汽车交流发电机的结构及工作原理充电指示灯点亮故障现象：丰田花冠轿车行车途中仪表上的充电指示灯一直点亮。

故障诊断：经检查，发电机调节器损坏，更换调节器后，故障排除。

大多数汽车是接通点火开关后时，充电指示灯亮（表示不充电），而发动机起动后，交流发电机工作正常时，充电指示灯熄灭（表示正常充电）。

发动机正常工作时，充电指示灯不熄灭或突然发亮，则表示充电系统有故障。

问题1：充电指示灯有什么作用？问题2：发电机主要由哪些部件组成？如何工作？问题3：发电机如何检测？理论知识点：2.1 发电机的作用、型号与分类一、发电机的作用交流发电机是汽车上的主要电源，主要作用是在发动机正常运转时向所有的用电设备（起动机除外）供电，同时向蓄电池充电。

发电机在发动机上的位置发电机安装在发动机上面，通过皮带与发动机的曲轴进行动力传递。

发电机一般在发动机的前端，安装有皮带轮。

二、发电机的型号根据我国行业标准QC/T73-1993《汽车电气设备产品型号编制方法》的规定，汽车交流发电机的型号由以下五部分组成：1.产品代号JF——表示普通交流发电机JFZ——表示整体式（内置调节器）交流发电机JFB——表示带泵交流发电机（集成制动系统的真空助力泵）JFW——表示无刷交流发电机JFY——表示永磁交流发电机（无电磁铁，用永磁铁代替）2.电压等级代号1——表示12V系统2——表示24V系统6——表示6V系统3.电流等级代号4.设计序号设计序号用1~2位阿拉伯数字表示，表示产品设计的先后顺序。

5.变形代号交流发电机以调整臂的位置作为变形代号。

Z——左调整臂Y——右调整臂——调整臂在中间（省略）例：JFZ1913Z该型号表示额定电压为12V，额定电流大于等于90A，左调整臂的整体式交流发电机。

三、发电机的分类2.2 发电机的组成与工作原理发动机3D模型一、发电机的组成发电机主要由转子、定子、整流器、碳刷组件、调节器、端盖、风扇、带轮等组成。

转子实物及结构示意图1.转子组成：由两块爪极、磁轭、磁场绕组、滑环、转子轴等组成。

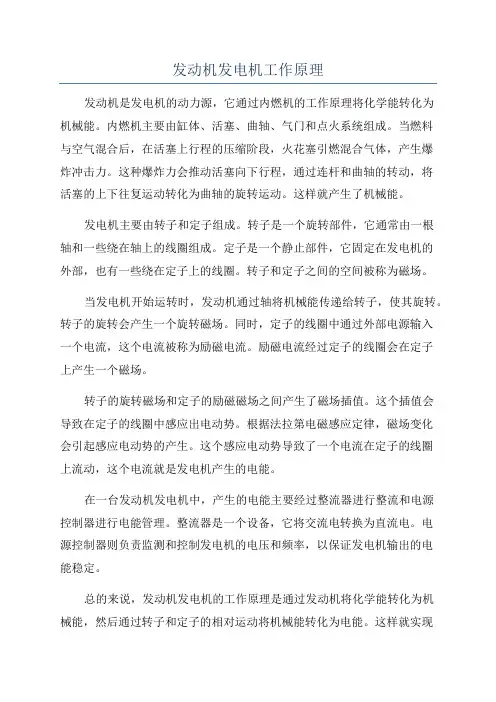

汽车发电机的工作原理
汽车发电机是一种电力装置，通过将机械能转化为电能，为汽车提供电力供应。

其工作原理如下：
1. 动力来源：汽车发电机通常由发动机驱动，利用发动机的机械能提供动力。

2. 磁场产生：发电机内部有一个转子，转子上有一组电磁线圈，称为励磁线圈或旋转励磁。

当发动机带动转子旋转时，励磁线圈产生电流，产生磁场。

3. 磁场感应：发电机中还有一个固定的线圈，称为绕组或定子。

当转子旋转时，磁场会随之改变，这种磁场的变化在绕组中感应出电压。

根据法拉第电磁感应原理，当磁场穿过绕组时，会在绕组两端产生电压。

4. 交流电产生：汽车的发电机一般是交流发电机。

绕组中感应出来的电压是交流电，其频率与转子的转速相关。

通过控制发动机的转速，可以调节发电机输出的电压和频率。

5. 整流和稳压：由于汽车常用的电为直流电，所以需要对发电机输出的交流电进行整流，将其转换成直流电。

同时，为了保持恒定的电压，还需要进行稳压处理。

6. 电力供应：经过整流和稳压处理后，发电机产生的直流电用于为汽车供电。

发电机提供的电力主要用于充电电池、驱动车辆的电子设备以及点火系统等。

总之，汽车发电机通过机械能转化为电能，利用电磁感应原理产生交流电，经过整流和稳压处理后，输出高质量的直流电，为汽车提供稳定的电力供应。

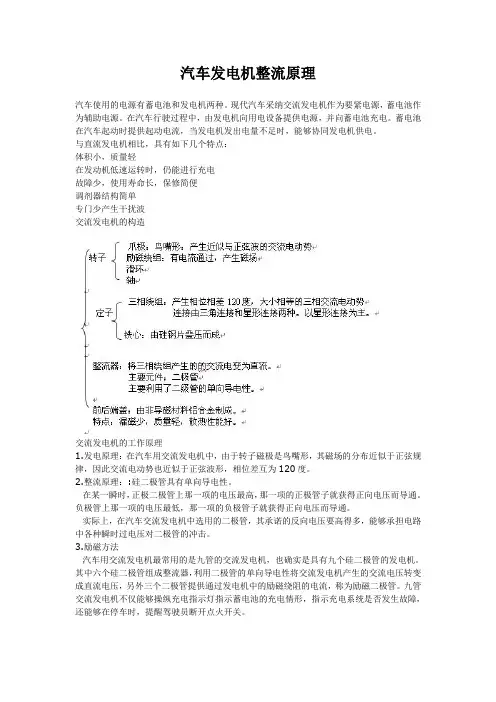

汽车发电机整流原理汽车使用的电源有蓄电池和发电机两种。

现代汽车采纳交流发电机作为要紧电源，蓄电池作为辅助电源。

在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。

蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，能够协同发电机供电。

与直流发电机相比，具有如下几个特点：体积小，质量轻在发动机低速运转时，仍能进行充电故障少，使用寿命长，保修简便调剂器结构简单专门少产生干扰波交流发电机的构造交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，因此交流电动势也近似于正弦波形，相位差互为120度。

2.整流原理：:硅二极管具有单向导电性。

在某一瞬时，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。

负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。

实际上，在汽车交流发电机中选用的二极管，其承诺的反向电压要高得多，能够承担电路中各种瞬时过电压对二极管的冲击。

3.励磁方法汽车用交流发电机最常用的是九管的交流发电机，也确实是具有九个硅二极管的发电机。

其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。

九管交流发电机不仅能够操纵充电指示灯指示蓄电池的充电情形，指示充电系统是否发生故障，还能够在停车时，提醒驾驶员断开点火开关。

由于二极管有0.6v的门坎电压，因此汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。

当发电机的转速较低时，由蓄电池供给电流，称为他励过程。

因此，交流发电机发电，要先通过他励过程，再通过自励过程。

工作原理如下：当开关闭合后，第一由蓄电池提供电流。

电路为：蓄电池正极→充电指示灯→调剂器触点→励磁绕阻Rf→搭铁→蓄电池负极。

现在，充电指示灯由于有电流通过，因此灯会亮。

但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。

汽车发电机的整流原理一、前言汽车发电机是汽车电气系统的重要组成部分，它的主要功能是将发动机输出的机械能转化为电能，为汽车提供电力。

而发电机的整流器则是发电机中最核心的部分之一，它负责将交流电转化为直流电，以满足汽车各种设备对直流电的需求。

因此，了解汽车发电机整流原理对于维护和修理汽车具有重要意义。

二、整流器的作用整流器是发电机中将交流电转化为直流电的核心部件。

在整个发动机启动过程中，由于发动机转速不稳定，所以发出来的信号也是交变不定的。

如果这些信号直接被传到汽车设备中，会对设备造成很大危害。

因此，在这里需要一个整流器来将交变信号转化为直流信号。

三、整流器原理1. 简介整流器由一个或多个二极管组成。

当二极管正向导通时，其两端之间就会出现一个恒定大小的正向偏压；当二极管反向偏置时，则会形成一个高阻抗状态。

2. 半波整流半波整流就是只使用一个二极管的整流器。

在这种情况下，整流器只能将交变电的正半周转化为直流电。

当二极管正向导通时，其两端之间会形成一个恒定大小的正向偏压；当二极管反向偏置时，则会形成一个高阻抗状态。

因此，在半波整流中，每个周期只有一半的电量被转换为直流电。

3. 全波整流全波整流使用两个二极管来完成交变电的转换工作。

当输入信号为正半周时，D1导通；当输入信号为负半周时，D2导通。

因此，在每个周期内都有一半的电量被转换为直流电。

四、总结汽车发电机整流原理是汽车电气系统中非常重要的一部分。

了解这个原理可以帮助我们更好地维护和修理汽车。

总体上来看，整流器就是将交变信号转换为直流信号，并且通过不同类型的整流器可以实现不同类型的转换效果。

在实际应用中，我们需要根据具体情况选择合适的整流器来满足需求。

交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。

通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。

其结构如图所示。

把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。

从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。

这种连接方式称为星形接法。

2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。

整流器的功能是将交流电转变为直流电。

汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。

8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。

9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。

3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。

当发电机的电压超过恒定值(如28V)时，就需要加以限制。

IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。

电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。

如：28V的发电机，控制在28±0.30V范围内。

低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。

集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。

4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。

以输出特性曲线来表示发电机的特性。

输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。

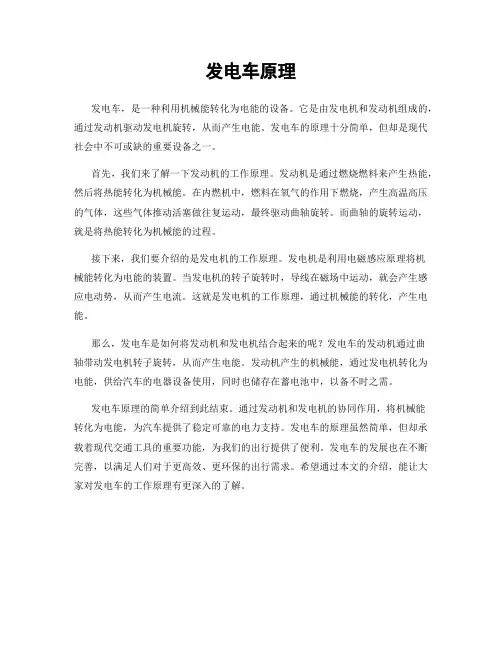

发电车原理
发电车，是一种利用机械能转化为电能的设备。

它是由发电机和发动机组成的，通过发动机驱动发电机旋转，从而产生电能。

发电车的原理十分简单，但却是现代社会中不可或缺的重要设备之一。

首先，我们来了解一下发动机的工作原理。

发动机是通过燃烧燃料来产生热能，然后将热能转化为机械能。

在内燃机中，燃料在氧气的作用下燃烧，产生高温高压的气体，这些气体推动活塞做往复运动，最终驱动曲轴旋转。

而曲轴的旋转运动，就是将热能转化为机械能的过程。

接下来，我们要介绍的是发电机的工作原理。

发电机是利用电磁感应原理将机
械能转化为电能的装置。

当发电机的转子旋转时，导线在磁场中运动，就会产生感应电动势，从而产生电流。

这就是发电机的工作原理，通过机械能的转化，产生电能。

那么，发电车是如何将发动机和发电机结合起来的呢？发电车的发动机通过曲
轴带动发电机转子旋转，从而产生电能。

发动机产生的机械能，通过发电机转化为电能，供给汽车的电器设备使用，同时也储存在蓄电池中，以备不时之需。

发电车原理的简单介绍到此结束。

通过发动机和发电机的协同作用，将机械能
转化为电能，为汽车提供了稳定可靠的电力支持。

发电车的原理虽然简单，但却承载着现代交通工具的重要功能，为我们的出行提供了便利。

发电车的发展也在不断完善，以满足人们对于更高效、更环保的出行需求。

希望通过本文的介绍，能让大家对发电车的工作原理有更深入的了解。

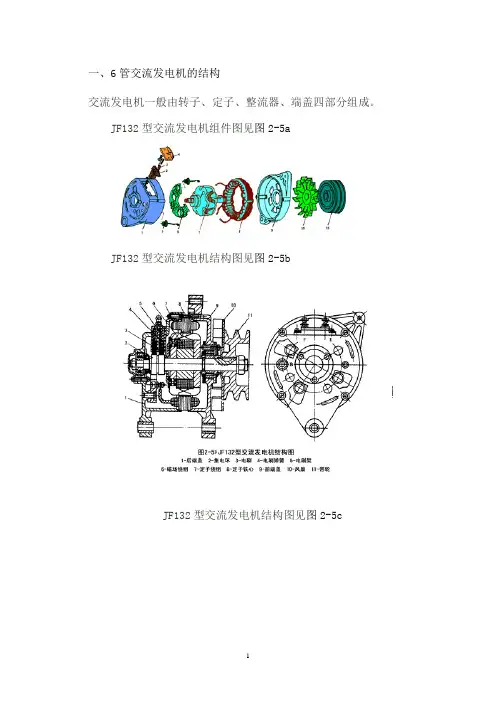

一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。
