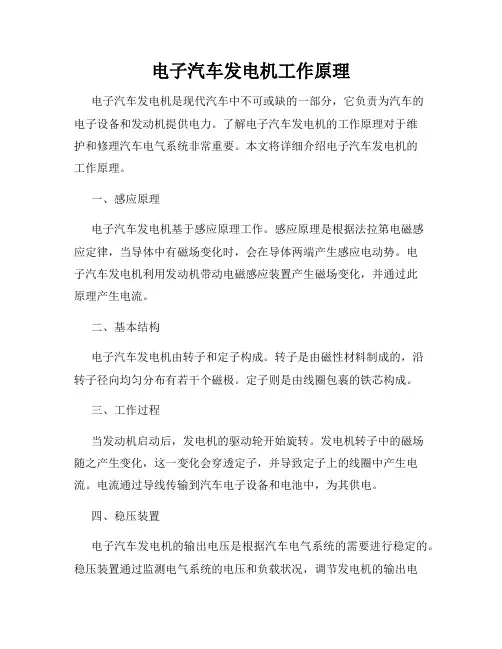

电子汽车发电机工作原理
电子汽车发电机工作原理电子汽车发电机是现代汽车中不可或缺的一部分，它负责为汽车的电子设备和发动机提供电力。
了解电子汽车发电机的工作原理对于维护和修理汽车电气系统非常重要。
本文将详细介绍电子汽车发电机的工作原理。
一、感应原理电子汽车发电机基于感应原理工作。
感应原理是根据法拉第电磁感应定律，当导体中有磁场变化时，会在导体两端产生感应电动势。
电子汽车发电机利用发动机带动电磁感应装置产生磁场变化，并通过此原理产生电流。
二、基本结构电子汽车发电机由转子和定子构成。
转子是由磁性材料制成的，沿转子径向均匀分布有若干个磁极。
定子则是由线圈包裹的铁芯构成。
三、工作过程当发动机启动后，发电机的驱动轮开始旋转。
发电机转子中的磁场随之产生变化，这一变化会穿透定子，并导致定子上的线圈中产生电流。
电流通过导线传输到汽车电子设备和电池中，为其供电。
四、稳压装置电子汽车发电机的输出电压是根据汽车电气系统的需要进行稳定的。
稳压装置通过监测电气系统的电压和负载状况，调节发电机的输出电压。
当负载增加时，稳压装置会增加发电机的励磁电流，以保持输出电压稳定。
五、充电指示灯电子汽车发电机还配备有充电指示灯，用于提示发电机是否正常工作。
当发电机输出电压低于一定阈值时，充电指示灯将亮起，提醒驾驶员发电机或电池可能存在故障。
六、故障排除当电子汽车发电机出现故障时，可能会导致汽车电气系统崩溃或电池无法充电。
故障排除包括检查电池健康状况、检查电气系统中的接线是否良好以及检查发电机的输出情况等。
结论电子汽车发电机是现代汽车电气系统的重要组成部分，其工作原理基于感应原理。
通过对发动机轮驱动发电机转子产生磁场变化，从而在定子上产生电流。
稳压装置保持发电机输出电压稳定，并配备充电指示灯用于故障提示。
对电子汽车发电机工作原理的了解，有助于驾驶员维护和排除电气系统故障，提升汽车的可靠性和安全性。
以上就是电子汽车发电机的工作原理的详细介绍。
通过深入了解发电机的原理，我们能更好地理解和解决与汽车电气系统相关的问题。
汽车发电机与起动机工作原理
PPT文档演模板
汽车发电机与起动机工作原理
• (2)定子 • 定子的作用是产生感应电动势，它由定子铁心和定子绕组组 成，结构如图4—5所示。定子铁心一般由相互绝缘且内圆带槽的环
状硅钢片叠成，定子绕组为三相对称绕组，安装在定子铁心的槽内。
三相绕组的连接方法采用星形联结，绕组引线端子共有4个。三相
绕组各引一个，中性点引出一个。
P——磁极对数
PPT文档演模板
汽车发电机与起动机工作原理
为了获得最大感应电动势，每个线圈的两条有效边应置于相邻的异性磁 极之下，以使其感应电动势能相互叠加，当线圈的节距等于极距时，便可满 足上述要求，则
y1=yp=Z/2×P 此外，每组绕组的6个线圈在转子旋转的每一瞬时，其电气条件应完全 相同，则在任何时刻，该相总电动势都等于串联的6个线圈电动势之和，只 有这样才能获得最大电动势。由于6对磁极沿圆周对称均匀布置，所以，每 相绕组的6个线圈只要沿定子圆周均匀对称布置即可。
(3)整流器 交流发电机整流器的作用是将 发电机定子绕组产生的三相交流电 变换为直流电，一般由6只硅整流 二极管及其散热板所组成，如图 4—6所示。整流二极管的工作电 流大、反向电压高。交流发电机整 流二极管有正极管和负极管之分， 引出线为二极管正极的称为正极 管，引出线为二极管负极的称为负 极管。
汽车发电机与起动机工 作原理
PPT文档演模板
2020/11/23
汽车发电机与起动机工作原理
一、发电机的基本工作原理
1．电磁感应定律 如果在导线和磁场之间存在相对运动，导线中就会产生电流， 这种现象称为电磁感应。产生的电流数值受以下因素影响： (1)导线和磁场运动的相对速度。 (2)磁场的强度。 (3)穿过磁场的导线数量。 操作：如图4-1所示，将多股导线穿过U形磁铁中心(磁场最强的 地方)，手持磁铁在导线附近快 速移动，观察微安表的指针摆动 情况。当指针摆动不明显时，可 增加导线股数或加快磁铁移动速 度。 提示：当导线垂直切割磁感 线运动时，产生的电流最大；当 导线平行于磁感线运动时，不产 生电流。
发汽车发电机工作原理
发汽车发电机工作原理汽车发电机是汽车电气系统中的关键部件，负责提供电力给车辆的电子设备和充电电池。
了解汽车发电机的工作原理对于车主和维修人员来说都是非常重要的。
本文将介绍汽车发电机的工作原理及其相关知识。
一、汽车发电机的简介汽车发电机是由发电机转子、定子、电刷和调压器等组成，主要通过发电机转子的旋转运动将机械能转化为电能，并经过调压器的调节，供给车辆的电子装置使用。
二、汽车发电机的工作原理1. 电磁感应原理汽车发电机利用电磁感应的原理进行工作。
当转子绕着定子旋转时，转子内部的线圈会通过地磁感应产生电动势。
这个电动势会通过定子上的线圈产生电流。
2. 交流发电原理汽车发电机一般采用交流发电的方式。
当转子旋转时，通过转子上的线圈和定子上的线圈之间的相对运动，产生交变磁场。
这个交变磁场会导致定子线圈中的电流方向不断变化，从而产生交流电。
3. 发电机转子发电机转子是汽车发电机的关键组成部分，它由一个铁芯和线圈组成。
当发动机启动后，发电机转子开始旋转，通过转子线圈与磁场相互作用，产生电动势使得发电机工作。
4. 调压器的作用调压器是汽车发电机的一个重要部分，它负责控制发电机输出电压的稳定性。
通过监测电压的大小，调压器可以自动调节发电机转子中的电流，以保持输出电压的稳定。
5. 发电机维护为了确保汽车发电机的正常工作，需要定期进行维护和保养。
包括清洁发电机外壳、检查连接线缆的松动情况、检查电刷的磨损程度等。
及时发现问题并进行修复可以延长发电机的使用寿命。
三、汽车发电机的应用汽车发电机主要用于给车辆中的电子装置供电，如车灯、音响、空调、电子控制单元等。
同时，汽车发电机也为车辆的电瓶充电，以保证电瓶的正常工作。
总结：汽车发电机通过电磁感应原理将机械能转化为电能，并通过交流发电的方式供给车辆的电子装置使用。
发电机转子的旋转和调压器的调节是发电机正常工作的重要环节。
合理维护和保养发电机可以延长其使用寿命。
汽车发电机是现代汽车电气系统的重要组成部分，对于车辆的正常运行起着至关重要的作用。
汽车电动系统工作原理
汽车电动系统工作原理汽车电动系统是现代汽车的核心组成部分之一，它负责提供电能给车辆的各个电子设备以及电动驱动系统。
本文将介绍汽车电动系统的工作原理，包括发电机、蓄电池、起动机和电动机的工作原理。
一、发电机的工作原理发电机在汽车电动系统中起着供电的作用。
当发动机运转时，发动机带动发电机转子旋转，在磁场的作用下产生电能。
发电机由定子和转子组成，其中转子上通有直流激磁电流，通过电流的作用，使得转子在磁场中旋转。
转子旋转时，通过感应原理产生交变电流，该电流经过整流装置后，变为直流电流供给蓄电池充电和汽车电器设备使用。
二、蓄电池的工作原理蓄电池是汽车电动系统的能量储存装置，它将发电机产生的电能储存起来，以供车辆启动和电子设备使用。
蓄电池是由许多电池单元组成，每个电池单元之间都存在正负极，正负极之间通过化学反应来储存和释放电能。
当电池接受发电机的充电时，正负极之间的化学反应将会逆转，电能被储存起来。
当汽车需要启动或者电子设备需要供电时，电池会释放储存的电能供给相应的系统使用。
三、起动机的工作原理起动机是汽车电动系统中的重要部分，它用于启动发动机。
当我们转动钥匙或按下启动按钮时，电能从蓄电池传递到起动机。
起动机内部有一个电动机，在接收到电能后，电动机开始运转。
电动机通过一个齿轮和发动机曲轴相连，使得发动机能够转动。
当发动机启动后，起动机便会停止工作。
四、电动机的工作原理电动机是汽车电动系统的制动力源，它负责驱动车辆运动。
电动机通过电能转换为机械能，将汽车轮胎驱动起来。
电动机的工作原理与发电机类似，电能通过电流作用于电动机的定子和转子上，产生磁场作用力，使得转子旋转。
旋转的转子通过传动装置将动力传递给汽车轮胎，从而使车辆运动。
综上所述，汽车电动系统的工作原理是由发电机、蓄电池、起动机和电动机相互协作完成的。
发电机通过转动产生电能，蓄电池将电能储存起来供给启动机和电子设备使用，启动机负责启动发动机，而电动机则将电能转化为机械能驱动车辆运动。

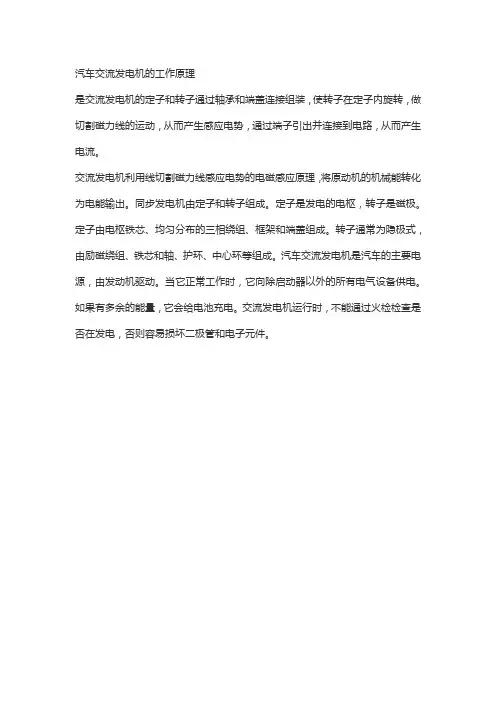

汽车交流发电机的工作原理
汽车交流发电机的工作原理
是交流发电机的定子和转子通过轴承和端盖连接组装，使转子在定子内旋转，做切割磁力线的运动，从而产生感应电势，通过端子引出并连接到电路，从而产生电流。
交流发电机利用线切割磁力线感应电势的电磁感应原理，将原动机的机械能转化为电能输出。
同步发电机由定子和转子组成。
定子是发电的电枢，转子是磁极。
定子由电枢铁芯、均匀分布的三相绕组、框架和端盖组成。
转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。
汽车交流发电机是汽车的主要电源，由发动机驱动。
当它正常工作时，它向除启动器以外的所有电气设备供电。
如果有多余的能量，它会给电池充电。
交流发电机运行时，不能通过火检检查是否在发电，否则容易损坏二极管和电子元件。
汽车发电机工作原理
汽车发电机工作原理汽车发动机工作原理汽车发动机是汽车的核心部件之一，它负责将燃料转化为动力，驱动汽车运行。
本文将详细介绍汽车发动机的工作原理。
一、汽车发动机的分类根据燃料形式不同，汽车发动机可分为汽油发动机和柴油发动机两种类型。
汽油发动机使用汽油作为燃料，柴油发动机则采用柴油燃料。
二、汽车发动机的工作原理1. 吸气阶段在发动机工作的开始阶段，活塞开始向下运动，形成气缸内负压。
随着活塞的运动，进气门打开，进气道减小的压力导致大气压力推动空气通过进气道进入气缸。
2. 压缩阶段进气阀关闭后，活塞开始向上移动，将进入气缸的空气压缩。
由于缸内的体积减小而导致温度升高，同时使空气与燃料混合均匀。
3. 燃烧阶段当活塞到达上死点时，点火系统将触发火花塞产生火花，点燃燃料。
燃料的燃烧产生的高温高压气体使活塞向下推动，推动曲轴旋转，将热能转化为动能。
4. 排气阶段燃烧结束后，活塞开始向上移动，并打开排气门。
废气通过排气道排出气缸，为下一个工作循环做准备。
以上过程将连续不断地进行，推动汽车发动机持续工作，并为汽车提供动力。
三、发动机的组成部分1. 活塞与曲轴活塞是发动机内的一个重要部件，由铝合金制成，通过连杆与曲轴相连，将气体的压力转化为机械动力。
2. 气门与气门驱动机构气门调节进出气缸的气流，通过气门驱动机构控制气门的开启和关闭。
3. 点火装置点火装置包括火花塞和点火线圈，通过电流产生火花点燃混合气体。
4. 燃气控制系统燃气控制系统由喷油器、油泵和油箱组成，控制燃油的供给和混合气的调节。
5. 冷却系统冷却系统通过循环流动的冷却液将发动机产生的热量散发出去，保证发动机正常工作温度。
6. 润滑系统润滑系统通过循环泵将润滑油送入发动机各部件之间的摩擦面，减少摩擦和磨损。
四、发动机的优化与发展随着科技的进步，汽车发动机不断进行优化和改进。
节能减排、提高动力输出、降低噪音和振动成为发展的主要方向。
发动机的结构和材料也在不断创新，以提高效率和耐久性。
汽车发电机的工作原理
汽车发电机的工作原理
汽车发电机是一种电力装置，通过将机械能转化为电能，为汽车提供电力供应。
其工作原理如下：
1. 动力来源：汽车发电机通常由发动机驱动，利用发动机的机械能提供动力。
2. 磁场产生：发电机内部有一个转子，转子上有一组电磁线圈，称为励磁线圈或旋转励磁。
当发动机带动转子旋转时，励磁线圈产生电流，产生磁场。
3. 磁场感应：发电机中还有一个固定的线圈，称为绕组或定子。
当转子旋转时，磁场会随之改变，这种磁场的变化在绕组中感应出电压。
根据法拉第电磁感应原理，当磁场穿过绕组时，会在绕组两端产生电压。
4. 交流电产生：汽车的发电机一般是交流发电机。
绕组中感应出来的电压是交流电，其频率与转子的转速相关。
通过控制发动机的转速，可以调节发电机输出的电压和频率。
5. 整流和稳压：由于汽车常用的电为直流电，所以需要对发电机输出的交流电进行整流，将其转换成直流电。
同时，为了保持恒定的电压，还需要进行稳压处理。
6. 电力供应：经过整流和稳压处理后，发电机产生的直流电用于为汽车供电。
发电机提供的电力主要用于充电电池、驱动车辆的电子设备以及点火系统等。
总之，汽车发电机通过机械能转化为电能，利用电磁感应原理产生交流电，经过整流和稳压处理后，输出高质量的直流电，为汽车提供稳定的电力供应。

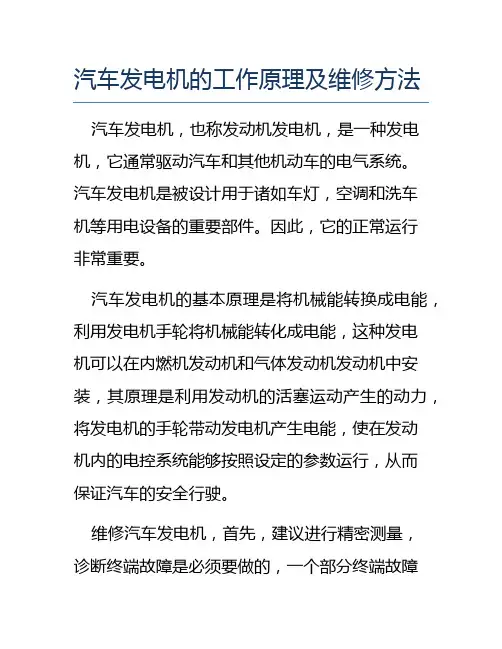

汽车发电机的工作原理及维修方法
汽车发电机的工作原理及维修方法
汽车发电机，也称发动机发电机，是一种发电机，它通常驱动汽车和其他机动车的电气系统。
汽车发电机是被设计用于诸如车灯，空调和洗车
机等用电设备的重要部件。
因此，它的正常运行
非常重要。
汽车发电机的基本原理是将机械能转换成电能，利用发电机手轮将机械能转化成电能，这种发电
机可以在内燃机发动机和气体发动机发动机中安装，其原理是利用发动机的活塞运动产生的动力，将发电机的手轮带动发电机产生电能，使在发动
机内的电控系统能够按照设定的参数运行，从而
保证汽车的安全行驶。
维修汽车发电机，首先，建议进行精密测量，
诊断终端故障是必须要做的，一个部分终端故障
需要对护相系统进行动态检查，以确定失效原因；而另一个故障可以通过电源测试来确定，以检查
电磁感应器电源线，如果电源线缺失或被泄漏，
则需要更换线路；此外，电路板上的接触器、电
缆和连接接头也需要经常检查，以确保其完好无损。
总的来说，一台汽车发电机的正常和可靠运行
是汽车安全行驶的重要保障，应注意定期检查和
维护，以确保其正常运行，以及维护它的运行效率。
简述汽车交流发电机的三大工作原理
汽车交流发电机的三大工作原理
一、电磁感应原理
当一个导体处于不断变化的磁场中时，导体内将产生感应电动势。
发电机的工作原理基于法拉第电磁感应定律，即当一个导线在磁场中做切割磁力线的运动时，导线中就会产生电流。
在发电机中，这个过程由原动机（通常是内燃机或柴油机）带动转子进行旋转来完成。
二、整流原理
交流发电机产生的电流是交流电，但大多数用电设备需要直流电。
因此，交流发电机发出的电流需要通过整流器转换成直流电。
整流器由六个硅二极管组成，每个二极管只允许电流在一个方向上流动，从而实现整流功能。
通过使用整流器，交流发电机可以向汽车电气系统提供稳定的直流电源。
三、调节原理
交流发电机必须能够输出恒定的电压，即使发动机的转速变化时也是如此。
这通过电压调节器来实现，它控制交流发电机的主磁场强度，从而控制发电机的输出电压。
当发动机转速增加时，电压调节器减小
磁场电流，从而降低磁场强度，防止电压过高；当发动机转速减小时，电压调节器增加磁场电流，从而增强磁场强度，保持电压稳定。
通过这种方式，交流发电机可以在不同的发动机转速下提供稳定的输出电压。

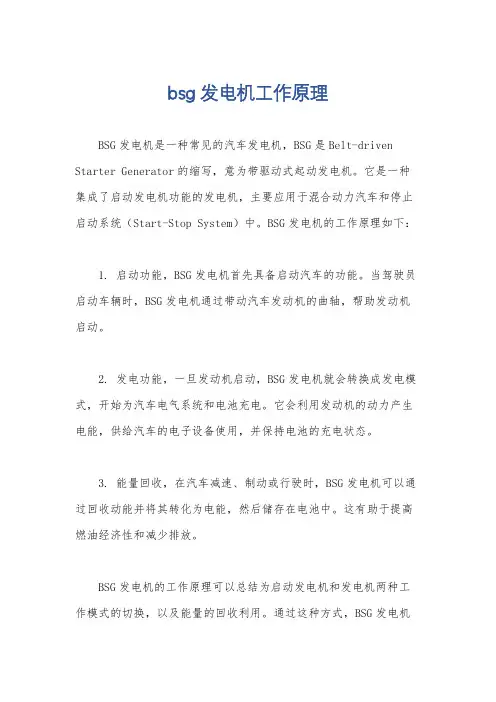

bsg发电机工作原理
bsg发电机工作原理
BSG发电机是一种常见的汽车发电机，BSG是Belt-driven Starter Generator的缩写，意为带驱动式起动发电机。
它是一种集成了启动发电机功能的发电机，主要应用于混合动力汽车和停止启动系统（Start-Stop System）中。
BSG发电机的工作原理如下：
1. 启动功能，BSG发电机首先具备启动汽车的功能。
当驾驶员启动车辆时，BSG发电机通过带动汽车发动机的曲轴，帮助发动机启动。
2. 发电功能，一旦发动机启动，BSG发电机就会转换成发电模式，开始为汽车电气系统和电池充电。
它会利用发动机的动力产生电能，供给汽车的电子设备使用，并保持电池的充电状态。
3. 能量回收，在汽车减速、制动或行驶时，BSG发电机可以通过回收动能并将其转化为电能，然后储存在电池中。
这有助于提高燃油经济性和减少排放。
BSG发电机的工作原理可以总结为启动发电机和发电机两种工作模式的切换，以及能量的回收利用。
通过这种方式，BSG发电机
能够提高汽车的燃油经济性，减少对环境的影响，并提供额外的动力支持。
这些特点使得BSG发电机成为现代汽车中常见的关键部件之一。
汽车调节式发电机工作原理
汽车调节式发电机工作原理
汽车调节式发电机是采用直流电机来产生交流电的一种发电机。
其工作原理简要描述如下：
1. 动力源：汽车发动机通过曲轴带动发电机的转子旋转。
发动机带动的转子被称为转子，转子位于发电机的外部，并通过皮带与发动机相连。
2. 磁场产生：发电机的定子上安装了一组电磁绕组，称为励磁线圈，它通过外部的电源（通常是车辆电池）供电。
励磁电流通过励磁线圈产生一个磁场，称为励磁磁场。
3. 电流产生：当转子旋转时，转子绕组会穿过定子绕组的磁场。
根据法拉第电磁感应定律，磁场的变化会在定子绕组中感应出交流电。
通过这种方式，发电机转换了转子的机械能为电能。
4. 输出电压调节：汽车调节式发电机还包括一个调压装置，通常是电压调节器。
调压装置监测到输出电压的大小，并根据需要来调整励磁磁场的强度。
这样可以确保输出电压保持在恒定的水平，以满足汽车电器设备的需求。
总结起来，汽车调节式发电机的工作原理就是利用发动机的动力驱动转子旋转，通过旋转的转子在定子绕组中感应出交流电，最后通过调压装置来稳定输出电压。
小车发电机的工作原理
小车发电机的工作原理
小车发电机是一种能够将机械能转化为电能的设备。
其工作原理是基于电磁感应现象。
当小车发电机的转子以一定的转速旋转时，转子上的磁场通过线圈时会产生电磁感应电动势。
小车发电机通常采用的是永磁体与线圈的组合。
永磁体通常由强磁性材料制成，具有固定的磁场方向和大小。
而线圈则是由导电材料绕制而成的，线圈的两端连接电路，形成一个闭合回路。
当小车发电机的转子旋转时，永磁体上的磁场会穿过线圈。
根据法拉第电磁感应定律，当磁通量通过闭合回路发生变化时，闭合回路内会产生感应电动势。
这个感应电动势的大小与磁场的变化速率成正比。
在小车发电机中，当转子旋转时，磁通量通过线圈是变化的，因此会产生感应电动势。
这个感应电动势会在线圈内形成一个闭合电流。
这个电流会通过连接在线圈两端的电路，供电给汽车的电器设备。
因此小车发电机可以将机械能转化为电能，为小车提供所需的电力。
为了使小车发电机可以稳定产生电能，通常需要额外的调节器来调整电流的大小和稳定输出电压。
这样可以确保小车发电机在各种工况下都能正常工作，并提供稳定可靠的电能供应。
汽车发电机工作原理与维修
汽车发电机工作原理与维修汽车发动机工作原理与维修汽车发动机是汽车的重要组成部分，它负责将燃油转化为机械能，推动汽车行驶。
了解汽车发动机的工作原理以及如何进行维修对于司机和车主来说都是十分重要的。
本文将详细介绍汽车发动机的工作原理和一些常见的维修技巧。
一、汽车发动机的工作原理汽车发动机是通过燃烧燃油来产生动力的内燃机。
它的工作原理可以分为四个基本步骤：进气、压缩、燃烧和排气。
1. 进气：汽车发动机通过进气门将空气吸入气缸内。
空气经过空气滤清器进行过滤，然后由进气阀控制进入气缸。
2. 压缩：进气门关闭后，活塞开始向上运动，将空气压缩在气缸内。
这个过程会提高空气的压力和温度。
3. 燃烧：当活塞达到最高点时，火花塞产生火花，点燃混合气（燃料和空气的混合物）。
燃烧释放出的能量将活塞推向下方。
4. 排气：活塞到达底死点后，废气通过排气门排出汽缸，以供新鲜空气重新进入。
这个过程称为排气。
二、汽车发动机的维修技巧1. 保持发动机清洁：经常清洗发动机可保持其良好工作状态，并避免积聚的污垢对发动机性能的影响。
使用专业的汽车清洗剂和刷子，按照说明书指示进行清洗。
2. 定期更换机油：机油是发动机正常运行所必需的。
定期更换机油可以确保发动机内部的润滑和冷却，延长发动机的使用寿命。
请参考汽车制造商的建议，按时更换机油和机滤。
3. 注意冷却系统：发动机过热可能会导致严重损坏。
定期检查冷却液的水平和质量，确保冷却系统正常工作。
如发现任何泄漏或异常，请立即修理。
4. 注意气缸压缩：发动机的气缸压缩是确保正常燃烧的关键因素。
定期检查和测试气缸压缩，如有异常应及时修理。
5. 定期更换火花塞：火花塞在发动机的点火系统中起着重要作用。
定期更换火花塞可以确保发动机正常点火，提高燃油经济性和动力性能。
6. 检查排气系统：排气系统包括消声器和尾气管，它们对发动机性能和环境保护至关重要。
检查排气系统中的泄漏和损坏，并定期进行清洁和维护。
三、总结汽车发动机的工作原理是一个复杂而精细的过程，了解其工作原理以及掌握一些维修技巧对于车主和司机来说都是至关重要的。
汽车发电机工作原理
发电机的分类
发电机分：直流发电机和交流发电机 交流发电机分：同步发电机和异步发
电机(很少采用) 交流发电机还可分为单相发电机与三
相发电机。
发电机结构及工作原理
发电机通常由定子、转子、端盖及轴承等部件 构成。
定子由定子铁芯、线包绕组、机座以及固定这 些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、 中心环、滑环、风扇及转轴等部件组成。
❖ 感应电势 有效值：由第11章可知，每 相感应电势的有效值为：
❖ 感应电势 频率： 感应电势的频率决定 于同步电机的转速n 和极对数p ，即：
❖ 交变性与对称性：由于旋转磁场极性 相间，使得感应电势的极性交变；由于 电枢绕组的对称性，保证了感应电势的 三相对称性。
同步转速
❖ ◆同步转速 从供电品质考虑，由众多同步发电机并 联构成的交流电网的频率应该是一个不变的值，这 就要求发电机的频率应该和电网的频率一致。我国 电网的频率为50Hz ，故有： (15.3) ◆要使得发电机供给电网50Hz的工频电能，发电机 的转速必须为某些固定值，这些固定值称为同步转 速。例如2极电机的同步转速为3000r/min，4极电 机的同步转速为1500r/min，依次类推。只有运行于 同步转速，同步电机才能正常运行，通电线圈）与线圈有相对运动时，线圈中产生了电流。 电流的方向，总是阻止磁场变化的方向。
电流导线磁场
通电导线周围产 生磁场，磁场的 方向是阻止电流 发生变化的方向
通电线圈周围磁 场
❖ 发电机通常由定子、转子、端盖.机座及轴承等部件构成。
❖ 定子由机座.定子铁芯、线包绕组、以及固定这些部分的 其他结构件组成。
发电机工作示意图（若果外动力使得转
子线圈转动，切割磁场，转子线圈中就生产了电流
汽车发电原理
汽车发电原理
汽车发电原理是指汽车电路系统中的发电机如何工作和发电的
原理。
发电机通过转动磁场和导电线圈之间的相互作用，产生电压和电流，从而为汽车电器设备提供电力。
汽车发电机通常由转子、定子、整流器和调节器组成。
转子是由磁铁和导电线圈组成的，固定在发动机上。
定子则是由铁芯和电线绕制而成，安装在发动机的外部。
当发动机启动时，转子开始转动，磁铁产生磁场，导电线圈则在磁场的作用下产生电流。
电流经过整流器进行整流，将交流电转换为直流电，然后通过调节器对电压进行调节，最终供给汽车电器设备使用。
汽车发电机的工作原理是基于电磁感应的原理，即通过改变磁场中的磁通量，就可以产生电动势。
整流器和调节器的作用则是将发电机产生的交流电转换为直流电，并对电压和电流进行调节和控制，以满足汽车电器设备的使用需求。
总之，汽车发电机是汽车电路系统中不可或缺的部分，它通过电磁感应的原理产生电流，为汽车电器设备提供稳定的电力供应。
- 1 -。
汽车发电机工作原理
汽车发电机工作原理汽车发电机是汽车电气系统中的重要部件，它主要负责为汽车供应电能。
了解汽车发电机的工作原理对于修理和维护汽车电气系统至关重要。
本文将详细介绍汽车发电机的工作原理，帮助读者更好地理解其运行过程。
一、汽车发电机的基本构造汽车发电机由转子、定子、调压器、整流器等组成。
转子是发电机的旋转部分，由通电线圈和永磁体组成。
定子是发电机的固定部分，有若干线圈组成。
调压器的主要功能是稳定输出电压，避免电压过高或过低对汽车电器系统造成损害。
整流器将发电机产生的交流电转换成直流电。
二、汽车发电机的工作原理当车辆发动机运转时，曲轴带动发电机转子旋转。
旋转的转子切割磁力线，在转子线圈上产生感应电动势。
这个感应电动势使得转子上的电荷产生电流，形成旋转的磁场。
根据法拉第电磁感应定律，磁链的变化导致了转子线圈产生的感应电动势。
转子的旋转速度决定了发电机的输出电压。
当转子旋转速度增加时，电流的频率也会增加，导致输出电压的提高。
一般来说，汽车发电机的输出电压维持在13.5V至14.5V之间，以满足汽车电器设备的需求。
调压器在发电机的输出电压超过设定值时将其降低，以避免对汽车电器系统造成损害。
调压器还可以在电池电压过低时提供辅助充电，确保电池的正常工作。
整流器将产生的交流电转换成直流电供应给汽车电器系统和电池。
它由若干二极管组成，这些二极管具有单向导电特性，可以使电流只能在一个方向上流动。
三、汽车发电机的工作过程摩托发电机采用永磁体直接旋转发电的方式，因此只有转子在旋转时才能产生电能。
而汽车发电机则不同，它通过使用电势能将发电机的转子驱动起来。
当车辆发动机启动时，发电机带动引擎转动，通过发电机传动带将转动动力传输给发电机的转子。
转子在这个过程中开始旋转，产生感应电动势。
一旦转子开始旋转并产生电能，调压器将控制输出电流，保持电压在正常范围内。
发动机启动后，发电机不仅为汽车电器系统提供所需的电能，还会为电池充电。
通过充电，电池储存足够的电能以供需要时使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 图2-4带中心抽头的交流 发电机
• 中性点电压的瞬时值是 一个三次谐波电压，中 性点电压的平均值为发 电机输出电压（平均值
20）20/7的/7 一半
中性点电压
2020/7/7
中性点作用
• 带有中性点接线柱的发 电机可用中性点电压来 控制各种用途的继电器 。
• 有的发电机没有中性点 接线柱，但是也把中性 点电压充分的利用了（ 如夏利、桑塔纳发电机 ），这些发电机在中性 点处接上两只整流二极 管，和三相绕组的六只 整流二极管一道输出， 可提高发电机功率。
• 2.磁场外有一个定子绕组, 绕组有3组线圈(3相绕组) ，3相绕组彼此相隔120度
• 3.当转子旋转时，旋转的 磁场使固定的电枢绕组切 割磁力线（或者说使电枢 绕组中通过的磁通量发生 变化）而产生电动势。
2020/7/7
定子3相绕组感生电动势的大小为 ：
• 其中：E m -每相电动势的最大值
•
• 结构参数如下： 磁极对数p 6对；定子槽 数z 36槽
• 定子绕组相数3相；每个线圈匝数N 13 匝
• 绕组联结方法 Y型联结
2020/7/7
发电机定子展开图
2020/7/7
三、整流器
• 交流发电机整流器的作 用是将定子绕组的三相 交流电变为直流电
• 6管交流发电机的整流 器是由6只硅整流二极 管组成三相全波桥式整 流电路
• 其中6只组成三相全波桥 式整流电路，还有2只是 中性点二极管，1只正极 管接在中性点和正极之 间，1只负极管接在中性 点和负极，对中性点电 压进行全波整流。
• 试验表明：加装中性点 二极管的交流发电机在 结构不变的情况下可以 提高发电机的功率10% ～15%。之间。
2020/7/7
中性点二极管提高发电机功率的原理
• 后端盖上装有电刷组件，有 电刷、电刷架和电刷弹簧组 成。电刷的作用是将电源通 过集电环引入磁场绕组。
2020/7/7
电刷架
2020/7/7
电刷架
2020/7/7
五、磁场绕组的内搭铁型和外搭铁
• 内搭铁型发电机：磁 场绕组负电刷直接搭 铁的发电机（和壳体 直接相连）。外搭铁 型发电机：磁场绕组 的两只电刷都和壳体 绝缘的发电机。
交流电动势波形
• 交流电动势的 幅值是发电机 转速的函数。
• 因此，当转速n 变化时，三相 电动势的波形 为变频率、变 幅值的交流波 形。
2020/7/7
定子三相绕组的接法
• 定子三相绕组的接法 有两种
• 星形接法 • 三角形接法
2020/7/7
二、 整流原理
• 交流发电机定子的三相 绕组中，感应产生的是 交流电
2020/7/7
汽车用二极管结构
2020/7/7
整流管的安装
• 将正极管安装在一块铝制散热板上，称为 正整流板；
• 将负极管安装另一块铝制散热板上，称为 负整流板，也可用发电机后盖代替负整流 板。见图。
2020/7/7
二极管安装示意图
2020/7/7
整流管的安装
• 在正整流板上有一个 输出接线柱B（发电 机的输出端）。
• 交流发电机 中性点电压 为三次谐波 ，随着发电 机转速的提 高，中性点 三次谐波电 压也升高。
2020/7/7
中性点二极管提高发电机功率的原理
• 当中性点电压瞬时值高于 三相绕组的最高值时，中 性点正极管导通对外输出 电流；电流回路为：中性 点→中性点正极管→负载 →某一负极管→定子绕组 →中性点。
• 外搭铁型发电机的磁 场绕组负极（负电刷 ）接调节器，通过后 再搭铁。
2020/7/7
磁场绕组的内搭铁型和外搭铁
2020/7/7
六、8管交流发电机
• 8管交流发电 机（如夏利车 用）和6管交 流发电机的基 本机构是相同 的，所不同的 是整流器有8 只硅整流二极 管
2020/7/7
8管交流发电机
、转子轴组成，见图。
2020/7/7
转子结构图
2020/7/7
转子
• 转子轴上压装着两块爪 极，两块爪极各有六个 鸟嘴形磁极,爪极空腔内 装有磁场绕组 (转子线圈 )和磁轭。
• 集电环由两个彼此绝缘 的铜环组成，集电环压 装在转子轴上并与轴绝 缘，两个集电环分别与 磁场绕组的两端相连。
2020/7/7
2020/7/7
第三节 交流发电机的结构
• 交流发电机一般由转子、定子、整流器 、端盖四部分组成。
• JF132型交流发电机组件图见图
2020/7/7
交流发电机的结构
2020/7/7
交流发电机的结构
2020/7/7
交流发电机的电路
2020/7/7
一、转子
• 转子的功用是产生旋转磁场。 • 转子由爪极、磁轭、磁场绕组、集电环
2020/7/7
定子绕组
• 1 .每个线圈的两个有效边之间的距离应 和一个磁极占据的空间距离相等。
• 2 .每相绕组相邻线圈始边之间的距离应 和一对磁极占据的距离相等或成倍数。
• 3. 三相绕组的始边应相互间隔2π+120o 电角度（一对磁极占有的空间为360o电 角度）
2020/7/7
JF13交流发电机三相绕组绕制
修方法； • 了解调节器的工作原理； • 掌握调节器的检测方法
2020/7/7
学习方法
• 本章介绍了汽车用交流发电机及调节器 结构、工作原理、充电系电路及检测维 修方法，通过对学习内容的阅读有了感 性认识后，再通过自学参考资料加深对 学习内容的理解，然后进入实践课堂观 看（或去到实验室）亲手对实物的拆装 、检测、试验操作技能的训练，以便进 一步掌握其结构、工作原理和检测维修 方法。
2020/7/7
2.整流过程分析
2020/7/7
整流时二极管导通条件
• 对于三个正极管子（D1、D3、D5正极 和定子绕组始端相联），在某瞬时，电 压最高一相的正极管导通。
• 对于三个负极管子（D2、D4、D6负极 和定子绕组始端相联），在某瞬时，电 压最低一相的负极管导通。
• 但同时导通的管子总是两个，正、负管 子各一个。
2020/7/7
• 定子的功用 是产生交流 电。
• 定子由定子 铁心和定子 绕组成。见 图
二、定子
2020/7/7
定子
• 定子铁心由内圈带槽的硅 钢片叠成，定子绕组的导 线就嵌放在铁心的槽中。
• 定子绕组有三相，三相绕 组采用星形接法或三角形 （大功率）接法，都能产 生三相交流电。
• 三相绕组的必须按一定要 求绕制,才能使之获得频率 相同、幅值相等、相位互 差120°的三相电动势。
2020/7/7
9管交流发电机
• 其中6只大功率整流 二极管组成三相全波 桥式整流电路，对外 负载供电
ω-电角速度
•
f-交流电动势的频率（为转速的函数）
•
p-磁极对数
•
n-发电机转速（r/min）
•
2020Байду номын сангаас7/7
Eφ-每相电动势的有效值
定子每相电动势的有效值
• K-绕组系数(和发电机定子绕组的绕线方法有关 ) • N-每项匝数（匝） • φ-每极磁通（Wb） • Ce-电机结构常数
2020/7/7
第二章 交流发电机及调节器
• 概述 • 交流发电机的工作原理 • 交流发电机的结构 • 交流发电机的工作特性 • 交流发电机的电压调节器 • 交流发电机与调节器使用与维护
2020/7/7
学习目标
• 了解交流发电机的功用、分类； • 掌握发电机的结构、工作原理及检测维
修方法； • 掌握汽车充电系的组成、电路及检测维
2020/7/7
整流过程
• 三相桥式整流电路中二极管的依次循环 导通,使得负载RL两端得到一个比较平稳 的脉动直流电压。
• 发电机输出的直流电压平均值为： • U=1.35UL=2.34UΦ
2020/7/7
3．中性点电压
• 有的发电机具有中性点 接线柱，如图2-4，是从 三相绕组的中性点引出 来的，标记为“N”。 输出电压为UN，称为中 性点电压
2020/7/7
1.按结总体结构分五类
• 普通交流发电机(使用时需要配装电压调节器 的发电机) 例JF132 （EQ140用）
• 整体式交流发电机(发电机和调节器制成一个 整体的发电机) 例别克轿车的发动机上装配的 是CS型发电机
• 带泵交流发电机(和汽车制动系统用真空助力 泵安装在一起的发电机) 例JFZB292发电机。
• 当中性点电压瞬时值低于 三相绕组的最低值时，中 性点负极管导通对外输出 电流；电流回路：中性点 →定子绕组→某一正极管 →负载→中性点负极管→ 中性点。
2020/7/7
七、9管交流发电机
• 9管交流发电机的 基本结构和6管交 流发电机相同， 所不同的是整流 器。9管交流发电 机的整流器是由6 只大功率整流二 极管和3只小功率 励磁二极管组成 的交流发电机。
• 负整流板上直接搭铁 。负整流板上一定和 壳体相联接。
• 整流板的形状各异， 有马蹄形、长方形、 半圆形等见图
2020/7/7
整流管的安装
2020/7/7
四、端盖
• 端盖一般分两部分（前端盖 和后端盖），起固定转子、 定子、整流器和电刷组件的 作用。
• 端盖一般用铝合金铸造，一 是可有效的防止漏磁，二是 铝合金散热性能好。
• 根据中华人民共和国汽车行业标准 QC/T73-93《汽车电器设备产品型号编 制方法》的规定，汽车交流发电机型号 组成如下：
2020/7/7
1. 产品代号
• 产品代号用中文字母表示，例： • JF——普通交流发电机 • JFZ——整体式（调节器内置）交流发
电机 • JFB——带泵的交流发电机 • JFW——无刷交流发电机
• 中性点电压的瞬时值是 一个三次谐波电压，中 性点电压的平均值为发 电机输出电压（平均值
20）20/7的/7 一半
中性点电压
2020/7/7
中性点作用
• 带有中性点接线柱的发 电机可用中性点电压来 控制各种用途的继电器 。
• 有的发电机没有中性点 接线柱，但是也把中性 点电压充分的利用了（ 如夏利、桑塔纳发电机 ），这些发电机在中性 点处接上两只整流二极 管，和三相绕组的六只 整流二极管一道输出， 可提高发电机功率。
• 2.磁场外有一个定子绕组, 绕组有3组线圈(3相绕组) ，3相绕组彼此相隔120度
• 3.当转子旋转时，旋转的 磁场使固定的电枢绕组切 割磁力线（或者说使电枢 绕组中通过的磁通量发生 变化）而产生电动势。
2020/7/7
定子3相绕组感生电动势的大小为 ：
• 其中：E m -每相电动势的最大值
•
• 结构参数如下： 磁极对数p 6对；定子槽 数z 36槽
• 定子绕组相数3相；每个线圈匝数N 13 匝
• 绕组联结方法 Y型联结
2020/7/7
发电机定子展开图
2020/7/7
三、整流器
• 交流发电机整流器的作 用是将定子绕组的三相 交流电变为直流电
• 6管交流发电机的整流 器是由6只硅整流二极 管组成三相全波桥式整 流电路
• 其中6只组成三相全波桥 式整流电路，还有2只是 中性点二极管，1只正极 管接在中性点和正极之 间，1只负极管接在中性 点和负极，对中性点电 压进行全波整流。
• 试验表明：加装中性点 二极管的交流发电机在 结构不变的情况下可以 提高发电机的功率10% ～15%。之间。
2020/7/7
中性点二极管提高发电机功率的原理
• 后端盖上装有电刷组件，有 电刷、电刷架和电刷弹簧组 成。电刷的作用是将电源通 过集电环引入磁场绕组。
2020/7/7
电刷架
2020/7/7
电刷架
2020/7/7
五、磁场绕组的内搭铁型和外搭铁
• 内搭铁型发电机：磁 场绕组负电刷直接搭 铁的发电机（和壳体 直接相连）。外搭铁 型发电机：磁场绕组 的两只电刷都和壳体 绝缘的发电机。
交流电动势波形
• 交流电动势的 幅值是发电机 转速的函数。
• 因此，当转速n 变化时，三相 电动势的波形 为变频率、变 幅值的交流波 形。
2020/7/7
定子三相绕组的接法
• 定子三相绕组的接法 有两种
• 星形接法 • 三角形接法
2020/7/7
二、 整流原理
• 交流发电机定子的三相 绕组中，感应产生的是 交流电
2020/7/7
汽车用二极管结构
2020/7/7
整流管的安装
• 将正极管安装在一块铝制散热板上，称为 正整流板；
• 将负极管安装另一块铝制散热板上，称为 负整流板，也可用发电机后盖代替负整流 板。见图。
2020/7/7
二极管安装示意图
2020/7/7
整流管的安装
• 在正整流板上有一个 输出接线柱B（发电 机的输出端）。
• 交流发电机 中性点电压 为三次谐波 ，随着发电 机转速的提 高，中性点 三次谐波电 压也升高。
2020/7/7
中性点二极管提高发电机功率的原理
• 当中性点电压瞬时值高于 三相绕组的最高值时，中 性点正极管导通对外输出 电流；电流回路为：中性 点→中性点正极管→负载 →某一负极管→定子绕组 →中性点。
• 外搭铁型发电机的磁 场绕组负极（负电刷 ）接调节器，通过后 再搭铁。
2020/7/7
磁场绕组的内搭铁型和外搭铁
2020/7/7
六、8管交流发电机
• 8管交流发电 机（如夏利车 用）和6管交 流发电机的基 本机构是相同 的，所不同的 是整流器有8 只硅整流二极 管
2020/7/7
8管交流发电机
、转子轴组成，见图。
2020/7/7
转子结构图
2020/7/7
转子
• 转子轴上压装着两块爪 极，两块爪极各有六个 鸟嘴形磁极,爪极空腔内 装有磁场绕组 (转子线圈 )和磁轭。
• 集电环由两个彼此绝缘 的铜环组成，集电环压 装在转子轴上并与轴绝 缘，两个集电环分别与 磁场绕组的两端相连。
2020/7/7
2020/7/7
第三节 交流发电机的结构
• 交流发电机一般由转子、定子、整流器 、端盖四部分组成。
• JF132型交流发电机组件图见图
2020/7/7
交流发电机的结构
2020/7/7
交流发电机的结构
2020/7/7
交流发电机的电路
2020/7/7
一、转子
• 转子的功用是产生旋转磁场。 • 转子由爪极、磁轭、磁场绕组、集电环
2020/7/7
定子绕组
• 1 .每个线圈的两个有效边之间的距离应 和一个磁极占据的空间距离相等。
• 2 .每相绕组相邻线圈始边之间的距离应 和一对磁极占据的距离相等或成倍数。
• 3. 三相绕组的始边应相互间隔2π+120o 电角度（一对磁极占有的空间为360o电 角度）
2020/7/7
JF13交流发电机三相绕组绕制
修方法； • 了解调节器的工作原理； • 掌握调节器的检测方法
2020/7/7
学习方法
• 本章介绍了汽车用交流发电机及调节器 结构、工作原理、充电系电路及检测维 修方法，通过对学习内容的阅读有了感 性认识后，再通过自学参考资料加深对 学习内容的理解，然后进入实践课堂观 看（或去到实验室）亲手对实物的拆装 、检测、试验操作技能的训练，以便进 一步掌握其结构、工作原理和检测维修 方法。
2020/7/7
2.整流过程分析
2020/7/7
整流时二极管导通条件
• 对于三个正极管子（D1、D3、D5正极 和定子绕组始端相联），在某瞬时，电 压最高一相的正极管导通。
• 对于三个负极管子（D2、D4、D6负极 和定子绕组始端相联），在某瞬时，电 压最低一相的负极管导通。
• 但同时导通的管子总是两个，正、负管 子各一个。
2020/7/7
• 定子的功用 是产生交流 电。
• 定子由定子 铁心和定子 绕组成。见 图
二、定子
2020/7/7
定子
• 定子铁心由内圈带槽的硅 钢片叠成，定子绕组的导 线就嵌放在铁心的槽中。
• 定子绕组有三相，三相绕 组采用星形接法或三角形 （大功率）接法，都能产 生三相交流电。
• 三相绕组的必须按一定要 求绕制,才能使之获得频率 相同、幅值相等、相位互 差120°的三相电动势。
2020/7/7
9管交流发电机
• 其中6只大功率整流 二极管组成三相全波 桥式整流电路，对外 负载供电
ω-电角速度
•
f-交流电动势的频率（为转速的函数）
•
p-磁极对数
•
n-发电机转速（r/min）
•
2020Байду номын сангаас7/7
Eφ-每相电动势的有效值
定子每相电动势的有效值
• K-绕组系数(和发电机定子绕组的绕线方法有关 ) • N-每项匝数（匝） • φ-每极磁通（Wb） • Ce-电机结构常数
2020/7/7
第二章 交流发电机及调节器
• 概述 • 交流发电机的工作原理 • 交流发电机的结构 • 交流发电机的工作特性 • 交流发电机的电压调节器 • 交流发电机与调节器使用与维护
2020/7/7
学习目标
• 了解交流发电机的功用、分类； • 掌握发电机的结构、工作原理及检测维
修方法； • 掌握汽车充电系的组成、电路及检测维
2020/7/7
整流过程
• 三相桥式整流电路中二极管的依次循环 导通,使得负载RL两端得到一个比较平稳 的脉动直流电压。
• 发电机输出的直流电压平均值为： • U=1.35UL=2.34UΦ
2020/7/7
3．中性点电压
• 有的发电机具有中性点 接线柱，如图2-4，是从 三相绕组的中性点引出 来的，标记为“N”。 输出电压为UN，称为中 性点电压
2020/7/7
1.按结总体结构分五类
• 普通交流发电机(使用时需要配装电压调节器 的发电机) 例JF132 （EQ140用）
• 整体式交流发电机(发电机和调节器制成一个 整体的发电机) 例别克轿车的发动机上装配的 是CS型发电机
• 带泵交流发电机(和汽车制动系统用真空助力 泵安装在一起的发电机) 例JFZB292发电机。
• 当中性点电压瞬时值低于 三相绕组的最低值时，中 性点负极管导通对外输出 电流；电流回路：中性点 →定子绕组→某一正极管 →负载→中性点负极管→ 中性点。
2020/7/7
七、9管交流发电机
• 9管交流发电机的 基本结构和6管交 流发电机相同， 所不同的是整流 器。9管交流发电 机的整流器是由6 只大功率整流二 极管和3只小功率 励磁二极管组成 的交流发电机。
• 负整流板上直接搭铁 。负整流板上一定和 壳体相联接。
• 整流板的形状各异， 有马蹄形、长方形、 半圆形等见图
2020/7/7
整流管的安装
2020/7/7
四、端盖
• 端盖一般分两部分（前端盖 和后端盖），起固定转子、 定子、整流器和电刷组件的 作用。
• 端盖一般用铝合金铸造，一 是可有效的防止漏磁，二是 铝合金散热性能好。
• 根据中华人民共和国汽车行业标准 QC/T73-93《汽车电器设备产品型号编 制方法》的规定，汽车交流发电机型号 组成如下：
2020/7/7
1. 产品代号
• 产品代号用中文字母表示，例： • JF——普通交流发电机 • JFZ——整体式（调节器内置）交流发
电机 • JFB——带泵的交流发电机 • JFW——无刷交流发电机
