派克比例阀参数-概述说明以及解释1.引言1.1 概述概述部分:派克比例阀是一种常用的工业控制阀，用于调节液体或气体流量。
其特点是通过改变阀门的开度来控制介质的流量，以达到精确控制的目的。
派克比例阀广泛应用于自动化控制系统中，特别是在需要准确控制流量的场合，如工厂生产线、机械加工、化工以及液压系统等领域。
派克比例阀的参数是指影响其性能和控制精度的各项指标。
常见的派克比例阀参数包括响应时间、线性度、灵敏度、控制精度等。
响应时间是指控制信号作用到阀门上所需的时间，通常以毫秒为单位。
线性度是指阀门在不同开度下流量的变化关系，通常以百分比表示，线性度越好，阀门的流量控制越精确。
灵敏度是指阀门对控制信号的响应程度，灵敏度越高，阀门的调节范围越大。
控制精度是指阀门输出流量与期望流量之间的误差，通常以百分比表示，控制精度越高，阀门的流量控制越准确。
了解派克比例阀的参数对于正确选择和使用该阀门至关重要。
根据实际需求，我们可以根据阀门参数来判断适合的使用场景和控制要求，从而保证流体系统的稳定运行和可靠性。
在接下来的文章中，我们将重点介绍派克比例阀的各项参数，并探讨其对流体控制的影响，帮助读者深入理解和应用派克比例阀。
1.2 文章结构文章结构部分的内容如下：文章结构是指整篇文章的组织方式和内容的排列顺序。
一个良好的文章结构可以使读者更容易理解和把握文章的主题和要点。
本文将按照以下结构来组织内容：引言部分（Introduction）：该部分主要对派克比例阀参数进行概述，介绍派克比例阀的基本概念及其在实际应用中的重要性。
同时还会介绍文章的结构和目的，让读者对全文有一个整体的了解。
正文部分（Body）：正文部分是整篇文章的核心部分，将详细介绍派克比例阀参数的相关内容。
其中，第一个要点将重点介绍派克比例阀的工作原理、结构特点以及参数的定义和计算方法；第二个要点将深入讨论派克比例阀参数在实际应用中的影响因素和调节方法。
结论部分（Conclusion）：结论部分将对正文部分的内容进行总结，并提炼出文章的主要观点和结论。
德国力士乐比例阀的原理和分类有哪些德国力士乐比例阀的原理和分类有哪些比例控制阀主要用於开回路控制（openloopcontrol）。
比例控制阀的输出量与输入信号成比例关系，且比例控制阀内电磁线圈所产生的磁力大小与电流成正比。
在传统型式的液压控制阀中，只能对液压进行定值控制，例如：压力阀在某个设定压力下作动，流量阀保持通过所设定的流量，方向阀对於液流方向通/断的切换。
因此这些控制阀组成的系统功能都受到一些限制，随著技术的进步，许多液压系统要求流量和压力能连续或按比例地随控制阀输入信号的改变而变化。
液压伺服系统虽能满足其要求，而且精度很高，但对於大部分的工业来说，他们并不要求系统有如此高的品质，而希望在保证一定控制性能的条件下，同时价格低廉，工作可靠，维护简单，所以比例控制阀就是在这种背景下发展起来的。
比例控制阀可分为压力控制阀，流量控制及方向控制阀三类。
压力控制阀：用比例电磁阀取代引导式溢流阀的手调装置便成为引导式比例溢流阀，其输出的液压压力由输入信号连续或按比例控制。
流量控制阀：用比例电磁阀取代节流阀或调速阀的手调装置而以输入信号控制节流阀或调速阀之节流口开度，可连续或按比例地控制其输出流量。
故节流口的开度便可由输入信号的电压大小决定。
方向控制阀：比例电磁阀取代方向阀的一般电磁阀构成直动式比例方向阀，其滑轴不但可以换位，而且换位的行程可以连续或按比例地变化，因而连通油口间的通油面积也可以连续或按比例地变化，所以比例方向控制阀不但能控制执行元件的运动方向外，还能控制其速度。
力士乐比例阀由直流比例电磁铁与液压阀两部分组成，比例阀实现连续控制的核心是采用了比例电磁铁，比例电磁铁种类繁多，但工作原理基本相同，它们都是根据比例阀的控制需要开发出来的。
REXROTH比例阀与普通液压元件相比，有如下特点：（1）电信号便于传递，能简单地实现远距离控制。
（2）能连续、按比例地控制液压系统的压力和流量，实现对执行机构的位置、速度、力量的控制，并能减少压力变换时的冲击。
负载敏感型比例多路阀介绍提纲一，负载敏感型比例多路阀工作原理❑比例多路阀使用目的❑液压基本工作原理❑PSL型比例多路阀基本工作原理❑负载反馈系统的效率❑PSL型比例多路阀系统的减震二，为什么使用比例多路阀❑无级控制，与负载变化无关❑多缸组合动作，满足多个执行元件同时工作❑提高液压系统效率,减少发热❑有减振要求，对系统平稳性要求高❑高集成性，节约安装空间，减轻整机重量三，液压系统基本工作原理❑压力损失原理❑压力控制阀-溢流阀原理❑流量控制阀-节流阀原理❑流量控制阀-调速阀原理四，管道中的压力损失❑粘性流体在管道内流动时，都要受到与流体方向相反的流体阻力，消耗能量，而以压力反映出来，故称压力损失❑压力损失分为：延程压力损失和局部压力损失五，压力控制阀-溢流阀❑压力控制阀：用来控制液压系统压力的阀❑溢流阀：依靠阀芯的调节作用，可使阀的进口压力不超过或保持调节值❑溢流阀分为：直动式和先导式六，流量控制阀-节流阀❑流量控制阀：用来控制液压系统流量的阀❑节流阀：通过改变节流截面以控制流量的阀❑适用于：负载变化不大或速度稳定性要求不高的场合七，流量控制阀-调速阀❑调速阀的作用是控制执行元件的运动速度不受负载变化影响❑执行元件的运动速度只决定于调速阀的节流开口量的大小。
❑调速阀分为：溢流节流和减压节流八，溢流节流阀❑组成：溢流阀和节流阀并联❑原理：靠定压作用的溢流阀进行压力补偿的流量控制阀❑适用：对速度稳定性要求较高，且功率较大的进油路节流调速系统九，溢流节流阀工作原理❑在相同的压差下，节流口面积越大流量越大。
❑通过三通流量阀保持节流口两端的压差恒定。
❑多余流量由三通阀分流回油箱。
❑节流阀的压差只决定于弹簧力大小。
不受负载影响。
❑该阀有一个进口两个出口也称三通流量控制阀流量计算公式 Q- 通流量 ß - 流量系数（与设计有关）A 阀芯节流面积 -实际通流面积P 弹簧设定压力-流量控制弹簧十，减压节流阀❑组成：减压阀和节流阀串联❑原理：靠定差减压阀来维持节流阀进出油口压差近于恒定❑适用：对负载变化大，运动稳定性高的场合springFeder spool S chieber p A Q //~⨯⨯β十一，两通流量控制阀工作原理❑一般的多路阀中，两组以上的换向阀同时工作，压力油先到负载低的油路。

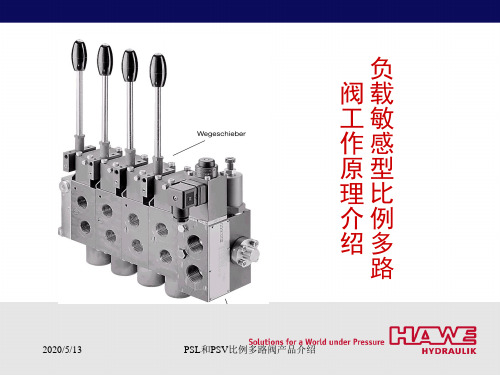

德国哈威（HAWE）PSL型比例多路阀基本工作原理该阀为负载感应工作阀片，含二通压力补偿定差减压阀，负载感应梭阀，安全溢流阀，电磁溢流阀，比例减压阀。
通常，工作阀片成组配置，进口阀块内置三通压力补偿旁通溢流阀（逻辑元件，当多路阀停止操作，且各阀均在中位时，该阀则以补偿压力（6-·12BAR）旁通主油路流量。
当某一阀工作时，该阀在负载压力作用下旁通口减少，根据负载压力提供所需的流量。
负载感应梭阀：负载感应梭阀将各工作阀片的负载压力传至进口阀块的压力补偿旁通溢流阀。
二通压力补偿定差减压阀：当多个工作片阀同时工作时，负载压力传至该阀的弹簧侧。
此时，通过阀心的负反馈作用,来自动调节节流阀口两端的压力差, 使其基本保持不变。
在其作用下各阀的流量均保持恒定，且不受负载变化的影响。
安全溢流阀：通常用于工作机构极限保护，例如变幅油缸。
电磁溢流阀：用于工作机构的超限保护，例如：起重机的力矩限制，三圈保护等。
比例减压阀：位于工作阀片手拉杆的相对一侧，为直动式比例减压阀，驱动滑阀实现比例换向，注意：直动式比例减压阀的比例换向相对于手动比例换向，微动性能不好，若用于流量控制精度较高的应用，应采用比例伺服驱动配置的工作阀片。
REXROTH, BUCHER, DELTA POWER, SAUER-DANFOSS 均有伺服驱动的比例多路阀。
该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组该阀手动比例多路阀为全负载感应阀和非负载感应混合配置阀组，可以实现单支路和多支路同步工作。
左侧第一片阀为进口阀片，从下向上，(1) CP3三通式定差旁通式压力补偿流量阀，（2）RV安全溢流阀, 通常设定为系统最高压力35Mpa，（3）RPM减压阀为工作阀片的比例减压阀提供先导供油（1.5-2.5Mpa），可以看到减压阀下的一条虚线连线两条虚线，并连通每个工作阀片的一对比例减压阀。
工作片阀位于中位不工作时，CP3功能等同于流量旁通控制阀。
博格斯比例阀【实用版】目录1.博格斯比例阀的概述2.博格斯比例阀的工作原理3.博格斯比例阀的应用领域4.博格斯比例阀的优势与特点5.博格斯比例阀的维护与保养正文【博格斯比例阀的概述】博格斯比例阀是一种液压比例控制元件，具有出色的比例控制性能，广泛应用于工程机械、工业设备和汽车制造等领域。
博格斯比例阀可以根据输入的电信号来调节液压系统的流量和压力，实现对执行元件的运动速度、加速度和制动力的精确控制。
【博格斯比例阀的工作原理】博格斯比例阀的工作原理主要基于液压传动的原理，它由一个比例电磁铁和一个普通的二通阀组成。
当比例电磁铁通电后，会产生一个磁场，吸引二通阀的滑阀，使其从一个位置移动到另一个位置，从而改变液压系统的流量和压力。
【博格斯比例阀的应用领域】博格斯比例阀的应用领域非常广泛，主要包括以下几个方面：1.工程机械：如挖掘机、装载机、起重机等，用于控制液压执行元件的运动速度、加速度和制动力。
2.工业设备：如注塑机、机床、自动化生产线等，用于实现设备的精确控制和提高生产效率。
3.汽车制造：如汽车制动系统、悬挂系统等，用于提高汽车的安全性和舒适性。
【博格斯比例阀的优势与特点】博格斯比例阀具有以下几个优势与特点：1.高精度：博格斯比例阀能够实现精确的流量和压力控制，提高了设备的运动精度和控制性能。
2.高效率：博格斯比例阀的响应速度快，能够实现快速启动和停止，提高了设备的工作效率。
3.稳定性：博格斯比例阀具有优良的抗干扰性能，能够在各种工况下保持稳定工作。
4.可靠性高：博格斯比例阀的结构简单，使用寿命长，维护方便。
【博格斯比例阀的维护与保养】为了确保博格斯比例阀的正常工作和延长使用寿命，需要定期进行维护和保养，主要包括以下几点：1.清洁：定期清理博格斯比例阀内部的杂质和污物，防止阀芯和密封件磨损。
2.检查：定期检查博格斯比例阀的连接部位和密封件，发现损坏或磨损时及时更换。
3.润滑：定期给博格斯比例阀的滑阀和轴承润滑，减少摩擦，提高运动精度。
