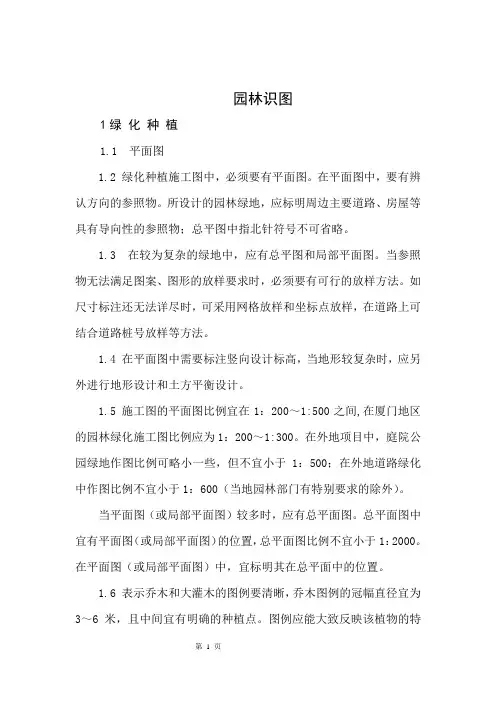

园林识图1绿化种植1.1 平面图1.2 绿化种植施工图中，必须要有平面图。
在平面图中，要有辨认方向的参照物。
所设计的园林绿地，应标明周边主要道路、房屋等具有导向性的参照物；总平图中指北针符号不可省略。
1.3 在较为复杂的绿地中，应有总平图和局部平面图。
当参照物无法满足图案、图形的放样要求时，必须要有可行的放样方法。
如尺寸标注还无法详尽时，可采用网格放样和坐标点放样，在道路上可结合道路桩号放样等方法。
1.4 在平面图中需要标注竖向设计标高，当地形较复杂时，应另外进行地形设计和土方平衡设计。
1.5 施工图的平面图比例宜在1：200～1:500之间,在厦门地区的园林绿化施工图比例应为1：200～1:300。
在外地项目中，庭院公园绿地作图比例可略小一些，但不宜小于1：500；在外地道路绿化中作图比例不宜小于1：600（当地园林部门有特别要求的除外）。
当平面图（或局部平面图）较多时，应有总平面图。
总平面图中宜有平面图（或局部平面图）的位置，总平面图比例不宜小于1：2000。
在平面图（或局部平面图）中，宜标明其在总平面中的位置。
1.6 表示乔木和大灌木的图例要清晰，乔木图例的冠幅直径宜为3～6米，且中间宜有明确的种植点。
图例应能大致反映该植物的特征。
1.7 行道树或有规律种植的乔木和大灌木一定要标明株距，如用尺寸线表示，则为两种植点之间的间距。
1.8 呈自然式种植的乔木和大灌木，要标明所占区域的范围、株数和株距范围，宜用网格控制或画出大样。
在株距范围中，最小株距不得小于该树成年后冠幅的2/3。
如有特殊景观要求的，则要单独标明不同的规格。
小灌木、绿篱、地被要标明区域面积和种植密度。
1.9 图纸尺寸单位标高宜用米，其它尺寸宜用厘米，采用单位必须在图中有所标明。
1.10 立面、剖面1.11 所设计的绿化空间较为复杂时，需要有相应的立面和剖面（或断面）。
能够表达植物的大致形态、相对位置和高低错落的关系。
1.12 片植耐修剪的灌木和地被时，为了尽快出效果，需注明修剪后高度，所选规格需略高出修剪高度。
