绝缘电阻测试仪说明书

fluke绝缘电阻测量仪说明书交流传动系统调试时，必须使用绝缘电阻测试仪对变频器和电动机的主回路和控制回路分别进行绝缘测试，从而保证系统的安全运行。

福禄克Fluke1587绝缘电阻测试仪不仅对主回路进行快速测量，而且还能提供‘电阻档’功能对控制回路进行绝缘测试。

使用福禄克Fluke1587绝缘电阻测试仪进行变频器主回路（以VACONNXP产品为例）绝缘测量应遵循下列步骤：1.断开变频器所有与外界的接线，确保被测电路未连接任何电源。

然后将输入端L1，L2，L3和输出端U，V，W短接在一起2.将福禄克绝缘电阻测试仪的测试探头插入‘+，输入端子，然后将’另一端接到‘接地点’3.将探头与待测电路连接，绝缘电阻测试仪会自动检测电路是否通电。

如果电路中的电压超过30Vacordcjlj试被自动禁止。

4.选择福禄克Fluke1587绝缘电阻测试仪的‘Insulationtest’测试功能。

5.通过‘Range’按钮选择合适的测试电压（500Vdc）。

6.按住‘Insulationtest’测试键，读出绝缘电阻测试仪上所显示的阻抗值。

读数达到稳定可能需要几秒钟。

阻抗值越髙越好，此时读数为550兆欧，可以判断该绝缘良好。

7.继续将绝缘电阻测试仪的探头留在测试点上，然后释放‘Insulationtest’按钮。

被测电路即开始通过仪表放电，直至结束。

变频器控制回路（以VACONNXP产品为例）绝缘测量时应该注意的是必须用福禄克Fluke1587绝缘电阻测试仪带的‘电阻档’进行连续性测试，一般测试值>=1兆欧，表示绝缘良好。

使用绝缘电阻测试仪进行电动机绝缘测试时，应相对于接地线，分别测试U，V，W三相绕组线，一般测量值>=5兆欧，表示绝缘良好。

绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器，用于检测电气设备的绝缘状态，以确保设备的安全运行。

本文将为您提供绝缘电阻测试仪的使用指南，帮助您正确操作和理解测试仪的功能。

1. 仪器概述绝缘电阻测试仪是一种便携式仪器，通常由主机、测试线缆、夹具和电池等部分组成。

主机用于控制和显示测试结果，测试线缆用于连接主机与待测设备，夹具用于夹持测试线缆与设备接触点，电池则提供仪器的供电。

2. 操作步骤（1）准备工作在操作绝缘电阻测试仪之前，确保待测设备已经断电，并且没有其他的人员接触设备。

（2）连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。

确保连接牢固可靠，避免接触不良或者松脱。

（3）连接夹具将夹具的两个夹持端分别夹持住设备的接触点，确保夹持紧密并且接触良好。

夹持时要注意安全，避免触电等危险情况。

（4）启动测试仪按下主机上的电源按钮，启动测试仪。

在仪器启动后，屏幕上会显示当前的操作界面。

（5）选择测试模式根据待测设备的特点和测试要求，选择合适的测试模式。

绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式，使用者可以根据需要进行选择。

（6）进行测试在选择好测试模式后，按下“开始测试”按钮，开始进行绝缘电阻测试。

测试仪会向待测设备施加相应的电压，并测量设备的绝缘电阻值。

测试过程中，测试仪会显示测试结果并记录在内部存储器中。

（7）分析测试结果测试完成后，可以在仪器的屏幕上查看测试结果。

根据测试结果，判断设备的绝缘状态是否符合要求。

通常情况下，绝缘电阻值越大，表示设备的绝缘状态越好。

（8）操作结束测试完成后，按下主机上的电源按钮，关闭测试仪。

断开测试线缆和夹具，收拾整理仪器，并存放在干燥、通风的地方。

3. 注意事项（1）安全第一：在操作绝缘电阻测试仪时，要注意安全，避免触电等危险情况发生。

应严格按照操作步骤进行，确保仪器和设备处于安全状态。

（2）正确接线：在连接测试线缆和夹具时，要注意接线的正确性，避免接触不良或者接错线导致测试结果的不准确。

YD9820A绝缘电阻测试仪使用说明书青岛青智仪器全国总代理：深圳市乐买宜电子有限公司——专业打造量测仪器产品网购平台！感谢您选择乐买宜，体验专业及时的服务，快乐购买到高性价比的合适产品！TEL：0755-******** 29413529 29413749 FAX：29176598ATTEN: 杜全军（电信）（直线） 400-838-1718（24小时服务热线）商城网址：公司网址：EMAIL：或MSN: SKYPE: Michael-dzrdyh企业QQ: 4008381718 个人QQ：997709382AD:深圳市宝安区福永镇新田大道江氏大厦5楼目录第一章概 述 (3)1.1引言： (3)1.2技术指标： (3)1.3使用环境： (3)第二章仪器结构 (4)2.1前面板说明： (4)前面板说明（以9820为例） (4)2.2后面板说明： (4)第三章工作原理 (5)3.1 测试原理：V/I法测量 (5)3.2原理框图简述： (5)第四章操作说明 (6)4.1开机状态 (6)4.2参数设定状态： (6)4.3清零状态： (9)4.4测试状态： (10)4.5测试方法 (10)4.6远控接口：（此为老款接口图，需将PLC设置为ON） 11 第五章成套与保修 (12)5.1成套： (12)5.2保修： (12)遥控输入和输出信号 (12)第一章 概 述1.1引言：YD9820、YD9820A型绝缘电阻测试仪是一种测量电子元器件、介质材料、设备和电线电缆等绝缘性能的测量仪器。

仪器由单片微处理器控制，操作简便、功能齐全。

它具有测量电压范围广、速度快的特点。

其输出端电压、测量量程电阻、被测物绝缘电阻、记忆组等由20X2字符型液晶屏显示。

仪器具有5组记忆组保存分选极值、量程自动与锁定、分选输出和外触发输入接口等功能。

仪器具有超强的抗干扰和抗冲击能力使测试更直接、更方便、更可靠。

1.2技术指标：型 号YD9820 YD9820A设置测量电压10-500V 10-1000V空载输出电压 ±1%设置电压 ± 1V电压显示精度± 1%电阻测量范围 1×103 Ω－1×1011 Ω 1×103 Ω－1×1012 Ω电阻测量精度< 10GΩ±3% ±3字≥10GΩ±8% ±3字量程控制自动/手动测量方式连续/远控单次显示方式电压：四位有效数字；电阻：四位或五位有效数字测试速度约5-6次/秒分选预置范围0－999999MΩ（0为不分选）1档分选，5组记忆分选判别合格/不合格讯响类型合格/不合格/关闭清零方式开路清零接口方式分选输出（合格/不合格）、远控信号输入（选配）重量约5Kg功耗≤40W电源 220V（1±10%）/ 50Hz（1±5%）预热时间约15分钟进入精度范围1.3使用环境：1.3.1仪器达到精度要求的工作温度：10℃－30℃，湿度：≤65%RH。

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

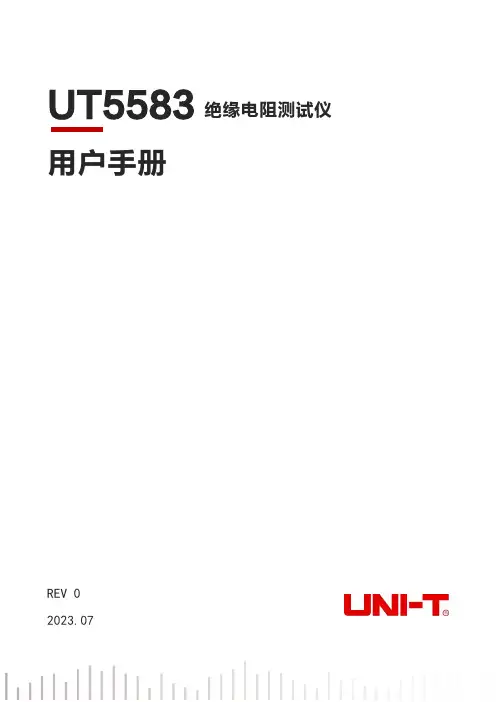

绝缘电阻测试仪用户手册REV 02023.07尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。

如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。

优利德科技（中国）股份有限公司版权所有。

如果原购买者自购买该产品之日起三年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起三年内。

探头及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运送到UNI-T维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。

如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。

UNI-T根据本保证的规定无义务提供以下服务：a) 修理由非UNI-T服务代表人员对产品进行安装、修理或维护所导致的损坏；b) 修理由于使用不当或与不兼容的设备连接造成的损坏；c) 修理由于使用不符合本说明书要求的电源而造成的任何损坏或故障；d) 维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。

绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。

1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。

是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

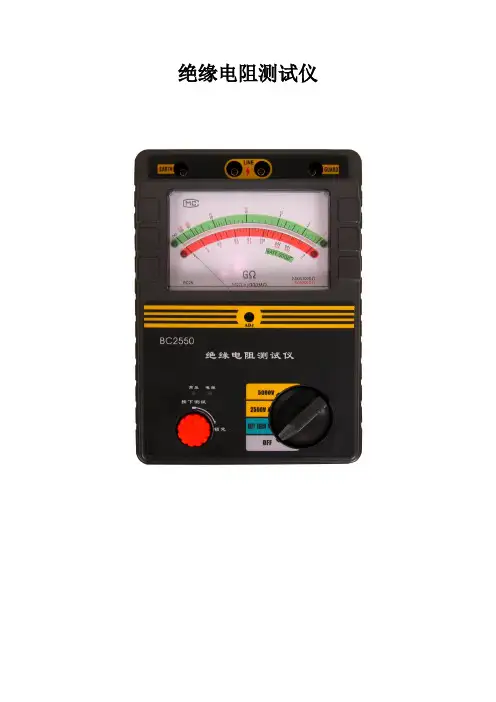

第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。

3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。

4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。

5、仪表采用超薄型张丝表头，抗震能力强。

6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。

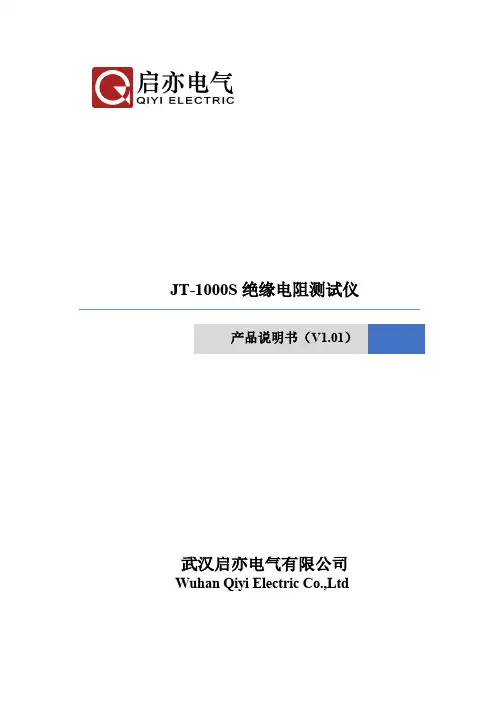

JT-1000S绝缘电阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应JT-1000S绝缘电阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司JT-1000S绝缘电阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用JT-1000S 绝缘电阻测试仪的资料。

JT-1000S绝缘电阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用JT-1000S绝缘电阻测试仪的现场常备产品说明书。

所有JT-1000S绝缘电阻测试仪的操作者必须要阅读它。

除了遵守JT-1000S绝缘电阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用JT-1000S绝缘电阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过JT-1000S绝缘电阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作JT-1000S绝缘电阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用JT-1000S绝缘电阻测试仪工作时，要注意遵守安全规程。

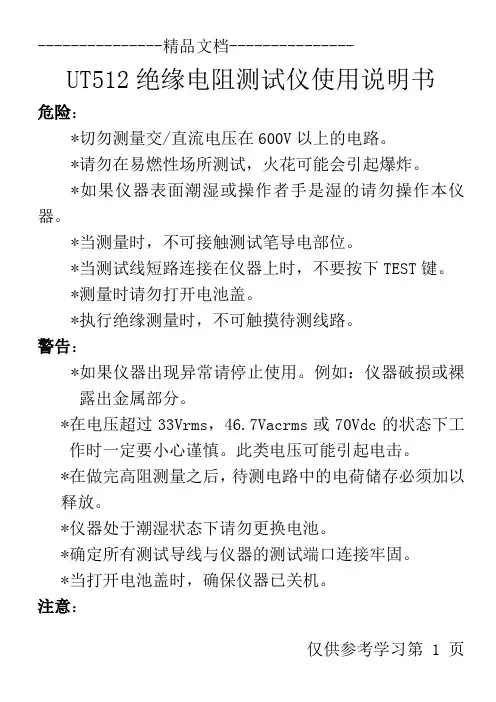

UT512绝缘电阻测试仪使用说明书危险：*切勿测量交/直流电压在600V以上的电路。

*请勿在易燃性场所测试，火花可能会引起爆炸。

*如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。

*当测量时，不可接触测试笔导电部位。

*当测试线短路连接在仪器上时，不要按下TEST键。

*测量时请勿打开电池盖。

*执行绝缘测量时，不可触摸待测线路。

警告：*如果仪器出现异常请停止使用。

例如：仪器破损或裸露出金属部分。

*在电压超过33Vrms，46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。

此类电压可能引起电击。

*在做完高阻测量之后，待测电路中的电荷储存必须加以释放。

*仪器处于潮湿状态下请勿更换电池。

*确定所有测试导线与仪器的测试端口连接牢固。

*当打开电池盖时，确保仪器已关机。

注意：*在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

*如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。

*电池指示器批示电能耗尽时，不要使用仪器。

若长时间不适用仪器，请将电池取出后存放。

*不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。

*请使用湿布或清洁剂来清洁仪器外壳，请勿使用摩擦物或溶剂。

*仪器潮湿时，请先干燥后存储。

*在额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒。

按键功能：*ON/OFF按ON/OFF一秒开机，再按一次关机*CLEAR/*短按打开或关闭背光源，长按擦除存储数据。

*E-STOP复位关机应急，当出现死机后没办法关闭电源的情况下按此键。

*SAVE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。

*LOAD(无高压输出时此功能有效)按一次，读第一组存储数据，再按退出LOAD操作。

*“向上键”当绝缘电阻测量无测试电压输出时，“向上键”为测试电压上档选择键。

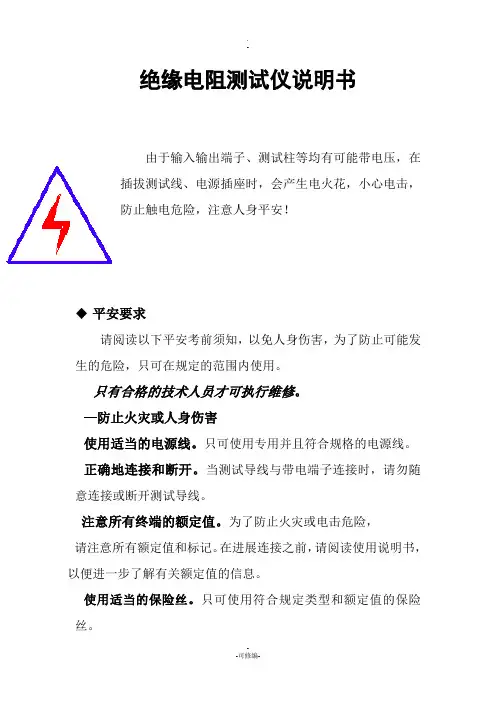

绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，防止触电危险，注意人身平安！平安要求请阅读以下平安考前须知，以免人身伤害，为了防止可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进展连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

防止接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－平安术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录第一章概述 (6)第二章介绍 (6)一、特性 (6)二、技术指标 (8)三、仪表构造............................ . (9)四、仪表原理... . (10)第三章使用方法 (11)一、准备工作 (11)二、开场测试............................ ... (12)三、调阅测试结果 (14)四、屏蔽端使用方法 (14)五、电池充电 (15)第一章概述随着我国电力工业的快速开展，电气设备预防性实验是保障电力系统平安运行和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪〔兆欧表〕是测量绝缘电阻的专用仪表。

1990年5月批准实施的JJG662-89?绝缘电阻表〔兆欧表〕?已把它作为强制检定的仪表之一。

目前，电气设备〔如变压器、发电机等〕朝着大容量化、高电压化、构造多样化及密封化的趋势开展。

这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

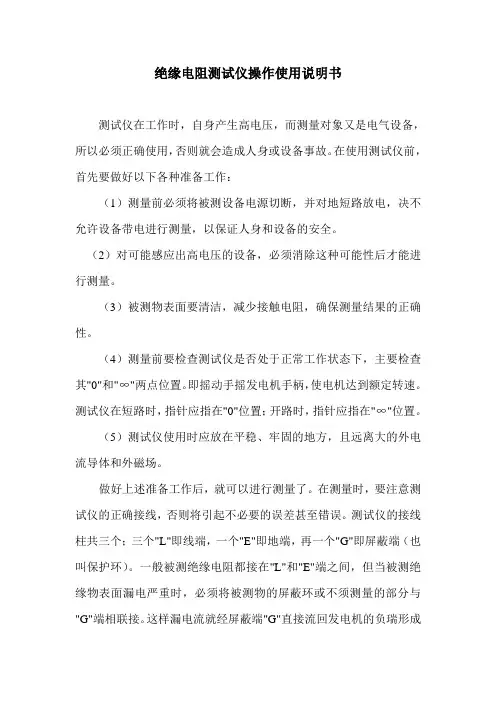

绝缘电阻测试仪操作使用说明书测试仪在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在使用测试仪前，首先要做好以下各种准备工作：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查测试仪是否处于正常工作状态下，主要检查其"0"和"∞"两点位置。

即摇动手摇发电机手柄，使电机达到额定转速。

测试仪在短路时，指针应指在"0"位置；开路时，指针应指在"∞"位置。

（5）测试仪使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

做好上述准备工作后，就可以进行测量了。

在测量时，要注意测试仪的正确接线，否则将引起不必要的误差甚至错误。

测试仪的接线柱共三个；三个"L"即线端，一个"E"即地端，再一个"G"即屏蔽端（也叫保护环）。

一般被测绝缘电阻都接在"L"和"E"端之间，但当被测绝缘物表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与"G"端相联接。

这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路，而不再流过测试仪的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响。

值得注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽短钮"G"。

因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大。

为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表办一个金属屏蔽环，使之与测试仪"G"端相连。

ET2679型绝缘电阻测试仪使用说明书一、使用前注意事项1、使用前的准备在首次使用该测试仪前，必须详细阅读测试仪使用说明书，了解测试仪的使用方法。

或在熟悉本测试仪人员的指导下进行操作，以免发生不必要的问题。

如在使用中出现问题，应请熟悉本测试仪人员帮助解决，或与生产厂家联系。

2预热测试仪在测试前必须预热，以保证测试仪的正常运行。

测试仪的预热时间为10分钟。

3警告：a)为安全起见，应尽量避免检测端短路，以免损坏仪器。

b)测试绝缘电阻时，务必由低阻档换至高阻档进行测量。

4意外情况的处理在使用过程中发生意外情况，如：机内严重打火、冒烟、出现焦糊味等特殊情况，请立即关机切断电源，由专职维修人员处理。

注意：测量仪在使用中出现故障，应由专职维修人员负责修理，也可与生产厂家或特约维修点联系二、操作步骤1、电源开关：接通此开关，将测试线的二个插头分别插入测试端对应的二个插口（红对E，黑对L）.2、电压选择：按下去输出测试电压为1000V，反之为500V。

3、量程先择：a)测试电压为500Vb)测试电压为1000V注意：务必由低阻档至高阻挡测试，当表头显示“1”溢出由低阻档换至高阻挡进行测试，高阻挡测试低阻时（不在量程范围内）表头显示的数字为非实际值。

4、测试时间：a)拨盘开关设定00，不定时∝（任意时间）b)拨盘开关设定不为00的任一数即为该数的定时时间5、测试过程：先按下量程选择开关的20 MΩ档。

按启动开关，若表头有溢出符号“1”显示，说明被测值超出本量程档，则可换至200 MΩ量程档测试，以此类推。

6、测量完毕，按复位开关，再取下被测物。

7、电源插座：内装保险丝0.5A。

HP3530系列使用手册绝缘电阻测试仪j2021-03-02 常州市和普电子科技有限公司手册版本V1.3目录引言 (7)核实包装物品 (7)安全信息 (9)操作注意事项 (11)第一章概述 (14)1.1简介 (14)1.2性能特点 (15)1.3各部分的名称与操作概要 (16)1.4外形尺寸 (19)1.5页面构成 (20)第二章测试前的准备 (23)2.1测试流程预览 (23)2.2基本参数设置流程 (25)2.3测量前的检查 (26)2.4测试线的连接方法 (27)2.5电极箱的连接方法 (28)第三章基本设置 (30)3.1设置测试电压 (30)3.2设置测试量程 (30)3.3设置测试速度 (31)3.4比较器功能 (31)3.5分选结果的讯响模式 (32)3.6表面电阻率 (33)3.7体积电阻率 (35)3.8漏电流测量 (37)第四章测量 (38)4.1启动测试 (38)4.2测试量程 (39)4.3设定测试参数 (40)4.4开路清零 (41)第五章测量设置保存 (42)5.1保存测量设置 (42)5.2调取测量设置 (43)5.3删除测量设置 (43)5.4重命名测量设置 (44)第六章EXT I/O口（HANDLER） (46)6.1EXT I/O端口与信号 (47)6.1.1 端口信号详解 (48)6.1.2 端口信号连接方式 (49)6.2时序图 (50)6.2.1 外部触发时的时序图 (50)6.2.2 外部触发时的读取流程 (51)第七章通讯 (52)7.1RS232通讯方式 (52)7.1.1接口与电缆 (52)7.1.2 RS232连接方式 (53)7.1.3 RS232通讯设置 (53)7.2LAN通讯方式 (54)7.2.1 接口与电缆 (54)7.2.2 LAN连接方式 (54)7.2.3 LAN通讯设置 (54)7.3USB接口 (55)第八章参数 (56)8.1一般参数 (56)8.2精确度 (57)感谢您选择和普科技制造的“HP3530绝缘电阻测试仪”。

绝缘电阻系列测试仪器使用说明第一节 MS2675D绝缘电阻测试仪使用说明一、概述MS2675D型绝缘电阻测试仪是MS2675系列产品中的新产品，具有操作简单，测试精度高，全数字显示，自保护功能强，耐过载能力强，运行安全可靠的特点，本仪器用于家用电器、绝缘材料、仪器仪表、照明电器、电动电热器等绝缘性能的检测。

主要功能：记忆，存储，分析，测试倒计数定时，测试正计数手控定时，自动连续循环测试。

常规测试，自动换档。

二、主要技术指标1．试验电压三档： DC: 250/500V/1000（V）±5%。

2．试验电压带载： 2mA。

3．电阻测量范围： 1～9999（MΩ）。

4．电阻测量精度： 1～9999MΩ±5%。

5．定时： 1～99(s)±5%。

6．环境要求：相对湿度：≤75%RH 环境温度： 0℃～40℃周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好工作。

7．输入电源电压： 220V±5% 50Hz±2Hz。

8．外形尺寸： 350mm×160mm×310mm。

9．重量：约5kg。

三、仪器面板结构排列MS2675D绝缘电阻测试仪面板结构排列见图（1）和图（2）：图（1） MS2675D绝缘电阻测试仪前面板示意图图（2） MS2675D绝缘电阻测试仪后面板示意图（1）电源开关（9）数字个位键（17）常规指示灯（2）启动键（10）绝缘设置键（18）测试指示灯（3）复位键（11）测试电压设置键（19）不合格指示灯（4）定时设置键（12）定时器显示窗口（20）测试回路端（5）常规键（13）绝缘电阻显示窗口（21）测试电压输出端（6）数字千位键（14）电压显示窗口（22）电源插座（7）数字百位键（15）定时指示灯（23）接地端（8）数字十位键（16）设置指示灯四、使用方法1．接好仪器电源，打开电源开关，（12）显示“00”，（13）、（14）显示“8.8.8.8”，各指示灯全亮，之后仪器发出“嘀”一声，（13）、（14）显示“2675–d”，各指示灯全灭，仪器进入等待状态，用户可根据上述信息判断（13）、（14）、指示灯及蜂鸣器是否正常。

日置绝缘电阻测试仪使用说明书一、产品简介日置绝缘电阻测试仪是一种专门用于测量电气设备和电路的绝缘电阻的仪器。

它采用先进的测量技术，具有测量精度高、稳定性好、操作简便等优点。

本说明书将指导您如何正确使用日置绝缘电阻测试仪。

二、测试范围与精度1.测试范围：本仪器可测量绝缘电阻值范围为0.01MΩ~1000GΩ。

2.精度：±5%满量程。

三、操作步骤3.1 开机准备按下仪器上的电源键，仪器开始正常工作。

此时，仪器屏幕显示初始界面。

3.2 连接测试对象将测试线的红色夹子连接到被测设备的保护接地端子或外壳上，确保接触良好。

将黑色夹子连接到被测设备的无关电压端子上。

确保连接正确，避免测试过程中发生电击事故。

3.3 开始测试在仪器屏幕上选择适当的测试档位（例如：500V、1000V 等），然后按下“开始”键，仪器将开始测量绝缘电阻。

测试过程中，仪器会自动记录并显示绝缘电阻值。

3.4 记录结果测试完成后，仪器会自动计算并显示绝缘电阻值。

此时，您可以将测试结果记录在相应的记录本上或通过仪器自带的存储功能保存数据。

四、结果解读根据测量的绝缘电阻值，可以判断电气设备和电路的绝缘性能是否良好。

通常情况下，绝缘电阻越大，说明设备的绝缘性能越好；反之，则说明设备的绝缘性能存在一定问题，需要进一步检查和维修。

五、注意事项1.在测试前应先了解被测设备的电气安全要求和注意事项，确保测试过程中的安全。

2.确保测试线连接正确，避免发生电击事故。

3.在测试过程中，应避免干扰和磁场对测试结果的影响。

4.在测量高电阻值时，应尽可能减小测试线与被测设备之间的接触电阻和接触面积，以确保测量结果的准确性。

5.测试过程中应保持仪器的清洁和干燥，避免对测量结果造成影响。

6.对于高电压和大电流的被测设备，应遵循相应的安全规范进行操作。

六、维护与保养1.清洁仪器表面：使用干燥的软布定期擦拭仪器表面，以保持清洁。

2.检查测试线：定期检查测试线是否完好，如有损坏应及时更换。

本仪器的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本手册包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。

使用前请先阅读以下说明。

● 使用仪器前请先仔细阅读并理解本使用说明手册。

● 无论何时必须遵守手册的要求，并保存好手册，使 之随时能供作参考。

● 仪器测试时，错误的操作会导致事故及仪器的损 坏。

本仪器上的标志 意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。

危险 为了避免在某些状态及操作下、有可能引起 的严重或致命的损害。

警告 表明避免遭受电击的危险。

注意 表明避免对仪器的损害和进行准确的测量。

一．安全警告警告● 切勿测量交/直流电压在600V以上的电路。

● 请勿在易燃性场所测试，火花可能会引起爆炸。

● 如果仪器表面潮湿或操作者手是湿的请勿操作本仪 器。

● 当测量时，不可接触测试笔导电部位。

● 当测试线短路连接在仪器上时，不要按下TEST键。

● 测量时请勿打开电池盖。

● 执行绝缘测量时，不可触摸待测线路。

● 如果仪器出现异常请停止使用。

例如：仪器破损或 裸露出金属部分。

● 在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工 作时一定要小心谨慎。

此类电压可能引起电击。

● 在做完高阻测量之后，待测电路中的电荷储存必须 加以释放。

● 仪器于潮湿状态下请勿更换电池。

● 确定所有测试导线与仪器的测试端口连接牢固。

● 当打开电池盖时，确保仪器已关机。

危险警告● 在测量电阻前，待测电路必须完全放电，并且与电 源电路完全隔离。

● 如测试笔或电源适配器破损需要更换，必须换上同 样型号和相同电气规格的测试笔或电源适配器。

● 电池指示器批示电能耗尽（）时，不要使用仪 器。

若长时间不使用仪器，请将电池取出后存放。

● 不要在高温、高湿、易燃、易爆和强电磁场环境中 存放或使用本仪器。

● 请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨 擦物或溶剂。
