一、低空防范系统方案1.1 系统概述低空防范系统采用雷达、光电设备、干扰为一体的综合处理手段，具有360°无盲区对重点空域进行全天候无人值守式的防护。
该系统主要由无人机雷达探测设备、光电跟踪设备、无人机干扰打击设备三部分组成。
该系统由探测雷达捕获可疑目标信息，再将目标信息传输到光学设备，光学设备通过调整转台信息，将摄像机或热成像仪对准可疑目标，从而达到可视化确认，再经由网络传输设备将信息传送至指控中心，由值守人员进行信息的判别。
1.2.2 低空防范系统低空防御系统现场应用架设示意图如4：该系统作用距离在1Km（RCS=0.05m2）图2 低空空防范系统部署图1.3 系统功能a)远程控制功能，可对机场、重点安防领域近进空域内各种低空自主飞行物（无人机）等目标情况进行动态监视、实时预警，目标信息输出包括方位、距离、高度、速度及运动方向等信息；b)可以实时评估飞机起降航线重点空域自主飞行物、鸟情风险等级水平，满足飞机安全起降需要，在重点区域监控的同时，360度无盲区连续监控周边区域，预留标准数据协议，可灵活接入飞行保障的指挥控制系统；c)动态监视机场整体空域自主飞行物、监视无人机飞行动态，发现可疑目标后。
进行视频确认，确认后由值守人员依据系统提供的数据（角度、距离、速度）操纵打击设备（干扰器）进行打击。
d)系统界面显示采用图形化界面组织管理，人机交互良好。
包括账户管理界面、态势显示界面、工作日志上报等。
1.4系统特点1.4.1 系统特点a)先进的技术体制线性调频连续波体质，探测盲区小。
b)优异的低空超低空探测性能具备复杂地物环境下低空超低空以及空地一体目标检测能力c)小微目标探测能力强具备对“大疆”系列小微无人机、单只鸟等目标的有效探测d)开放的对外接口目标空情信号能根据用户需求接入指挥系统e)高机动编写，环境适应性强有固定、车载架设模式，已在城市、山地、沙漠、海岛等复杂环境应用1.4.2 低空雷达特点a)具有强杂波中低空/超低空小目标监视能力；b)具有空中慢速目标检测和跟踪能力；c)具有目标特征识别能力；d)具有自动发现、自动录入、自动告警能力；1.4.3 光电侦查设备特点a)采用连续变焦热成像技术，成像清晰，既能大范围搜索，又能识别远处目标；b)红外探测器稳定灵敏度高，最小温度分辨率达50mK；c)日夜型两百万低照度彩色摄像机，可实现昼夜连续全天候监控；d)可选的自动聚焦功能，可实现多种聚焦方式和触发方式；e)可选的热像仪预置位功能，记忆每个预置点的视场角，提高工作效率；f)3D定位功能，能够实现框选放大和点击居中功能，降低操作难度，提高设备易用性。
⽆⼈机管控：⽆⼈机反制技术防范+⽆⼈机侦测⾏政监督近年来，随着⽆⼈机⽤户群的增加和⽆⼈机产业的兴起，发⽣了“⿊飞”的⼊侵、航空照⽚的窥视、坠落事故等混乱，⽆⼈机的使⽤和管理即将纳⼊法治轨道。
为避免“⿊飞”⽆⼈机造成严重危害，必须对“低速”⽆⼈机进⾏监督和反制。
⽬前，⽆⼈机的管理和反控制有两种，⼀种是⾏政监督，包括政府的防⿊飞⾏⽆⼈机法律法规，另⼀种是技术预防，从技术⾓度来看，⽆⼈机⼲扰器的使⽤和其他设备的使⽤。
⽆⼈机监管与反制——技术防范说完了「低慢⼩」⽆⼈机的⾏政监管，再来详细说说技术防范⽅⾯。
“低慢”⽆⼈机使⽤ISM2.4、ISM5.8等频带和GNS导航系统的辅助定位，在使⽤过程中需要通过这些频带进⾏通信。
技术防⽌“低慢”⽆⼈机，成都空御采⽤“⽆⼈机⼲扰器”等信号⼲扰设备，⼲扰⽆⼈机和遥控间的通信，使⽆⼈机失去信号，进⾏⽆⼈机的回航/下降/悬挂等动作，不能实施其他危害性的动作。
⽆⼈机监督与反制——⾏政监督不仅是国内，世界各地也被“⿊飞”的⽆⼈机骚扰，解决“⿊飞”⽆⼈机带来的问题，各国政府也提出了很多解决⽅案。
例如，为了加强⽆⼈机管理，去年底，⽇本发布新的“航空法”，在其中对⽆⼈机使⽤区域进⾏了严格的限制，⼈⼝密集区域严禁⽆⼈机。
利⽤技术来防⽌“低、慢、⼩”⽆⼈机，⼲扰距离和⼲扰频带已成为⾸要考虑因素。
成都空御在国内开发“⽆⼈机反制”已经有⼗多年的经验了，⽣产的“⽆⼈机⼲扰器”⽀持频率全⾯，功率⾼，可以实现远程⼲扰。
有⼀点常识的⼈也知道，民航局已经对“低、慢、⼩”⽆⼈机发出了实名注册要求。
这只是开始。
未来将需要更严格的监管措施，甚⾄“⿊飞”也会受到惩罚。
只有这样才能真正震慑犯罪分⼦。
⾯对现在的情况，实名注册刚刚公布，对于“低慢”⽆⼈机的监督和反击，特别是在技术防范⽅⾯，需要关系机关的注意，需要采⽤“⽆⼈机⼲扰器”，从技术上形成“禁⽌飞⾏区域”。

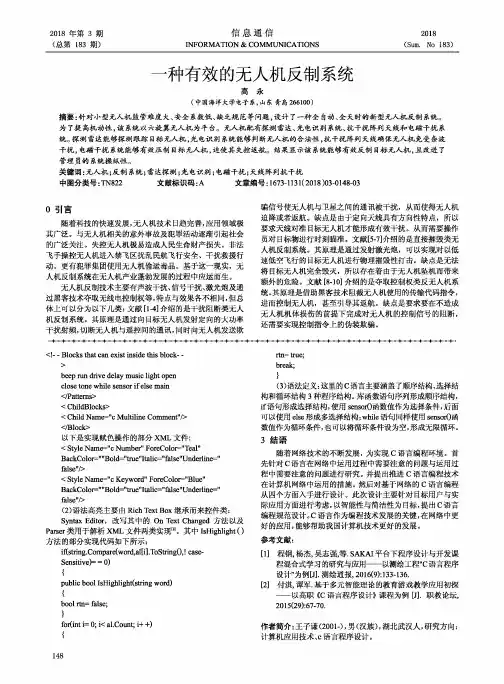

2018年第3期 信息通信2018(总第 183 期）INFORMATION&COMMUNICATIONS(Sum.N o 183)一种有效的无人机反制系统问永(中国海洋大学电子系，山东青岛266100)摘要:针对小型无人机监管难度大、安全系数低、缺乏规范等问题，设计了一种全自动、全天时的新型无人机反制系统。
为了提高机动性，该系统以六旋翼无人机为平台。
无人机配有探测雷达、光电识别系统、抗干扰阵列天线和电磁干扰系 统。
探测雷达能够探测跟踪目标无人机，光电识别系统能够判断无人机的合法性，抗干扰阵列天线确保无人机免受杂波 干扰，电磁干扰系统能够有效压制目标无人机，迫使其失控返航。
结果显示该系统能够有效反制目标无人机，且改进了 管理员的系统操纵性。
关键词:无人机;反制系统；雷达探测；光电识别；电磁干扰;天线阵列抗干扰中图分类号:TN822 文献标识码:A文章编号：1673-1131(2018)03-0148-03〇引言随着科技的快速发展，无人机技术日趋完善，应用领域极 其广泛。
与无人机相关的意外事故及犯罪活动逐渐引起社会 的广泛关注。
失控无人机极易造成人民生命财产损失。
非法 飞手操控无人机进入禁飞区扰乱民航飞行安全、干扰救援行 动。
更有犯罪集团使用无人机偷运毒品。
基于这一现实，无 人机反制系统在无人机产业蓬勃发展的过程中应运而生。
无人机反制技术主要有声波干扰、信号干扰、激光炮及通 过黑客技术夺取无线电控制权等,特点与效果各不相同，但总 体上可以分为以下几类：文献[1-4]介绍的是干扰阻断类无人 机反制系统。
其原理是通过向目标无人机发射定向的大功率 干扰射频，切断无人机与遥控间的通讯，同时向无人机发送欺<!- -Blocks that can exist inside this block-->beep run drive delay music lig h t openclose tone w hile sensor i f else main</Pattems><ChildBlocks><C hild Name="c M ultiline Comment"/></Block>以下是实现赋色操作的部分X M L文件：<Style Name="c Number"ForeCol〇F"Teal"BackCol〇F""Bold="true"Ita lic="false"Underline="false"/><Style Name="c Keyword"ForeCol〇F"Blue"BackColor=""Bold="true"Ita lic="false"Underline="false"/>(2)语法高亮主要由Rich Text B o x继承而来控件类：Syntax Editor,改写其中的On Text C hanged方法以及 Parser类用于解析X M L文件两类实现[8]。

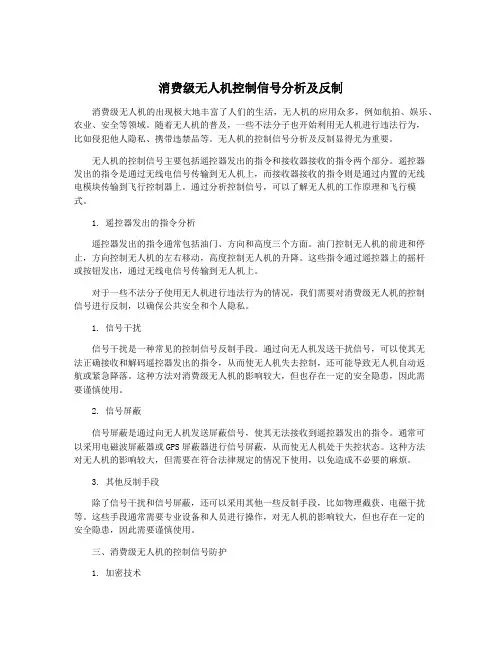

消费级无人机控制信号分析及反制消费级无人机的出现极大地丰富了人们的生活，无人机的应用众多，例如航拍、娱乐、农业、安全等领域。
随着无人机的普及，一些不法分子也开始利用无人机进行违法行为，比如侵犯他人隐私、携带违禁品等。
无人机的控制信号分析及反制显得尤为重要。
无人机的控制信号主要包括遥控器发出的指令和接收器接收的指令两个部分。
遥控器发出的指令是通过无线电信号传输到无人机上，而接收器接收的指令则是通过内置的无线电模块传输到飞行控制器上。
通过分析控制信号，可以了解无人机的工作原理和飞行模式。
1. 遥控器发出的指令分析遥控器发出的指令通常包括油门、方向和高度三个方面。
油门控制无人机的前进和停止，方向控制无人机的左右移动，高度控制无人机的升降。
这些指令通过遥控器上的摇杆或按钮发出，通过无线电信号传输到无人机上。
对于一些不法分子使用无人机进行违法行为的情况，我们需要对消费级无人机的控制信号进行反制，以确保公共安全和个人隐私。
1. 信号干扰信号干扰是一种常见的控制信号反制手段。
通过向无人机发送干扰信号，可以使其无法正确接收和解码遥控器发出的指令，从而使无人机失去控制，还可能导致无人机自动返航或紧急降落。
这种方法对消费级无人机的影响较大，但也存在一定的安全隐患，因此需要谨慎使用。
2. 信号屏蔽信号屏蔽是通过向无人机发送屏蔽信号，使其无法接收到遥控器发出的指令。
通常可以采用电磁波屏蔽器或GPS屏蔽器进行信号屏蔽，从而使无人机处于失控状态。
这种方法对无人机的影响较大，但需要在符合法律规定的情况下使用，以免造成不必要的麻烦。
3. 其他反制手段除了信号干扰和信号屏蔽，还可以采用其他一些反制手段，比如物理截获、电磁干扰等。
这些手段通常需要专业设备和人员进行操作，对无人机的影响较大，但也存在一定的安全隐患，因此需要谨慎使用。
三、消费级无人机的控制信号防护1. 加密技术采用加密技术对遥控器发出的指令进行加密处理，可以有效防止控制信号被不法分子解码破解。
无人机防御实施方案总结随着无人机技术的飞速发展，无人机的使用范围越来越广，其应用领域也越来越多样化。
然而，随之而来的安全隐患和风险也日益凸显，因此，制定一套完善的无人机防御实施方案显得尤为重要。
本文将就无人机防御的实施方案进行总结，并提出相应的建议。
首先，无人机防御实施方案需要从技术层面进行考量。
针对不同类型的无人机，可以采用雷达、光电监视系统、电子对抗系统等技术手段进行监测和干扰。
此外，可以利用无人机干扰器对敌方无人机进行干扰和攻击，以保障安全。
同时，还可以通过网络安全技术，对无人机进行远程控制和干扰，以达到防御的目的。
其次，无人机防御实施方案还需要考虑法律和管理层面的因素。
在国家层面，可以制定相关的法律法规，规范无人机的使用和管理，明确无人机在特定区域的禁飞区域和飞行限制。
在企业和单位层面，可以建立健全的无人机管理制度，严格审核和管理无人机的购买和使用，确保无人机的合法合规使用。
再者，无人机防御实施方案还需要考虑人员培训和技术支持。
针对无人机的防御，需要专业的人员进行操作和维护，因此需要加强相关人员的培训和技术支持，提高他们对无人机防御技术的理解和应用能力，以确保防御工作的有效实施。
最后，无人机防御实施方案还需要考虑国际合作和信息共享。
在国际层面，可以加强与其他国家的合作，共同研究无人机防御技术，分享相关信息和经验，共同应对无人机的安全挑战。
在国内层面，可以建立无人机防御信息共享平台，及时发布无人机的动态和风险信息，提供给相关单位和个人参考，以便他们采取相应的防御措施。
总之，无人机防御实施方案的制定需要综合考虑技术、法律、管理、人员培训和国际合作等多方面因素，以确保无人机的安全使用和防御。
希望本文提出的建议能够为相关单位和个人在无人机防御方面提供一些参考和帮助。
反无人机解决方案第1篇反无人机解决方案一、背景随着无人机技术的飞速发展，其在民用领域的应用日益广泛。
然而，随之而来的是一系列安全隐患，如非法闯入禁飞区、侵犯隐私、恐怖袭击等。
为维护国家安全、公共安全和人民群众的利益，制定一套合法合规的反无人机解决方案至关重要。
二、目标1. 防范无人机非法闯入禁飞区，确保重要场所安全。
2. 打击无人机侵犯公民隐私行为，保护人民群众合法权益。
3. 防范利用无人机进行的恐怖袭击，维护国家安全。
4. 提高无人机安全管理水平，促进无人机产业健康发展。
三、解决方案1. 法律法规层面（1）完善无人机相关法律法规，明确无人机飞行管理的责任主体和法律责任。
（2）制定无人机飞行禁区和限制区域，并向社会公布。
（3）建立无人机飞行许可制度，对无人机飞行活动进行审批和管理。
2. 技术手段层面（1）研发无人机侦测技术，实现对禁飞区无人机目标的实时监控。
（2）采用无人机干扰技术，对非法无人机进行驱离和迫降。
（3）利用无人机反制技术，对恐怖分子操控的无人机进行拦截和摧毁。
（4）推广无人机身份识别技术，实现无人机的实时追踪和溯源。
3. 管理措施层面（1）设立无人机飞行管理部门，负责无人机飞行活动的管理和监督。
（2）加强对无人机销售、租赁、使用的监管，严格查处非法行为。
（3）组织无人机飞行安全培训，提高无人机驾驶员的安全意识和技能。
（4）建立健全无人机飞行事故应急预案，提高应对无人机安全事件的能力。
4. 社会共治层面（1）加强无人机飞行安全宣传，提高公众对无人机飞行安全的认识。
（2）鼓励群众举报无人机非法飞行行为，形成群防群治的良好氛围。
（3）加强与无人机行业协会、企业的合作，共同推进无人机飞行安全管理。
四、实施步骤1. 调查研究，了解无人机飞行安全管理现状，梳理存在的问题。
2. 制定无人机飞行管理相关法律法规，明确各部门职责。
3. 组织技术研发，攻克无人机侦测、干扰、反制等技术难题。
4. 开展无人机飞行安全培训，提高管理人员和无人机驾驶员的安全意识。

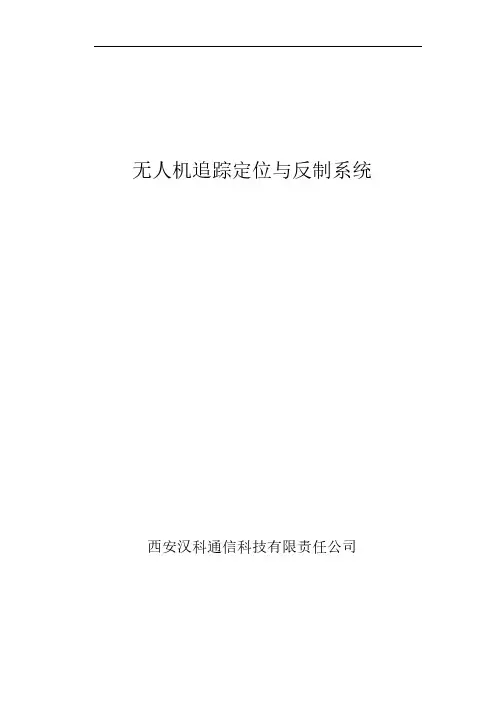

无人机追踪定位与反制系统西安汉科通信科技有限责任公司1概述近年来，无人机迎来爆炸式发展，消费级无人机在给人们日常生活带来方便和乐趣之时，不规范的无人机飞行造成的威胁也与日俱增——据统计，自2015年8月至2016年9月，仅在美国就发生了726起无人机事故。
在中国，无人机坠落伤人、逼停航班和列车的事情也屡屡发生，2017年4月，短短17天之内，双流机场附近就出现了至少9起无人机在机场禁飞区“黑飞”事件，导致100多趟航班受影响。
自无人机诞生之日起，识别和拦截无人机的反无人机系统就一直在研发与尝试中。
反无人机，首先要识别和探测无人机。
“飞行高度低、飞行速度慢、飞机体积小、重量轻”，这是一般军用和民用无人机共同具备的特点，这种“低慢小”的特点给无人机的探测带来一定的难度。
2无人机探测技术目前常用的无人机探测技术包括雷达、光电探测、音频探测、无线电信号探测等。
2.1雷达探测技术通过雷达发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
由于无人机体积小，材质多为塑料，本身透波性好，雷达波反射少，RCS （雷达散射截面积）天生低，大约为0.01平米量级，比起先进隐身飞机来也毫不逊色；速度慢，多普勒效应不太明显，容易被雷达当成地杂波忽略；飞行高度低，受地面和树木房屋等强杂波影响大，微弱信号容易被强杂波淹没。
2.2光电探测光电探测是利用可见光摄像机和红外热像仪传感器组合，对需要进行监控的区域进行全天时视频探测与监视。
采用红外热像点目标跟踪、目标图像识别算法技术、伺服驱动光电转台技术等技术对低空、低速飞行的小型无人机进行探测、分类和跟踪。
缺点首先是摄像头只能对准一个方位，如果单位面积很大，则需要安装多套系统，同时，视线盲区无法避免；其次，黑夜和浓雾情况下，摄像头基本上无法获取图像。
光电探测一般与其他探测方式联动使用，作为探测系统的补充。
2.3音频探测音频探测是通过麦克风来获取无人机的图像和声音，这是一种很直观的方法，特别之处在于每种型号的无人机都有自身特别的声波图谱，这些声波图谱被称之为声音DNA，系统将获取的声音信号与DNA库中的信号进行比对，从而可以确定无人机的型号。
⽆⼈机反制系统本⽂由⽀点军事（ID:ZDJS20160801）授权转载，作者：刘庆顺⽆⼈飞⾏系统是当代作战环境的要素，近期在市场上已出现反制⽆⼈机系统、中间⼈攻击，以及抗⼲扰⼿段，从中破坏⽆⼈机的飞⾏信息与⽬标追踪指令。
因此，在未来战场上交锋，敌我双⽅势必发动⽆⼈机攻势。
以往，美国及其盟国进⾏打击作战经常由「联合特种作战司令部」(Joint Special Operations Command , JSOC)及中央情报局等组织⽀援，旨在制压位于东西⾮、中东，以及中南亚等偏远地区的⾼价值⽬标。
这些作战构想认为武装「掠夺者」(PREDATOR)⽆⼈攻击机与「死神」(REAPER)⽆⼈飞机系统，在与配备突击步枪与「⽕箭推进枪榴弹」(RPG)的敌部队交战时，享有绝对制空权。
然⽽，近期在北⾮与东欧的作战已凸显出对抗「⼈携式防空武器」(MAN PADS)与「电⼦战」(Electronic Warfare, EW)⼲扰系统时，保护这些昂贵装置的重要性。
此外，过去数年来，市场引进⼤量配备可远距侦测、识别、追踪与扰乱⽆⼈飞机系统之雷达、电⼦光学，以及射频等装置的「反制⽆⼈飞⾏载具」(Counter-UAV, CUAV)系统。
⽽扩增的项⽬还有动能⼿段，另外，当代作战环境显然是⽬前严重威胁⽆⼈飞⾏载具在现代战场作战的要素。
反制⽆⼈飞⾏载具系统⽬前在市场上可获得的反制⽆⼈飞⾏载具的选项，包含由「布莱特监视系统」(Blighter Surveillance Systems)、「契斯动⼒」(Chess Dynamics)，以及「企业管制系统」(Enterprise Control Systems)等公司研发的反⽆⼈飞⾏载具防卫系统；「李奥纳多」(Leonardo)公司研发的「猎鹰之盾」(FALCO NSHIELD)；「拉斐尔」(Rafael)公司产制的「⽆⼈机穹」(DRONE DOME)；以及「空中巴⼠防卫暨太空」(Airbus Defence & Space)公司产制的反制⽆⼈飞⾏载具系统。

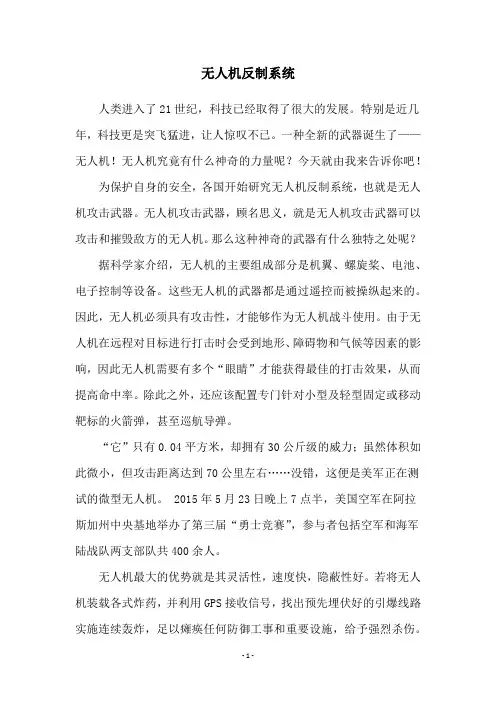

无人机反制系统人类进入了21世纪，科技已经取得了很大的发展。
特别是近几年，科技更是突飞猛进，让人惊叹不已。
一种全新的武器诞生了——无人机！无人机究竟有什么神奇的力量呢？今天就由我来告诉你吧！为保护自身的安全，各国开始研究无人机反制系统，也就是无人机攻击武器。
无人机攻击武器，顾名思义，就是无人机攻击武器可以攻击和摧毁敌方的无人机。
那么这种神奇的武器有什么独特之处呢？据科学家介绍，无人机的主要组成部分是机翼、螺旋桨、电池、电子控制等设备。
这些无人机的武器都是通过遥控而被操纵起来的。
因此，无人机必须具有攻击性，才能够作为无人机战斗使用。
由于无人机在远程对目标进行打击时会受到地形、障碍物和气候等因素的影响，因此无人机需要有多个“眼睛”才能获得最佳的打击效果，从而提高命中率。
除此之外，还应该配置专门针对小型及轻型固定或移动靶标的火箭弹，甚至巡航导弹。
“它”只有0.04平方米，却拥有30公斤级的威力；虽然体积如此微小，但攻击距离达到70公里左右……没错，这便是美军正在测试的微型无人机。
2015年5月23日晚上7点半，美国空军在阿拉斯加州中央基地举办了第三届“勇士竞赛”，参与者包括空军和海军陆战队两支部队共400余人。
无人机最大的优势就是其灵活性，速度快，隐蔽性好。
若将无人机装载各式炸药，并利用GPS接收信号，找出预先埋伏好的引爆线路实施连续轰炸，足以瘫痪任何防御工事和重要设施，给予强烈杀伤。
同时，采集相关数据后传输回指挥室，为下一步决策做准备。
现在我们所能见到的这种大疆精灵3无人机，堪称是真正意义上的无人驾驶飞机，即在没有飞行员干预的情况下靠自己智慧完成整个飞行流程的无人机。
当前市场上有许多改造过的无人机产品，例如，将普通摄像头换成激光雷达、红外热感应、深度相机阵列、超声波探测仪等，这样既增加了稳定性又减少了油耗。
总结：一次我看到新闻里说，英国政府斥资10亿欧元购买100架“死神”无人侦察机。
本质上讲，“死神”属于自主式水上无人机，隶属“猎鹰”侦察无人机群。
