螺纹画法是什么?在国家机械制图标准中对螺纹画法做出了详细的规定。

不同螺纹画法也不尽相同,V5CG视界为大家汇总几种常见的螺纹画法,以供参考。

螺纹是什么?螺纹就是我们平时看到的螺丝上面的纹理，螺纹是需要绘画出来，再进行生产制作的。

螺纹的画法是非常的重要的。

螺纹一般有五种画法，不同的螺丝之间的螺纹画法是不一样的。

很多新手在绘画螺纹的时候都分不清楚，螺纹的画法有哪些，螺纹画法的图解是怎样的。

接下来，小编为大家介绍一下螺纹的画法，以及螺纹画法的图解。

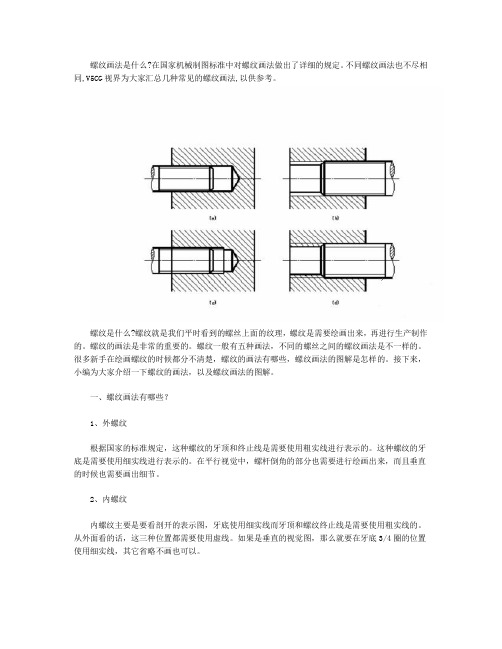

一、螺纹画法有哪些？1、外螺纹根据国家的标准规定，这种螺纹的牙顶和终止线是需要使用粗实线进行表示的。

这种螺纹的牙底是需要使用细实线进行表示的。

在平行视觉中，螺杆倒角的部分也需要进行绘画出来，而且垂直的时候也需要画出细节。

2、内螺纹内螺纹主要是要看剖开的表示图，牙底使用细实线而牙顶和螺纹终止线是需要使用粗实线的。

从外面看的话，这三种位置都需要使用虚线。

如果是垂直的视觉图，那么就要在牙底3/4圈的位置使用细实线，其它省略不画也可以。

3、螺纹盲孔画法不穿通螺孔在绘制的时候，是需要加深钻孔和螺纹部分的，要一一的画出来。

螺纹的尾部是需要进行使用细实线来表示的，而且要将30°角画出来。

这是一种为了表示螺纹孔的相贯画法。

4、内、外螺纹连接的画法这种画法是为了表示内外连接的螺纹的画法。

根据规定，这种画法需要进行各自表达清楚，各自的部分都需要刻画出来，并且能够衔接到一起。

5、非标准螺纹的画法这种画法是绘画非标准的牙型螺纹的，在绘画的时候是有一定的要求的，会要求标注出尺寸和大小，以及螺纹的形状。

二、螺纹画法的注意事项：螺纹在绘画的时候看起来都是很相似的，有些螺纹的画法是一样的，但是设计不同。

所以在绘画的时候要进行标注出来，进行区分。

以上，就是小编今天为大家介绍的螺纹画法，大家现在对螺纹的画法有所了解了吗?螺纹是在一些圆柱和圆锥的表面进行制作螺旋的线形，可以用于固定一些机械和零件。

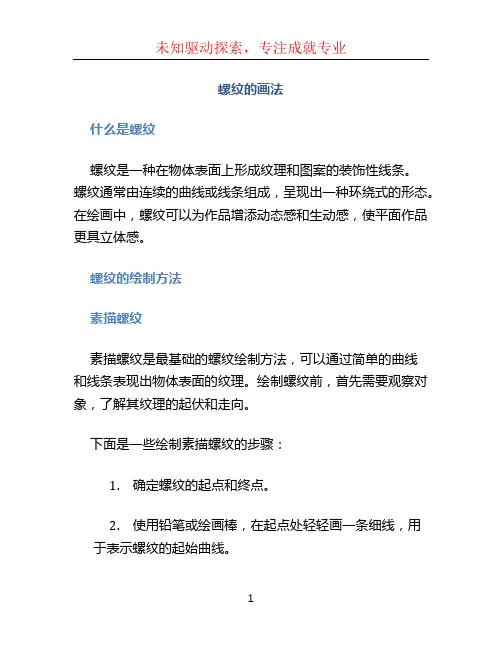

螺纹画法总结简介螺纹画法是一种绘画技巧，通过使用曲线和线条的组合，营造出螺旋的纹理效果。

螺纹画法可以应用于各种绘画媒介，如素描、绘画、水彩等。

本文将对螺纹画法的基本原理和绘画步骤进行总结，并提供一些实用的技巧和注意事项。

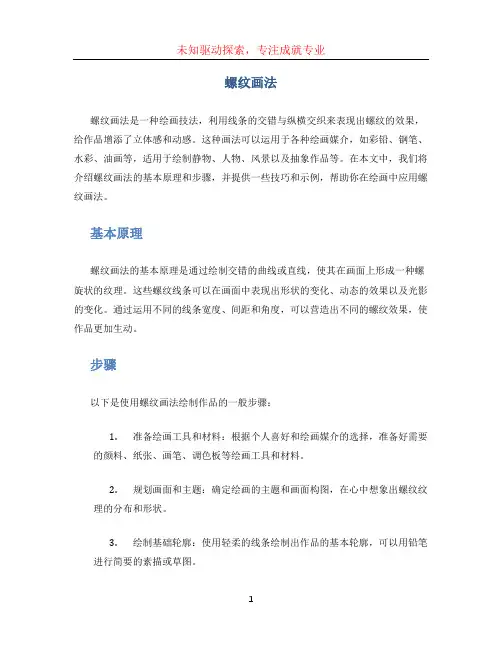

原理螺纹画法的原理是基于光影和线条的运用。

通过增加或减少线条的密度、方向、弯曲程度等，可以创造出不同形状和效果的螺纹纹理。

同时，充分利用光影的变化，可以进一步增强螺纹的立体感和层次感。

步骤准备工作在开始绘画之前，需要准备一些基础工具和材料，包括画笔、纸张、铅笔、橡皮等。

根据实际需求，可以选择不同类型和规格的画笔和纸张。

素描轮廓首先，使用铅笔在纸上绘制出要绘画的对象的轮廓。

这一步可以简单地勾勒出大致的形状和比例。

线条构建在轮廓的基础上，开始添加线条来构建螺纹纹理。

线条可以是直线、弯曲线、螺旋线等，根据绘画对象的特点和风格选择不同类型的线条。

绘制阴影和高光为了增强螺纹的立体感和层次感，可以使用不同的阴影和高光来进行填充。

通过灰度和明暗的变化，可以使螺纹看起来更加真实和立体。

清晰细节最后，仔细观察整体的效果，对绘画进行必要的润饰和修正。

可以使用橡皮擦除不需要的线条或瑕疵，同时加强或减弱一些部分的细节。

技巧和注意事项•线条的形状和方向决定了螺纹的整体效果，可以进行多次尝试和实验，找到最合适的组合。

•利用阴影和高光的变化，可以表现出物体的质感和光泽。

•需要保持手的稳定性和绘画速度的一致性，以获得更精确和平滑的线条。

•可以尝试使用不同大小和硬度的画笔，以获得不同程度的细节和纹理效果。

•绘画过程中要保持耐心和专注，将注意力集中在每一笔的细节上。

结论螺纹画法是一种有效的绘画技巧，通过巧妙运用线条和光影的变化，可以表现出各种不同形状和效果的螺纹纹理。

掌握螺纹画法的基本原理和绘画步骤，可以帮助绘画爱好者们更好地创造出真实、生动和有趣的作品。

只要不断练习和尝试，相信每个人都能够在螺纹画法上取得进步，并发挥出自己的创造力和想象力。

第二节螺纹及螺纹紧固件的画法图讲解：螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。

螺纹主要用于连接零件、传递动力和改变运动形式。

螺纹的加工方法很多，通常是在车床上车削而成。

在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。

一、螺纹的规定画法演示讲解：GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。

在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。

在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。

在剖视图或断面图中，断面线必须画至粗实线。

外螺纹的规定画法：内螺纹的规定画法：对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大0.5d，并且钻孔底部应画出120°的锥顶角。

内、外螺纹连接的画法：内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。

画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。

二、螺纹紧固件的标记和规定画法1．螺纹紧固件的种类和标记常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。

螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。

因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。

螺纹紧固件标记的一般格式：——名称——指螺栓、螺钉、螺柱、螺母、垫圈。

标准代号——国标编号及年号。

螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。

公称长度——指螺栓、螺柱、螺钉的有效长度。

性能等级——需要说明的标注，一般情况下可省略。

例：螺栓 GB5782-86-M12×80 。

表示螺纹代号为M，公称直径为12，公称长度为80的螺柱，由标准代号GB5782-86查表可知其为性能等级为8.8级、表面氧化、A级的六角头螺栓。

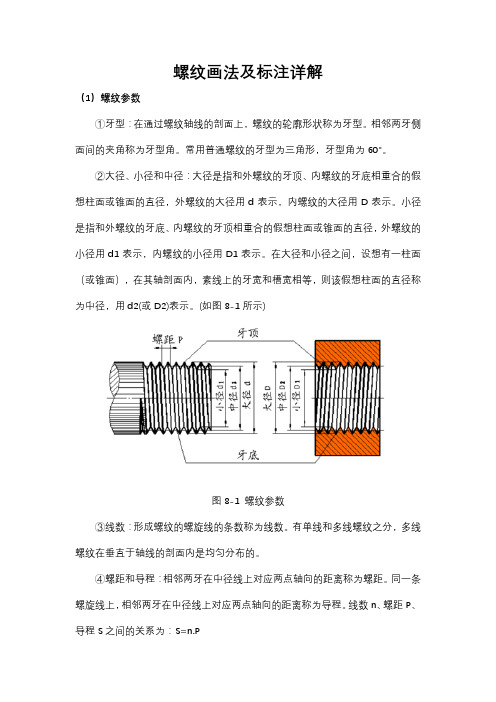

螺纹画法及标注详解（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

（2）螺纹的规定画法①外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法图8-3 外螺纹常见错误画法②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制（图8-4）。

螺纹的规定画法螺纹的规定画法螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。

（1）外螺纹的画法外螺纹的大径用粗实线表示，小径用细实线表示。

螺纹小径按大径的0.85倍绘制。

在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示，如所示。

当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成30°的细实线绘制，如图所示。

在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画，如图所示。

剖视图中的螺纹终止线和剖面线画法如图所示。

外螺纹画法（2）内螺纹的画法内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示。

当螺孔相交时，其相贯线的画法如图所示。

当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。

内螺纹的画法（3）内、外螺纹旋合的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。

用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。

如图所示。

画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。

内、外螺纹旋合画法内、外螺纹旋合画法（4）螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按图的形式绘制。

外螺纹局部剖内螺纹全剖局部放大图螺纹牙型的表示法（5）圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。

外螺纹内螺纹圆锥螺纹的画法。
