考试题型:填空、选择、判断、简答（2*5’=10’）共47分；简单题目（猜测）（1）有功功率平衡与调频（a）(a )频率和电压的变化都将通过系统的负荷特性同时影响到有功功率和无功功率的平衡。
（b）频率下降，系统的无功需求略有增加。
通常频率下降1%，电压将下降（0.8-2）%。
如果此时无功不足，将很难满足正常水平。
如果无功充足，发电机为满足无功增加，将要发出更多的无功功率。
（c）频率升高时，发电机的电势将要增高，系统的无功需求略有减少，因此系统的电压将要上升。
为维持电压的正常水平，发电机的无功出力可以略为减少。
▪电压水平提高时，负荷的有功功率将要增加，网损略有减少，系统总的有功需求有的增加。
▪如果有功电源不足，将引起频率下降。
▪电压水平降低时，系统总的有功需求将要减少，从而导致频率的升高。
▪故：（1）当由于有功和无功不足时，引起频率和电压都偏低时，应该首先解决有功功率平衡的问题，因为频率的提高能减少无功功率的缺额，这对调整电压是有利的，如果首先去提高电压，就会扩大有功的缺额，导致频率更加下降。
（2）电力系统在额定参数附近运行时，电压变化对有功的影响和频率变化对无功平衡的影响都是次要的（2）潮流计算：计算机计算（P-Q分解法）有功—无功功率分解法的基本原理在交流高压电网中，输电线路的电抗要比电阻大得多，系统中母线有功功率的变化主要受电压相位的影响，无功功率的变化则主要受母线电压幅值变化的影响。
在修正方程式的系数矩阵中，偏导数 和 的数值相对于 偏导数 和 是相当小的。
作为简化的第一步，可以将方程式(11—60) 中的子块N 和K 略去不计，即认为它们的元素都等于零。
这样，n 一1+m 阶的方程式(11—60)便分解为一个n 一1阶和一个m 阶的方程:方程式(11—64)和(1l —65)表明，节点的有功功率不平衡量只用于修正.电压的相位，节点的无功功率不平衡量只用于修正电压的幅值。
这两组方程分别轮流进行迭代，这就是所谓有功—无功功率分解法计算题：20’+20’+13’=53’（以下所指均是课本下册） (1) 潮流计算：p41:例题11-3 或者作业题p74:11-5;(2) 无功功率平衡与电压调整：p99:例题12-5 或者作业题p108:12-6 (3) 经济分配：p138:例题14-3或者作业题p150:12-9知识点列举1电力系统组成：电力系统：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的有机整体。

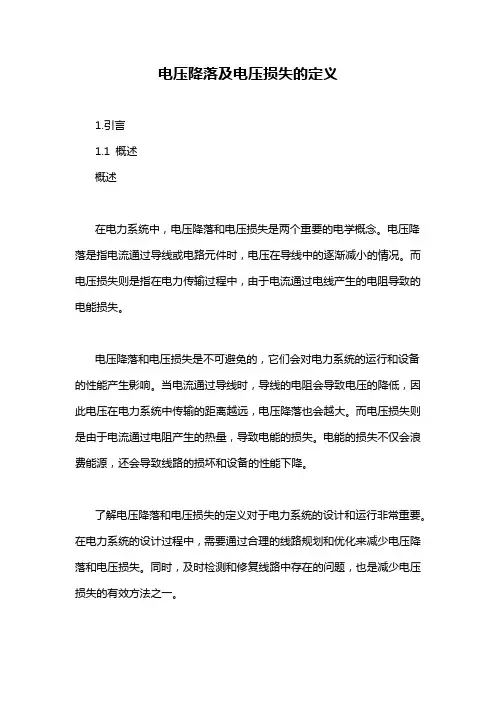

电压降落及电压损失的定义1.引言1.1 概述概述在电力系统中，电压降落和电压损失是两个重要的电学概念。
电压降落是指电流通过导线或电路元件时，电压在导线中的逐渐减小的情况。
而电压损失则是指在电力传输过程中，由于电流通过电线产生的电阻导致的电能损失。
电压降落和电压损失是不可避免的，它们会对电力系统的运行和设备的性能产生影响。
当电流通过导线时，导线的电阻会导致电压的降低，因此电压在电力系统中传输的距离越远，电压降落也会越大。
而电压损失则是由于电流通过电阻产生的热量，导致电能的损失。
电能的损失不仅会浪费能源，还会导致线路的损坏和设备的性能下降。
了解电压降落和电压损失的定义对于电力系统的设计和运行非常重要。
在电力系统的设计过程中，需要通过合理的线路规划和优化来减少电压降落和电压损失。
同时，及时检测和修复线路中存在的问题，也是减少电压损失的有效方法之一。
本文将从电压降落和电压损失的定义出发，探讨它们对电力系统的影响，并提出减少电压损失的方法。
通过深入理解电压降落和电压损失，电力系统的设计和运行将更加高效和可靠。
1.2文章结构1.2 文章结构本文将首先进行引言，概述电压降落及电压损失的重要性和影响。
接着，正文部分将分为两个小节，分别定义电压降落和电压损失。
在定义的基础上，我们将详细讨论电压降落和电压损失对电力系统的影响和重要性。
结论部分将总结电压降落的影响，并探讨一些减少电压损失的方法。
通过本文的阐述，读者将对电压降落及电压损失有更深入的理解，并能够应用相关的措施来解决电力系统中的问题。
1.3 目的本文旨在探讨和解释电压降落及电压损失的定义。
电压降落是指在电流通过导线、电缆或其他电气系统的过程中，电压从输入端到输出端的降低程度。
而电压损失则是指在电气系统中由于电阻、电感、电容等元件的存在，导致电压在传输过程中被消耗或耗散的情况。
理解和定义电压降落及电压损失对于电气工程师、电路设计师和相关领域的专业人士来说至关重要。

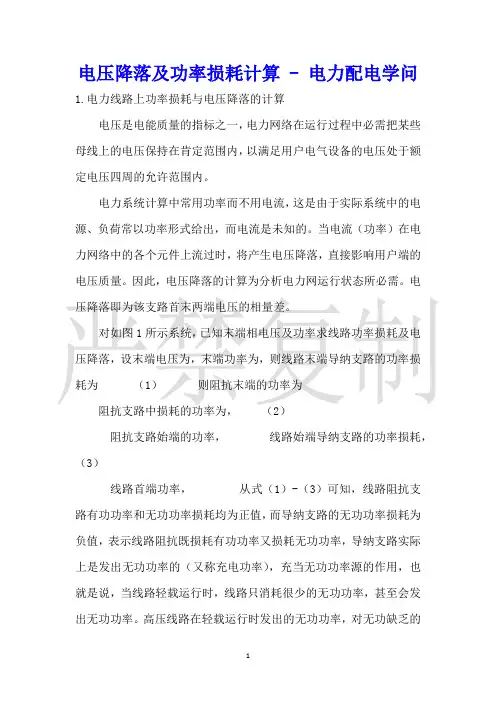

电压降落及功率损耗计算 - 电力配电学问1.电力线路上功率损耗与电压降落的计算电压是电能质量的指标之一，电力网络在运行过程中必需把某些母线上的电压保持在肯定范围内，以满足用户电气设备的电压处于额定电压四周的允许范围内。
电力系统计算中常用功率而不用电流，这是由于实际系统中的电源、负荷常以功率形式给出，而电流是未知的。
当电流（功率）在电力网络中的各个元件上流过时，将产生电压降落，直接影响用户端的电压质量。
因此，电压降落的计算为分析电力网运行状态所必需。
电压降落即为该支路首末两端电压的相量差。
对如图1所示系统，已知末端相电压及功率求线路功率损耗及电压降落，设末端电压为，末端功率为，则线路末端导纳支路的功率损耗为（1）则阻抗末端的功率为阻抗支路中损耗的功率为，（2）阻抗支路始端的功率，线路始端导纳支路的功率损耗，（3）线路首端功率，从式（1）-（3）可知，线路阻抗支路有功功率和无功功率损耗均为正值，而导纳支路的无功功率损耗为负值，表示线路阻抗既损耗有功功率又损耗无功功率，导纳支路实际上是发出无功功率的（又称充电功率），充当无功功率源的作用，也就是说，当线路轻载运行时，线路只消耗很少的无功功率，甚至会发出无功功率。
高压线路在轻载运行时发出的无功功率，对无功缺乏的系统可能是有益的，但对于超高压输电线路是不利的，当线路输送的无功功率小于线路的充电功率时，线路始端电压可能会低于末端电压，或者说末端电压高于始端电压，若末端电压上升可能会导致绝缘的损坏，是应加以避开的，一般为了防止末端电压的上升，线路末端常连接有并联电抗器在轻载或空载时抵消充电功率，避开消灭线路电压过高。
从以上推导不难看出，要想求出始端导纳支路的功率损耗及，必需先求出始端电压。
设与实轴重合，即，如图3-4所示。
图1 电力线路的电压和功率图2 利用末端电压计算始端电压则由(4) 令则有（35）从而得出功率角在一般电力系统中，远远大于δU，也即电压降落的横重量的值δU对电压U1的大小影响很小，可以忽视不计，所以同理，也可以从始端电压、始端功率求取电压降落及末端电压和末端功率的计算公式。
供电电压主要受系统电压、供电线路导线线径、供电线路长度（供电半径）、用电负荷等因素影响。
一般来说，系统电压高，则用户电压高，导线线径粗、供电半径小，则损耗小，电压损失小，负荷小，线路损耗小，电压损失小。
电压质量是作为考核电力系统运行质量的重要内容之一。
由公式△U=（PR+QX）/U知电压降落与线路传输的有功功率，无功功率，线路参数及系统额定电压有关。
线路阻抗越小，传输的有功及无功功率越小，系统额定电压越高，都将使线路上的电压降落相应减小。
电压质量与系统的无功功率是否充足也有密切关系，当系统无功功率过剩时，表现为电压偏高，反之当系统无功功率不足时，表现为电压偏低。
线路距离、电线材料、电线截面、负载、功率因数等因素影响。
改善措施：
根据负载功率情况合理选用铜导线及尽可能大的线截面，设置电容器补偿装置以提高功率因数、减低不必要的线路损耗。
我们先看输电线路中的压降：输出端电压-线路压降=末端电压。
根据欧姆定律，线路有电阻和电流就会有电压U=I*R。
电线是有电阻的，电线在通电的情况下（跟负载通断无关）就会有电流，这个电流可能是很小的（负载开路时），这时一样会产生电压降，这个是空载压降，当然很小。
压降的大小是跟电线的电阻和电线载流量成正比的，很多时候，我们都是要考虑线路的压降这个问题的，特别是线路较长的时候我们主要考虑的就是压降和电线的强度问题。
1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。
2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。
“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。
3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。
4、标么值是指（有名值/实际值）和（基准值）的比值。
5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。
6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。
7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。
8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。
9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。
10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。
11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。
二：思考题1.电力网，电力系统和动力系统的定义是什么？（p2）答:电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
