电子工艺课程设计一、课程目标知识目标:1. 让学生掌握电子元件的基本知识,包括种类、功能及在电路中的应用。
2. 使学生了解常见的电子仪器设备及使用方法,理解其工作原理。
3. 引导学生掌握电子电路的设计与搭建方法,并能运用所学知识解决实际问题。
技能目标:1. 培养学生运用电子仪器设备进行实验操作的能力,提高动手实践技能。
2. 培养学生分析、解决电子电路问题的能力,提升创新设计思维。
3. 培养学生团队协作能力,学会与他人共同完成电子工艺项目。
情感态度价值观目标:1. 激发学生对电子工艺的兴趣,培养良好的学习习惯和探究精神。
2. 培养学生热爱科学,尊重事实,严谨求实的科学态度。
3. 引导学生关注电子技术的发展,认识其在国家经济发展和民生改善中的重要作用,增强社会责任感和使命感。
课程性质:本课程为实践性较强的学科,注重理论知识与实际操作相结合。
学生特点:学生具有一定的电子基础知识,好奇心强,喜欢动手实践,但部分学生对理论知识掌握不够扎实。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的动手实践能力和创新能力。
在教学过程中,关注学生的个体差异,因材施教,使学生在完成课程目标的同时,实现个性化发展。
通过课程学习,使学生能够独立或协作完成电子工艺项目,为未来进一步学习电子技术打下坚实基础。
二、教学内容1. 电子元件基础知识:包括电阻、电容、电感等被动元件的原理与选用,晶体管、集成电路等主动元件的工作原理及应用。
相关教材章节:第一章 电子元件2. 常见电子仪器设备:介绍示波器、信号发生器、万用表等仪器的使用方法和工作原理。
相关教材章节:第二章 电子测量仪器3. 电子电路设计与搭建:学习基本的电路分析方法,实践电路设计、搭建与调试。
相关教材章节:第三章 电路分析与设计4. 实践项目:分组进行电子工艺制作,如制作简单的收音机、放大器等。
相关教材章节:第四章 电子制作实例5. 电子产品制作与调试:学习焊接技术,掌握电路板制作过程,进行产品调试与优化。

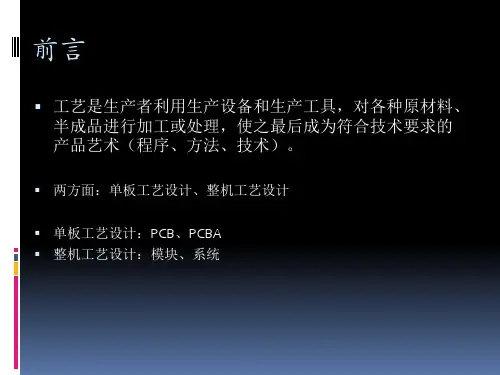

优秀的电子产品工艺设计
优秀的电子产品工艺设计需要考虑以下几个方面:
1. 制造成本:工艺设计需要考虑制造成本,以确保产品在市场上的竞争力。
一种优秀的工艺应当在保证质量的前提下尽可能降低制造成本。
2. 可靠性:电子产品对可靠性的要求非常高,因此工艺设计应考虑如何减少产品的故障率和维修次数,以保证产品的使用寿命和用户体验。
3. 美观度:对于消费类电子产品来说,外观设计也是非常重要的一部分。
工艺设计需要考虑如何使产品外观美观、简洁、符合人机工程学,以吸引消费者的眼球。
4. 生产效率:工艺设计应考虑如何提高生产效率,以降低制造成本和提高产品的生产能力。
例如,通过精简产品组装流程、优化零部件的排布、采用自动生产线等方式。
5. 维修保养:工艺设计需要考虑如何使电子产品易于维修保养,以减少用户的困扰。
例如,设计易于拆卸的外壳、采用可靠、易于更换的连接器等。
优秀的工艺设计应结合产品设计和制造工艺的特点来考虑,不仅要关注产品的外观和使用寿命等方面,还需要具备良好的可制造性和可维护性等工艺要素,以达
到产品质量、可靠性、生产效率和用户满意度的统一。

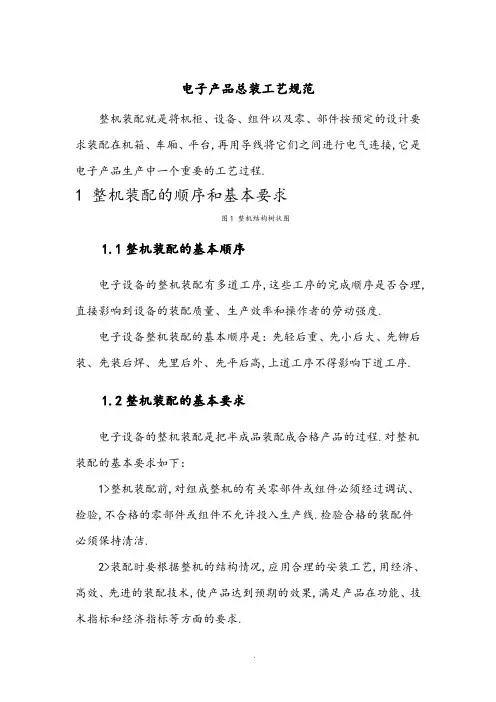

电子产品总装工艺规范整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台,再用导线将它们之间进行电气连接,它是电子产品生产中一个重要的工艺过程.1 整机装配的顺序和基本要求图1 整机结构树状图1.1整机装配的基本顺序电子设备的整机装配有多道工序,这些工序的完成顺序是否合理,直接影响到设备的装配质量、生产效率和操作者的劳动强度.电子设备整机装配的基本顺序是:先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高,上道工序不得影响下道工序.1.2整机装配的基本要求电子设备的整机装配是把半成品装配成合格产品的过程.对整机装配的基本要求如下:1>整机装配前,对组成整机的有关零部件或组件必须经过调试、检验,不合格的零部件或组件不允许投入生产线.检验合格的装配件必须保持清洁.2>装配时要根据整机的结构情况,应用合理的安装工艺,用经济、高效、先进的装配技术,使产品达到预期的效果,满足产品在功能、技术指标和经济指标等方面的要求.3>严格遵循整机装配的顺序要求,注意前后工序的衔接.4>装配过程中,不得损伤元器件和零部件,避免碰伤机壳、元器件和零部件的表面涂敷层,不得破坏整机的绝缘性.保证安装件的方向、位置、极性的正确,保证产品的电性能稳定,并有足够的机械强度和稳定度.5>小型机大批量生产的产品,其整机装配在流水线上按工位进行.每个工位除按工艺要求操作外,要求工位的操作人员熟悉安装要求和熟练掌握安装技术,保证产品的安装质量,严格执行自检、互检与专职调试检查的"三检"原则.装配中每一个阶段的工作完成后都应进行检查,分段把好质量关,从而提高产品的一次通过率.2 整机装配中的流水线2.1流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作,每一个装配工人完成指定操作.在划分时要注意到每人操作所用的时间应相等,这个时间称为流水的节拍.装配的设备在流水线上移动的方式有好多种.有的是把装配的底座放在小车上,由装配工人沿轨道推进,这种方式的时间限制不很严格.有的是利用传送带来运送设备,装配工人把设备从传送带上取下,按规定完成装连后再放到传送带上,进行下一个操作.由于传送带是连续运转的,所以这种方式的时间限制很严格.传送带的运动有两种方式,一种是间歇运动<即定时运动>,另一种是连续均匀运动.每个装配工人的操作必须严格按照所规定的时间拍节进行.完成一部整机所需的操作和工位<工序>的划分,要根据设备的复杂程度、日产量或班产量来确定.2.2流水线的工作方式目前,电视机、收录机的生产,大都有整机装配流水线和印制电路板插焊流水线.其流水节拍的形式,分自由节拍形式和强制节拍形式两种.下面以印制电路板插焊流水线为例加以阐述.1>自由节拍形式自由节拍形式分手工操作和半自动化操作两种类型.手工操作时,装配工人按规定插件,剪掉多余的引线,然后在流水线上传递.半自动化操作时,生产线上配备着具有铲头功能的插件台,每个装配工人独用一台.整块线路板上元件的插装工作完成后,通过传送带送到波峰焊接机上.这种流水线方式的时间安排比较灵活,但生产效率低.2>强制节拍形式采用强制节拍形式时,插件板在流水线上连续运行,每个操作工人必须在规定的时间内把所要求插装的元器件、零件准确无误地插到印制板上.这种方式带有一定的强制性.在选择分配每个工位的工作量时应留有适当的余地,以便既保证一定的劳动生产率,又保证产品质量.这种流水线方式的工作内容简单,动作单纯,记忆方便,可减少差错,提高工效.3整机装配的工艺流程电子产品装配的工序因设备的种类、规模不同,其构成也有所不同,但基本工序并没有什么变化.其过程大致可分为装配准备、装联、调试、检验、包装、入库或出厂等几个阶段,据此来制订出整机装配的最有效工序.一般整机装配工艺的具体操作流程如图2所示.图2 装配工艺流程图由于产品的复杂程度、设备条件、生产场地条件、生产批量、技术力量及操作工人技术水平等情况的不同,因此生产的组织形式和工序也并非一成不变的,要根据实际情况进行适当调整.例如,小批量生产可按工艺流程主要工序进行,若大批量生产,则其装配工艺流程中的印制板装配、机座装配及线束加工等几个工序,可并列进行.在实际操作中,要根据生产人数、装配人员的技术水平等条件来编制最有利于现场指导的工序.3.1 整机装配中的接线工艺1>接线工艺要求导线的作用是用于电路中的信号和电能传输,接线是否合理对整机性能影响较大.如果接线不符合工艺要求,轻则影响电路信号的传输质量,重则使整机无法正常工作,甚至会发生整机毁坏.整机装配时接线应满足以下要求:<1>接线要整齐、美观,在电气性能许可的条件下减小布线面积.如对低频、低增益的同向接线尽量平行靠拢,分散的接线组成整齐的线扎.<2>接线的放置要可靠、稳固和安全.导线的连接、插头与插座的连接要牢固,连接线要避开锐利的棱角、毛边,避开高温元件,防止损坏导线绝缘层.传输信号的连接线要用屏蔽线导线,避开高频和漏磁场强度大的元器件,减少外界干扰.电源线和高电压线连接一定要可靠、不可受力.<3>接线的固定可以使用金属、塑料的固定卡或搭扣,单根导线不多的线束可用胶粘剂进行固定.2>接线工艺<1>配线配线是根据接线表要求准备导线的过程.配线时需考虑导线的工作电流、线路的工作电压、信号电平和工作频率等因素.<2>布线原则整机内电路之间连接线的布置情况,与整机电性能的优劣有密切关系,因此要注意连接线的走向.布线原则如下:①为减小导线间相互干扰,不同用途、不同电位的导线不要扎在一起,要相隔一定距离,或走线相互垂直交叉.例如,输人与输出信号线、低电平与高电平的信号线、交流电源线与滤波后的直流馈电线等.②连接线要尽量短,使分布电感和分布电容减至最小,尽量减小或避免产生导线间的相互干扰和寄生藕合.高频、高压的连接线更要注意此问题.③从线扎中引出分支接线到元器件的接点时,线扎应避免在密集的元器件之间强行通过.线扎在机内分布的位置应有利于分线均匀.④与高频无直接连接关系的线扎要远离高频回路,不要紧靠回路线圈,防止造成电路工作不稳定.⑤电路的接地线要妥善处理.接地线应短而粗,地线按照就近接地原则,避免采用公共地线,防止通过公共地线产生寄生耦合干扰.<3>布线方法①为保证导线连接牢固,美观,水平导线布设尽量紧贴底板,竖直方向的导线可沿框边四角布设.导线弯曲时保持其自然过渡状态.线扎每隔20~30cm以及在接线的始端、终端、转弯、分叉、抽头等部位要用线夹固定.②交流电源线、流过高频电流的导线,应远离印制电路底板,可把导线支撑在塑料支柱上架空布线,以减小元器件之间的耦合干扰.③一般交流电源线采用绞合布线.3.2 整机装配中的机械安装工艺要求整机装配的机械安装工艺要求在工艺设计文件、工艺规程上都有明确的规定,它是指进行机械安装操作中应遵循的最基本要求.其基本要求如下:1>严格按照设计文件和工艺规程操作,保证实物与装配图一致.2>交给该工序的所有材料和零部件均应经检验合格后方可进行安装,安装前应检查其外观、表面有无伤痕,涂敷有无损坏.3>安装时机械安装件的安装位置要正,方向要对,不歪斜.4>安装中的机械活动部分,如控制器、开关等,必须保证其动作平滑自如,不能有阻滞现象.5>当安装处是金属面时,应采用钢垫圈,以减小连接件表面的压强.仅用单一螺母固定的部件,应加装止动垫圈或内齿垫圈防止松动.6>用紧固件安装接地焊片时,要去掉安装位置上的涂漆层和氧化层,保证接触良好.7>机械零部件在安装过程中不允许产生裂纹、凹陷、压伤和可能影响产品性能的其它损伤.8>工作于高频率、大功率状态的器件,用紧固件安装时,不许有尖端毛刺,以防尖端放电.9>安装时勿将异物掉人机内,安装过程中应随时注意清理紧固件、焊锡渣、导线头以及元件、工具等异物.10>在整个安装过程中,应注意整机面板、机壳或后盖的外观保护,防止出现划伤、破裂等现象.3.3 整机装配中的面板、机壳装配面板用于安装电子产品的操纵和控制元器件、显示器件,又是重要的外观装饰部件.而机壳构成了产品的骨架主体,也决定了产品的外观造型,同时起着保护安装其他部件的作用.目前,电子产品的面板、机壳已向全塑型发展.1>面板、机壳的装配要求<1>凡是面板、机壳接触的工作台面,均应放置塑料泡沫或橡胶垫,防止装配过程中划伤其表面.搬运面板、机壳时,要轻拿轻放,不能碰压.<2>为了保证面板、机壳表面的整洁,不能任意撕下其表面的保护膜,保护膜也可以防止装配过程中产生擦痕.<3>面板、机壳间插入、嵌装处应完全吻合与密封.<4>面板上各零部件〕操纵和控制元器件、显示器件、接插部件等〔应紧固无松动,而其可动部分〕控制盒盖、调谐钮等〔的操作应灵活、可靠.2>面板、机壳的装配工艺<1>面板、机壳内部预留有各种台阶及成形孔,用来安装印制电路板、扬声器、显像管、变压器等其他部件.装配时应执行先里后外、先小后大的程序.<2>面板、机壳上使用自攻螺钉时,螺钉尺寸要合适,防止面板、机壳被穿透或开裂.手动或机动旋具应与工件垂直,钮力矩大小适中.<3>应按要求将商标、装饰件等贴在指定位置,并端正、牢固.<4>机框、机壳合拢时,除卡扣嵌装外,用自动螺钉紧固时,应垂直无偏斜、松动.4散热器的装配在电流流过元器件时要产生热量,特别是一些大功率元器件如变压器、大功率晶体管、大规模和功放型集成电路等产生的热量很多,这将使整机温度上升.为确保整机的正常运行,必须对这些部件采取一定的散热措施.散热的方法有自然散热和强迫通风散热两种.自然散热是指利用发热件或整机与周围环境之间的热传导、对流及辐射进行散热.强迫通风散热是利用风机进行鼓风或抽风,以提高整机内空气流动的速度,达到散热的目的.例如,计算机中CPU上安装高速风扇,大功率晶体管加装散热器等.下面只简单介绍晶体管散热器的装配工艺.4.1常见的晶体管散热器常见的晶体管散热器如图3所示,它一般是使用导热系数较高的铜、铝及合金按照一定的形状加工而成.现在铝型材散热器已标准化,使用时可参阅有关手册.图3 常见的晶体管散热器4.2散热器的装配要求①晶体管与散热器之间的紧固件要拧紧,且保证螺钉扭力一致,使晶体管外壳紧贴散热器.②需在晶体管与散热器之间垫绝缘片时,须采用低热阻材料,如硅脂、薄云母片或聚脂薄膜等.为提高散热效果,尽可能不用在管壳下垫绝缘片的方法,而采取在散热器与机架、印制电路板之间绝缘的方法.③安装一只晶体管时,其安装孔应设在散热器基面的中心,如安装两只或三只以上时,其安装孔的位置应设定在基面中心线均等位置上.④大批量组装晶体管与散热器时,应使用装配模具.将螺母、散热器、晶体管<或集成电路>、垫片和螺钉依次放人模具内,使用旋具将晶体管<或集成电路>紧固在散热器上,不能松动.5紧固件的装配在整机装配中,用来使零部件、元器件固定、定位的零件称为紧固零件,简称紧固件.常用的紧固件有螺钉、螺母、螺栓、螺柱、自攻螺钉、垫圈和铆钉等.5.1螺钉的选用十字槽螺钉外形美观,紧固强度高,有利于采用自动化装配.面板上尽量少用螺钉,必要时可采用半沉头或沉头螺钉,以保持平面整齐.当要求结构紧凑、连接强度高、外形平滑时,应尽量采用内六角螺钉或螺栓.如果安装部位是易碎零件<如瓷件、胶木件等>或是较软材料<如铝件、塑料件等>时应使用大平垫圈.连接件中被拧入件是较软材料<如铝件、塑料件等>或是金属薄板时,可采用自攻螺钉.5.2拧紧方法装配螺钉组时,应按顺序分步逐渐拧紧,以免发生结构件变形.拧紧长方形工件的螺钉组时,应从中央开始逐渐向两边对称扩展.拧紧方形工件和圆形工件的螺钉组时,应按交叉顺序进行.选择的螺钉旋具规格要合适,拧紧时旋具应保持垂直于安装孔表面.拧紧或拧松螺母或螺栓时,应尽量选用扳手或套筒,不要用尖嘴钳松紧螺母.拆卸已锈死的螺母、螺栓时,应先用煤油或汽油除锈,并用木锤等进行击打振动,然后再进行拆卸.5.3螺接工艺要求紧固后的螺栓外露的螺纹长度一般不能小于1.5倍螺距.螺钉连接有效长度一般不能小于3倍螺距.沉头螺钉紧固后,其头部应与安装面保持平整.允许稍低于安装面,但不能超过0.2mm.使用弹簧垫圈时,拧紧程度以弹簧垫圈切口压平为准.软、脆材料表面不能直接用弹簧垫圈,且拧紧时拧力要均匀,压力不能过大.弹簧垫圈应装在螺母与平垫圈之间.安装后,对于固定连接的零部件,不能有间隙和松动,活动连接的零部件,应能在规定方向和范围内活动.各零部件表面涂覆层〕电镀或喷漆〔不允许破坏.6 电源的装配电源是整机的一个重要单元部件.一般的电源具有重量较重,发热量较大等特点.为满足整机要求,电源装配时应注意以下几点:1>体积较大重量较重的元器件<如电源变压器、扼流圈等>,应安装在整机的最下部,安装位置可在机壳骨架上.如必须安装在印制板上,也应在印制板两端靠近支撑点处.这样有利于控制整机重心,保持整机平稳.2>发热较大的元器件<如大功率变压器、整流管和调整管等>,应安装在机壳通风孔附近,以便于对流换热.大功率整流管和调整管应使用散热器,并远离其它发热元件和热敏元件.3>某些整机的电源提供多种不同的电压,安装时对各电压生成通道应按要求严格调测,各电压的输出线要保持一定距离.特别要注意电源内带有高压的整机〕如电视机〔,高压端子及高压导线与机壳或机架应充分绝缘,并远离其它导线和地线,以免发生短路.低压和高压电路接地通常称为冷地和热地,应注意用RC元件将冷地和热地隔离,防止电流互相串扰.4>电源变压器会产生50Hz泄漏磁场,对低频放大器有一定影响,会产生交流声.因此,电源部分应与低频放大器隔离或对电源变压器进行屏蔽.。
电子工艺课程设计教案第一章:电子工艺概述1.1 电子工艺的定义与发展1.了解电子工艺的定义及发展历程。
2.掌握现代电子工艺的主要特点。
1.2 电子工艺的基本组成部分1.明确电子工艺的基本组成部分。
2.掌握各种电子元件的性能及应用。
1.3 电子工艺的基本工艺流程1.掌握电子工艺的基本工艺流程。
2.了解各种工艺技术的原理及应用。
第二章:电子元件的识别与检测2.1 电子元件的识别1.掌握常用电子元件的名称、符号及功能。
2.能够准确识别电子电路中的各种元件。
2.2 电子元件的检测1.学会使用万用表等检测工具。
2.掌握各种电子元件的检测方法及注意事项。
2.3 电子元件的焊接与装配1.掌握电子元件的焊接方法及技巧。
2.了解电子装配的基本要求及注意事项。
第三章:简单电子电路的设计与制作3.1 设计原理与方法1.了解电子电路设计的基本原理。
2.掌握电子电路设计的方法与步骤。
3.2 电子电路的制作与调试1.学会使用电子制作工具及设备。
2.掌握电子电路的调试方法及技巧。
3.3 实例:制作一个简单的声光报警电路1.根据设计原理,完成声光报警电路的设计。
2.按照制作步骤,完成声光报警电路的制作与调试。
第四章:电子测量技术与仪器使用4.1 电子测量技术概述1.了解电子测量技术的定义及分类。
2.掌握电子测量技术的基本原理。
4.2 常用电子测量仪器及其使用方法1.了解常用电子测量仪器的作用及特点。
2.学会使用电子测量仪器进行实际测量。
4.3 实例:使用示波器测试信号波形1.了解示波器的作用及原理。
2.学会使用示波器进行信号波形的测试与分析。
第五章:电子工艺作品的组装与调试5.1 电子工艺作品的组装1.掌握电子工艺作品的组装方法及技巧。
2.了解电子工艺作品组装中的注意事项。
5.2 电子工艺作品的调试1.掌握电子工艺作品的调试方法及技巧。
2.能够分析并解决调试过程中遇到的问题。
5.3 实例:组装与调试一个简单的无线遥控器1.根据设计原理,完成无线遥控器的组装。

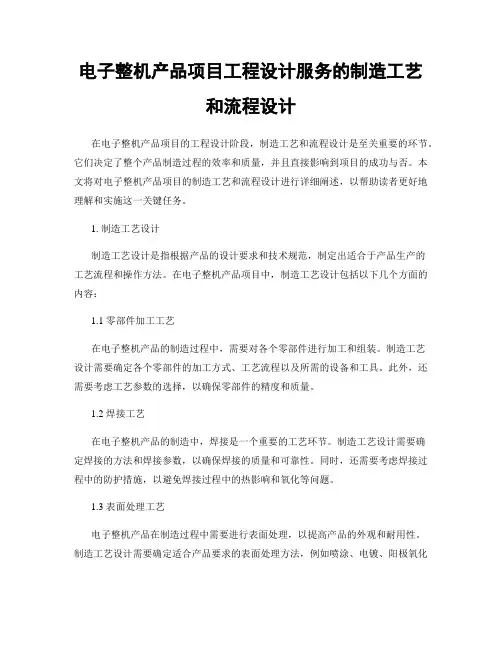

电子整机产品项目工程设计服务的制造工艺和流程设计在电子整机产品项目的工程设计阶段,制造工艺和流程设计是至关重要的环节。
它们决定了整个产品制造过程的效率和质量,并且直接影响到项目的成功与否。
本文将对电子整机产品项目的制造工艺和流程设计进行详细阐述,以帮助读者更好地理解和实施这一关键任务。
1. 制造工艺设计制造工艺设计是指根据产品的设计要求和技术规范,制定出适合于产品生产的工艺流程和操作方法。
在电子整机产品项目中,制造工艺设计包括以下几个方面的内容:1.1 零部件加工工艺在电子整机产品的制造过程中,需要对各个零部件进行加工和组装。
制造工艺设计需要确定各个零部件的加工方式、工艺流程以及所需的设备和工具。
此外,还需要考虑工艺参数的选择,以确保零部件的精度和质量。
1.2 焊接工艺在电子整机产品的制造中,焊接是一个重要的工艺环节。
制造工艺设计需要确定焊接的方法和焊接参数,以确保焊接的质量和可靠性。
同时,还需要考虑焊接过程中的防护措施,以避免焊接过程中的热影响和氧化等问题。
1.3 表面处理工艺电子整机产品在制造过程中需要进行表面处理,以提高产品的外观和耐用性。
制造工艺设计需要确定适合产品要求的表面处理方法,例如喷涂、电镀、阳极氧化等。
此外,还需要考虑表面处理过程中的工艺参数和环境要求,以确保处理效果符合设计要求。
2. 流程设计流程设计是指根据产品的制造需求和生产能力,制定出适合产品生产的生产流程和生产计划。
在电子整机产品项目中,流程设计包括以下几个方面的内容:2.1 生产线布置设计电子整机产品的生产线布置设计是制定生产流程的关键环节。
设计人员需要考虑到生产线上各个工位的任务要求、工位之间的物料流动、设备配置和人员配备等因素,以确保生产线的流畅和效率。
2.2 生产计划安排在电子整机产品项目中,制定合理的生产计划是确保项目进度和交货期的重要措施。
流程设计需要根据制造工艺和产品数量,制定出合理的生产计划,并确定生产过程中所需的物料、设备和人力资源。

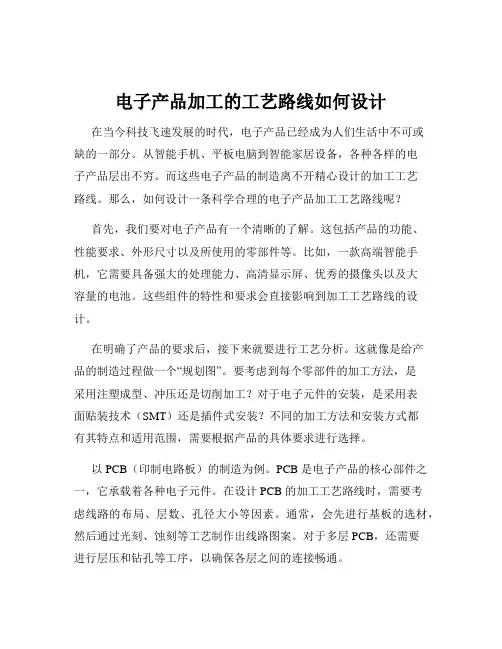

电子产品加工的工艺路线如何设计在当今科技飞速发展的时代,电子产品已经成为人们生活中不可或缺的一部分。
从智能手机、平板电脑到智能家居设备,各种各样的电子产品层出不穷。
而这些电子产品的制造离不开精心设计的加工工艺路线。
那么,如何设计一条科学合理的电子产品加工工艺路线呢?首先,我们要对电子产品有一个清晰的了解。
这包括产品的功能、性能要求、外形尺寸以及所使用的零部件等。
比如,一款高端智能手机,它需要具备强大的处理能力、高清显示屏、优秀的摄像头以及大容量的电池。
这些组件的特性和要求会直接影响到加工工艺路线的设计。
在明确了产品的要求后,接下来就要进行工艺分析。
这就像是给产品的制造过程做一个“规划图”。
要考虑到每个零部件的加工方法,是采用注塑成型、冲压还是切削加工?对于电子元件的安装,是采用表面贴装技术(SMT)还是插件式安装?不同的加工方法和安装方式都有其特点和适用范围,需要根据产品的具体要求进行选择。
以 PCB(印制电路板)的制造为例。
PCB 是电子产品的核心部件之一,它承载着各种电子元件。
在设计 PCB 的加工工艺路线时,需要考虑线路的布局、层数、孔径大小等因素。
通常,会先进行基板的选材,然后通过光刻、蚀刻等工艺制作出线路图案。
对于多层 PCB,还需要进行层压和钻孔等工序,以确保各层之间的连接畅通。
在选择加工设备时,要综合考虑生产效率、精度、成本等因素。
先进的设备往往能够提高生产效率和产品质量,但价格也相对较高。
因此,需要根据企业的实际情况和产品的市场定位来做出合理的选择。
比如,对于大规模生产的产品,可以选择自动化程度高的生产线;而对于小批量、定制化的产品,则可以选择灵活性较强的加工设备。
同时,工艺参数的确定也是至关重要的一环。
这包括加工温度、压力、速度等参数的设置。
例如,在注塑成型过程中,注塑温度、压力和时间的控制会直接影响到塑料制品的质量和尺寸精度。
如果温度过高,可能会导致塑料烧焦;如果压力不足,可能会出现填充不满的缺陷。
实验一Multisim10界面设置及原理图绘制〔2学时,验证型〕实验目的:1.熟悉Multisim10软件根本界面。
2.学习原理图绘制的根本操作。
3.学习Multisim10元件库的操作方法。
实验容:1.绘制单管放大电路:电管放大功能,可通过示波器观察波形变化,还可通过multisim分析出其静态工作点等数据。
2.绘制发光二极管驱动电路,并验证电路功能:当有时间脉冲时,两个与非门会交替产生高电平,从而使得两个小灯泡交替点亮。
3.绘制光柱显示电路,并验证电路功能:如果通过电压大于一个灯的截止频率,第一个灯亮起,如果大于两倍的截止频率第二个灯亮起,以此类推。
4. 绘制四位加法器电路,并验证电路功能:当J1接高电平时,加法器有效。
J2的开关相当于一个时间脉冲,同时传递到4个元件上。
当所有灯都亮起时,J1接低电平,J2由J2由低电平接到高电平,灯*1、*2、*3、*4,依次每次熄灭一个。
实现清零。
5.总线绘制练习,并用字信号发生器对74LS138进展输入,观察数码管的变化:通过字信号发生器产生一个由111到001循环的二进制数。
通过3 线-8 线译码器译码之后传到数码管上,每产生一个二进制数,数码管相对应的一段就亮起。
思考题:1.Multisim仿真软件的优点是什么?Multisim 侧重于模拟数字电路原理特性级仿真分析,不用真正的去连接电路就能实现电路仿真,节省了很多不必要的麻烦2.简述绘制一电路原理图的操作步骤。
①创立图纸、设置其大小②选取所需要的仪器③连线、讲仪器均匀分部于图纸上④电路仿真,验证电路的正确性⑤分析电路所能实现的功能3.虚拟元件和真实元件的区别是什么?使用时应该注意什么问题?虚拟元件就是理想化的元件,没有误差。
使用时应注意什么时候该用虚拟元件,如果用错了,电路实现不了功能,无法运行。
实验二Multisim10虚拟仪表使用〔2学时,验证型〕实验目的:1.熟悉元件库的使用2.熟悉虚拟仪表的使用实验容:1.信号发生器、万用表、示波器的使用2.探测器、逻辑分析仪、逻辑转换仪、字信号发生器的使用3.波特图仪的使用实验步骤:1.信号发生与示波器观察。

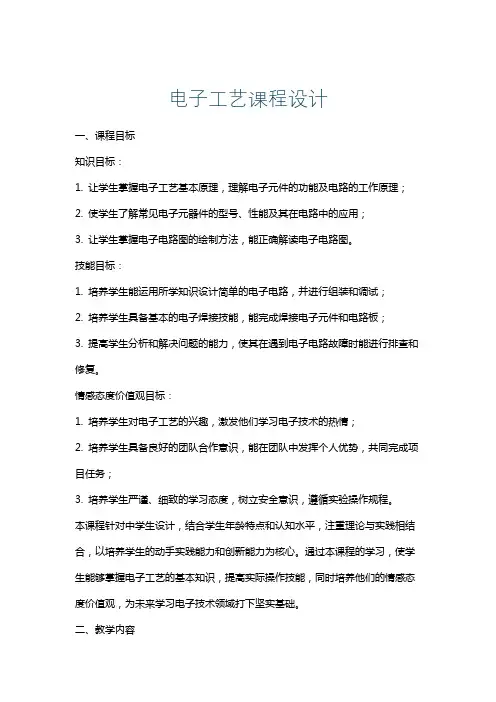

电子工艺课程设计一、课程目标知识目标:1. 让学生掌握电子工艺基本原理,理解电子元件的功能及电路的工作原理;2. 使学生了解常见电子元器件的型号、性能及其在电路中的应用;3. 让学生掌握电子电路图的绘制方法,能正确解读电子电路图。
技能目标:1. 培养学生能运用所学知识设计简单的电子电路,并进行组装和调试;2. 培养学生具备基本的电子焊接技能,能完成焊接电子元件和电路板;3. 提高学生分析和解决问题的能力,使其在遇到电子电路故障时能进行排查和修复。
情感态度价值观目标:1. 培养学生对电子工艺的兴趣,激发他们学习电子技术的热情;2. 培养学生具备良好的团队合作意识,能在团队中发挥个人优势,共同完成项目任务;3. 培养学生严谨、细致的学习态度,树立安全意识,遵循实验操作规程。
本课程针对中学生设计,结合学生年龄特点和认知水平,注重理论与实践相结合,以培养学生的动手实践能力和创新能力为核心。
通过本课程的学习,使学生能够掌握电子工艺的基本知识,提高实际操作技能,同时培养他们的情感态度价值观,为未来学习电子技术领域打下坚实基础。
二、教学内容本课程教学内容主要包括以下三个方面:1. 电子工艺基本原理:- 电流、电压、电阻基本概念及其关系;- 模拟电路和数字电路的基本原理;- 常见电子元件(如电阻、电容、二极管、晶体管等)的原理和功能。
2. 电子元器件及其应用:- 常见电子元器件的型号、性能参数及选用;- 电子电路图的绘制方法;- 电子元器件在电路中的应用实例。
3. 电子电路设计与实践:- 简单电子电路设计、组装和调试;- 电子焊接技能培训;- 故障排查与修复方法。
教学内容安排和进度如下:1. 电子工艺基本原理(第1-2课时)2. 电子元器件及其应用(第3-4课时)3. 电子电路设计与实践(第5-8课时)本课程教学内容紧密围绕课程目标,结合教材相关章节,注重理论与实践相结合,旨在提高学生的电子工艺知识水平和实际操作技能。
电子工艺实习实验设计报告一、实习目的通过本次电子工艺实习实验,使学生熟悉手工焊接的常用工具的使用及其维护与修理,基本掌握手工电烙铁的焊接技术,能够独立完成简单电子产品的安装与焊接。
同时,使学生熟悉印制电路板(PCB)设计步骤和方法,能够根据电路原理图和元器件实物设计并制作印制电路板。
此外,学生还需熟悉常用电子元器件的类别、符号、规格、性能及其使用范围,能查阅有关的电子器件资料。
通过实习,培养学生正确识别和选用电子器件的能力,并熟练使用普通万用表和数字万用表。
最后,学生应了解电子产品的焊接、调试与维修方法,为将来的电子技术学习和研究打下坚实基础。
二、实习要求1. 学生应熟悉常用的电子元器件的识别和测试方法。
2. 学生需练习并掌握正确的焊接方法,能够独立完成简单电子产品的安装与焊接。
3. 学生要了解电子产品的生产工艺文件,能够看懂接线图,理解图上的符号及图注并与实物能一一对照。
4. 学生应认真阅读有关的工艺图纸及文件,并据此独立进行安装、连焊,记录实习过程中的心得、经验和体会。
5. 学生需根据文件调试电子产品,学会利用仪器和工具进行故障排除,使整机达到指标要求。
6. 学生要根据工艺文件的指导,独立封装整机外壳,完成一件正式的产品。
三、实习内容1. 掌握焊接的操作方法和注意事项。
2. 练习焊接技能,包括焊接元件的拆卸与安装。
3. 学习印制电路板(PCB)设计软件,制作简单的PCB。
4. 根据电路原理图和元器件实物,设计并制作一个简单的电子电路。
5. 学习电子产品的调试与维修方法,对完成的产品进行调试和故障排除。
四、实习过程1. 实习开始前,学生要参加安全教育,了解实习过程中的安全注意事项。
2. 学生分组进行实习,每组有一位指导老师负责指导。
3. 学生首先学习焊接技能,掌握常用焊接工具的使用方法,然后进行焊接练习,包括焊接元件的拆卸与安装。
4. 学生学习PCB设计软件,制作一个简单的PCB,并学会使用PCB制作设备进行印刷。

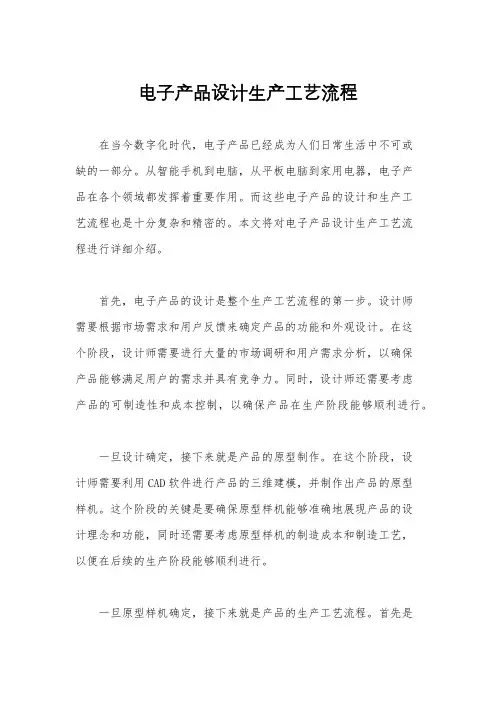

电子产品设计生产工艺流程在当今数字化时代,电子产品已经成为人们日常生活中不可或缺的一部分。
从智能手机到电脑,从平板电脑到家用电器,电子产品在各个领域都发挥着重要作用。
而这些电子产品的设计和生产工艺流程也是十分复杂和精密的。
本文将对电子产品设计生产工艺流程进行详细介绍。
首先,电子产品的设计是整个生产工艺流程的第一步。
设计师需要根据市场需求和用户反馈来确定产品的功能和外观设计。
在这个阶段,设计师需要进行大量的市场调研和用户需求分析,以确保产品能够满足用户的需求并具有竞争力。
同时,设计师还需要考虑产品的可制造性和成本控制,以确保产品在生产阶段能够顺利进行。
一旦设计确定,接下来就是产品的原型制作。
在这个阶段,设计师需要利用CAD软件进行产品的三维建模,并制作出产品的原型样机。
这个阶段的关键是要确保原型样机能够准确地展现产品的设计理念和功能,同时还需要考虑原型样机的制造成本和制造工艺,以便在后续的生产阶段能够顺利进行。
一旦原型样机确定,接下来就是产品的生产工艺流程。
首先是材料采购和加工。
在这个阶段,生产商需要根据产品的设计要求和原型样机的制造工艺来选择合适的材料,并进行加工和制造。
这个阶段的关键是要确保材料的质量和加工工艺的精密度,以确保产品的质量和稳定性。
接下来是电子元器件的采购和组装。
在这个阶段,生产商需要根据产品的设计要求和原型样机的电路设计来选择合适的电子元器件,并进行组装和测试。
这个阶段的关键是要确保电子元器件的性能和稳定性,以确保产品的功能和可靠性。
最后是产品的组装和测试。
在这个阶段,生产商需要将材料和电子元器件进行组装,并进行产品的整机测试和调试。
这个阶段的关键是要确保产品的装配精度和测试准确度,以确保产品的质量和稳定性。
总的来说,电子产品的设计生产工艺流程是一个复杂而精密的过程。
从产品设计到原型制作,再到材料采购和加工,电子元器件的采购和组装,最后到产品的组装和测试,每一个环节都需要精密的操作和严格的控制,以确保产品的质量和稳定性。
第1篇随着科技的飞速发展,电子产品已经成为我们生活中不可或缺的一部分。
从智能手机到智能穿戴设备,从家用电器到工业控制系统,电子产品在各个领域都发挥着重要作用。
而电子产品的制造工艺,则是保证其质量、性能和可靠性的关键。
本文将详细介绍电子产品制造工艺的各个环节。
一、设计阶段1. 原型设计在设计阶段,首先需要根据产品功能、性能、成本等因素,确定产品的基本结构。
设计师会运用CAD(计算机辅助设计)软件进行电路板布局、元件选择、电路设计等,制作出产品原型。
2. 仿真验证在原型设计完成后,通过仿真软件对电路进行模拟,验证电路的稳定性和性能。
仿真验证包括电路仿真、电磁场仿真、热仿真等,以确保产品在实际应用中能够满足设计要求。
3. 设计优化根据仿真结果,对电路进行优化,提高产品的性能和可靠性。
设计优化包括电路简化、元件选择、电路布局优化等。
二、生产阶段1. 元件采购根据设计要求,采购所需的电子元件,包括电阻、电容、二极管、晶体管、集成电路等。
在采购过程中,要确保元件的质量和性能符合标准。
2. 元件加工对采购的元件进行加工,包括切割、打孔、焊接等。
加工过程中,要保证元件的精度和一致性。
3. 贴片加工将加工好的元件贴附到电路板上,包括表面贴装(SMT)和手工焊接。
贴片加工是电子产品制造中的关键环节,直接影响到产品的质量和可靠性。
4. 焊接工艺焊接是连接电路板上的元件的关键工艺,包括手工焊接和机器焊接。
焊接过程中,要保证焊接点的可靠性、稳定性和美观性。
5. 组装与调试将贴片加工好的电路板组装成产品,并进行调试。
调试过程包括功能测试、性能测试、稳定性测试等,确保产品符合设计要求。
三、品质控制1. 进料检验在元件采购和加工过程中,对进料进行检验,确保元件的质量和性能符合标准。
2. 过程检验在生产过程中,对关键工艺环节进行检验,如焊接、组装等,确保产品质量。
3. 出厂检验产品组装完成后,进行全面的出厂检验,包括外观检查、功能测试、性能测试等,确保产品符合标准。
大一电子工艺课程设计一、课程目标知识目标:1. 掌握电子工艺基本原理,理解电子元件的功能、特性和应用。
2. 学习电路图的绘制方法,能够阅读并分析简单的电子电路图。
3. 了解常用的电子测量方法,掌握基本仪器的使用。
技能目标:1. 能够运用所学知识设计简单的电子电路,并进行组装和调试。
2. 培养动手能力,熟练使用电子仪器、工具,进行基本的焊接和测量操作。
3. 提高问题解决能力,能够诊断并排除电子电路中的常见故障。
情感态度价值观目标:1. 培养对电子工艺的兴趣,激发学生的学习热情和创新精神。
2. 培养团队合作意识,学会与他人共同完成项目任务。
3. 增强环保意识,了解电子废弃物的处理方法,关注可持续发展。
课程性质:本课程为大一电子专业的基础实践课程,旨在培养学生的实际操作能力和电子电路设计能力。
学生特点:大一学生已具备一定的电子基础知识,但实践经验不足,对实际操作有较高的兴趣。
教学要求:结合课程性质和学生特点,注重理论与实践相结合,强化实践操作环节,提高学生的综合能力。
通过本课程的学习,使学生能够达到上述具体的学习成果,为后续专业课程打下坚实基础。
二、教学内容1. 电子元件的基本原理与功能:包括电阻、电容、电感、晶体管等常用电子元件的特性、符号及应用。
教材章节:第一章 电子元件2. 电路图的绘制与分析:学习电路图的规范,掌握常用电路图形符号,能够阅读和分析简单电路图。
教材章节:第二章 电路图的绘制与分析3. 常用电子测量方法与仪器:介绍电压、电流、电阻等基本测量方法,学习使用万用表、示波器等常用电子测量仪器。
教材章节:第三章 电子测量方法与仪器4. 电子电路的设计与组装:学习基本的电路设计方法,进行实际电路的组装和调试。
教材章节:第四章 电子电路设计与实践5. 焊接技术与工艺:掌握焊接的基本技巧,学习制作和维修电子设备所需的焊接工艺。
教材章节:第五章 焊接技术与工艺6. 故障诊断与排除:分析电子电路常见故障,学习诊断和排除故障的方法。
电子产品设计生产工艺流程
一、产品设计
1、设计前的研究
首先,电子产品设计的前期研究是重中之重。
要准确获取顾客的需求,需要充分了解用户的消费习惯、产品使用情况及功能要求。
此外,还需要
了解市场竞争形势,以免设计的产品落后于市场,造成资源的浪费。
2、构想设计
一旦明确用户的实际需求,就可以开始进行构想设计。
此步骤是电子
产品设计的关键步骤,设计人员需要重视外观的设计,使产品更具有吸引力,同时要强调内部的结构设计,要与外形设计协调,使得内部的构造能
够满足产品的使用需求。
3、工艺设计
在设计完外形结构之后,就可以开始进行工艺设计。
此步骤要求设计
人员有较高的理解能力,要能够准确分析该产品实际工艺制造的步骤以及
所使用的材料,对产品的制造技术和加工工艺等都要尽量把控。
4、设计完成
至此,电子产品的设计就完成了。
设计人员要对其设计的产品进行质
量检测,并以此为基础,完成产品的实际生产制造。
二、产品生产
1、制造准备
在制造准备阶段,需要准备相应的原材料,确保生产需要的原料充足,同时也要把握库存的数量,避免过多或过少的库存备货。
2、设备组装。
电子工艺毕业设计题目电子工艺毕业设计题目随着科技的不断发展,电子工艺作为电子信息工程专业的重要课程之一,对于学生的综合能力培养起着至关重要的作用。
而毕业设计则是电子工艺课程的重要组成部分,旨在让学生将所学知识应用于实际工程项目中,提升其实践能力和创新思维。
本文将探讨几个电子工艺毕业设计题目,旨在帮助学生找到适合自己的研究方向。
一、基于MEMS技术的微型传感器设计与制作MEMS(Micro-Electro-Mechanical Systems)技术是一种将微纳加工技术与传感器技术相结合的新兴领域,具有体积小、功耗低、响应速度快等优点。
本课题要求学生通过研究相关文献,设计并制作一种基于MEMS技术的微型传感器,如压力传感器、加速度传感器等。
同时,需要进行相关的测试和性能评估。
二、柔性电子技术在智能穿戴设备中的应用研究随着智能穿戴设备的兴起,柔性电子技术成为了该领域的研究热点之一。
本课题要求学生研究柔性电子技术在智能穿戴设备中的应用,如柔性传感器、柔性显示屏等。
学生需要设计并制作一种具有创新性的智能穿戴设备原型,并进行相关的性能测试和评估。
三、基于图像处理的智能家居系统设计与实现智能家居系统是将传感器、通信技术和智能控制技术相结合,实现家居设备的自动化控制和智能化管理的系统。
本课题要求学生研究基于图像处理的智能家居系统,如人脸识别、动作检测等。
学生需要设计并实现一种智能家居系统原型,并进行相关的性能测试和评估。
四、电子废弃物的环境友好处理技术研究随着电子产品的普及和更新换代速度的加快,电子废弃物的处理成为了一个全球性的环境问题。
本课题要求学生研究电子废弃物的环境友好处理技术,如回收利用、无害化处理等。
学生需要设计并实现一种电子废弃物处理装置,并进行相关的性能测试和评估。
五、基于物联网技术的智能农业系统设计与实现物联网技术在农业领域的应用可以提高农业生产效率和资源利用率,实现智能农业的目标。
本课题要求学生研究基于物联网技术的智能农业系统,如土壤湿度监测、自动灌溉等。
大学电子工艺课程设计一、课程目标知识目标:1. 掌握电子工艺基本原理,了解电子元器件的功能、特性和应用。
2. 学习电路图的绘制方法,能读懂并分析常见的电子电路。
3. 熟悉PCB设计流程,掌握电路板布局、布线技巧。
技能目标:1. 能够运用所学知识,设计简单的电子电路,并进行仿真测试。
2. 熟练操作电子工艺设备,完成电路板制作、焊接及调试。
3. 培养团队协作能力,学会与他人共同分析问题、解决问题。
情感态度价值观目标:1. 培养学生对电子工艺的兴趣,激发创新意识,提高实践能力。
2. 培养学生严谨、细致、负责的工作态度,养成良好的工程素养。
3. 增强学生的环保意识,注重电子废弃物的合理处理。
课程性质:本课程为实践性较强的专业课程,旨在培养学生的实际动手能力和创新能力。
学生特点:大学年级学生,具备一定的电子基础知识和动手能力,对电子工艺感兴趣,希望提高自身实践能力。
教学要求:结合课程性质和学生特点,注重理论与实践相结合,充分调动学生的积极性,提高学生的实际操作技能和创新能力。
通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 电子工艺基本原理:包括欧姆定律、基尔霍夫定律等基本电路定律,电子元器件的原理与特性,如电阻、电容、电感、晶体管等。
教材章节:第一章 电子元器件及其特性2. 电路图绘制与分析:学习电路图的绘制方法,分析常见电子电路,如放大器、滤波器、振荡器等。
教材章节:第二章 电路分析与设计3. PCB设计:介绍PCB设计软件,讲解电路板布局、布线原则及抗干扰措施。
教材章节:第三章 PCB设计基础4. 电子电路仿真:运用Multisim等仿真软件,进行电子电路仿真测试。
教材章节:第四章 电子电路仿真5. 电路板制作与焊接:讲解电路板制作流程,实操焊接技术,如表面贴装、通孔焊接等。
教材章节:第五章 电路板制作与焊接技术6. 调试与优化:介绍调试方法,分析常见故障,学会优化电路性能。
电子产品装配工艺设计规范方案一、引言随着电子产品的迅速发展,电子产品装配工艺的设计规范变得尤为重要。
本方案旨在制定一套科学合理的电子产品装配工艺设计规范,提高产品装配质量,降低生产成本,提升企业竞争力。
二、工艺流程设计1.产品分析:对电子产品进行功能分析、结构分析和工艺分析,明确装配工艺的需求和要求。
2.工序划分:根据产品结构和装配要求,将整个装配过程划分为若干个工序,确保每个工序的功能和责任清晰明确。
3.工艺路线确定:根据产品的特点和装配工艺流程,制定合理的工艺路线,包括装配工序的先后顺序、工序之间的关系等。
4.工艺参数确定:确定每个工序的加工参数,保证产品的性能稳定和一致性。
三、工艺设备和工具1.设备选择:根据产品的特点和装配要求,选择合适的装配设备,确保能够满足装配工艺的需要。
2.工具配置:根据每个工序的具体要求,配置合适的装配工具,保证能够高效、准确地完成装配任务。
四、质量控制1.工艺检验:在每个关键工序和重要工序完成之后,进行工艺检验,确保装配工艺的准确性和稳定性。
2.工艺优化:根据装配过程中出现的问题和不足,及时进行工艺优化,提高装配效率和质量。
3.工艺记录:对每个关键工序和重要工序进行详细的工艺记录,包括装配过程中的操作、参数设置、质量检验等信息。
五、作业标准和培训1.作业标准制定:制定详细的作业标准,包括装配过程的操作要求、参数设置、质量控制要求等,确保每个工序的装配质量。
2.培训与考核:对装配工艺操作人员进行培训,培养他们的专业技能和质量意识,定期进行考核,确保装配工艺的稳定和一致性。
六、安全与环保1.安全管理:制定安全操作规程,确保装配工艺操作人员的人身安全,减少事故和伤害的发生。
2.环境保护:制定环境保护措施,减少装配过程中对环境的污染,提高企业的社会形象。
七、持续改进1.定期评估:定期评估装配工艺的质量和效果,及时发现问题和不足,进行改进和优化。
2.创新研发:关注行业发展趋势和新技术应用,积极开展创新研发工作,提高装配工艺的竞争力和先进性。
目录1、绪论 (2)1.1单片机概述 (2)1.2课题概述 (3)2、系统硬件原理及设计 (4)2.1核心器件AT89C51介绍 (4)2.2硬件电路设计 (6)2.2.1设计目的 (6)2.2.2 电路设计原理 (6)2.2.3 总体电路设计 (6)2.2.4单片机电路设计 (7)2.2.5 显示电路设计 (7)2.2.6 晶振时间电路设计 (8)2.2.7 控制电路设计 (8)2.2.8 输出电路设计 (9)3.系统软件设计 (9)3.1总体流程图 (9)3.2单片机音阶代码实现 (10)3.3单片机产生不同频率脉冲信号的原理: (12)3.4音乐代码实现 (14)3.4.1音乐代码库的建立方法 (14)3.4.2选曲 (15)3.4.3歌曲的设计 (15)3.5键控子程序 (18)3.5.1 播放/暂停子程序 (18)3.5.2 曲目选择子程序 (19)4.电路仿真调试 (21)4.1仿真平台 (21)4.2仿真测试 (21)4.3测试总结 (24)五、心得体会 (25)参考文献 (26)附录一:程序设计 (27)附录二:实物照片 (41)1、绪论1.1 单片机概述单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
概括的讲,一块芯片就成了一台计算机。
MCS-51单片机是美国INTEL公司于1980年推出的产品,与MCS- 48单片机相比,它的结构更先进,功能更强,在原来的基础上增加了更多的电路单元和指令,指令数达111条,MCS-51单片机可以算是相当成功的产品,一直到现在,MCS-51系列或其兼容的单片机仍是应用的主流产品,各高校及专业学校的培训教材仍与MSC-51单片机作为代表进行理论基础学习。
MCS-51系列单片机主要包括8031、8051和8751等通用产品。
DP-51S单片机仿真实验仪是由广州致远电子有限公司设计的DP系列单片机仿真实验仪之一,是一种功能强大的单片机应用技术学习、调试。
《电子工艺设计》课程报告
电子工艺设计100秒计时器实验报告
学院:物理电气信息学院
专业班级:2011级通信工程1班
姓名:安昱(12011243986)
合作者:蒋逸群
指导教师:陈潮红
完成时间:2013 年 4 月
一、实验目的
1.学会正确使用各种基本的电学元件并掌握其在电路中的正确接法;
2.熟悉和掌握100秒计时器的工作原理和制作过程以及所需原材料;
3.初步掌握基本的电路组装及焊接技术和原理;
4.了解电子工艺设计的基本内涵。
二、实验器材
100秒计时器实验所需器材
三、实验原理及基本结构
1、集成块的作用
CD4024:是串行计数器。
所有的计数器为主从触发器。
计数器在时钟下降沿进行计数。
CR为高电平时,对计数器进行清零。
由于在时钟输入端使用斯密特触发器,对脉冲上升和下降时间无限制,所有输入和输出均经过缓冲。
74HC132:输入端用斯密特触发器,输入信号的上升和下降时间没有限制。
CD4511:是一个用于驱动共阴极LED(数码管)显示器的BCD码—七段码译码器.特点:具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。
可直接驱动LED显示器。
CD4618:是一个双BCD同步计数器,由两个相同的计数器组成。
数码管:由发光二极管构成的七段显示器,能够显示十进制数。
2、电路原理
(1)电路中的交流电压220V通过电源变压器降为电路所需的9V,通过整流、滤波限流、稳压等结构电路,将信号送入逻辑电路中,同时在电路装有清零、暂停以及计数开关按钮来控制电路的通信和计时操作,又配名触发器对电路中信号电平的敏感程序来控制电路的相关操作,通过集成电路芯片CD4024、CD4511、74HC132以及CD4518等逻辑功能,最后将十进制数的代码经过CD4511译码器译出,然后通过译码驱动器点亮对应的二极管段,最后通过七段码显示器,显示00到99的十进制数,从而达到电路计时的效果。
(2)组合电路的设计通过多种集成电路的相互配合实现其所需的逻辑功能。
对于100秒计时器,不仅需要将输入的信号进行整流、滤波、限流、稳压等一系列操作后,得到电路所需的稳压脉冲信号,再通过数字电路的相关逻辑集成电路,将脉冲信号通过一系列的变形和转换,从而转换成人们实际所用和可以利用的信号。
四、制作主要流程
1.在器材室领取并清点所需器材,用万用表初步检查元件是否完好;
2.在微机室听取陈潮红老师讲解电路原理;
3.用砂纸打磨单面附铜板并清洗附铜板;
4.转印,将电路图转印至打磨合格的附铜板上;
5.腐蚀,即将转印好的附铜板浸入三氯化铁溶液中,利用铁比铜的活动性
强的原理将未覆盖碳粉的部分腐蚀后,取出电路板晾干并涂抹松香;
6.用打孔机将铜板上的焊接点打孔;
7.装配元件并焊接,按从小到大,从低到高的顺序焊接;
8.测试并调试电路。
五、调试电路
1.通电前的检查:先对照装配图检查各种元件是否安装正确,再用万用表
依次检查焊点是否有虚焊或短路的地方,检查原件的连接与工作状态
等;
2.接通电源进行观察:接通电源,观察有无冒烟、异味、元件发烫等现象;
若有,应关掉电源,重新重复步骤一;
3.接通电源观察显示结果与目标结果是否一致:接通电源,发现在按计数
键的情况下计时器没有开始计数。
首先认为是开关的问题,于是用万用
表测开关,发现开关是正常的,排除了开关的问题;用万用表检查停止
键引申的电路时发现有两个无关联的焊点间通路,所以就认为是短路造
成开始键无功能,排除短路原因时发现原因是腐蚀的时候没有把两根线
路间的铜腐蚀完全,导致了短路;
4.处理完发现的问题后再次接通电源测试功能:显示结果与目标结果一
致;将焊接好的百秒计时器与手机上的计时功能同步开启校验误差,发
现误差在3秒以内,属于合格品。
六、心得体会
一、对电子工艺设计这门实践课程有了初步的系统了解。
我了解到了用烙铁焊接普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程等。
这些知识通过一个周的实践环节我掌握的很透彻。
我想在以后的学习生活中它会对我有所帮助。
二、实践出真知,实践是掌握真理的唯一标准,没有实践就没有发言权。
所有发明创造都是在实践中认证,实验中改进,实验中成功的。
所以说实践中的动手能力很大一部分决定了实践的好坏。
在此次实践实习中,我充分利用现有条件锻炼自己动手技能和焊接技巧,提高了自己解决问题的能力和理论转化实践的能力。
比如在做100秒计时器时,好几个焊接点之间的距离特别小,焊接难度很大,通过我多次试验最终焊接成功。
总的来说这次电子工艺的实训,将数字电路课上的部分所学通过百秒计时器成功的转化成了产品,将理论带到了实践中,是一次很好的实践机会。
学到了如何利用现有资源去完成任务和如何更好的和搭档协作完成任务!这使得我更期待下次的实训!
七、成果展示和制作花絮。
