半导体量子阱激光器什么是量子阱量子阱(quantum well)是一种半导体结构,是指将两个能带较窄的半导体材料之间夹入一个能带较宽的材料而形成的材料结构。
量子阱激光器的工作原理量子阱激光器是利用半导体异质结构储能的原理,将电能转化为光能的半导体光电器件。
量子阱激光器的主要部分是由一系列宽度为数个纳米量级的“量子阱”和宽度大约为1微米的背域构成。
当外加电压作用整个器件时,电子和空穴在“量子阱”内发生复合,从而发射出相干性很好的激光光子,光强度迅速地增强。
量子阱激光器的特点量子阱激光器采用的是半导体亚微米制造工艺,由于这种工艺存在一些优点,因此它也具有独特的性能。
输出效率高量子阱激光器具有输出效率高,输出功率大,并且发光波长锁定精度高等优点。
目前,半导体量子阱激光器已逐渐取代气体激光器、半导体激光器和半导体激光二极管,成为现在的主流激光器。
寿命长量子阱激光器寿命较长,保持持续较高的电光转换效率,使用寿命优于其他半导体激光器器件。
量子阱激光器的加工制造和更可靠的工程设计为半导体激光器的发展奠定了坚实的基础。
小型化量子阱激光器具有小型化的优点,因为它们由亚微米制造工艺制造而成,可以被集成到其他芯片中,这一点也可以使得芯片的体积变得更小。
波长可调节量子阱激光器波长可调节,可以进行多波长发射。
这种波长可变暴露了它在目标检测和应急救援系统中的应用。
量子阱激光器的应用量子阱激光器已经成为现代科技领域的重要组成部分。
它的应用范围非常广泛,如光通信系统、制造加工、医学检测等领域。
光通信系统量子阱激光器是进行光通信的关键设备之一,被广泛应用于通信、信息处理和数据存储。
随着物联网的发展,量子阱激光器在物联网应用领域也越来越广泛。
制造加工量子阱激光器的高功率和小型化特点,使得它可以激发大功率的光束,加热加工材料,成为高精度的工业生产设备。
医学检测量子阱激光器在医学检测领域也有着广泛的应用。
例如,用于检测医疗的光谱分析,这也为临床疾病医治提供了帮助。
量子阱半导体激光器简介量子阱半导体激光器是一种基于半导体材料的激光器,其核心结构是量子阱。
量子阱是一种在半导体材料中形成的人工结构,通过限制电子和空穴在垂直方向上的运动,可以实现能带的调控和载流子的局域化。
这样的结构使得量子阱半导体激光器具有优异的光学性能和应用前景。
工作原理量子阱半导体激光器利用电子和空穴复合放射出光子的原理来产生激光。
其工作原理可以简单描述为以下几个步骤:1.注入载流子:通过外加电压或注入电流,将电子和空穴注入到量子阱结构中。
这些载流子会在量子阱中进行运动并最终发生复合过程。
2.载流子局域化:由于量子阱结构的限制,载流子会在垂直方向上被局域化。
这种局域化效应使得载流子在水平方向上进行多次碰撞,并增加了载流子之间相互复合的机会。
3.载流子复合:在量子阱中,电子和空穴会通过自发辐射的方式发生复合。
这个过程中释放出的能量将以光子的形式辐射出来。
4.光放大:释放出的光子会在量子阱结构中来回反射,并被不断放大。
由于在激光器结构中引入了光反馈环境,使得其中一部分光子经过受激辐射过程而进一步增强,形成相干和定向性很好的激光输出。
结构设计量子阱半导体激光器的结构设计是实现其优异性能的关键。
一般情况下,其主要包括以下几个部分:1.量子阱层:量子阱层是激光器结构中最重要的组成部分。
通过选择不同材料、控制厚度和形状,可以实现对能带结构和载流子局域化效应的调控。
常用的材料包括GaN、InGaAs等。
2.波导层:波导层用于引导和限制激光波长在有效范围内传播。
通常采用高折射率材料与低折射率材料的结构,形成光波在其中传播的通道。
3.反射镜:反射镜用于增强激光的放大效果。
一般情况下,激光器结构中会包含两个反射镜,其中一个是高反射镜,用于将光子反射回波导层;另一个是输出镜,用于从激光器中输出部分光子。
4.电极:电极用于注入电流并控制载流子的注入和分布。
通过调节电极的设计和布局,可以实现对激光器性能的进一步优化。

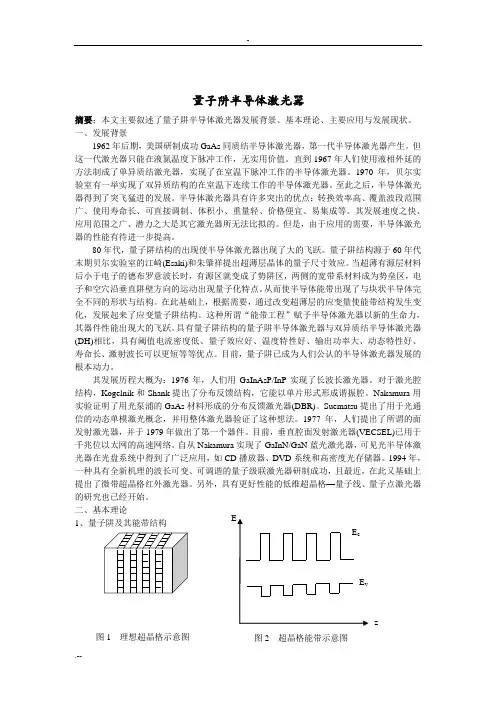

量子阱半导体激光器摘要:本文主要叙述了量子阱半导体激光器发展背景、基本理论、主要应用与发展现状。
一、发展背景1962年后期,美国研制成功GaAs同质结半导体激光器,第一代半导体激光器产生。
但这一代激光器只能在液氮温度下脉冲工作,无实用价值。
直到1967年人们使用液相外延的方法制成了单异质结激光器,实现了在室温下脉冲工作的半导体激光器。
1970年,贝尔实验室有一举实现了双异质结构的在室温下连续工作的半导体激光器。
至此之后,半导体激光器得到了突飞猛进的发展。
半导体激光器具有许多突出的优点:转换效率高、覆盖波段范围广、使用寿命长、可直接调制、体积小、重量轻、价格便宜、易集成等。
其发展速度之快、应用范围之广、潜力之大是其它激光器所无法比拟的。
但是,由于应用的需要,半导体激光器的性能有待进一步提高。
80年代,量子阱结构的出现使半导体激光器出现了大的飞跃。
量子阱结构源于60年代末期贝尔实验室的江崎(Esaki)和朱肇祥提出超薄层晶体的量子尺寸效应。
当超薄有源层材料后小于电子的德布罗意波长时,有源区就变成了势阱区,两侧的宽带系材料成为势垒区,电子和空穴沿垂直阱壁方向的运动出现量子化特点。
从而使半导体能带出现了与块状半导体完全不同的形状与结构。
在此基础上,根据需要,通过改变超薄层的应变量使能带结构发生变化,发展起来了应变量子阱结构。
这种所谓“能带工程”赋予半导体激光器以新的生命力,其器件性能出现大的飞跃。
具有量子阱结构的量子阱半导体激光器与双异质结半导体激光器(DH)相比,具有阈值电流密度低、量子效应好、温度特性好、输出功率大、动态特性好、寿命长、激射波长可以更短等等优点。
目前,量子阱已成为人们公认的半导体激光器发展的根本动力。
其发展历程大概为:1976年,人们用GaInAsP/InP实现了长波长激光器。
对于激光腔结构,Kogelnik和Shank提出了分布反馈结构,它能以单片形式形成谐振腔。
Nakamura用实验证明了用光泵浦的GaAs材料形成的分布反馈激光器(DBR)。
半导体激光器件中的量子阱与电子能带结构分析半导体激光器件是一种重要的光电子器件,广泛应用于通信、医疗、工业和军事等领域。
量子阱是制造半导体激光器件时经常使用的一种结构,通过控制量子阱的尺寸和材料参数,可以实现更高效的光电转换和更低的能耗。
本文将对半导体激光器件中的量子阱和电子能带结构进行详细的分析。
首先,我们来了解一下量子阱的基本概念。
量子阱是由两个能禁带较宽的材料夹紧一个能带较窄的材料形成的。
其中,能带较窄的材料被称为“量子阱层”,而能带较宽的材料被称为“禁带材料”或“组分材料”。
量子阱通过局域化电子在能隙中形成束缚态,从而实现对电子的限制和控制。
在半导体材料中,电子能带结构对于激光器件的性能至关重要。
电子能带结构由价带和导带组成,其中价带是电子禁带以下的能态,导带是电子禁带以上的能态。
对于半导体材料,导带带有自由电子,在外界的激励下可以跃迁到价带中,产生辐射并产生激光效应。
量子阱结构在激光器件中起到了至关重要的作用。
首先,量子阱的宽度决定了束缚态能级的分立程度。
当量子阱的宽度小于一定值时,能级间的能隙大到足以限制电子的运动,使得电子能态分立得足够好。
这种分立的能级结构可以实现更高效的电子注入和激光输出。
其次,量子阱的材料参数对于电子能带结构的调控具有重要意义。
材料参数包括化合物的能带偏移、能带压缩和晶格匹配等。
能带偏移是指禁带材料和量子阱层之间的能带错位,通过调节能带偏移可以调整量子阱的能带结构。
能带压缩是指量子阱层与禁带材料之间的应变,应变会影响量子阱中的电子和空穴有效质量,进而影响能态的分立程度。
晶格匹配则是指量子阱层和其它材料之间的晶格结构的匹配程度,晶格匹配好可以减小缺陷的形成。
在实际制备半导体激光器件时,我们可以通过分子束外延、金属有机化学气相沉积和金属有机化学液相沉积等方法来制备量子阱结构。
这些方法可以精确地控制量子阱的尺寸和形貌,从而实现对电子能带结构的精细调控。
此外,量子阱的材料选择也对电子能带结构产生了重要影响。
老年人如何保护自己的财产安全随着社会的发展和进步,老年人的生活水平不断提高,手中的财产也逐渐增多。
然而,由于老年人在信息获取、认知能力和防范意识等方面相对较弱,使得他们成为了财产安全容易受到威胁的群体。
为了保障老年人的财产安全,让他们能够安享晚年,以下是一些实用的建议。
一、增强防范意识老年人要时刻保持警惕,不轻易相信陌生人。
对于那些主动上门推销产品、提供服务或者声称可以帮助办理各种手续的人,要多加留意,核实其身份和资质。
不要随意透露个人的财务信息,如银行账号、密码、存款金额等。
遇到可疑情况,及时与家人或信任的朋友商量,或者向警方咨询。
同时,要警惕各种诈骗手段。
如今,诈骗分子的手段层出不穷,如电话诈骗、网络诈骗、保健品诈骗、投资理财诈骗等。
老年人要了解常见的诈骗套路,比如“中奖”骗局、“冒充公检法”骗局、“高额回报投资”骗局等。
记住“天上不会掉馅饼”,不要被所谓的“好处”所迷惑。
二、妥善保管重要物品老年人要妥善保管好自己的重要物品,如身份证、银行卡、存折、房产证等。
不要将这些物品随意放置,最好放在安全可靠的地方,如保险柜或者带锁的抽屉。
如果需要使用这些物品,用完后要及时放回原处。
此外,对于密码的设置和保管也要格外小心。
密码不要设置得过于简单,如生日、电话号码等容易被猜到的数字。
同时,不要将密码写在纸上或者告诉他人,以免造成财产损失。
三、谨慎进行投资理财在投资理财方面,老年人要谨慎选择。
不要盲目跟风,不要轻信那些承诺高额回报、低风险的投资项目。
在进行投资之前,要充分了解投资产品的风险和收益情况,咨询专业的金融机构或者理财顾问。
对于一些新兴的投资方式,如互联网金融、虚拟货币等,老年人由于对其了解较少,更要谨慎对待。
如果没有足够的知识和经验,最好不要轻易涉足。
四、注意消费陷阱在消费过程中,老年人也要注意防范陷阱。
购买商品或服务时,要仔细查看合同条款,了解价格、质量、售后服务等方面的内容。
对于那些需要预付款的消费项目,要谨慎考虑,避免商家跑路或者服务不到位导致财产损失。
量子阱半导体激光器的的基本原理及其应用无研01 王增美(025310)摘要:本文主要阐述了量子阱及应变量子阱材料的能带结构,以及能态密度和载流子有效质量的变化对激光器阈值电流等参数的影响,简要说明了量子阱激光器中对光场的波导限制。
最后对量子阱半导体激光器的应用作了简要的介绍,其中重点是GaN 蓝绿光激光器的发展和应用。
引言半导体激光器自从1962年诞生以来,就以其优越的性能得到了极为广泛的应用,随着新材料新结构的不断涌现和制造工艺水平的不断提高,其各方面的性能也不断得到改善,应用范围也不在再局限于信息传输和信息存储,而是逐渐渗透到材料加工、精密测量、军事、医学和生物等领域,正在迅速占领过去由气体和固体激光器所占据的市场。
20世纪70年代的双异质结激光器、80年代的量子阱激光器和90年代出现的应变量子阱激光器是半导体激光器发展过程中的三个里程碑。
制作量子阱结构需要用超薄层的薄膜生长技术,如分子外延术(MBE )、金属有机化合物化学气相淀积(MOCVD )、化学束外延(CBE )和原子束外延等。
我国早在1974年就开始设计和制造分子束外延(MBE )设备,而直到1986年才成功的制造出多量子阱激光器,在1992年中科院半导体所(ISCAS )使用国产的MBE 设备制成的GRIN-SCH InGaAs/GaAs 应变多量子阱激光器室温下阈值电流为1.55mA ,连续输出功率大于30mW ,输出波长为1026nm [4]。
量子阱特别是应变量子阱材料的引入减少了载流子的一个自由度,改变了K 空间的能带结构,极大的提高了半导体激光器的性能,使垂直腔表面发射激光器成为现实,使近几年取得突破的GaN 蓝绿光激光器成为新的研究热点和新的经济增长点,并将使半导体激光器成为光子集成(PIC )和光电子集成(OEIC )的核心器件。
减少载流子一个自由度的量子阱已经使半导体激光器受益匪浅,再减少一个自由度的所谓量子线(QL )以及在三维都使电子受限的所谓量子点(QD )将会使半导体激光器的性能发生更大的改善,这已经受到了许多科学家的关注,成为半导体材料的前沿课题。
量子阱半导体激光器引言量子阱半导体激光器(quantum well semiconductor laser)是一种利用量子阱结构实现的半导体激光器。
其具有较小的发射阈值电流、高效率、高速调制特性等优点,在通信、雷达、医学和科学研究等领域有广泛应用。
本文将对量子阱半导体激光器的原理和应用进行探讨。
量子阱半导体激光器的原理量子阱半导体激光器的原理基于半导体材料中的能带结构和电子能级的量子限制效应。
量子阱是一种在材料中形成的极薄的区域,其中的电子仅能在垂直方向上做束缚运动。
这种限制使得材料的禁带宽度变窄,电子在阱内的能量级离散。
因此,量子阱结构能够有效地限制电子运动,提高激光器的效率。
量子阱结构量子阱结构一般由两种不同宽度的材料层交替叠加而成。
其中,较宽的材料层称为障垒层(barrier),用于限制电子在垂直方向上的运动。
较窄的材料层称为量子阱层(well),用于限制电子在平面上的运动。
通过调节障垒层和量子阱层的宽度和组分,可以实现对激光器波长和特性的控制。
激光器结构量子阱半导体激光器的基本结构包括n型和p型的半导体层和量子阱结构层。
其中n型和p型层的作用是形成电子和空穴注入区,而量子阱结构层则是光放大区。
通过在结构中引入反射镜和耦合器件等元素,可以实现激光器的进一步增强和光输出。
量子阱半导体激光器的性能和特点量子阱半导体激光器具有以下性能和特点:低发射阈值电流由于量子阱结构的限制性,激活载流子在阱内的束缚效应增强,从而减小了发射阈值电流。
因此,量子阱半导体激光器具有低阈值电流的特点,可以降低功率消耗,提高激光器的效率。
高光束质量量子阱半导体激光器中的电子和空穴限制在较小的空间内运动,使得光场分布更加集中和稳定,光束质量更高。
这使得激光器能够产生更细致的光束,提供更好的输出性能。
宽光谱调制带宽量子阱半导体激光器的响应速度较快,可以在高频率下实现光强调制。
通过在量子阱结构中引入电流或光的调制,可以实现高速的光通信和调制功能。
