第四章光缆_光纤光缆制造技术与材料制造

光纤光缆生产工艺流程介绍光纤光缆是一种用于传输光信号的电子通信线缆。

它由光纤和光缆两部分组成，光纤是一种非常细长的玻璃或塑料材料，用于传输光信号；光缆则是将多根光纤进行保护和组织的结构。

本文将介绍光纤光缆的生产工艺流程。

光纤生产工艺流程1. 原料准备光纤的主要原料是二氧化硅和有机物。

制造光纤的第一步是准备这些原料。

二氧化硅通常以石英砂的形式使用，并通过高温炉进行熔融处理。

有机物则是用于改善光纤的强度和柔韧性。

2. 熔制和拉伸在熔制和拉伸的过程中，原料将被转化为光纤的形式。

首先，石英砂被放入炉中进行高温熔融处理，形成液态玻璃。

然后，通过拉伸和加热这些液态玻璃，在拉力的作用下逐渐变成光纤的细丝。

这个过程称为拉伸。

3. 包层和包覆拉伸后的光纤需要进行包层和包覆的处理，以保护光纤并改善其光学特性。

包层一般使用二氧化硅或其他折射率较低的材料，将光纤包裹在内。

包覆则是在包层的基础上再施加一层保护层，一般使用PVC或尼龙等材料。

4. 切割和检验完成包层和包覆后，光纤需要经过切割和检验的过程。

切割是将较长的光纤进行截断，得到标准长度的光纤。

检验是对光纤进行质量检验，包括检查光纤表面是否平整、是否存在损伤等。

光缆生产工艺流程1. 光纤编织和组织在光缆的生产过程中，首先需要将多根光纤编织成一个光纤束，然后进行组织和排列。

编织是将多根光纤按照一定的顺序进行交叉编织，以增加光缆的柔韧性和强度。

组织是将编织好的光纤束进行整齐排列，形成光缆的结构。

2. 防护和护套光缆需要进行防护和护套的处理，以保护光纤不受外界环境的损害。

防护是在光纤周围添加一层防护材料，如钢丝或聚氯乙烯等，以增强光缆的强度和耐压性。

护套是在防护层的基础上再添加一层保护套，一般使用聚乙烯或聚氯乙烯等材料。

3. 绝缘和填充绝缘是在光缆的光纤束和防护层之间添加绝缘材料，如泡沫聚乙烯等，以提高光缆的绝缘性能和电气性能。

填充是在光缆内部填充一些填充材料，如硅胶或油膏等，以填满光缆的空隙和保持光缆的圆形。

光纤制备工艺【光纤制备工艺】一、光纤的历史其实啊，光纤的历史可以追溯到很久以前。

早在 1870 年，英国的廷达尔就观察到光可以沿着弯曲的水流传播，这算是对光传导的早期探索。

然而，真正现代意义上的光纤发展始于 20 世纪中叶。

20 世纪 50 年代，英国科学家卡帕尼就成功发明了玻璃光导纤维。

但当时的光纤损耗非常高，达到了每千米 1000 分贝，这意味着光在传输过程中几乎完全消失，所以无法用于实际通信。

到了 60 年代，华裔科学家高锟博士提出了利用纯净的玻璃材料制作光纤可以大大降低损耗的理论。

这一理论为光纤通信的实用化奠定了基础。

在众多科学家的努力下，到了 70 年代，光纤的损耗降低到了每千米 20 分贝以下，这使得光纤通信成为了可能。

说白了就是，经过几十年的发展，光纤从一个新奇的概念逐渐变成了改变我们通信方式的重要技术。

二、光纤的制作过程1. 预制棒制备1.1 化学气相沉积法（CVD）这是制备光纤预制棒的常用方法之一。

简单来说，就是把一些化学气体混合在一起，在高温下发生化学反应，生成玻璃沉积物，一层一层地堆积在芯棒上，形成预制棒。

比如说，就像我们做蛋糕的时候，把面粉、鸡蛋、糖等材料一层一层地加进去，最后做成一个大蛋糕坯子。

1.2 改进的化学气相沉积法（MCVD）这个方法是在 CVD 的基础上改进的。

它是在一根石英管内进行反应，通过外部的加热装置让化学气体发生反应，形成玻璃层沉积在石英管内壁。

打个比方，这就好像在一个空心的竹筒里面涂涂料，一层一层地涂，最后形成一个厚厚的涂层。

1.3 气相轴向沉积法（VAD）这种方法是让反应在底部发生，生成的玻璃向上沉积。

想象一下，就像是从下往上堆沙子，最后堆成一个大沙堆的样子。

2. 拉丝有了预制棒之后，接下来就是拉丝啦。

把预制棒放在高温炉中加热，直到它变得像麦芽糖一样柔软，然后通过一个拉丝塔，在重力和牵引的作用下，拉成细细的光纤。

这就好比我们拉面条，把一大块面团拉成又细又长的面条。

光纤生产流程及工艺流程光纤是一种用于传输光信号的高性能通信介质，其制造过程需要经过多个工艺步骤。

本文将详细介绍光纤的生产流程及工艺流程。

一、前期准备工作光纤的生产需要准备一些原材料和设备。

原材料包括二氧化硅、掺杂剂等。

设备包括拉制机、熔融炉、涂布机等。

在准备工作完成后，可以开始光纤的制造过程。

二、制备光纤前体棒将二氧化硅和掺杂剂粉末按一定比例混合，并通过熔融炉加热熔化。

然后，将熔融的物料注入拉制机中的石英坩埚，控制温度和拉速度，使其形成光纤前体棒。

光纤前体棒是光纤制备的基础材料。

三、拉制光纤将光纤前体棒放入拉制机中，通过加热和拉伸的方式，逐渐将光纤前体棒拉制成细长的光纤。

拉制过程中，要控制温度、拉速度和拉力等参数，确保光纤的质量和性能。

同时，还要进行在线监测和控制，及时发现和修复可能出现的缺陷。

四、涂覆光纤将拉制好的光纤通过涂布机进行涂覆。

涂布机会在光纤表面涂覆一层保护层，用于保护光纤，并提高其机械强度和耐用性。

涂覆过程需要控制涂布剂的喷涂厚度和速度，以及烘干温度和时间等参数，确保保护层的质量和性能。

五、光纤测试与检验制备好的光纤需要进行测试和检验，以确保其质量和性能达到要求。

常用的测试方法包括光学测试、机械测试和物理测试等。

光学测试主要包括衰减、插入损耗和模场直径等指标的测量。

机械测试主要包括抗弯曲、拉伸和挤压等强度测试。

物理测试主要包括热膨胀系数和折射率等参数的测量。

六、打包和交付测试合格的光纤经过打包处理，包装成卷状或束状，并进行标识和记录。

然后，按照客户订单和要求进行交付。

总结：光纤的生产流程及工艺流程包括前期准备工作、制备光纤前体棒、拉制光纤、涂覆光纤、光纤测试与检验以及打包和交付等步骤。

每个步骤都需要严格控制工艺参数，以确保光纤的质量和性能。

光纤的生产过程需要多种设备和测试仪器的配合，同时也需要专业的技术人员进行操作和监控。

通过对光纤生产流程及工艺流程的研究和改进，可以不断提高光纤的制造效率和质量，满足不断增长的通信需求。

光纤光缆制造的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光纤光缆制造的流程一、准备工作阶段。

在进行光纤光缆制造之前，需要开展一系列的准备工作。

光纤光缆工艺技术光纤光缆工艺技术是指制造、安装和维护光纤光缆所使用的技术和方法。

光纤光缆是一种将光信号传输到远距离的重要通信介质，它广泛应用于通信、互联网、电视和其他各种领域。

下面将介绍光纤光缆工艺技术的主要内容。

首先，光纤光缆的制造工艺是光纤光缆工艺技术的基础。

光纤光缆的制造主要分为以下几个步骤：光纤产线的制造、缆芯的制造和纤维覆盖。

光纤产线的制造是将原材料经过加工和拉丝工艺制造成光纤的过程，这个过程需要控制好加热温度和拉丝速度等参数。

缆芯的制造是将光纤包裹在保护层中，其中包括填充材料和强化材料。

纤维覆盖是将缆芯包裹在外层保护层中，通常使用聚乙烯或聚氯乙烯材料。

在整个制造过程中，需要严格控制每个步骤的质量和工艺参数，以确保光纤光缆的性能。

其次，光纤光缆的安装工艺是光纤光缆工艺技术的重要组成部分。

光纤光缆的安装一般分为室内和室外两种情况。

室内光缆的安装主要是将光缆穿过楼层、墙壁和楼梯等结构，需要使用合适的配件和工具进行固定和保护。

室外光缆的安装主要是将光缆埋入地下或架空，需要考虑到地形、环境和施工条件等因素，确保光缆的稳定性和安全性。

在安装过程中，需要遵循相关的安装规范和标准，以确保光纤光缆的可靠性和性能。

最后，光纤光缆的维护工艺是光纤光缆工艺技术的补充。

光纤光缆的维护主要包括保护和修复两个方面。

保护是指在安装完成后，采取措施防止光纤光缆受到损坏或破坏，如埋设光缆的保护措施和定期巡检光缆的状态等。

修复是指在光缆发生故障或损坏时，采取相应的措施修复光缆的功能和性能，如寻找故障点和更换受损的部分等。

在维护过程中，需要使用专业的工具和设备，并根据具体情况制定相应的维护计划和方法。

光纤光缆工艺技术的不断进步和发展，使得光纤通信系统的传输速度和带宽得到了大幅提升。

光纤光缆的制造、安装和维护工艺的不断改进，使得光纤光缆能够更好地适应不同环境和应用需求。

随着物联网、5G和云计算等新兴技术的发展，光纤光缆工艺技术将会继续发挥重要的作用，推动信息通信技术的发展和应用。

光纤光缆—搜狗百科光纤光缆光纤就是光导纤维丝的简称，通常是指单根的光导纤维丝，光缆是用光导纤维丝制造的传输信号缆，它有抗外力保护的多项措施，内含的光导纤维数量不一从单根光纤光缆到几根甚至十几根的都有！是传送光波的介质波导。

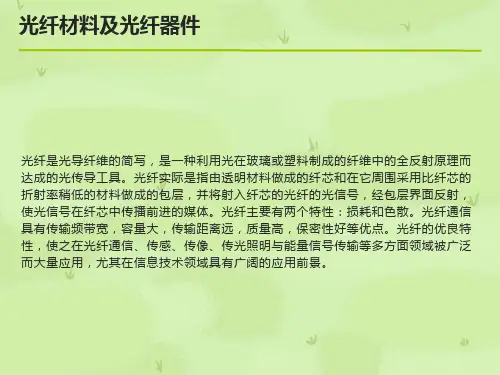

光纤是由成同心圆的双层透明介质构成的一种纤维。

使用最广泛的介质材料是石英玻璃(SiO2)。

内层介质称为纤芯，其折射率高于外层介质（称为包层）。

通过在石英玻璃中掺锗、磷、氟、硼等杂质的方法调节纤芯或包层的折射率。

通信用光纤的传输波长主要为0.8～1.7微米的近红外光。

光纤的芯径因类型而异，通常为数微米到100微米，外径大多数约为125微米。

它的外面有塑料被覆层。

光缆由单根或多根光纤组合并加以增强和保护制成。

光缆可以在各种环境下使用。

光缆的制造方法与电缆相似。

光纤通信是现代信息传输的重要方式之一。

它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。

受国内“宽带中国”战略的推动，国内光纤光缆行业目前正处于行业高峰期，但行业增速将逐步放缓。

2012年光纤光缆行业需求达1.4亿芯公里，同比增长27%，2013年宽带建设高峰持续，但预计增长有限，考虑到2013年移动将进行大规模LTE建设，我们仍给予行业8%的增速。

但应引起我们关注的是行业产能仍在不断扩大中，国内主流厂商亨通光电、中天科技、烽火通信在2012年均有较大扩产动作，部分厂商2013年仍将继续扩产。

预计2013年行业产能将超过1.7亿芯公里，大幅超出行业需求2千万芯公里。

因此，预计2013年起，光纤价格将进入下行通道。

数据显示，2013年，国内光纤光缆填充膏的需求量已达到6.7万吨，预计到2018年，国内光纤光缆填充膏需求将达8.7万吨。

《通信产业“十二五”规划》要求2015年光纤入户覆盖量达到2011年的3.4倍，年均复合增长率为35.8%，移动通信、三网融合等对数据流量的巨大需求促使运营商对主干网络升级，这些都将成为驱动光纤光缆市场发展的动力。

光纤的制造过程主要包括以下步骤：
1. 预制棒的制造：预制棒的制造是光纤制造的核心环节，主要包括沉积和加工两个过程。

沉积过程是在高纯度气体中，通过汽相沉积技术，形成透明材料。

然后进行加工，使这个材料成为特定尺寸和形状的预制棒。

2. 拉丝：将预制棒放入拉丝塔中，在高温下将其拉制成细丝。

这个过程需要精确控制温度和速度，以确保光纤的直径和强度。

3. 涂覆：拉制出的光纤非常细，容易断裂，因此需要在其表面涂覆一层保护层，以增加其机械强度。

涂覆材料通常是塑料或树脂。

4. 测试：完成涂覆后，需要对光纤进行一系列测试，以确保其性能符合标准。

包括折射率测试、强度测试和衰减测试等。

5. 包装：通过包装工序，光纤被封装成可以在实际使用中安装和使用的光缆。

这个过程需要考虑保护光纤、方便运输和使用等因素。

总的来说，光纤的制造是一个高技术含量的过程，需要精确控制各种参数，以确保最终产品的性能和质量。

同时，制造过程中的每一步都需要经过严格的质量控制，以保证最终产品的可靠性和一致性。

《光纤传导原理与技术》课程标准一、课程简介光纤传导原理与技术课程是一门涉及物理学、光学、电子学等多个领域的综合性课程。

本课程旨在帮助学生了解光纤的基本原理和技术，掌握光纤在通信、传感、医疗等领域的应用，培养学生对现代科技领域的兴趣和发展潜力。

本课程将在校内进行，以课堂教学和实验操作相结合的方式进行。

二、教学目标1.了解光纤的基本结构和性质，如光线在光纤中的传播模式、色散效应等。

2.掌握光纤的制造技术和工艺，包括光缆的生产流程、光纤传输质量的评估等。

3.了解光纤在通信、传感、医疗等领域的应用和发展趋势，培养学生对现代科技领域的兴趣。

三、教学内容与安排第一章：光纤基础1.光纤的定义和基本结构2.光纤的材料和制造工艺3.光线在光纤中的传播模式和色散效应第二章：光纤传输特性1.光纤传输损耗和带宽特性2.光纤传输质量的评估指标3.光纤的稳定性问题第三章：光纤通信技术1.光纤通信系统的基本组成和工作原理2.光信号的调制和解调技术3.光纤通信网络的发展和应用前景第四章：光纤在各领域的应用1.光纤在通信领域的应用和优势2.光纤在传感领域的应用和原理3.光纤在医疗领域的应用和前景第五章：实验操作1.实验器材准备：认识光纤实验设备，了解实验操作流程。

2.实验操作：制作简单的光纤传输实验装置，进行光信号在光纤中的传输实验，评估实验结果。

3.实验报告：整理实验数据和结果，撰写实验报告。

四、教学方法与手段本课程将采用多种教学方法和手段，包括课堂教学、实验教学、案例分析、小组讨论等。

教师将注重引导学生主动思考、动手实践，培养学生独立思考和创新的能力。

教学手段将充分运用现代科技，如利用多媒体教学、网络资源等，使学生能够更加全面、生动地了解和学习相关知识。

同时，教师将鼓励学生参与学术研究、实践活动，提高学生对本领域的兴趣和深入了解的能力。

五、评估方式本课程的评估方式包括以下方面：1.课堂表现：包括参与课堂讨论、回答问题等。

2.实验报告：包括实验数据记录、分析等。

光缆生产，加工及制造工艺重点内容:原料提纯工艺，预制棒汽相沉积工艺，拉丝工艺，套塑工艺，余长形成，松套水冷，绞合工艺，层绞工艺难点:汽相沉积工艺参数确定，拉丝环境保护，余长的控制，梯度水冷的控制，绞合参数的选择主要内容:通信用光纤是由高纯度SiO2与少量高折射率掺杂剂GeO2，TiO2，Al2O3，ZrO2和低折射率掺杂剂SiF4(F)或B2O3或P2O5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。

而通信用光缆是将若干根（1～2160根）上述的成品光纤经套塑，绞合，挤护套，装铠等工序工艺加工制造而成的实用型的线缆产品。

在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。

目前，世界上将光纤光缆的制造技术分成三大工艺.光纤制造工艺的技术要点:1.光纤的质量在很大程度上取决于原材料的纯度，用作原料的化学试剂需严格提纯，其金属杂质含量应小于几个ppb，含氢化合物的含量应小于1ppm，参与反应的氧气和其他气体的纯度应为6个9（99.9999％）以上，干燥度应达－80℃露点。

2.光纤制造应在净化恒温的环境中进行，光纤预制棒，拉丝，测量等工序均应在10000级以上洁净度的净化车间中进行。

在光纤拉丝炉光纤成形部位应达100级以上。

光纤预制棒的沉积区应在密封环境中进行。

光纤制造设备上所有气体管道在作业间歇期间，均应充氮气保护，避免空气中潮气进入管道，影响光纤性能。

3.光纤质量的稳定取决于加工工艺参数的稳定。

光纤的制备不仅需要一整套精密的生产设备和控制系统，尤其重要的是要长期保持加工工艺参数的稳定，必须配备一整套的用来检测和校正光纤加工设备各部件的运行参数的设施和装置。

以MCVD工艺为例：要对用来控制反应气体流量的质量流量控制器（MFC）定期进行在线或不在线的检验校正，以保证其控制流量的精度；需对测量反应温度的红外高温测量仪定期用黑体辐射系统进行检验校正，以保证测量温度的精度；要对玻璃车床的每一个运转部件进行定期校验，保证其运行参数的稳定；甚至要对用于控制工艺过程的计算机本身的运行参数要定期校验等。
