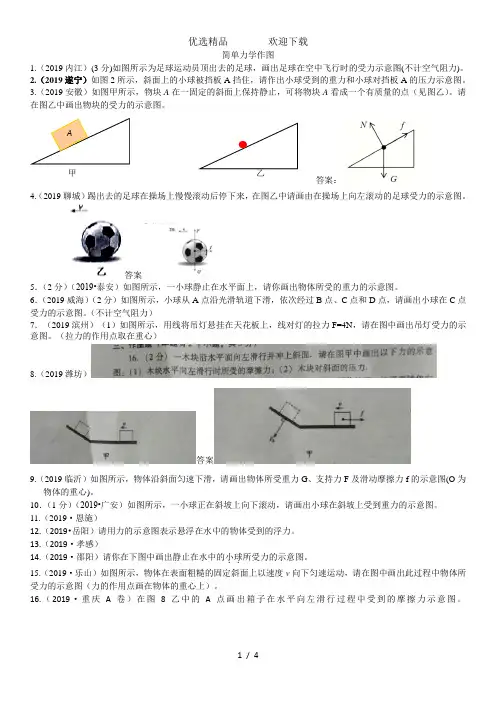

【2019最新】中考物理力学作图分类复习专题训练无答案_第一部分力的示意图此种题型要看清题目，常犯错误就是画蛇添足，把不该画的力画上去了，要记住只画题目要求要画的力，要注意“水平方向”“光滑”“不计空气阻力”等词语1、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计）2、如图是地球表面附近的一些物体，请画出飞机所受重力的示意图3、如下图所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。

4、传送带上有一个物体M,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上图中画出M受力情况的示意图．5 、如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。

请你画出木块在水平面上滑动时的受力示意图6、一木块受到撞击后在粗糙的的水地平面上滑行了一段距离后停下。

请画出该木块在滑行时的受力示意图7、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。

8、如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图9、一木块静止在斜面上，在图中画出这个木块所受各力的示意图10、在图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。

在图中画出砖块在竖直方向所受各力的示意图。

11、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。

12、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。

13、货物如图所示随传送带一起匀速斜向上运动，请画出货物受到力的示意图14、作出图中锤子对钉子的压力示意图15、在下面右图中,一个小球正在下沉，请画出木球所受到的各力。

16、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图。

17．在易拉罐内装进适量的水，能使罐侧立而不倒下。

请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。

18．在图中画出小球受力的示意图．19. 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

20.一重为G的物体A将它放到向右作匀速运动的传送带上，不计空气阻力，请画出它在接触到传送带的一刹那间的受力示意图。

21.粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。

22.如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

23.小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重为和支持力的示意图。

24.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．25.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。

26.一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。

AB 图727.一根绳子系着一个泡沫小球，悬挂在一个带电体A 右边，小球静止时与带电体A 等高且不接触。

请画出小球受力示意图。

28.如图14所示，A 物体放置在B 物体上，A 物体随着B 物体在外力F 的作用下，由静止开始运动。

请画出A 物体所受摩擦力f 和B 物体所受重力G 的示意图 （其中G>f ）。

29.作出图中物体对各支持面的压力的示意图。

30.在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。

在科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。

当无风时托盘测力计的示数为15N ；当迎面吹着飞机的风速达到20m/s 时，托盘测力计的示数为7N ，请画出此时飞机模型受到的升力的图示。

31、如图所示，图甲中把装满水的玻璃杯盖上纸片倒置过来，纸片不下落，请画出纸片受力的示意图。

32．如图7所示，物体A 置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。

33、如图所示的水桶，是在—个最小外力作用下所处的状态。

作出它此时的受力示意图。

34.、如图11所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。

（图中已标出摩擦力的作用点）第二部分 杠杆力臂示意图此类注意：动力和阻力都必须要作用在杠杆上，认清支点和动力阻力的方向35、在下面右图中画出抽水机手柄A 点所受动力F1的力臂L1和B 点所受阻力F2的示意图。

36、如下面左图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意37、图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图 38、古代护城河上安装的吊桥可以看成一个杠杆，如图上面右图所示，请你在图中画出动力F1和动力臂L1。

39．许多居民楼墙外用铁三角架搁放空调主机，如图7所示，要使铁架较为牢固、安全。

应把主机放在A 处还是B 处，请你在选择的主机上画出它的重力示意图和重力对O 点的力臂。

40、如图所示，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中画出动力F1第三部分 作最小的力此种题型作图方法为：找出支点和最佳动力作用点，连接两点成一条直线，作力的方向与连线垂直。

41、出使杠杆AB 在图示位置静止时所用最小的力的作用点和方向。

42、画出使杠杆在图丙所示位置静止时，需在杠杆上加一个力F ，要使这个力最小，请在图上画出F 的示意图，并标明它的力臂。

43．如图15所示，使用羊角锤拔钉子，动力作用在锤柄上A 点．请作出拔钉子时所用最小动力F1的示意图及阻力F2的力臂L2．44、如图所示的水桶，是在一个最小外力作用下G O所处的状态。

作出它此时的受力示意图28、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向45、画出使杠杆在图丙所示位置静止时，需在杠杆上加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂46.（1）如图为一油桶的横断面的示意图，若要使油桶向左侧倒，请作出所用的最小力F。

（2）在图中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留画图痕迹）。

（3）在图中加上一个动力F1，使弯折的轻质杠杆保持平衡，要求所用的动力最小。

第四部分：滑轮组组装此类注意附加条件：如“站在地面上”“最省力”“滑轮的个数最少”等47.（1）在图中，一个站在地面上的人通过滑轮组将重物提到高处，请画出滑轮组的绕线。

（2）请在图中画出用滑轮组提升重物最省力的绕绳情况。

（3）站在地面上的人用力把重物提到高处，请在图中画出滑轮组绳子的绕法。

（4）请你按要求分别画出图中三个滑轮组绳子的绕法。

48.要用滑轮组将陷在泥坑中的汽车拉出来，在图中分别画出最省力的绕绳方法。

49、在下面左图中，画出滑轮组的绕线方法，要求省2/3的力。

50、小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？51、某人站在地上，用一根只能承受600N的绳子提起1700N的重物，应该怎样装配滑轮组（不计滑轮重）？请画出装配图（两种方法）52、用一个滑轮组提升物体，物体上升1m，绳子自由端拉出3m，请你画出滑轮个数最少的装配图。

第五部分：图像题此类题目的要点：一定要看清图象中的横轴和纵轴各表示什么量，二是确定图象的起点，三是认清题目中表示的量的变化。

53、一个物体始终只受到两个力F1和F2的作用，一开始物体处于静止状态，且F1=F0。

在t1时间内保持F1不变，只改变F2的大小，此过程中物体所受合力方向始终与F1方向相同。

图1中可以表示F2大小随时间变化的图象是（）54、某学生做以下实验：先在一只玻璃水槽中注入一定量的水，后将盛有小石子的塑料小船放入水里（如图2），测得船底到液面的距离为h；再每隔一定时间向水里加食盐并搅动，直至水中食盐剩余。

在他所绘制的吃水线至船底距离h随加盐量而变化的图象中（如图3）正确的是（）55、星期天晚上，小红从家里出去散步，图5描述了她散步过程的距离s（m）与散步所用时间t(min)之间的函数关系。

依据图象，下面描述符合小红散步情景的是（）。

A. 从家出发，到了一个公共阅报栏，看了一会儿报，就回家了B. 从家出发，到了一个公共阅报栏，看了一会儿报后，继续向前走了一段，然后回家了。

C. 从家出发，一直散步（没有停留），然后回家了D. 从家出发，散了一会儿步，就找同学去了，18min后才开始返回56、如图2所示，将一挂在弹簧秤下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前。

图2A、B、C、D中能正确反映弹簧秤示数F与圆柱体下表面到水面距离h关系的图象是（）57、某课外兴趣小组，将塑料小桶中分别装满已知密度的四种不同液体后，用弹簧秤称它们的重，记录了下表的数据。

（1）通过分析此表，小红同学发现液体密度与弹簧秤示数之间有一定规律。

能正确反映这一规律的图象是_________。

（2）若小桶中盛满密度未知的某种液体时弹簧秤的示数为2.3牛，小红推算出了该液体的密度是_________千克/米3。

58、如图所示，能正确描述受力面积相同时固体压强与压力大小关系的图像是 ( )59、如图所示是利用每秒闪光10次的照相装置拍摄到的四个物体运动的照片（图中的黑点表示物体的像），其中可能受到平衡力作用的物体是 ( ) 60、如图所示，将一铁块用弹簧测力计悬挂起来，并逐渐浸入水中，下列能正确表示铁块所受浮力与浸入深度关系的是 ( )61、如图所示是小聪同学在探究甲、乙两种不同物质的质量与体积的关系时得出的图像，用上述两种物质分别做成a、b两个实心正方体，6的边长是口的2倍，把它们放在水平地面上，a、b 两物体对水平地面的压强之比为( )A．p a：p b＝1：8 B．p a：p b＝1：4 C．p a：p b＝1：2 D．p a：p b＝1：1 62、如图所示是小雨同学在做“探究物体对水平地面压强与压力关系”的实验后绘制的p－F关系图像，由图像可知这个物体与水平地面的接触面积是_______m2．63、为了给立方体工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示．小科觉得图中CB的延长线BA段是没有意义的，老师告诉他，力F为负值时，表明它的方向与原来的方向相反了．(1)分析BC段：随着h的增大，工件所受的浮力大小将_______，油对工件下底面的压强大小将_______．（变大／不变／变小）(2)若A点的坐标为（－a，0），则a＝_______．从图像分析，a表示了工件的一个物理量的值，这个量就是工件的_______．(3)求C点所对应状态下，工件所受的浮力及油对工件下底面的压强．（不考虑大气压强）。
