顶驱结构

顶驱钻井系统的基本构成: 顶驱钻井系统的主要由电机部分和水龙头总成、管子处理器装置、滑架及导轨、司钻操作箱和变频房等组成。

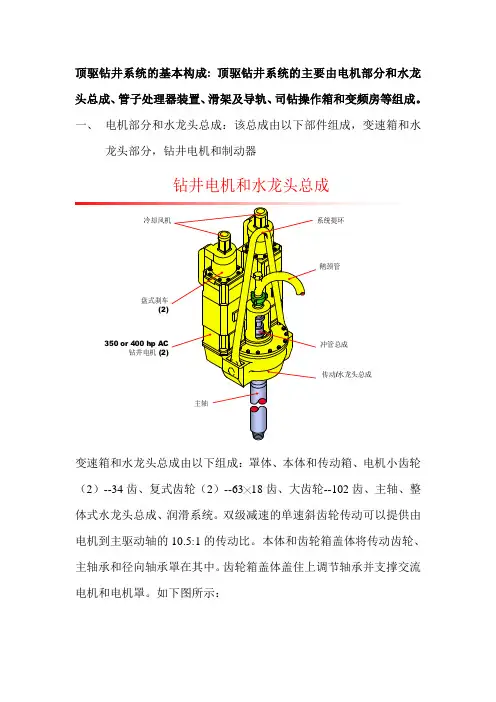

一、电机部分和水龙头总成：该总成由以下部件组成，变速箱和水龙头部分，钻井电机和制动器变速箱和水龙头总成由以下组成：罩体、本体和传动箱、电机小齿轮（2）--34齿、复式齿轮（2）--63╳18齿、大齿轮--102齿、主轴、整体式水龙头总成、润滑系统。

双级减速的单速斜齿轮传动可以提供由电机到主驱动轴的10.5:1的传动比。

本体和齿轮箱盖体将传动齿轮、主轴承和径向轴承罩在其中。

齿轮箱盖体盖住上调节轴承并支撑交流电机和电机罩。

如下图所示：传动/水龙头总成34齿电机齿轮63╳18齿复式齿轮102齿大齿轮传动/水龙头总成主轴二、管子处理装置：该装置主要由以下部件组成：旋转头、吊环倾斜装置、遥控式上旋塞、背钳、反扭矩架等。

如下图：三、滑架及导轨：顶驱钻井系统借助于与齿轮箱相连的滑动架沿悬立式导轨游动。

导轨悬挂在天车，并一直延伸到距钻台2.1米左右处。

在此，与安装在井架下部的扭矩反作用梁。

钻井扭矩通过滑动架作用到导轨上。

导轨各段用销子固定在一起，可在钻台上把各段连起，然后用绞车将导轨吊起与天车相连。

四、司钻操作箱：司钻可以通过该面板实现钻井过程中各种工况下（钻进、起下钻、倒划眼、处理事故等）的各种功能，此司钻操作箱均为按钮或旋钮式设计，操作方便、简捷。

安装在电动钻机的司空房内，具体外观如下图：钻井扭矩设定钻井/旋扣/扭矩转速手轮正转/关/反转上扣扭矩设定紧急制动转速表扭矩表液压泵自动/开刹车控制液动旋塞控制管子处理器控制五、变频房，变频房主要是为顶驱装置提供动力和进行各种控制的常场所，在其内部实现整流、变频和控制。

通常安装在井队发电房的附近，以方便获得动力。

简要分析顶部驱动装置的性能构造与使用特点结合实际对顶部驱动装置的性能构造和使用特点进行分析，首先阐述顶驱装置组成与结构特征，其次详细讨论顶驱装置的改进优化方向，希望分析后能够给相关工作人员提供一些参考。

标签：顶部驱动；装置；性能构造；使用特点1顶驱装置组成与结构分析1.1 水龙头—钻井马达总成该部分就是顶驱装置中非常关键的组成部分，其中包含有马达、变速箱、刹车装置、水龙头等关键的部分，该部分的作用在于钻井施工中的旋转钻井、上卸扣部分的处理，可以由水龙头为整个部分提供循环井液，以保证钻井施工的顺利进行。

根据不同的工作原理，可以将马达分为电动与液动两种形式。

在整个结构中，一般需要设置一台或者两台马达，然后使用齿轮机达到减速的目的，可以有效的提升钻井动力。

某油田在进行钻井施工中选择使用的是DQ—60D1 型顶驱采用ZL490/390 直流电动机驱动，电动机立式安装，输出轴直接与齿轮轴连接起来，然后在通过驱动主轴来进行钻进施工。

因为电枢运动的转速与电枢的电压成正比，电机额定输出扭矩与电流成正比关系，所以立式中空直流电机的转速能够通过电枢电压的无极变速来进行速度的调整。

主电机的上部位置上需要安装一台冷却用的鼓风机装置，冷却的过程中可以先将风压至主电机的接线盒中，然后再通过电机与电枢定子间的间隙进行移动，在下部双层金属网的位置上直接排出到系统外。

1.2 钻杆上卸扣装置总成这是顶部驱动系统中非管关键的组成部分，其主要的组成部分有转头、背钳、内防喷器以及操作部分、取送结构部分、吊环吊卡等结构部分组成。

该部分的主要作用就是保证下钻作业的正常进行，其主要应用在取送钻杆、上卸扣两个部分功能，井喷时遥控内部的防喷器将钻柱内部的通道关闭，可以在任何的高度位置上进行电机上卸扣。

综合分析当前所应用的常见顶驱背钳结构部分，环形背钳在使用中可以自动定心，卡紧效果最好，还具备较强的应用性能，这种结构形式较为简单，后期的维护也非常的方便，是当前最常使用的结构方式。

顶部驱动钻井装置简介目录•顶部驱动钻井装置概述•顶部驱动钻井装置结构组成•顶部驱动钻井装置工作原理与性能特点•顶部驱动钻井装置安装与调试•顶部驱动钻井装置操作与维护保养•顶部驱动钻井装置在石油工程中的应用实例01顶部驱动钻井装置概述定义与基本原理定义顶部驱动钻井装置，简称顶驱，是一种直接安装在钻柱顶端，能够旋转钻柱并施加扭矩的钻井设备。

基本原理通过电动机或液压马达驱动齿轮减速机构，将扭矩传递给钻柱，同时通过控制系统实现钻柱的旋转、提升、加压等操作。

发展历程及现状发展历程顶驱技术起源于20世纪60年代，经历了从机械式到电动式、从单一功能到多功能的发展历程。

随着技术的不断进步，顶驱已经成为现代钻井技术的重要组成部分。

现状目前，顶驱技术已经广泛应用于石油、天然气、地热等领域的钻井作业中。

随着非常规油气资源的开发，顶驱技术也在不断发展和创新，以适应更复杂、更恶劣的钻井环境。

应用领域与市场需求应用领域顶驱主要应用于石油、天然气、地热等领域的钻井作业中。

它可以提高钻井效率、降低钻井成本、减少井下事故等。

市场需求随着全球能源需求的不断增长和非常规油气资源的开发，顶驱市场需求将持续增长。

同时，随着环保要求的提高和技术的进步，市场对顶驱的性能、可靠性、安全性等方面也提出了更高的要求。

02顶部驱动钻井装置结构组成提供驱动力，驱动传动系统工作。

柴油机或电动机液压泵站冷却系统为控制系统和辅助系统提供液压动力。

对动力系统进行冷却，确保其在高温环境下正常工作。

030201将动力系统的输出转速和扭矩调整到适合钻井作业的范围。

变速箱实现传动系统与动力系统的连接与断开，方便操作和维护。

离合器将动力传递给钻井装置的其他部分，如转盘、绞车等。

传动轴主控制器对整个顶部驱动钻井装置进行集中控制，实现自动化操作。

传感器监测钻井装置的工作状态，如转速、扭矩、温度等，并将数据传输给主控制器。

执行器根据主控制器的指令，控制传动系统、辅助系统等的工作。

顶驱钻机结构原理顶驱钻机是一种用于油田钻井作业的重要设备，它通过顶部的顶驱系统来传递旋转力和下压力，驱动钻杆和钻头进行钻井作业。

顶驱钻机的结构原理涉及到顶驱系统、传动系统、控制系统和液压系统等多个方面。

一、顶驱系统顶驱系统是顶驱钻机的核心部件，其主要由顶驱头、滑卡、电机和液压缸等组成。

顶驱头是顶驱系统的核心部件，它通过电机带动内部的传动装置旋转，产生旋转力；液压缸则通过液压系统提供的油压力，产生下压力，使钻杆和钻头能够顺利下入井口。

二、传动系统传动系统是顶驱钻机实现旋转力传递的关键部分，主要由主减速器、链条传动、齿轮传动和链轮传动等组成。

主减速器通过电机带动，将驱动力传递给链条传动装置；链条传动装置再将力传递给齿轮传动装置，齿轮传动装置则将力传递给链轮传动装置，最终实现旋转力的传递。

三、控制系统控制系统是顶驱钻机实现自动控制的重要组成部分，主要包括电气控制柜和控制软件。

电气控制柜负责接收和处理各种传感器和执行器的信号，并将信号传递给控制软件进行处理；控制软件则根据接收到的信号，通过控制电机和液压系统的工作，实现对顶驱钻机的旋转和下压力的控制。

四、液压系统液压系统是顶驱钻机实现下压力传递和控制的关键部分，主要由液压泵、液压缸和液压阀组成。

液压泵通过驱动力源提供的动力，将液压油压力提升，并通过液压阀控制液压油的流向和流量，从而实现对液压缸的控制。

液压缸则通过液压油的压力，产生下压力，使钻杆和钻头能够顺利下入井口。

顶驱钻机的结构原理使其能够实现高效、自动化的钻井作业。

顶驱系统通过顶驱头的旋转和液压缸的下压力，驱动钻杆和钻头进行钻井操作；传动系统通过主减速器、链条传动、齿轮传动和链轮传动，实现旋转力的传递；控制系统通过电气控制柜和控制软件，实现对顶驱钻机的旋转和下压力的控制；液压系统通过液压泵、液压缸和液压阀，实现下压力的传递和控制。

通过以上的结构原理，顶驱钻机能够有效地提高钻井作业的效率和质量。

它具有自动化控制、高承载能力和稳定性好等优点，可以适应不同的地质条件和钻井需求。

浅谈石油机械——顶驱结构与发展摘要：顶部驱动钻井装置是20世纪80年代兴起的新型钻井技术,是旋转钻井技术的一项重大突破,在国际石油工业中得到迅速发展和应用,顶驱装置的应用明显提高了钻井作业的速度和效率,已成为石油钻井先进装备的代表。

虽然国产顶驱在设计制造时都引进了国外的先进技术,但同国外的顶驱相比,国产顶驱的质量和性能等方面仍然存在着或多或少的问题。

因此,顶驱整体的设计与研究,对缩短与国外之间的技术差距、提高顶驱产品的技术含量、提升顶驱产品的品质具有重要的现实意义。

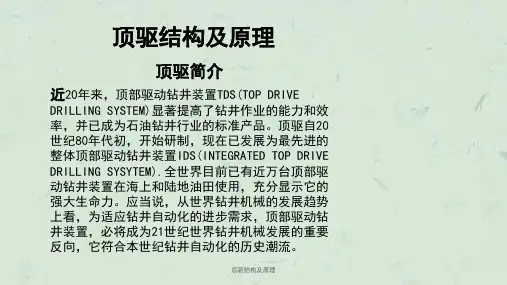

关键词：顶驱结构、发展、性能特点1顶驱装置1.1顶驱装置概述及结构顶驱的全称为顶部驱动钻井装置TDS（TOP DRIVE DRILLING SYSTEM），是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品。

自20世纪80年代初开始研制，现在已发展为最先进的整体顶部驱动钻井装置IDS（INTEGRATED TOP DRIVE DRILLING SYSTEM），是当前钻井设备自动化发展更新的突出阶段成果之一。

顶部驱动装置的出现，使得传统的转盘钻井法发生了变革，诞生了顶部驱动钻井方法。

顶部驱动钻井装置的旋转钻柱和接卸钻杆立根更为有效的方法。

该装置可起下28米立柱，减少了钻井时三分之二的上卸扣操作。

它可以在不影响现有设备的条件下提供比转盘更大的旋转动力，可以连续起下钻、循环、旋转和下套管，还可以使被卡钻杆倒划眼。

图1．1为我公司生产的DQ70III-A型顶驱主要部件图。

图1．1我公司生产的DQ70III-A型顶驱主要部件图1.2顶驱的特点作为当前最新的钻井方式，有许多不同于方钻杆钻井的优点。

同以前的方法相比，顶部驱动钻井装置还有一些特定优点：1．在起下钻及遇阻遇卡时，能及时旋转钻杆和循环泥浆。

顶驱装置主体结构——管子处理装置管子处理装置是为起下钻作业服务的，主要由旋转机构、吊环倾斜机构、背钳三大部分组成，是最能体现顶驱装置优越性的地方。

一、旋转机构大多数顶驱装置都设计有旋转机构，它独立于主轴运动，通过旋转头两侧的吊耳连接吊环及吊卡，其功能是使吊环、吊卡正反360°自由旋转（或只旋转一定的角度），去鼠洞抓取单根，或是对准二层台的架子工，或是转至某一位置，使顶驱装置本体在钻井时有一个较开阔的空间。

目前在一些小吨位的顶驱装置上取消了旋转机构的设计，而将旋转头与箱体做成一体，主要是由于受到井架空间结构和顶驱装置工作高度的限制。

图1为管子处理装置。

（图1管子处理装置）旋转机构主要由液压马达、大齿轮、旋转头等组成。

旋转头靠液压马达带动大齿轮驱动，可通过调节液压马达的转速来调节旋转头的转速，通常设定旋转头的转速为4～6r/min。

由于顶驱装置配有环形与侧挂式两种不同的背钳结构，旋转头也相应略有改变。

环形背钳不与旋转头安装在一起，而是与内套（与减速箱连接，相对静止）相连，因此在旋转头旋转过程中环形背钳是不动的，在使用背钳进行上卸扣时也不需要锁紧装置。

这样就简化了系统结构，减少了编程时的逻辑控制。

具体结构如图2所示。

（图2环形背钳旋转头）侧挂式背钳上端与旋转头连接在一起，作业时与旋转头一起旋转，因此需增加锁紧装置，在上卸扣时将旋转头锁紧，否则旋转头会跟着背钳运动，反扭矩无承受之处。

锁紧装置的锁紧方式通常有插销式和齿啮合式，前者采用多点定位，锁紧可靠，后者不需定点，随处可实现锁紧功能。

如图3所示。

（图3侧挂式背钳旋转头）北石顶驱采用双负荷通道，即旋转头直接座落在内套上，其内部有一个止推轴承和两个扶正轴承，因此在起下钻或下套管时能够直接承受吊环的载荷，而钻井时的载荷是通过主轴传递到减速箱内部的止推轴承上，可有效提高主轴承的使用寿命。

为保证连接的通用性，旋转头上悬挂吊环的吊耳外形应按图4所示设计，连接尺寸符合表1的规定。
