G101钢筋平法讲座(正式)2011
- 格式:ppt
- 大小:7.58 MB
- 文档页数:108

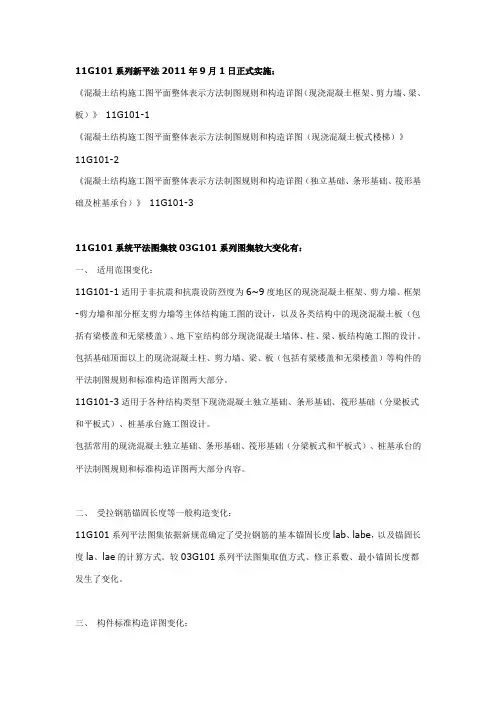

11G101系列新平法2011年9月1日正式实施:《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》11G101-311G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。
(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点:1.将结构设计分为创造性设计内容与重复性设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容(主要为节点构造和构件主体构造)依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一:分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一,是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点:①纵向钢筋的延伸长度(截断点);②纵向钢筋连接位置和连接方式;③横向钢筋的设置规格;④横向钢筋的构造形式;⑤本体加强构造,如:剪力墙边缘位置加强(暗柱、端柱及框支梁),剪力墙楼层位置加强(暗梁),主梁在次梁交叉部位加强(附加箍筋或吊筋);等等。
3、关于“名义构件(伪构件)”的概念:名义构件为非独立构件,如剪力墙边缘暗柱、端柱、暗梁、边框梁等,其实质为构件本体边缘或特定部位加强构造,与节点连接构造完全不同。
构造原理要点提示之二:分清节点主体构件与节点客体构件4、掌握“节点构造”的关键,为根据构件与构件之间的支承关系,判断谁为节点主体构件,谁为节点客体构件,如基础支撑柱,基础为节点主体柱为节点客体;柱支承梁,柱为节点主体梁为节点客体;主梁支承次梁,主梁为节点主体次梁为节点客体;梁支承板,梁为节点主体板为节点客体。
5、关于节点主体构件:节点属于节点主体构件,节点主体构件的功能是支承节点客体构件;任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件:节点不属于客体构件,节点客体构件本体是从节点边缘起算;节点客体构件的钢筋如何进入节点,应根据其与节点主体的关联方式决定。
构造原理要点提示三:节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面(等宽度)节点、还是单侧同面节点。

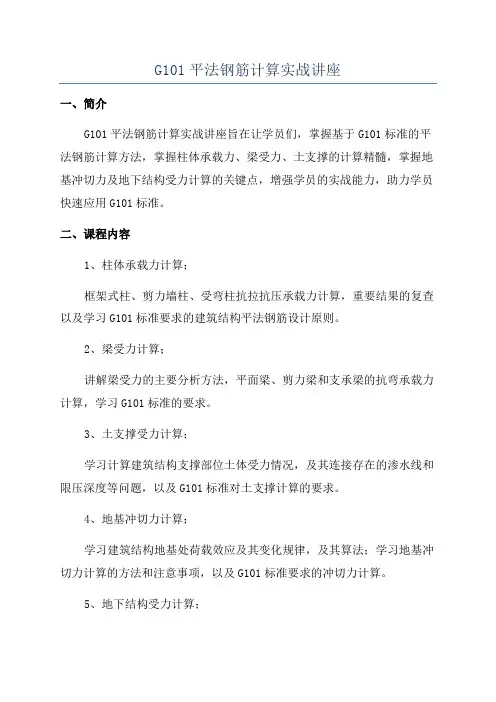

G101平法钢筋计算实战讲座
