电阻炉温度控制器使用说明书

中温箱式电阻炉使用说明书上海科恒实业发展有限公司内容：1 SX-4-10系列：箱式电阻炉为周期作业式电炉，供试验室作化学分析物理测定和一般小型钢件热处理时加热之用。

配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。

2 技术参数：额定功率4千瓦，额定电压220V，相数为单相，额定温度1000℃加热元件接法为并联，空炉温升时间≤60，空炉损耗功率≤1.2千瓦,积蓄热≤8千瓦时,炉温均匀性≤15℃。

3 结构简介3.1 电炉炉壳用薄钢板经折边焊接制成，内炉衬为碳化硅耐火材料制成的矩形整体炉衬，由镍铬合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中，炉衬为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉衬与炉壳之间耐火纤维膨胀珍珠岩制品切筑为保温层。

3.2 电炉炉门通过铰链固定在电炉面板上。

炉门转动灵活。

关闭时，旋转手把，扣住门钩，炉门就能紧贴于炉口上，开启时，只需旋转手把，脱钩后，将炉门置于左侧即可。

3.3 为了减少炉口的热损偌，提高炉膛内温度的均匀性，工作时必须把门关紧，并且使用时接上地线，以保证安全。

3.4 测温时用热电偶通过开在炉后的热电偶孔插入，并由固定座固定。

4 安装与使用4.1 室内平整的地面或工作台（架）上均可安放，但配套之温度控制器应避免受震动,且放置位置电炉不宜太近，防止过热而影响控制部分的正常工作。

4.2 将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隔用石棉花绳填塞，然后旋紧螺幅固定。

4.3 根据电阻炉的功率，选择足够电流的导线，按“电阻炉与温度控制器电气联接接线示意图”联接电源，电炉及所配热电偶，并检查是否牢固可靠。

联接电源时，相线和中心线不可接反，否则温度控制器正常工作，并有触电危险，在电源线的前提，需另处安装开关，以便控制总电源。

连接热电偶至温度控制器的导线应用补偿导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反。

为了保证安全操作，电炉、温度控制器外壳均须可靠接地。

箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。

本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。

本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。

内炉衬为高铝质耐火材料制成的矩形整体炉衬。

由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。

为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。

电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。

关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。

开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。

为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。

炉口下端装有炉门联锁的行程开关。

当炉门开启时，电炉电源便自动切断，从而保证操作安全。

测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。

2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。

但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。

电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。

本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。

由制造厂成套供货，由此实现指标调节、控制电炉之目的。

二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。

三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。

1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。

炉膛后壁上方设有测量温度用小孔，热电偶由此插入。

控制器机壳由铝合金、薄钢板构成。

内部装有温度测量、温度调节和电源控制等装置。

不仅能测量温度，并且还能自动地控制温度在给定范围内。

四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。

本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。

控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。

为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。

箱式电阻炉操作规程一.准备工作:1.接入电源:电压220V、总功率4KW;室温~1000℃。

2.配电导线截面积不得小于2.5mm2,配电盘的空气开关不得小于16A。

用前需检查。

二.操作规程:1.打开控制箱上的空气开关送入电源。

2.仪表显示灯亮。

3.输入控温程序曲线。

4.按下热启动键,控制回路接触器吸合。

5.按住仪表上“下箭头键”2秒钏,SV显示“RUN”,投入仪表自动控制状态。

6.程序运行结束,仪表处于“STOP”的基本状态。

若中途需停止运行控制温程序,按仪表“上箭头键”,使仪表处于“STOP”的基本状态。

7.按下红色加热关闭按键使控制回路接触器断开。

8.关闭空气开关切断电源,工作结束。

三.温控程序的设定:1.在基本状态按“左箭头键”一次,仪表进入控温程序设置状态,仪表首先显示的是当前运行段起始给定值,可按“箭头键”修改数据。

2.按“确认键”依次显示下一个要设置的程序值(当前段运行时间),每段控温按CT的方式依次排列,即该段的起始温度>该段运行时间>目标值,该段目标值是下一段的起始温度。

按“箭头键”可修改这些值。

3.按“左箭头键”约3秒,可返回设置上一个数据。

4.运行曲线结束一定要设置结束语“Tx -121”。

并注意程序要有连续性。

5.按“左箭头键”再按“确认键”可退出程序设置状态。

如果没有任何按键操作,约30秒后仪表会自动退出参数设置状态。

四.维护和与注意事项:1.该电炉的升温速率500℃以下≤5℃/min,500℃~800℃之间≤10℃/min, 800℃以上≤5℃/min。

2.电炉使用时炉湿不得超过额定温度,长期使用一般应比额定温度降低50~100℃使用,以免损坏加热元件及内炉衬。

3.禁止向炉膛内直接灌注液体及熔解金属,炉膛内的纤维板材上不准直接放置金属等材料,以免损坏炉膛。

经常清除炉膛内的杂物,以保持炉膛内的清洁。

第1页,总2页4.由于纤维炉膛强度较低,打开或关闭炉门时,务必轻开轻关,以避免冲撞损坏炉门,取被回热工件时应轻拿轻放,以避免损坏炉口。

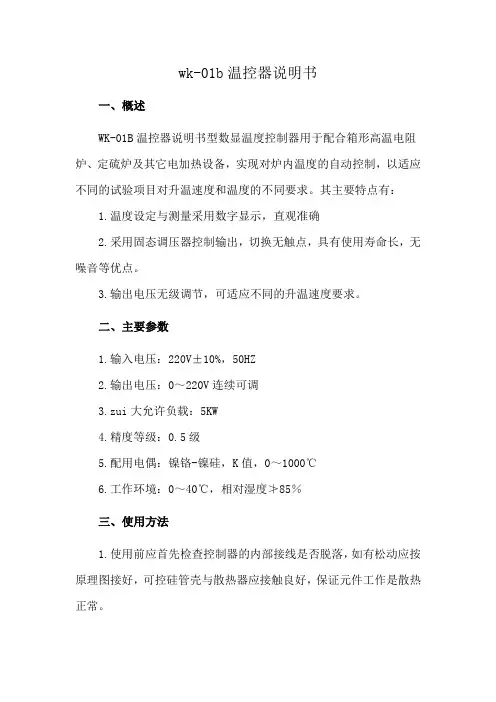

wk-01b温控器说明书一、概述WK-01B温控器说明书型数显温度控制器用于配合箱形高温电阻炉、定硫炉及其它电加热设备，实现对炉内温度的自动控制，以适应不同的试验项目对升温速度和温度的不同要求。

其主要特点有：1.温度设定与测量采用数字显示，直观准确2.采用固态调压器控制输出，切换无触点，具有使用寿命长，无噪音等优点。

3.输出电压无级调节，可适应不同的升温速度要求。

二、主要参数1.输入电压：220V±10%，50HZ2.输出电压：0～220V连续可调3.zui大允许负载：5KW4.精度等级：0.5级5.配用电偶：镍铬-镍硅，K值，0～1000℃6.工作环境：0～40℃，相对湿度≯85％三、使用方法1.使用前应首先检查控制器的内部接线是否脱落，如有松动应按原理图接好，可控硅管壳与散热器应接触良好，保证元件工作是散热正常。

2.控制器不应放置在具有剧烈震动的场合，控制器内部应保持清洁。

3.按电控器上所标输入（220V），输出位置，将电源与负载接好。

4.打开电源开关键，工作指示灯亮，表示电源已接通。

5.顺时针转动电压调节选钮，使电压表指示到合适强度（220v），拨动”数显调节仪”右下方开关到设定（OFF）后，顺时针转动开关上面的调节选钮，使温度显示到需要设定值；设定后，开关拨到测量（ON），绿灯亮开始工作，温度达到设定值后红灯亮，停止工作。

四、仪器维修和保存1.仪器自售出之日十二个月内，因制造质量发生故障由本厂负责全面保修，一年后仪器损坏如需本厂修理将酌情收取维修成本费，本厂仪器终身维修。

2.仪器应在包装齐全的情况下存放在干燥通风、无腐蚀性气体的场合。

鹤壁市盛华实验仪器厂的主要产品包括：微机制冷量热仪、微机全自动量热仪、全自动量热仪、智能汉字量热仪、微机多样定硫仪、微机一体定硫仪、全自动定硫仪、快速智能定硫仪、标准煤质高温炉、箱式马弗炉、微电脑时温程控仪、数显温度控制器、自动水分测定仪、电热鼓风干燥箱、快速连续灰分测定仪、粘结指数测定仪、微机胶质层测定仪、胶质层测定仪、微机灰熔点测定仪、灰熔点测定仪、哈氏可磨性指数测定仪、米库姆转鼓机、快速测氢仪、碳氢元素测定仪、密封式化验制样粉碎机、颚式破碎机、密封式锤式破碎机、湿煤破碎机、双辊破碎机、标准振筛机、密封式二分器。

一．概述温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。

对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。

例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等；控制方案有直接数字控制（DDC），推断控制，预测控制，模糊控制（Fuzzy），专家控制(Expert Control)，鲁棒控制（Robust Control），推理控制等。

本设计的控制对象为一电加热炉，输入为加在电阻丝两断的电压，输出为电加热炉内的温度。

输入和输出的传递函数为：G(s)=2/(s(s+1))。

控温范围为100~500℃，所采用的控制方案为直接数字控制（DDC）中的最少拍控制。

二．温度控制系统的组成框图采用典型的反馈式温度控制系统，组成部分见下图。

其中数字控制器的功能由微型机算机实现。

三．温度控制系统结构图及总述图中由4~20mA变送器，I/V，A/D转换器构成输入通道，用于采集炉内的温度信号。

其中，变送器选用XTR101，它将热电偶信号（温度信号）变为4~20mA电流输出，再由高精密电流/电压变换器RCV420将4~20mA电流信号变为0~5V标准电压信号，以供A/D转换用。

转换后的数字量与与炉温的给定值数字化后进行比较，即可得到实际炉温和给定炉温的偏差。

炉温的设定值由键盘输入。

由微型计算机构成的数字控制器按最小拍进行运算，计算出所需要的控制量。

数字控制器的输出经标度变换后送给8253，由8253定时计数器转变为高低电平的不同持续时间，送至SCR触发电路，触发晶闸管并改变其导通角大小，从而控制电加热炉的加热电压，起到调温的作用。

四．温度控制系统硬件与其详细功能介绍1．微型计算机的选择选择8086微处理器构成炉温控制系统，使其工作于最小方式下。

并配备以8284A ——时钟发生器，8282——带三态缓冲器的通用8位地址锁存器，8286——具有三态输出的8位双极型总线收发器。

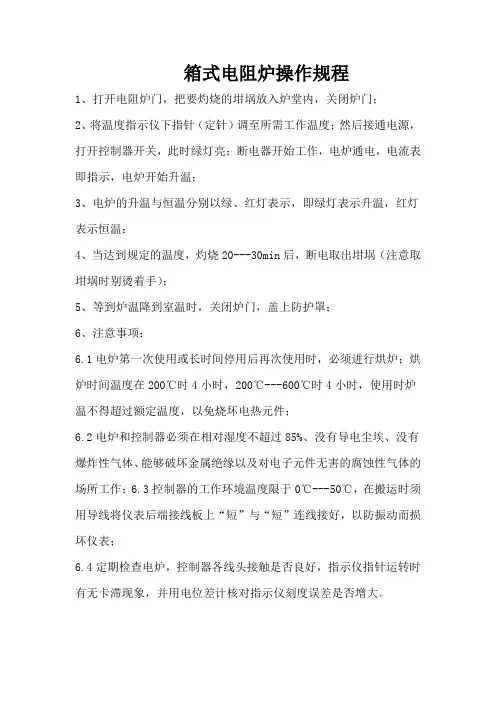

箱式电阻炉操作规程
1、打开电阻炉门，把要灼烧的坩埚放入炉堂内，关闭炉门；
2、将温度指示仪下指针（定针）调至所需工作温度；然后接通电源，打开控制器开关，此时绿灯亮；断电器开始工作，电炉通电，电流表即指示，电炉开始升温；
3、电炉的升温与恒温分别以绿、红灯表示，即绿灯表示升温，红灯表示恒温；
4、当达到规定的温度，灼烧20---30min后，断电取出坩埚（注意取坩埚时别烫着手）；
5、等到炉温降到室温时，关闭炉门，盖上防护罩；
6、注意事项：
6.1电炉第一次使用或长时间停用后再次使用时，必须进行烘炉；烘炉时间温度在200℃时4小时，200℃---600℃时4小时，使用时炉温不得超过额定温度，以免烧坏电热元件；
6.2电炉和控制器必须在相对湿度不超过85%、没有导电尘埃、没有爆炸性气体、能够破坏金属绝缘以及对电子元件无害的腐蚀性气体的场所工作；6.3控制器的工作环境温度限于0℃---50℃，在搬运时须用导线将仪表后端接线板上“短”与“短”连线接好，以防振动而损坏仪表；
6.4定期检查电炉，控制器各线头接触是否良好，指示仪指针运转时有无卡滞现象，并用电位差计核对指示仪刻度误差是否增大。

KSW-6-12系列温度控制器使用说明书一、简介KSW-6-12系列温度控制器为1000℃、1200℃电炉的配套设备，与镍铬——镍硅热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉内的温度自动保持恒温。

其中，KSW-6-12型为位式温控仪表控制，温度显示有数字和指针两种。

KSW-6-12A型为智能数字式仪表控制。

二、主要技术参数型号KSW-6-12KSW-6-12A额定功率6额定电压(V)单相220V±10%输出电压(V)220V最大输出电流40最高控制温度1200备注与1000℃、1200℃电阻炉配套使用时温控仪表和热电偶的分度号均为“K”三、结构及工作原理温度控制器的外壳采用铝合金框架结构，外壳表面为优质钢板冲制并采用高强度的静电喷涂工艺，漆膜光滑牢固。

KSW-6-12型控制器的前面板装有温度控制仪表、电流表和电源开关。

控制器的内部装有交流接触器及螺旋保险和接线端子等电器元件。

该温度控制系统控温灵敏，性能可靠、使用方便。

其工作原理：热电偶将电炉内部的温度转换为毫伏电压，经过温控仪表内集成放大器的放大、比较后，输出控制信号，输出接触器的通断，控制电炉丝的平均加热功率，使炉膛内的温度保持恒温。

KSW-6-12A型控制器前面板装有智能型数字显示温控仪表、电压表、电流表和电源开关。

控制器的内部装有固态继电器和超温保护交流接触器及接线端子等电器元件。

智能型数字温控仪表具有自整定功能，热电偶将电炉内部的温度转换成毫伏电压，经过温控仪表内单片机进行运算后输出PID信号，控制固态继电器的输出，有效地控制电炉丝的平均加热功率，使炉膛内温度保持恒温。

此温度控制器具有超温保护功能，当炉内温度因元器件损坏或外部发生故障导致超过设定温度时，交流接触器断开，使炉内温度不再升温，故障不再扩大保护了设备安全。

四、设备的安装及使用设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，如有损坏，应及时通知经销单位，如系铁路、公路运输损坏，应向运输部门索要证明并要求其赔偿经济损失。

台车式电阻炉控制系统安全操作方法安全操作台车炉，台车式电阻炉由加热控制、温度控制、记录、超温报警控制及提升、开关炉门机构控制组成。

安全操作方法分述如下：1台车式电阻炉电气使用说明：1.1本电炉加热器采用PID调节仪表。

按照工艺条件设置升温、保温、降温程序.为防止炉膛温度超高而损坏炉体，利用仪表本身自带的报警模块实现超温报警功能。

温度记录采用记录仪对温度进行记录。

1.2提升、开关盖机构控制：炉门的控制采用专门的按钮，控制炉门升降。

同时利用限位开关实现各个动作的到位显示及相关联锁。

炉门的到位显示信号设置在现场操作箱上，实现就地显示。

1.2炉门打开到位，台车才能进出；台车升到位后，炉门才能关闭；2炉子在送电前作如下检查：2.1电热元件的出线是否连接正确，接线夹是否夹紧，连接线不应触及炉体外部表面；2.2测量炉体构架对地电阻是否小于4，加热元件进出线与炉体绝缘电阻是否大于0.5M。

台车炉操作步骤首先合上低压配电屏电源开关，再接通炉子供电开关，炉子呈现工作状态。

1进料过程开启炉门，升到位后，台车启动进炉，台车进炉到位，关闭炉门。

加热器按事先设定的工艺曲线通电工作。

2出料过程加热完毕，关闭加热器。

炉门上升到位，台车出炉。

台车炉使用注意事项1使用前先检查:A、检查炉衬的使用情况，看有没有凸起、裂缝、倾斜等现象。

B检查加热元件的使用情况，有没有扭折、倒伏、脱垂现象。

是否有与炉内金属构件相接触的地方；引出棒接线是否良好；有没有与壳罩、炕壳相接触的地方。

C、检查炉门启闭是否轻松灵活，炉门关闭后是否能吻合密封。

D、检查限位开关是否在正常工作位置。

E、检查热电偶是否损坏，插入位置是否正常。

F、检查温控系统是否完好，各部件工作是否正常。

G、检查接地装置是否可靠良好。

H、检查台车行走是否平稳，台车体炉衬是否有损坏，台车进炉时密封是否完好。

J、炉底板是否有开裂变形现象。

2炉膛温度不得超过1200℃。

3炉子外壳、电气柜外壳必须可靠接地。

箱式电阻炉使用规程1、旋动温度指示调节仪，将将指示调节仪设定指针调整至所需工作温度的位置。

2、检查各部接线正确无误后，合上电源，按动直键开关接通电源，此时，温度指示仪左边绿色指示灯亮。

3、待温度指示调节仪指示针升高至设定温度值时，在温度指示仪作用下，通过接触器使电炉断电，此时温度指示仪右边红色指示灯亮，炉温逐渐下降。

当温度指示仪指示针退离设定温度值时，在温度指示仪作用下，通过接触器又使电炉通电，此时温度指示仪左边绿色指示灯亮。

如此接触器的反复动作，使炉温逐渐保持恒温。

4、KSY系列控制台在使用时，应以电流表的指值为参数，而电压表指数仅作参考。

5、为了保证温度控制器长期良好可靠工作，必须定期进行下列项目检查。

6、在搬运温度控制器时，须将温度指示仪防震短路线连接好。

7、本系列温度控制器适用于下列工作条件：⑴环境温度在0—40摄氏度范围内；⑵使用地区最湿月平均最大相对湿度不大于90%，同时该月的月平均最低温度不高于25摄氏度。

胶砂流动度测定仪使用规程1、如跳桌在24小时内未被使用，先空跳一个周期25次。

2、胶砂制备按GB/T17671有关规定进行。

在制备胶砂的同时，用潮湿棉布擦拭跳桌台面，试模内壁，捣棒以及与胶砂接触的用具，将试模放在跳桌台面中央并用潮湿棉布覆盖。

3、将拌好的胶砂分二层迅速装入试模，第一层装至截锥圆模高度约三分之二处，用小刀在相互直二个方向各划5次，用捣棒由边缘至中心均匀捣压15次；随后第二层胶砂，装第二层胶砂，装至高出截锥圆模约20mm，用小刀在相互垂直两个方向各划5次，再捣棒由边缘至中心均匀捣压10次。

捣压后胶砂应略高于试模。

捣压深度，第一层捣至胶砂高度的二分之一，第二层捣实不超过已捣实底层表面。

装胶砂和捣压时，用手扶稳试模，不要使其移动。

4、捣压完毕，取下模套，将小刀倾斜，从中间边缘分两次以近水平的角度抹去高出截锥圆模的胶砂，并擦去落在桌面上的胶砂。

将截锥圆模垂直向上轻轻提起。

立刻开动跳桌，以每秒钟一次的频率，在25s±1s内完成25次跳动。

KSW系列电阻炉温度控制器使用说明KSW系列电阻炉温度控制器上海博迅实业有限公司医疗设备厂SHANGHAI BOXUN INDUSTRY & COMMERCE CO., Ltd. MEDICAL EQUIPMENT FACTORY一、概述KSW系列电阻炉温度控制器为实验室电阻炉的专用控温设备，它由检测端的热电偶信号输送给控温仪，通过控温仪来控制固态接触对电阻炉供电，并对电阻炉的温度进行测量、指示及自动控制温度。

二、主要技术参数控制器型号 KSW- KSW- KSW- KSW- KSW- KSW-4D-11 4D-13 8D-11 8D-13 12-11 12-16 技术数据最大控千瓦 4 4 8 8 12 12 制功率输入 V 220 220 220 220 380 380 电压1 1 1 1 3 3 相数相50 50 50 50 50 50 频率赫额定输 25 25 40 40 3/25 3/25 安出电流工作 750- 950- 750- 950- 750- 950- ? 1000 1200 1000 1200 1000 1200 温度控温 ? ?11 ?13 ?11 ?13 ?11 ?16 精度外形 MM 尺寸336 336 336 336 343 343 长-L275 275 275 275 322 322 宽-B145 145 145 145 213 213 高-H8.0 8.0 8.0 8.0 11.5 11.5 重量千克1三、电气接线图+71-82 93104115 12613T控温仪开关保险丝电炉地行程开关电炉相中加热器热电偶行程开关瓷接线柱NLAD220V四、工作原理本系列温度控制器是通过热电偶，数显控温仪和固态接触器来对电阻电炉温度进行测量，指示及自动控制温度。

控制器由以下三部分组成:1. 测量部分:由检测端热电偶测得电阻炉内温度讯号(毫伏值)送至数显控温仪。

2. 指示部分:当数显控温仪获得毫伏讯号后，通过数字显示反映出炉内温度值。

电炉温度控制器操作规程1、接通电源，打开电源开关，指示灯亮，表示进入工作状态，仪表显示工作室温度，然后将控温仪旋钮调节到所需温度，如果数显仪表，将转换开关拨至“设定”，然后拧动电位器设定温度，设定完毕后将转换开关拨至“显示”状态。

工作室内开始加热，温控仪表上绿灯亮表示通电升温，红灯亮表示断电保温，红绿灯交替变化表示进入恒温状态，当仪器恒温30min后仪表显示温度和设定温度基本一致。

2、KSW型为直接控制型，受控制元件为合金加热丝，不调节其功率，打开电源开关就会直接控制输出，因合金加热丝阻值不变，故被控制的电炉功率不会超过控制器的额定控制功率。

3、KSY型为电压调节输出型，控制加热元件为硅碳棒，硅碳棒的特性是低温时阻值很小，所以功率很大，随着温度的升高，阻值会逐渐增大（不象合金加热丝一样，阻值是一定的，功率也是一样的）。

所以低温时的调节功率不能过大，不能超过控制器的额定功率，功率的大小反映在电流表与电压表，电流表显示的数值不能超过控制器的最大控制电流，电压表显示的数值是输出电压，不要认为达不到最高电压，就一味的调节粗、细调旋钮，那样会使电流过大烧毁控制元件。

4、在使用前，将调节旋钮调节到最小，通电后将调节旋钮逐渐向大处调节，并观察电流表的显示情况，使用完毕后，必须将调节旋钮调回到最小，防止下次使用时，功率过大烧毁控制元件。

注意事项：1、本仪器外壳必须可靠接地，以保证使用安全。

2、本仪器应放置在具有良好通风条件的室内，室内相对湿度不大于85%，其周围不要要易燃易爆及腐蚀性物品。

3、本仪器不能离电阻炉太近，以防止仪器过热使元器件不能正常工作。

4、传感器在插入电阻炉时，不应离加热元件太近并且不能弯曲，不然温度会不准确。

5、定期检查各部位连接螺丝是否松动，如有松动并紧固。

6、定期清除仪器内部灰尘。

电阻炉使用说明
1使用电炉前，观察线路是否接好，使用电炉时，不要超过电阻炉的额定功率，额定电压
2严禁向电阻炉中加热腐蚀性，强氧化性的物质
3轻开轻关炉门。

4工具慢进慢出，防止坩埚进出炉膛碰坏硅碳棒，以及发生触电事故。

5开机，打开电源开关，控制面板上的红色信号灯亮。

6设置温度，开机状态下按正三角▲为升高温度，按倒三角为降低温度，长按数字变化快。

7功率的调节，点SEL键SV窗口显示F000,不是F000请按倒三角▼将数字调成F000,再按RUN键，RUN键对应的红灯亮，表示处于工作状态，再调节F000的大小，调节成自己想要的功率，切记要采用点按得方式，设定完成后，PV窗口数字向上升，证明电炉正常工作，如果数字下将，出现负数，证明热电偶线正负极接反，请对换热电偶线正负极即可。

8在恒温过程中，如果实际温度，设定温度相差很大，请用户使用温度自整定。

方法，在电炉冷态时，打开控制器上设置启动开关，调好功率大小F000后，按住RUN键十秒，直到温度表上AUT绿灯亮时松手，电炉工作，进入自整定温度工作状态，温度自整定完毕，AUT绿灯灭。

9如果打开启动设置开关后，电流表，电压表就有显示，证明可控硅烧坏，及时更换。

10当温度显示9999时，热电偶的连线断路，应及时修理。

11,非火试金工作人员不许操作电阻炉。

SX2-系列箱式电阻炉使用说明书上海一恒科学仪器有限公司昆山纳热博高温炉有限公司公司地址:上海共和新路966号共和大厦7楼邮编：200070、56636560网址：E -m a i l :****************.售后受理电话：*************、36906225传真：***********************************一恒仪器理想的实验室伙伴目录安全提示！ (1)一、用途概括 (2)二、产品图片 (2)三、产品特点 (3)四、安全功能 (3)五、主要规格和技术参数 (3)六、炉膛选择（用户可根据自己需要选用） (5)七、产品的使用 (5)1.使用前的准备 (5)2.烘炉 (6)3.控温仪操作方法 (6)八、注意事项 (9)九、故障处理 (9)十、接线原理图 (10)装箱单 (14)尊敬的用户，您好！感谢您选用本公司产品，为使您获得满意的使用效果请在开机前仔细阅读产品使用说明书。

如有疑问请及时与我们联系我们将竭诚为您服务2017版《使用说明书》经公司技术人员努力编撰、修改已完成，因能力所限难免出现本意表达不详及有遗漏之处请各位专家在使用中诺发现问题或有新的想法请不吝赐教我们表示衷心感谢本产品符合JB/T8195.7—2007“《间接电阻炉》第七部分“SX 系列实验用箱式炉”标准安全提示！●本产品不含玻璃纤维成份（材料）、不含有毒、有害物质、不会对人体造成化学物质危害●危险有可能构成财产损失或危及人身安全请按规范操作1、请使用独立的专用电源并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理，如受本公司委托修理时必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的环境中使用6、电炉在使用升温过程或高温状态下（≥300℃）不能开启炉门否则易造成炉门及炉膛开裂影响使用寿命7、电阻炉内样品放置量不易过多（应≤炉膛容积的1/2）否则因负载过重易烧断炉丝8、请在无粉尘、易燃、易爆气体的环境中使用以免造成意外事故9、电炉不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等有腐蚀性物品，否则将影响电阻炉使用寿命（易断炉丝、炉膛穿透或熔化、漏电）及降低电器安全性能10、电炉不能加热易燃、易爆、有机溶剂、密封容器等物品否则有爆炸危险危及人身安全11、请严格按使用要求操作电炉，违规操作造成的电炉故障、损坏不在免费保修范围内请勿自行修理请远离爆炸性物质警示请使用可靠接地禁止腐蚀性物质一、用途概括新一代箱式电阻炉，集公司多年设计和制造经验，引进消化国外技术，具有多项设计专利，专供工矿企业、大专院校、科研单位的实验室作为化学元素分析和小型刚件的淬火、退火、回火等高温热处理用；还可作金属、石墨、陶瓷的烧结、溶解、分析等高温加热用。

节能纤维电阻炉SX3-3-11说明书节能纤维电阻炉SX3-3-11说明书SX3系列节能纤维电阻炉内胆采用当今世上最轻质耐高温纤维材料制作，控制系统采用LTDE技术可编程智能仪表一、仪器特点SX3系列节能纤维电阻炉内胆采用当今世上最轻质耐高温纤维材料制作，控制系统采用LTDE技术可编程智能仪表。

它具有多达30段升温程序功能，并可修正斜率及PID功能。

一体化制作解决了普通高温炉炉体和控制器之间连接按装高度等到烦锁过程，只需开通电源设置程序，机器即自动工作，工作完毕自动关机。

仪器操作方便，升温速度快，10分钟之间可达到1000度, 升温速度可调(SX3-2-12)，外形轻巧，重量是普通高温炉的五分之一。

二、仪器使用操作面板功能普通操作方法：接通电源，打开仪器后面的循环风机开关按↑键二秒钟使SV窗口出现STOP（暂停）。

设定步骤：按←键PV显示C01。

按←↑↓设置所需的温度。

按SET键，PV显示t01。

按←↑↓设置-1。

等到返回菜单（SV显示STOP）。

再按↓键二秒钟，SV显示RUN即可。

此时PV即显示升温。

SV窗口HOLD和设置的温度交替显示。

例如：要仪器到600℃长期保持自动恒温按← 键一下 C01 = 600按SET键一下 t01 = -1等到SV返回STOP，再按↓键。

SV显示RUN即仪器开始工作。

定时功能操作方法：接通电源，按↑键二秒钟使PV显示STOP（暂停）。

按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。

按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。

按SET键PV显示C02。

按←↑↓设置工作所需的温度, 按SET键PV 显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。

等到返回菜单（SV显示STOP）。
