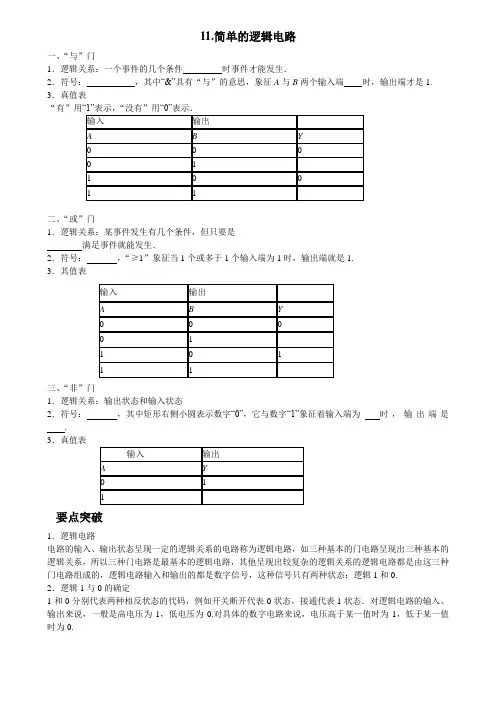

11.简单的逻辑电路一、“与”门1.逻辑关系:一个事件的几个条件时事件才能发生.2.符号:,其中“&”具有“与”的意思,象征A与B两个输入端时,输出端才是1. 3.真值表“有”用“1”表示,“没有”用“0”表示.二、“或”门1.逻辑关系:某事件发生有几个条件,但只要是满足事件就能发生.2.符号:,“≥1”象征当1个或多于1个输入端为1时,输出端就是1.3.其值表三、“非”门1.逻辑关系:输出状态和输入状态2.符号:,其中矩形右侧小圆表示数字“0”,它与数字“1”象征着输入端为时,输出端是.3.真值表要点突破1.逻辑电路电路的输入、输出状态呈现一定的逻辑关系的电路称为逻辑电路,如三种基本的门电路呈现出三种基本的逻辑关系,所以三种门电路是最基本的逻辑电路,其他呈现出较复杂的逻辑关系的逻辑电路都是由这三种门电路组成的,逻辑电路输入和输出的都是数字信号,这种信号只有两种状态:逻辑1和0.2.逻辑1与0的确定1和0分别代表两种相反状态的代码,例如开关断开代表0状态,接通代表1状态.对逻辑电路的输入、输出来说,一般是高电压为1,低电压为0.对具体的数字电路来说,电压高于某一值时为1,低于某一值时为0.3.正确理解三种门电路的逻辑功能对于各种门电路,可以不关心其内部结构,但必须弄清它的逻辑功能.“与”门电路反映的逻辑关系:Y=A×B,即当所有输入均为1时,输出才是1,输入中只要有一个输入状态是0,输出就是0;“或”门电路反映的逻辑关系:Y=A+B,即只要有任意一个输入状态呈现1,输出状态就是1,只有当所有输入均为0时,输出才是0;“非”门电路反映的逻辑关系:Y=A,即输入状态和输出状态总相反,当输入为0时,输出为1,当输入为1时,输出为0.例如:楼道安装的照明灯大多是声控自动型的,它要发光必须同时满足两个条件,第一:天黑下来,第二:有响声,所以它是按“与”逻辑关系设计安装的.例题1 下图是一个应用于简单车门报警的逻辑电路.图中的两个开关分别装在两道车门上,要求:只要其中一个开关处于开路状态(即输入为逻辑“1”,那么输出也是逻辑“1”),发光二极管(警报灯)就发光.请根据要求,在电路的虚线框中画出电路的符号,并完成真值表.练习1。
