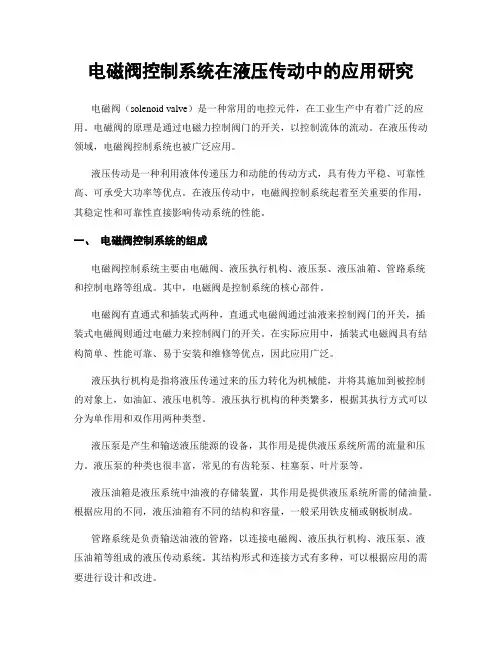

电磁阀控制系统在液压传动中的应用研究电磁阀(solenoid valve)是一种常用的电控元件,在工业生产中有着广泛的应用。
电磁阀的原理是通过电磁力控制阀门的开关,以控制流体的流动。
在液压传动领域,电磁阀控制系统也被广泛应用。
液压传动是一种利用液体传递压力和动能的传动方式,具有传力平稳、可靠性高、可承受大功率等优点。
在液压传动中,电磁阀控制系统起着至关重要的作用,其稳定性和可靠性直接影响传动系统的性能。
一、电磁阀控制系统的组成电磁阀控制系统主要由电磁阀、液压执行机构、液压泵、液压油箱、管路系统和控制电路等组成。
其中,电磁阀是控制系统的核心部件。
电磁阀有直通式和插装式两种,直通式电磁阀通过油液来控制阀门的开关,插装式电磁阀则通过电磁力来控制阀门的开关。
在实际应用中,插装式电磁阀具有结构简单、性能可靠、易于安装和维修等优点,因此应用广泛。
液压执行机构是指将液压传递过来的压力转化为机械能,并将其施加到被控制的对象上,如油缸、液压电机等。
液压执行机构的种类繁多,根据其执行方式可以分为单作用和双作用两种类型。
液压泵是产生和输送液压能源的设备,其作用是提供液压系统所需的流量和压力。
液压泵的种类也很丰富,常见的有齿轮泵、柱塞泵、叶片泵等。
液压油箱是液压系统中油液的存储装置,其作用是提供液压系统所需的储油量。
根据应用的不同,液压油箱有不同的结构和容量,一般采用铁皮桶或钢板制成。
管路系统是负责输送油液的管路,以连接电磁阀、液压执行机构、液压泵、液压油箱等组成的液压传动系统。
其结构形式和连接方式有多种,可以根据应用的需要进行设计和改进。
控制电路是指通过电器元件和电气信号来控制电磁阀的开闭,实现液压传动的控制目的。
在电控系统中,控制电路扮演着重要的角色,其稳定性和可靠性决定了整个电控系统的性能。
二、电磁阀控制系统的应用领域电磁阀控制系统在液压传动中的应用非常广泛,包括机床、起重机、石油机械、船舶、冶金设备、印刷机械等众多领域。
电磁阀在液压系统中的应用近年来,随着科技的不断进步和工业化的加速发展,液压系统在各个领域的应用也日益广泛。
而作为液压系统中的重要部件,电磁阀发挥着不可或缺的作用。
本文将就电磁阀在液压系统中的应用进行深入探讨,并探寻其在不同工业领域中的功能和优势。
1. 电磁阀的基本原理电磁阀是通过电磁力控制液体或气体流动的一种阀门,其基本原理是运用电磁铁产生的磁力来改变阀体内部的流体通道的开闭状态。
当电磁铁通电,磁力会使得阀芯与阀座分离,从而允许介质通过;而当电磁铁断电,阀芯则被磁力收回至阀座,阻止介质的流动。
这种基于电磁力的开关原理,使得电磁阀在液压系统中能够实现精确、快速的流体控制。
2. 电磁阀在液压系统中的应用极为广泛,它可以用于流体的控制、流速的调节、流向的切换、液压气动元件的控制等方面。
首先,电磁阀最常见的应用之一是流体的控制。
在液压系统中,电磁阀可以通过控制液压泵的启停,实现液体的供给和停止。
此外,电磁阀还可以控制液压缸的伸缩,实现液压系统的正常工作。
其次,电磁阀在调节流速方面也起到了重要的作用。
液压系统中,往往需要根据实际需要,对液压流量进行精确调节。
而电磁阀的快速响应和精确控制能力,使得其成为实现流速调节的理想选择。
通过改变电磁阀的通断时间或者改变电磁阀的工作电压,可以实现液压流速的精确调节。
此外,电磁阀还能用于流向的切换。
在液压系统中,有时需要改变液体的流向,以满足不同工作状态下的要求。
这时,可以通过控制电磁阀的开合,改变阀体内部的流体通道,从而实现流向的切换。
电磁阀在这方面的应用,为液压系统的灵活性和多功能性提供了保障。
另外,电磁阀还能用于控制液压气动元件。
液压气动元件是液压系统中的重要组成部分,包括液压缸、液压马达、液压驱动装置等。
而这些元件的工作状态往往需要通过电磁阀的控制来实现。
通过改变电磁阀的工作状态,可以启动或停止液压气动元件的工作,从而实现液压系统的正常运行。
3. 电磁阀的功能和优势电磁阀在液压系统中的应用之所以如此广泛,主要在于其具有以下几个方面的功能和优势。

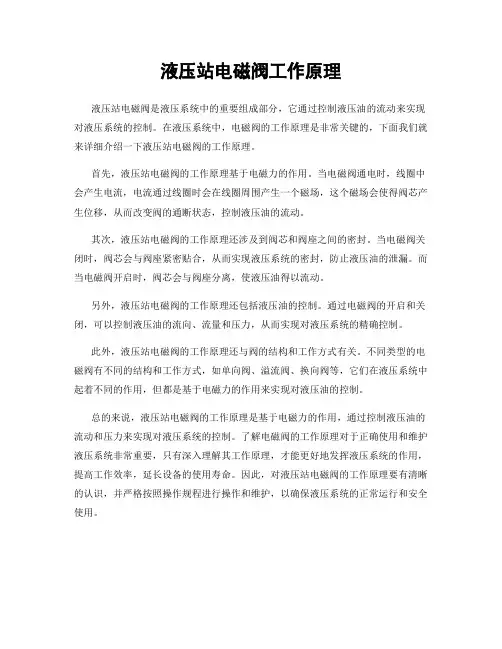

液压站电磁阀工作原理
液压站电磁阀是液压系统中的重要组成部分,它通过控制液压油的流动来实现对液压系统的控制。
在液压系统中,电磁阀的工作原理是非常关键的,下面我们就来详细介绍一下液压站电磁阀的工作原理。
首先,液压站电磁阀的工作原理基于电磁力的作用。
当电磁阀通电时,线圈中会产生电流,电流通过线圈时会在线圈周围产生一个磁场,这个磁场会使得阀芯产生位移,从而改变阀的通断状态,控制液压油的流动。
其次,液压站电磁阀的工作原理还涉及到阀芯和阀座之间的密封。
当电磁阀关闭时,阀芯会与阀座紧密贴合,从而实现液压系统的密封,防止液压油的泄漏。
而当电磁阀开启时,阀芯会与阀座分离,使液压油得以流动。
另外,液压站电磁阀的工作原理还包括液压油的控制。
通过电磁阀的开启和关闭,可以控制液压油的流向、流量和压力,从而实现对液压系统的精确控制。
此外,液压站电磁阀的工作原理还与阀的结构和工作方式有关。
不同类型的电磁阀有不同的结构和工作方式,如单向阀、溢流阀、换向阀等,它们在液压系统中起着不同的作用,但都是基于电磁力的作用来实现对液压油的控制。
总的来说,液压站电磁阀的工作原理是基于电磁力的作用,通过控制液压油的流动和压力来实现对液压系统的控制。
了解电磁阀的工作原理对于正确使用和维护液压系统非常重要,只有深入理解其工作原理,才能更好地发挥液压系统的作用,提高工作效率,延长设备的使用寿命。
因此,对液压站电磁阀的工作原理要有清晰的认识,并严格按照操作规程进行操作和维护,以确保液压系统的正常运行和安全使用。

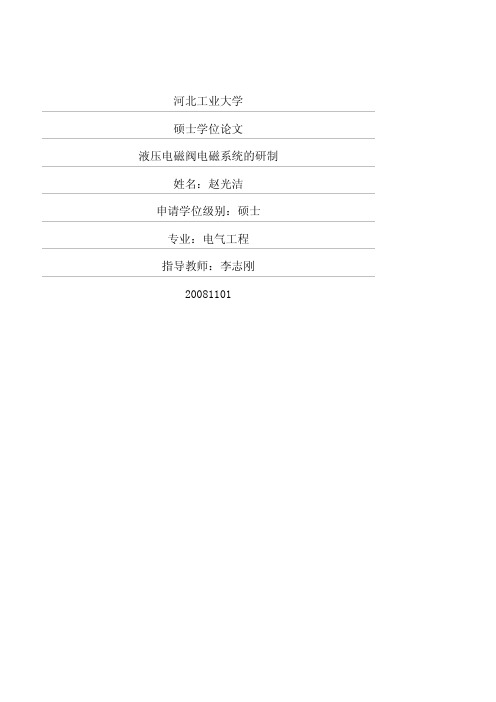

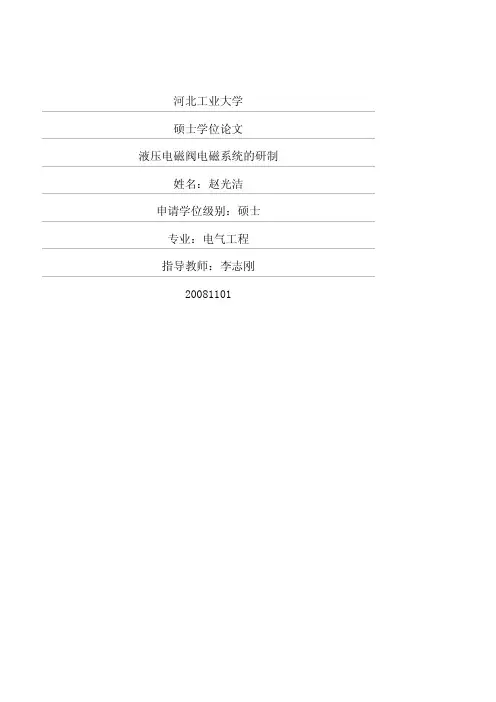

河北工业大学硕士学位论文液压电磁阀电磁系统的研制姓名:赵光洁申请学位级别:硕士专业:电气工程指导教师:李志刚20081101液压电磁阀电磁系统的研制iv液压电磁阀电磁系统的研制摘要液压电磁阀具有动态响应快、结构简单、紧凑、能量大等特点,易于实现过载保护,具有标准化、系列化、通用化程度高等技术优点,液压阀的核心部分是电磁铁。
电磁铁结构的合理性、以及性能参数决定了液压阀的整体性能,它安置在不同的系统中,起到不同的作用。
设计出符合要求的电磁铁是液压电磁阀的关键技术之一。
本文首先介绍了液压电磁阀电磁铁的总体设计方案,而后通过磁路计算和电磁铁的相关设计步骤,初步确定电磁铁的结构和相应的参数。
然后选择有限元仿真软件Ansys,对电磁铁的初步结构建立数学模型。
最后利用Ansys对数学模型进行仿真,研究电磁铁的轭铁厚度、衔铁和底座的半径、线圈的高宽比以及底座高和衔铁长的比值等对电磁铁吸力的影响,选出参数较优的电磁铁结构设计方案。
另外,利用软件Ansys对气隙接触面处有倾角和无倾角两对其他参数完全相同的电磁铁进行仿真,研究它们的磁力线、磁感应强度矢量分布以及电磁吸力特性曲线。
根据最终的电磁铁结构设计,加工出的电磁铁利用拉力传感器进行电磁吸力测试,并对电磁铁的模拟吸力特性与实测电磁铁的吸力特性进行比较。
两者之间存在误差,主要原因来自于机械加工误差,但加工出的电磁铁满足实际需要,达到了预期设计目标。
关键字:电磁铁,结构设计,ansys,有限元法,电磁吸力,优化Development of the electromagnetic system ofhydraulic solenoid valveAbstractHydraulic electromagnetic valve has fast dynamic response, simple and compact structure and high energy. It is easier to carry out overload protection. The valve has higher level of standardization, series and generalization. Electromagnet is the core part of hydraulic electromagnetic valve. The performance of hydraulic electromagnetic valve is depended by the structure and performance of electromagnet, which plays different roles in different systems.Designing an appropriate electromagnet is core technology to design a hydraulic electromagnetic valve. In this thesis, the general design of electromagnet which will be used in hydraulic solenoid valve system was introduced firstly. Secondly, the structure and parameters were calculated primarily according to magnetic circuit theory and manual of designing electromagnet. Thirdly, the mathematical model of electromagnet was constructed with the software named Ansys. Finally the simulation was carried out by Ansys with finite element method. The depth of iron yoke, radius of armature and base, ratio of coil length to coil width, ratio of base length to armature length are core parameters of electromagnet. How these points effect the electromagnetic force was studied. The better structure parameters of electromagnet were selected according to the simulation results. In addition, the effect of whether there is an inclination in the air-gap contact to the electromagnetic performance was studied with Ansys. The magnetic flux lines, magnetic induction vector distribution and relations between electromagnetic force and air depth were obtained. Then, the real electromagnets were produced according to the better design model by factory. A test was carried out to obtain the performance of electromagnetic force to air depth by a test system with force sensor. The result of measurement was compared to that of the simulation. There are some errors between these results. The main reason may be from the errors of machining. However, the electromagnet can meet the requirement of user. In other words, this design achieves the desired goals.Key words: electromagnet, structure design, ansys, finite element method, electromagnetic force,optimizationviii第一章绪论§1-1 液压阀概述[1-5]采煤机支架是煤矿综合机械化采煤工作面的支护装置,是综采的关键设备,也是保护矿井安全的重要部件。

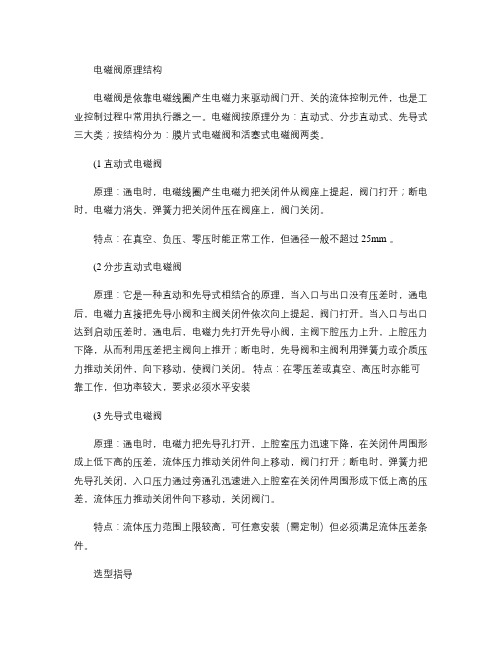

电磁阀原理结构电磁阀是依靠电磁线圈产生电磁力来驱动阀门开、关的流体控制元件,也是工业控制过程中常用执行器之一。
电磁阀按原理分为:直动式、分步直动式、先导式三大类;按结构分为:膜片式电磁阀和活塞式电磁阀两类。
(1直动式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm 。
(2分步直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先打开先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀和主阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可靠工作,但功率较大,要求必须水平安装(3先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关闭件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
选型指导选型重点电磁阀选型应该依次遵循安全性,可靠性,适用性,经济性四大原则和六个现场工况要求(即通径大小、介质种类、压力等级、电源电压、动作方式、特殊功能。
选型依据一、根据管道参数选择电磁阀的:通径规格(即DN 、接口方式(连接方式)1、按照现场管道内径尺寸或流量要求来确定通径(DN尺寸。
2、接口方式,一般DN >50要选择法兰接口,DN=50则可根据用户需要自由选择螺纹式或者法兰式。
二、根据介质种类选择电磁阀的:阀体材质、密封材料、温度组1、腐蚀性流体:阀体材质宜选用不锈钢或PTFE (聚四氟乙烯,俗称塑料王),并选配氟橡胶或PTFE 密封材料。
液压及电磁阀应用培训教程2012年3月21日目录第一章液压控制阀 (3)第一节液压控制阀的分类 (3)第二节压力控制阀 (4)第三节方向控制阀 (11)第四节流量控制阀 (15)第五节比例控制阀(含高频响阀) (18)第六节伺服控制阀 (27)第二章液压原理图和基本回路分析 (30)第一节TM区域液压原理图及阀件分布简介 (30)第二节伺服控制回路 (30)第一章液压控制阀第一节液压控制阀的分类1. 概述在液压系统中,用于控制和调节工作压力的高低、流量大小以及改变流量方向的元件,统称为液压控制阀。
液压控制阀通过对工作液体的压力、流量以及流液方向的控制与调节,从而可以控制液压执行元件的开启、停止和换向,调节其运动速度和输出扭矩(或力)。
2。
液压控制阀的分类2.1 按功能分类(1) 压力控制阀用于控制或调节液压系统或回路压力的阀,如溢流阀、减压阀、顺序阀压力继电器等;(2)方向控制阀用于控制或调节液压系统或回路中方向及其通和断,从而控制执行元件的运动方向及其启动、停止的阀。
如单向阀、换向阀等;(3) 流量控制阀用于控制或调节液压系统或回路中工作液体流量大小的阀.如节流阀、调速阀、分集流阀等2。
2 按阀的控制方式分类液压控制阀按控制方式可分为:(1)开关(或定值)控制阀:借助于通断型电磁铁及手动、机动、液动等方式,将阀芯位置或阀芯上的弹簧设定在某一工作状态,使液流的压力、流量或流向保持不变的阀。
这类阀属于常见的普通液压阀(2)比例控制阀:采用比例电磁铁(或力矩马达)将输入信号转换成力或阀的机械位移,使阀的输出(压力、流量)也按照其输入量连续、成比例地进行控制的阀,比例控制阀一般属于开环控制阀,现在也很多用在闭环系统中。
(3) 伺服控制阀:其输入信号(电量、机械量)多为偏差信号(输入信号与反馈信号的差值),阀的输出量(压力、流量)也按照其输入量连续、成比例地进行控制的阀.这类阀的工作性能类似于比例控制阀,但具有较高的动态瞬应和静态性能,多用于要求较高的、响应快的闭环液压控制系统。

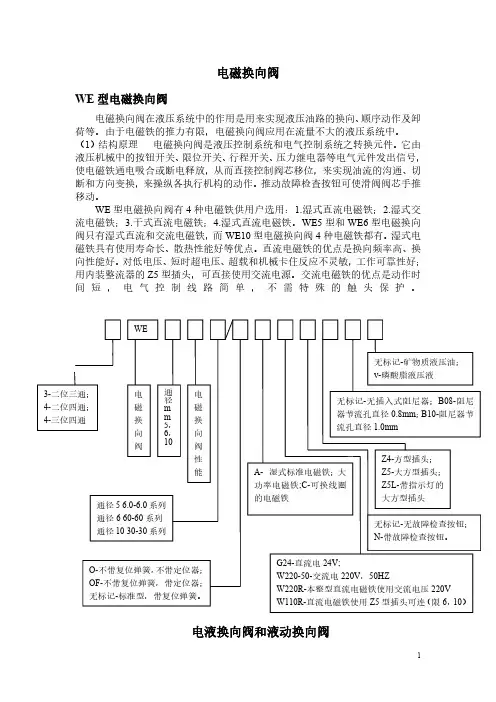

电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。
由于电磁铁的推力有限,电磁换向阀应用在流量不大的液压系统中。
(1)结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。
它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号,使电磁铁通电吸合或断电释放,从而直接控制阀芯移位,来实现油流的沟通、切断和方向变换,来操纵各执行机构的动作。
推动故障检查按钮可使滑阀阀芯手推移动。
WE 型电磁换向阀有4种电磁铁供用户选用:1.湿式直流电磁铁;2.湿式交流电磁铁;3.干式直流电磁铁;4.湿式直流电磁铁。
WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁,而WE10型电磁换向阀4种电磁铁都有。
湿式电磁铁具有使用寿命长、散热性能好等优点。
直流电磁铁的优点是换向频率高、换向性能好。
对低电压、短时超电压、超载和机械卡住反应不灵敏,工作可靠性好;用内装整流器的Z5型插头,可直接使用交流电源。
交流电磁铁的优点是动作时间短,电气控制线路简单,不需特殊的触头保护。
WE电磁换向阀通径m m 5,6,10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧,不带定位器;OF-不带复位弹簧,带定位器;无标记-标准型,带复位弹簧。
A-湿式标准电磁铁;大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ,50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连(限6,10)无标记-无故障检查按钮;N-带故障检查按钮。
Z4-方型插头;Z5-大方型插头;Z5L-带指示灯的大方型插头无标记-无插入式阻尼器;B08-阻尼器节流孔直径0.8mm ;B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油;v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通;4-二位四通;4-三位四通WEH电液换向阀及WH液控换向阀(1)结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。
一、双向电磁阀(低压型)工作原理常闭:双向电磁阀平时处于关闭状态;当线圈通电之后,电磁阀打开,断电后,电磁阀关闭。
电磁阀处于开启状态的时候,进口压力大于出口压力,介质由进口端流向出口端;当出口压力大于进口压力,介质由出口端流向进口端。
并且不管介质压力是进口端大于出口端,还是出口端大于进口端,电磁阀在断电之后,都能截止介质。
二、双向电磁阀特点1、该阀采用不锈钢活塞密封,完全杜绝泄露产生;2、在使用压力范围内,该阀不分进口和出口,即进口当出口,出口当进口都可以正常使用;3、线圈采用专制大功率线圈,保证双向电磁阀的迅速打开和关闭;4、内部采用特殊加工304不锈钢弹簧,使介质从出口流向进口的时候,也能完全关闭;5、该阀采用直动式结构,满足使用压力很低的工况。
三、双向电磁阀(低压型)的技术参数口径:DN10-DN500电源电压:DC6V-DC220V、AC12V-AC220V线圈功率:120W、150W、200W使用压力:DN10-DN50:正向:1MPa;反向:0.6MPa DN65-DN200:正向:0.8MPa;反向:0.5MPaDN250-DN500:正向:0.5MPa;反向:0.2MPa连接方式:内螺纹、法兰、焊接使用介质:水、气、油、蒸汽、高温油等各种介质介质温度:-200℃—0℃、-60℃—+80℃、-20℃—+80℃、-5℃—+80℃、-5℃—120℃、0℃—+200℃、0℃—+600℃阀体材质:不锈钢304、不锈钢316、碳钢防护等级(可选):防水(IP65)、防腐、防爆(ExdⅡCT5)接线方式:插头式、引线式、接线盒控制方式:常闭附加功能(可选):带手动功能、带信号反馈功能、带过滤功能泄露等级:零泄露四、先导式双向电磁阀的结构先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成。
主阀瓣和活塞之间通过顶杆相连(图1),其特点是内部无弹簧等弹性复位元件,完全靠气动力和电磁力切换各气路通道,控制常开腔和常闭腔供气和密封,最高工作压力5.0MPa。

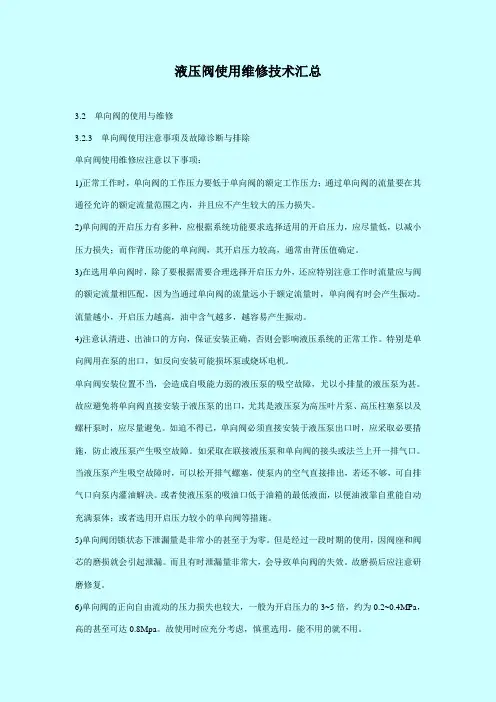

液压阀使用维修技术汇总3.2 单向阀的使用与维修3.2.3 单向阀使用注意事项及故障诊断与排除单向阀使用维修应注意以下事项:1)正常工作时,单向阀的工作压力要低于单向阀的额定工作压力;通过单向阀的流量要在其通径允许的额定流量范围之内,并且应不产生较大的压力损失。
2)单向阀的开启压力有多种,应根据系统功能要求选择适用的开启压力,应尽量低,以减小压力损失;而作背压功能的单向阀,其开启压力较高,通常由背压值确定。
3)在选用单向阀时,除了要根据需要合理选择开启压力外,还应特别注意工作时流量应与阀的额定流量相匹配,因为当通过单向阀的流量远小于额定流量时,单向阀有时会产生振动。
流量越小,开启压力越高,油中含气越多,越容易产生振动。
4)注意认清进、出油口的方向,保证安装正确,否则会影响液压系统的正常工作。
特别是单向阀用在泵的出口,如反向安装可能损坏泵或烧坏电机。
单向阀安装位置不当,会造成自吸能力弱的液压泵的吸空故障,尤以小排量的液压泵为甚。
故应避免将单向阀直接安装于液压泵的出口,尤其是液压泵为高压叶片泵、高压柱塞泵以及螺杆泵时,应尽量避免。
如迫不得已,单向阀必须直接安装于液压泵出口时,应采取必要措施,防止液压泵产生吸空故障。
如采取在联接液压泵和单向阀的接头或法兰上开一排气口。
当液压泵产生吸空故障时,可以松开排气螺塞,使泵内的空气直接排出,若还不够,可自排气口向泵内灌油解决。
或者使液压泵的吸油口低于油箱的最低液面,以便油液靠自重能自动充满泵体;或者选用开启压力较小的单向阀等措施。
5)单向阀闭锁状态下泄漏量是非常小的甚至于为零。
但是经过一段时期的使用,因阀座和阀芯的磨损就会引起泄漏。
而且有时泄漏量非常大,会导致单向阀的失效。
故磨损后应注意研磨修复。
6)单向阀的正向自由流动的压力损失也较大,一般为开启压力的3~5倍,约为0.2~0.4MPa,高的甚至可达0.8Mpa。
故使用时应充分考虑,慎重选用,能不用的就不用。
单向阀的常见故障及诊断排除方法见表3—l。
汽车液压制动系统 abs_esc 电磁阀技术要求及测试方法
汽车液压制动系统 abs_esc 电磁阀技术要求及测试方法
随着汽车制造技术的不断发展,汽车液压制动系统 abs_esc 电磁阀也得到了广泛应用。
这种电磁阀可以控制汽车制动系统的压力,从而提高制动效果和安全性能。
在使用这种电磁阀时,需要注意一些技术要求和测试方法。
技术要求
1. 电磁阀的选择要根据汽车的型号和制动系统的要求来确定。
不同型号的汽车和不同类型的制动系统需要不同的电磁阀来控制制动压力。
2. 电磁阀的工作压力和流量要与汽车制动系统的要求相匹配。
如果电磁阀的工作压力和流量不足,会导致制动效果不佳。
3. 电磁阀的材料要具有耐腐蚀、耐高温、耐磨损等特性,以保证其长期稳定运行。
4. 电磁阀需要具有较高的密封性能,以避免制动系统漏油或进水等问题。
5. 电磁阀需要具有较高的工作可靠性和安全性能,以确保在紧急情况下能够及时响应并保证驾驶员和乘客的安全。
测试方法
1. 测试电磁阀的工作压力和流量。
可以使用压力表和流量计来测试电磁阀的工作压力和流量是否符合汽车制动系统的要求。
2. 测试电磁阀的密封性能。
可以使用气密性测试仪来测试电磁阀的密封性能,以确保其不会漏油或进水。
3. 测试电磁阀的工作可靠性和安全性能。
可以使用模拟器来模拟紧急情况下的制动操作,并测试电磁阀是否能够及时响应并保证驾驶员和乘客的安全。
总之,汽车液压制动系统 abs_esc 电磁阀是汽车制动系统中非常重要的一个部件,其选择、安装和测试都需要严格按照技术要求来进行,以确保汽车制动系统的正常运行和驾驶安全。
液压电磁阀原理结构要点液压电磁阀是一种通过电磁力控制液压系统中液体流动的元件。
它由阀体、螺线管和机械弹簧等组成。
液压电磁阀的工作原理是依靠电磁力控制阀体的开启和关闭,从而控制液体的流动。
下面详细介绍液压电磁阀的原理和结构要点。
1.电磁工作原理:液压电磁阀的螺线管由电流流过时会产生电磁力,这个电磁力作用在阀体上,使阀体开启或关闭。
当电流施加在螺线管上时,螺线管内的线圈产生磁场,反向作用在阀芯上,克服了回弹强度和液压力的作用,使阀芯移动,当阀芯移动到一定位置时,阀芯的弹簧力超过电磁铁的吸力,阀芯关闭,停止液体流动。
2.液压工作原理:液压电磁阀通过液体的流动来控制阀门的开启和关闭。
当液压系统通电情况下,电磁阀的阀芯受到电磁力的作用而开启,液体从进口流入阀体,由于阀体内流通道的存在,液体流经阀体被导向到要进行控制的执行机构,此时执行机构实现动作。
当液压系统断电时,液压电磁阀的阀芯受到弹簧的作用而关闭,阻塞流通道,使液体无法流动。
1.阀体:液压电磁阀的阀体是整个电磁阀的外壳,承担着支撑和固定阀的功能,同时也是液体的流通通道。
阀体通常由铸铁或钢材制成,具有较高的强度和耐压性。
2.阀芯:液压电磁阀的阀芯是控制液体流动的关键部分。
阀芯是一个可以在阀体内移动的部件,它通过电磁力和机械弹簧的作用,实现阀的开启和关闭。
阀芯通常由不锈钢或硬质合金材料制成,具有较好的耐磨和耐腐蚀性能。
3.螺线管:液压电磁阀的螺线管是将电能转化为电磁力的关键组件。
螺线管通常由导电线圈绕制而成,它能使阀体的阀芯受到电磁力的作用,从而实现开启或关闭。
螺线管通常由绝缘耐热材料包覆,具有良好的绝缘和耐热性能。
另外,液压电磁阀还包括导通孔、外壳、密封圈、弹簧和调节螺钉等部件。
导通孔是控制液体流动的通道,外壳起到固定、支撑和保护阀体的作用,密封圈用于密封液体流动通道,弹簧用于实现阀芯的复位和关闭,调节螺钉用于调节阀体的灵敏度和动作速度。
总之,液压电磁阀的工作原理是通过电磁力控制阀体的开启和关闭,从而实现液体的流动控制。
液压电磁阀工作原理
液压电磁阀是一种常用的控制元件,它通过控制电磁信号的开闭来调节液压系统中液体的流动方向、流量和压力等参数。
其工作原理如下:
1. 结构组成:液压电磁阀由一个电磁铁和一个阀芯组成。
电磁铁由铁芯、线圈和阀座组成。
阀芯则由阀芯活塞、弹簧和阀芯座组成。
2. 工作原理:当电磁铁通电时,线圈中产生的电磁力使铁芯吸引,将阀芯向上提起。
此时,阀芯活塞与阀座分离,液体便可以通过阀芯座的通道流动。
这种状态被称为开启状态。
3. 关闭状态:当电磁铁断电时,线圈中不再有电流通过,电磁力消失,弹簧的作用力使阀芯下压。
阀芯与阀座紧密接触,通道封闭,液体停止流动。
4. 控制方式:液压电磁阀的控制方式一般有两种,即直接控制和先导控制。
直接控制中,电磁铁直接接通或切断液压油路;先导控制中,电磁铁的工作会改变先导阀的工作状态,进而控制主阀芯的位置,实现液体的流动控制。
总之,液压电磁阀的工作原理是通过控制电磁铁的通电和断电来控制阀芯的位置,从而实现对液体流动的调节。
根据控制方式的不同,液压电磁阀可具有较高的控制精度和可靠性,在液压系统中起到重要的作用。
液压多路换向阀电磁阀常见故障及排除液压多路换向阀是液压系统中重要的元件之一,它通过控制液压油的流向和压力来实现液压系统的动作。
在液压多路换向阀中,电磁阀作为控制元件,起着至关重要的作用。
然而,电磁阀在使用过程中也会出现各种故障,影响液压系统的正常运行。
本文将介绍液压多路换向阀电磁阀常见的故障及排除方法。
一、电磁阀无法动作1. 电源不足当电磁阀无法动作时,首先要检查电源是否正常。
可能是电源电压不足或者电源线路接触不良导致的问题。
解决方法是检查电源线路,排除故障,确认电源供应正常。
2. 线圈损坏电磁阀的线圈是电磁阀正常工作的关键部件,如果线圈损坏,就会导致电磁阀无法动作。
这时需要更换新的线圈,并确保线圈的连接牢固。
3. 堵塞有时候电磁阀会因为进入杂质或者液压油污染而造成堵塞,导致无法动作。
解决方法是清洗电磁阀,排除堵塞,保持清洁。
二、电磁阀动作不稳定1. 油温过高液压系统工作时,由于摩擦和内部能量损耗,会导致液压油温升高,如果液压油温过高,就会造成电磁阀动作不稳定。
解决方法是采取降温措施,保持液压系统正常工作温度。
2. 内部泄漏电磁阀内部如果因为密封不良或者零部件磨损而发生泄漏,就会导致电磁阀动作不稳定。
解决方法是检查电磁阀内部,更换损坏的零部件,确保电磁阀的正常工作。
三、电磁阀发生异响1. 油质不合格如果液压系统使用的液压油质量不合格,就会导致电磁阀发生异响。
解决方法是更换合格的液压油,保证液压系统正常工作。
2. 零部件松动电磁阀在长时间的工作过程中,由于零部件的松动或者磨损,会导致电磁阀发生异响。
解决方法是及时检查电磁阀零部件,进行必要的修理或更换。
四、电磁阀渗漏1. 密封件老化电磁阀在工作过程中,由于密封件老化或者损坏,会导致电磁阀发生渗漏。
解决方法是更换合适的密封件,确保电磁阀的密封性能。
2. 安装不当如果电磁阀在安装过程中没有按照规定的方法进行,就会导致电磁阀发生渗漏。
解决方法是重新安装电磁阀,确保安装正确。
单头液压电磁阀工作原理单头液压电磁阀是一种常用的液压控制元件,它通过电磁力的作用来控制阀芯的运动,从而实现液压系统中的流量控制和压力控制。
本文将详细介绍单头液压电磁阀的工作原理。
一、单头液压电磁阀的结构单头液压电磁阀主要由阀体、阀芯、弹簧、电磁线圈等部分组成。
阀体是整个电磁阀的外壳,其内部有一个阀孔,阀孔上设有一个阀座,阀座与阀芯之间形成密封。
阀芯是电磁阀的核心部件,它可以在阀孔内做往复运动。
弹簧用于保持阀芯在无电流状态下的位置。
电磁线圈通过电流的通断来产生电磁力,从而控制阀芯的运动。
二、单头液压电磁阀的工作原理单头液压电磁阀的工作原理可以分为两个部分:电磁部分和液压部分。
1. 电磁部分当电磁线圈通电时,线圈内产生一定的磁场,磁场的方向与电流方向有关。
根据右手定则,磁场方向垂直于电磁线圈的方向。
由于阀芯上有一个铁芯,当电流通过电磁线圈时,铁芯受到磁力的作用,向磁场的方向运动。
当电流断开时,铁芯受到弹簧的作用,返回原来的位置。
通过电流的通断来控制阀芯的运动,从而实现单头液压电磁阀的开启和关闭。
2. 液压部分当阀芯向上运动时,阀芯和阀座之间的密封断开,液压油从液压源进入阀孔,流入液压执行器。
当阀芯向下运动时,阀芯和阀座之间的密封连接,液压油无法通过阀芯进入液压执行器。
通过阀芯的运动来控制液压油的流动,从而实现液压系统中的流量控制和压力控制。
三、单头液压电磁阀的应用单头液压电磁阀广泛应用于工程机械、冶金设备、船舶、航空航天等领域的液压系统中。
它可以用来控制液压系统中的流量、压力、方向等参数,实现液压系统的自动化控制和精确控制。
通过电磁阀的开启和关闭,可以实现液压系统的启停、切换和变速等功能,提高液压系统的工作效率和控制精度。
总结:单头液压电磁阀是一种基本的液压控制元件,它通过电磁力的作用来控制阀芯的运动,实现液压系统中的流量控制和压力控制。
电磁线圈产生的磁场通过作用于铁芯,控制阀芯的运动。
阀芯的运动使阀座的密封连接断开或连接,控制液压油的流动。
煤矿液压站电磁阀工作原理
煤矿液压站的电磁阀是一种控制液压系统中液压油流动的重要组件。
其工作原理如下:
1. 阀芯位置控制:电磁阀由铁芯、阀芯、阀座和阀体组成。
当电磁阀处于关闭状态时,铁芯受到弹簧力的作用压紧阀芯,将其与阀座紧密接触,阻止液压油流经过。
当电磁阀电磁线圈通电时,产生电磁力使铁芯移动,并带动阀芯与阀座分离,使液压油可以通过阀芯的通道流动。
2. 液压油流控制:阀芯与阀座分离后,液压油从电磁阀的进口侧流过,然后进入阀芯内的通道。
通道中的形状和尺寸决定了液压油的流量大小和流动方向。
当压力差作用在阀芯两侧时,液压油将被迫流动,并从阀芯的出口侧流出。
3. 性能调节:电磁阀通常配备有多个双通道和多通道的组合成套使用。
通过控制不同的电磁阀通电或断电,可以控制不同的阀芯位置和液压油流动路径,实现液压系统的不同功能和性能。
总结:煤矿液压站的电磁阀通过控制阀芯位置和液压油的流动来实现液压系统的控制和调节。
通过控制电磁阀的通电和断电,可以实现液压站的启停、调节和保护等功能。
液压系统电磁阀的设计和制造液压系统是现代工程中应用广泛的控制系统,其核心部件之一就是电磁阀。
电磁阀通过控制液压系统的工作流量和工作压力,从而实现液压系统各部件的协调运作,是液压系统中不可或缺的关键组成部分。
本文将介绍液压系统电磁阀的设计和制造,包括电磁开关、电磁铁和电磁阀的相关技术。
一、电磁开关电磁开关可以分为直流电磁开关和交流电磁开关。
直流电磁开关的特点是稳定性高、串流小、不易受电网电压波动的影响,但电磁铁的磁感应强度随着时间的推移会逐渐变小,容易产生热效应,长时间使用会加剧损耗。
而交流电磁开关则稳定性稍差,串流较大,但是在储存磁能的方面有比较好的优势,工作效率也更高。
一般情况下,液压系统采用交流电磁开关。
二、电磁铁电磁铁是控制液压系统电磁阀的重要部分。
电磁铁主要由铁芯、线圈、防尘罩等组成。
其中,线圈是任何电磁铁中最重要的部分。
仿佛生物的心脏,线圈通过发出磁场来吸引或排斥铁芯,从而实现控制液压系统的关键任务。
电磁铁的导线一般使用精密电子线,线圈绕制必须要求精度高、质量稳定。
在制造时,为了提高线圈的电气性能和机械强度,需要采用真空浸渍技术,使用适当的浸渍剂对线圈进行浸渍处理,使其达到预期的效果。
三、电磁阀电磁阀是液压系统中重要的控制元件。
液压电磁阀将电磁铁和阀体结合在一起,通过控制液压系统的流量、压力和方向来控制液体的流向。
液压电磁阀的结构由阀体、阀杆、阀芯、弹簧、电磁铁等组成。
液压阀的基本原理是利用电磁铁的磁性吸合和断开阀芯,从而控制液体的流向。
在电磁阀的制造过程中,需要注意以下几点:1. 阀体必须有良好的密封性能。
不合格的密封性能会严重影响整个液压系统的工作效率和质量。
2. 阀芯的塑性和硬度必须经过科学严密的控制。
不宜过硬,否则容易造成紧密配接的闷死,过软则容易造成泄漏。
3. 电磁阀和电磁铁的匹配度必须合适。
一旦电磁阀与电磁铁或线圈匹配度不够,就会影响整个液压系统的工作效率和稳定性。
4. 阀体表面要进行恰当的表面处理,增强其防腐性和展现其美观。
液压及电磁阀相关技术培训教程2012年1月21日24日目录第一章液压控制阀 (3)第一节液压控制阀的分类 (3)第二节压力控制阀 (4)第三节方向控制阀 (9)第四节流量控制阀 (12)第五节比例控制阀(含高频响阀) (14)第六节伺服控制阀 (22)第二章液压原理图和基本回路分析 (24)第一节TM区域液压原理图及阀件分布简介 (24)第二节伺服控制回路 (24)第一章液压控制阀第一节液压控制阀的分类1. 概述在液压系统中,用于控制和调节工作压力的高低、流量大小以及改变流量方向的元件,统称为液压控制阀。
液压控制阀通过对工作液体的压力、流量以及流液方向的控制与调节,从而可以控制液压执行元件的开启、停止和换向,调节其运动速度和输出扭矩(或力)。
2. 液压控制阀的分类2.1 按功能分类(1) 压力控制阀用于控制或调节液压系统或回路压力的阀,如溢流阀、减压阀、顺序阀压力继电器等;(2) 方向控制阀用于控制或调节液压系统或回路中方向及其通和断,从而控制执行元件的运动方向及其启动、停止的阀。
如单向阀、换向阀等;(3) 流量控制阀用于控制或调节液压系统或回路中工作液体流量大小的阀。
如节流阀、调速阀、分集流阀等2.2 按阀的控制方式分类液压控制阀按控制方式可分为:(1) 开关(或定值)控制阀:借助于通断型电磁铁及手动、机动、液动等方式,将阀芯位置或阀芯上的弹簧设定在某一工作状态,使液流的压力、流量或流向保持不变的阀。
这类阀属于常见的普通液压阀(2) 比例控制阀:采用比例电磁铁(或力矩马达)将输入信号转换成力或阀的机械位移,使阀的输出(压力、流量)也按照其输入量连续、成比例地进行控制的阀,比例控制阀一般属于开环控制阀,现在也很多用在闭环系统中。
(3) 伺服控制阀:其输入信号(电量、机械量)多为偏差信号(输入信号与反馈信号的差值),阀的输出量(压力、流量)也按照其输入量连续、成比例地进行控制的阀。
这类阀的工作性能类似于比例控制阀,但具有较高的动态瞬应和静态性能,多用于要求较高的、响应快的闭环液压控制系统。
(4) 数字控制阀:用于数字信息直接控制的阀类。
第二节 压力控制阀压力控制阀(简称压力阀)是用来控制液压传动系统或气压传动系统中流体压力的一种控制阀。
常用的压力阀有:溢流阀、减压阀、顺序阀和压力继电器等。
大型H 型钢现场采用的压力控制阀种类很多,如表3-1所示:针对具有代表性的,现场易出故障的压力控制阀的工作原理和结构进行分析。
2.1 DR 型先导式减压阀 2.1.1 结构分析其组成主要包括带主阀插件(3)的主阀(1)和带压力调节组件的先导阀(2)。
在静态位置,序号 名 称型 号生产厂家1. 减压溢流阀 3DR10P5-6X/100Y/OOM REXROTH2. 减压溢流阀 3DR10P5-6X/315Y/OOM REXROTH3. 减压溢流阀 3DR16P5-5X/100Y/OOM REXROTH4. 比例减压阀 3DREME10P6X/100YG24K4V REXROTH5. 先导式溢流阀 DB20-2-5X/315 REXROTH6. 直动式溢流阀 DBDS10K-1X/200 REXROTH7. 直动式溢流阀 DBDS10K-1X/315 REXROTH8. 直动式溢流阀 DBDS10P-1X/200 REXROTH9. 直动式溢流阀 DBDS10P1X/315 REXROTH 10. 直动式溢流阀 DBDS20K1X/315 REXROTH 11. 直动式溢流阀 DBDS20P1X/200 REXROTH 12. 溢流阀 DBDS30K1X/200 REXROTH 13. 直动式溢流阀 DBDS6P1X/400REXROTH 14. 电磁溢流阀 DBW20A-3N-5X/350G24N9K4 REXROTH 15. 先导式溢流阀 DBW20B-2-5X/315-6EG24N9K4SO160 REXROTH 16. 板式减压阀 DR10DP1-4X/210YM DN10 REXROTH 17. 减压阀 DR20-5-5X/200Y REXROTH 18. 减压阀 DRC 5-52/100Y S0173 REXROTH 19. 减压阀 DRC 5-52/100Y S0177 REXROTH 20. 减压阀 DRC 5-52/315Y S0173 REXROTH 21. 比例减压溢流阀 DRE6-1X/100MG24K4M REXROTH 22. 压力补偿器 ZDC16P2XM REXROTH 23. 压力补偿器ZDC25P-2X/XREXROTH芯的底侧。
同时作用于先导阀(2)中的球阀(6)上,经节流孔(4)作用于主阀芯(3)的弹簧加载侧,并且流经油口(5)。
同样,压力经节流孔(7)、控制油路(8)、单向阀(9)和节流孔(10)作用于球阀(6)上。
根据弹簧(11)的设定,在球阀(6)前部、油口(5)中和弹簧腔(12)内建压,保持控制活塞(13)处于开启位置。
油液可自由地从油口B经主阀芯插件(3)流入油口A,直至油口A的压力超过弹簧(11)的设定值,并打开球阀(6)、控制活塞(13)移至关闭位置。
当油口A的压力与弹簧设定压力之间达到平衡时,获得期望的减压压力。
控制油经控制油路(15)由外部从弹簧腔(14)泄回油箱。
通过安装一个可选的单向阀(16)可实现从油口A 至B的自由返回流动。
压力表接口(17)用于油口A的减压压力监测。
2.2 3DR型先导式减压阀2.2.1 结构分析3DR型减压阀是三通先导式减压阀,起到减压溢流作用。
减压阀主要包括带控制阀芯(2)的主阀(1) 和带调压装置(10)的先导控制阀(3)。
在静态作用于主阀芯的右侧压缩弹簧。
同时通过节流孔(6)作用于主阀(2)的弹簧一侧(6)上,经通道(5)作用于先导球阀(7)。
根据弹簧(11)的设定,在球阀(7)之前和通道(5)中建压,保持控制阀芯(2)处于开启位置。
油液可自由地从油口P经主阀芯流入油口A,直至油口A的压力超过弹簧(11)的设定值,并打开球阀(7)当油口A的压力与弹簧设定压力之间达到平衡时,获得期望的减压压力。
如果油口A的压力在外力的作用下继续升高,主阀芯(2) 继续压向弹簧(9),这样油口A通过腔(8)与油口T相连,多余的压力油泄回油箱,从而确保减压压力不变。
先导油的回油必须外泄到Y口,Y口油液要无背压自由回油箱。
压力表连接(14)用于油口A的减压压力监测。
机能符号2.3 DB/DBW型先导式溢流阀2.3.1 结构分析概述:DB 和DBW型压力控制阀是先导式溢流阀。
它们用于限制(DB型),或用电磁铁限制及卸荷系统压力(DBW型)。
该溢流阀(DB型)的组成主要包括带主阀芯插件(3)的主阀(1)和带压力调节组件的先导阀(2)。
DB型溢流阀油路A中的压力作用于主阀芯(3)上。
同时,压力经带节流孔(4)和(5)的控制通路(6)和(7),作用在主阀芯(3)的弹簧加载侧及先导阀(2)的球(8)上。
如果A口的压力超过弹簧(9)的设定值,球(8)克服弹簧力(9)而使先导阀开启。
该信号经控制信道(10)和(6)从A口内部获取。
主阀芯(3)弹簧加载侧的油液经过控制通路(7)、节流孔(11)和球阀(8)流入弹簧腔(12)。
对DB...-5X/..-..型它由控制通路(13)内部引入油箱,而对DB..5X/..Y..型经控制通路(14)它由外部引入油箱。
节流孔(4)和(5)在主阀芯(3)两端产生压降,因此A到B连接通道被打开。
油液由A口流向B口,而设定工作压力保持不变。
溢流阀借助油口X(15)可对不同压力(二级压力)卸荷或切换。
2.4 DB/DBW型先导式溢流阀2.4.1 结构分析ZDR 6 D型减压阀是叠加式结构三通直动式减压阀,它对次级回路有减压功能。
用于系统压力减压。
其组成主要包括阀体(1)、控制阀芯(2)、压缩弹簧(3)和调节组件(4)以及可选单向阀。
由调节组件(4)设定二次压力。
DA型在静态位置,该阀常开,油液可自由地从油口A1流向油口A2。
油口A2压力经控制油路(5)同时作用于压缩弹簧对面的活塞面积上。
当油口A2的压力超过弹簧(3)设定值时,控制阀芯(2)移至控制位置,油口A2的压力保持稳定。
信号和控制油经控制油道(5)从油口A2内部提供。
如果油口A2的压力由于外力作用于执行器而继续升高,阀芯就继续向压缩弹簧(3)方向移动。
这样油口A2经控制活塞(2)上的台肩(9)与油箱连通。
足够的油液流回油箱,以防止压力进一步升高。
弹簧腔(7)经孔(6)至油口T(Y)由外部泄油至油箱。
压力表接口(8)用于阀的二次压力监测。
第三节方向控制阀方向控制阀用于控制或调节液压系统或回路中方向及其通和断,从而控制执行元件的运动方向及其启动、停止的阀。
如单向阀、换向阀等;大型H型钢现场采用的主要方向控制阀表4-1所示:序名称型号生产厂家号1.电磁换向阀3WE10B3X/CG24N9K4 REXROTH2.电磁换向阀4WE10D3X/CG24N9K4 REXROTH3.电磁换向阀4WE6D6X/EG24N9K4 REXROTH4.电磁换向阀4WE6D6X/OFEG24N9K4 REXROTH5.电磁换向阀4WE6Y6X/EG24N9K4/B12 REXROTH6.电液换向阀4WEH16HD7X/OF6EG24N9ETSK4/B10D3 REXROTH7.电液换向阀4WEH16J7X/6EG24N9ETSK4/B10D3 REXROTH8.手动换向阀4WMM6J-5X REXROTH9.手动换向阀DH-0113 ATOS10.手动换向换向阀DH-0141 ATOS11.手动换向阀DH-0153 ATOS12.电磁换向阀DHI-0631 ATOS13.电磁换向阀DHU-0631/2/A-X ATOS14.电磁换向阀DHU-0713-X ATOS15.电磁换向阀DKU-1713-X 24DC+SP667 ATOS16.电磁换向阀DKU-1751/2-X 24DC+SP667 ATOS17.单向阀CIT-06-04-50 YUKEN18.单向阀CRG-06-04-50 YUKEN19.单向阀CRG-10-04-50 YUKEN20.电磁换向阀DPHU-1713/D-X 24DC+SP667 ATOS21.电液换向阀DPHU-2713/D/H9-X 24DC+SP667 ATOS22.电液换向阀DPHU-2751/D/H9/L2-X 24DC+SP667 ATOS23.电液换向阀DPHU-3713/D/H9-X 24DC+SP667 ATOS24.方向插件LC32A05D7X REXROTH25.方向插件LC32A20E7X REXROTH26.方向插件LC40A05D7X REXROTH27.方向插件LC40B20E7X/-004 REXROTH28.方向插件LC50A20E7X REXROTH29.方向插件LC63A20E7X REXROTH下面主要针对具有代表性的,方向控制阀的工作原理和结构进行分析。
