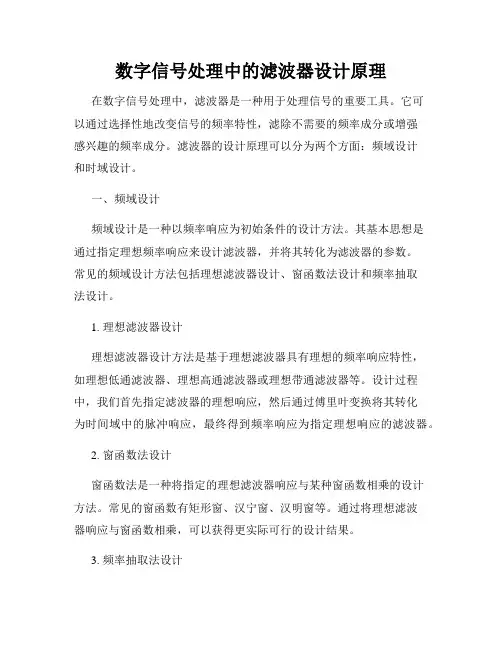

数字信号处理中的滤波器设计原理在数字信号处理中,滤波器是一种用于处理信号的重要工具。
它可以通过选择性地改变信号的频率特性,滤除不需要的频率成分或增强感兴趣的频率成分。
滤波器的设计原理可以分为两个方面:频域设计和时域设计。
一、频域设计频域设计是一种以频率响应为初始条件的设计方法。
其基本思想是通过指定理想频率响应来设计滤波器,并将其转化为滤波器的参数。
常见的频域设计方法包括理想滤波器设计、窗函数法设计和频率抽取法设计。
1. 理想滤波器设计理想滤波器设计方法是基于理想滤波器具有理想的频率响应特性,如理想低通滤波器、理想高通滤波器或理想带通滤波器等。
设计过程中,我们首先指定滤波器的理想响应,然后通过傅里叶变换将其转化为时间域中的脉冲响应,最终得到频率响应为指定理想响应的滤波器。
2. 窗函数法设计窗函数法是一种将指定的理想滤波器响应与某种窗函数相乘的设计方法。
常见的窗函数有矩形窗、汉宁窗、汉明窗等。
通过将理想滤波器响应与窗函数相乘,可以获得更实际可行的设计结果。
3. 频率抽取法设计频率抽取法是一种通过对滤波器的选择性抽取来设计的方法。
在该方法中,我们通常先设计一个频域连续的滤波器,然后通过采样抽取的方式,将频域上的滤波器转化为时域上的滤波器。
二、时域设计时域设计是一种以时域响应为初始条件的设计方法。
其基本思想是通过直接设计或优选设计时域的脉冲响应,进而得到所需的滤波器。
常用的时域设计方法包括有限脉冲响应(FIR)滤波器设计和无限脉冲响应(IIR)滤波器设计。
1. FIR滤波器设计FIR滤波器是一种具有有限长度的脉冲响应的滤波器。
在设计FIR滤波器时,我们可以通过多种方法,如频率采样法、窗函数法、最小二乘法等来优化滤波器的设计参数。
2. IIR滤波器设计IIR滤波器具有无限长度的脉冲响应,其设计涉及到环节函数的设计。
常见的IIR滤波器设计方法有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
综上所述,数字信号处理中的滤波器设计原理可以基于频域设计和时域设计。
低通滤波器的设计一、理论基础1.数字滤波器基本原理数字滤波器是一种利用数字信号进行滤波的设备,通常由差分方程或差分方程的图解形式表示。
常见的数字滤波器类型包括递归滤波器(IIR)和非递归滤波器(FIR)。
2.数字滤波器的特性数字滤波器的特性包括通带增益、阻带增益和截止频率等。
根据不同的应用需求,我们可以选择合适的特性来设计我们所需的低通滤波器。
二、设计方法1.IIR滤波器设计IIR滤波器的设计主要基于模拟滤波器的特性转换方法,其中一种常用的方法是双线性变换法。
该方法将模拟滤波器的差分方程转换为数字滤波器的差分方程,从而实现数字滤波器的设计。
2.FIR滤波器设计FIR滤波器的设计主要基于窗函数法,该方法通过选择合适的窗函数来设计滤波器。
常见的窗函数包括矩形窗、汉宁窗和哈密顿窗等。
设计时,我们需要确定滤波器的阶数和窗函数类型,并选择合适的截止频率来满足需求。
三、设计实例以下是一个设计实例,假设我们需要设计一个以1kHz为截止频率的低通滤波器。
1.IIR滤波器设计(1)选择一个合适的模拟滤波器类型,如巴特沃斯滤波器。
(2)根据设计需求,选择合适的阶数和阻带增益。
(3)使用双线性变换法将模拟滤波器转换为数字滤波器。
(4)根据设计的数字滤波器的差分方程,计算滤波器系数。
(5)实现滤波器功能,可采用MATLAB等工具进行实现。
2.FIR滤波器设计(1)确定滤波器的阶数和窗函数类型,如选择100阶汉宁窗。
(2)根据截止频率和采样频率,计算滤波器的归一化频率。
(3)使用窗函数和归一化频率,计算滤波器的频域响应。
(4)根据频域响应,计算滤波器的时域响应。
(5)实现滤波器功能,可采用MATLAB等工具进行实现。
四、总结低通滤波器的设计是一个复杂的过程,需要根据具体的需求选择合适的滤波器类型和设计方法。
在设计过程中,需要考虑滤波器的特性、阶数、截止频率等因素,并利用数学工具进行计算和实现。
同时,设计的效果也需要进行验证和调试,以确保滤波器能够实现预期的功能。
数字低通滤波器算法概述数字低通滤波器是一种用于信号处理的重要算法,它可以有效地去除信号中高频成分,保留低频成分。
在音频处理、图像处理、通信系统等领域都广泛应用。
本文将介绍数字低通滤波器的基本原理和常见的实现算法。
一、数字低通滤波器的原理数字低通滤波器的原理基于信号的频域特性。
在频域中,信号可以表示为不同频率成分的叠加。
低通滤波器的目的是去除高于某一截止频率的成分,保留低于该频率的成分。
其基本原理是通过滤波器将高频成分的幅度衰减,从而实现频率的选择性。
二、数字低通滤波器的设计数字低通滤波器的设计涉及到选择合适的滤波器类型、确定截止频率和滤波器阶数等参数。
常见的数字低通滤波器包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的数字滤波器,具有平坦的幅频特性和线性相位特性。
其设计方法是首先选择滤波器的阶数和截止频率,然后根据设计要求计算滤波器的传递函数,最后进行离散化处理得到巴特沃斯滤波器的系数。
2. 切比雪夫滤波器切比雪夫滤波器是一种具有截止频率附近波纹特性的数字滤波器。
其设计方法是选择滤波器的阶数、截止频率和波纹系数,然后根据设计要求计算滤波器的传递函数,最后进行离散化处理得到切比雪夫滤波器的系数。
3. 椭圆滤波器椭圆滤波器是一种具有特定截止频率和衰减系数的数字滤波器。
其设计方法是选择滤波器的阶数、截止频率、衰减系数和波纹系数,然后根据设计要求计算滤波器的传递函数,最后进行离散化处理得到椭圆滤波器的系数。
三、数字低通滤波器的实现算法数字低通滤波器的实现算法有多种,常见的包括FIR滤波器和IIR 滤波器。
1. FIR滤波器FIR(Finite Impulse Response)滤波器是一种线性相位滤波器,其输出只与输入信号的有限个历史样本有关。
FIR滤波器的实现算法主要有直接形式、频率抽取形式和多相形式等。
2. IIR滤波器IIR(Infinite Impulse Response)滤波器是一种具有无限长脉冲响应的滤波器,其输出与输入信号的无限个历史样本有关。
一、引言数字滤波器是数字信号处理中至关重要的组成部分,它能够对数字信号进行滤波处理,去除噪音和干扰,提取信号中的有效信息。
其中,fir数字滤波器作为一种常见的数字滤波器类型,具有稳定性强、相位响应线性等特点,在数字信号处理领域得到了广泛的应用。
本文将基于matlab软件,探讨fir数字滤波器的设计原理、方法和实现过程,以期能够全面、系统地了解fir数字滤波器的设计流程。
二、fir数字滤波器的基本原理fir数字滤波器是一种有限长冲激响应(finite impulse response, FIR)的数字滤波器,其基本原理是利用线性相位特性的滤波器来实现对数字信号的筛选和处理。
fir数字滤波器的表达式为:$$y(n) = \sum_{k=0}^{M}h(k)x(n-k)$$其中,y(n)为输出信号,x(n)为输入信号,h(k)为滤波器的系数,M为滤波器的长度。
fir数字滤波器的频率响应特性由其系数h(k)决定,通过设计合适的系数,可以实现对不同频率成分的滤波效果。
三、fir数字滤波器的设计方法fir数字滤波器的设计方法主要包括窗函数法、频率抽样法、最小最大法等。
在matlab中,可以通过信号处理工具箱提供的fir1函数和firls函数等来实现fir数字滤波器的设计。
下面将分别介绍这两种设计方法的基本原理及实现步骤。
1. 窗函数法窗函数法是fir数字滤波器设计中最为常见的方法之一,其基本原理是通过对理想滤波器的频率响应进行窗函数加权来满足设计要求。
在matlab中,可以使用fir1函数实现fir数字滤波器的设计,其调用格式为:h = fir1(N, Wn, type)其中,N为滤波器的阶数,Wn为滤波器的截止频率,type为窗函数的类型。
通过调用fir1函数,可以灵活地设计出满足特定要求的fir数字滤波器。
2. 频率抽样法频率抽样法是fir数字滤波器设计中的另一种重要方法,其基本原理是在频域上对理想滤波器的频率响应进行抽样,并拟合出一个最优的滤波器。

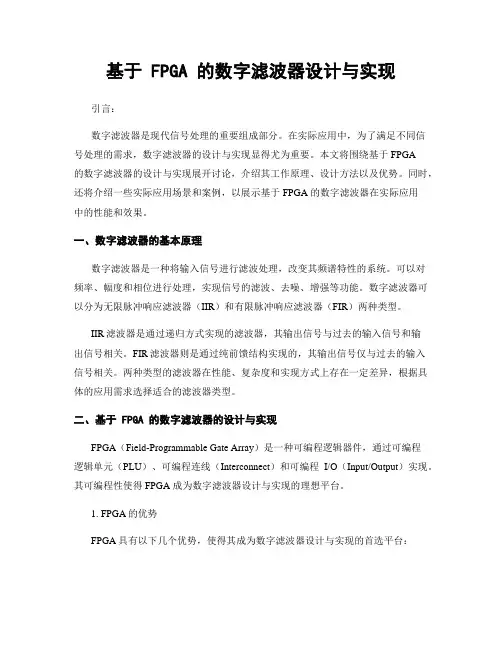

基于 FPGA 的数字滤波器设计与实现引言:数字滤波器是现代信号处理的重要组成部分。
在实际应用中,为了满足不同信号处理的需求,数字滤波器的设计与实现显得尤为重要。
本文将围绕基于 FPGA的数字滤波器的设计与实现展开讨论,介绍其工作原理、设计方法以及优势。
同时,还将介绍一些实际应用场景和案例,以展示基于 FPGA 的数字滤波器在实际应用中的性能和效果。
一、数字滤波器的基本原理数字滤波器是一种将输入信号进行滤波处理,改变其频谱特性的系统。
可以对频率、幅度和相位进行处理,实现信号的滤波、去噪、增强等功能。
数字滤波器可以分为无限脉冲响应滤波器(IIR)和有限脉冲响应滤波器(FIR)两种类型。
IIR滤波器是通过递归方式实现的滤波器,其输出信号与过去的输入信号和输出信号相关。
FIR滤波器则是通过纯前馈结构实现的,其输出信号仅与过去的输入信号相关。
两种类型的滤波器在性能、复杂度和实现方式上存在一定差异,根据具体的应用需求选择适合的滤波器类型。
二、基于 FPGA 的数字滤波器的设计与实现FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,通过可编程逻辑单元(PLU)、可编程连线(Interconnect)和可编程I/O(Input/Output)实现。
其可编程性使得 FPGA 成为数字滤波器设计与实现的理想平台。
1. FPGA的优势FPGA具有以下几个优势,使得其成为数字滤波器设计与实现的首选平台:灵活性:FPGA可以根据设计需求进行自定义配置,可以通过修改硬件逻辑来满足不同应用场景的需求。
可重构性:FPGA可以重复使用,方便进行修改和优化,减少芯片设计过程中的成本和风险。
高性能:FPGA具有并行处理的能力,可以实现多通道、高速率的实时数据处理,满足对于实时性要求较高的应用场景。
低功耗:FPGA可以进行功耗优化,通过减少冗余逻辑和智能布局布线来降低功耗。
2. 数字滤波器的实现方法基于 FPGA 的数字滤波器的实现方法主要有两种:直接法和间接法。
脉冲响应不变法设计iir数字滤波器以脉冲响应不变法设计IIR数字滤波器引言:数字滤波器是数字信号处理中的重要组成部分,用于处理和改变数字信号的频率特性。
脉冲响应不变法(Impulse Invariance Method)是一种常用的IIR数字滤波器设计方法,其基本原理是通过将连续时间域中的模拟滤波器的脉冲响应与采样脉冲响应进行匹配,从而实现滤波器的设计。
一、脉冲响应不变法基本原理脉冲响应不变法的基本原理是将连续时间域中的模拟滤波器的脉冲响应与离散时间域中的数字滤波器的脉冲响应进行匹配。
在这种方法中,首先需要确定模拟滤波器的脉冲响应,然后通过采样得到数字滤波器的脉冲响应,最后将其离散化得到数字滤波器的差分方程。
二、脉冲响应不变法的设计步骤1. 确定模拟滤波器的脉冲响应:选择适当的模拟滤波器类型,并设计其频率响应。
根据滤波器的阶数和截止频率,确定模拟滤波器的差分方程。
2. 采样得到数字滤波器的脉冲响应:通过将连续时间域中的模拟滤波器的脉冲响应与采样脉冲进行卷积,得到数字滤波器的脉冲响应。
3. 离散化得到数字滤波器的差分方程:将数字滤波器的脉冲响应离散化,得到数字滤波器的差分方程。
根据差分方程,可以计算数字滤波器的各个系数。
三、脉冲响应不变法的优缺点脉冲响应不变法具有以下优点:1. 设计方法简单:通过匹配模拟滤波器和数字滤波器的脉冲响应,可以直接得到数字滤波器的差分方程,设计方法相对简单。
2. 精度较高:脉冲响应不变法可以保持模拟滤波器的频率响应特性,因此可以实现较高的滤波器精度。
3. 适用范围广:脉冲响应不变法适用于各种模拟滤波器类型和滤波器规格的设计。
然而,脉冲响应不变法也存在一些缺点:1. 频率响应失真:由于采样过程中的截断和抽样误差,脉冲响应不变法可能导致数字滤波器的频率响应失真。
2. 高阶滤波器设计困难:对于高阶滤波器的设计,脉冲响应不变法可能会导致数字滤波器的稳定性问题和数值计算问题。
四、脉冲响应不变法的应用领域脉冲响应不变法广泛应用于数字信号处理领域,特别是在音频信号处理、图像处理和通信系统中的滤波器设计中。
数字滤波器的原理和设计方法数字滤波器是一种用于信号处理的重要工具,其通过对输入信号进行滤波操作,可以去除噪声、改变信号频谱分布等。
本文将介绍数字滤波器的原理和设计方法,以提供对该领域的基本了解。
一、数字滤波器的原理数字滤波器是由数字信号处理器实现的算法,其原理基于离散时间信号的滤波理论。
离散时间信号是在离散时间点处取样得到的信号,而数字滤波器则是对这些取样数据进行加工处理,从而改变信号的频谱特性。
数字滤波器的原理可以分为两大类:时域滤波和频域滤波。
时域滤波器是通过对信号在时间域上的加工处理实现滤波效果,常见的时域滤波器有移动平均滤波器、巴特沃斯滤波器等。
频域滤波器则是通过将信号进行傅里叶变换,将频谱域上不需要的频率成分置零来实现滤波效果。
常见的频域滤波器有低通滤波器、高通滤波器等。
二、数字滤波器的设计方法数字滤波器的设计是指根据特定的滤波要求来确定相应的滤波器参数,以使其能够满足信号处理的需求。
下面介绍几种常见的数字滤波器设计方法。
1. IIR滤波器设计IIR滤波器是指具有无限长单位响应的滤波器,其设计方法主要有两种:一是基于模拟滤波器设计的方法,二是基于数字滤波器变换的方法。
基于模拟滤波器设计的方法使用了模拟滤波器的设计技术,将连续时间滤波器进行离散化处理,得到离散时间IIR滤波器。
而基于数字滤波器变换的方法则直接对数字滤波器进行设计,无需通过模拟滤波器。
2. FIR滤波器设计FIR滤波器是指具有有限长单位响应的滤波器,其设计方法主要有窗函数法、频率采样法和最优化法。
窗函数法通过选择不同的窗函数来实现滤波器的设计,常见的窗函数有矩形窗、汉宁窗、海明窗等。
频率采样法则是基于滤波器在频率域上的采样点来设计滤波器。
最优化法是通过将滤波器设计问题转化为一个最优化问题,使用数学优化算法得到最优解。
3. 自适应滤波器设计自适应滤波器是根据输入信号的统计特性和滤波器自身的适应能力,来实现对输入信号进行滤波的一种方法。
数字滤波器原理及实现步骤数字滤波器是数字信号处理中常用的一种技术,用于去除信号中的噪声或对信号进行特定频率成分的提取。
数字滤波器可以分为FIR(有限脉冲响应)滤波器和IIR(无限脉冲响应)滤波器两种类型,在实际工程中应用广泛。
FIR滤波器原理FIR滤波器是一种线性时不变系统,其输出只取决于当前输入信号和滤波器的前几个输入输出。
FIR滤波器的输出是输入信号与系统的冲激响应序列的卷积运算结果。
其基本结构是在输入信号通过系数为h的各级延时单元后,经过加权求和得到输出信号。
对于FIR滤波器的理想频率响应可以通过频率采样响应的截断来实现,需要设计出一组滤波器系数使得在频域上能够实现所需的频率特性。
常见的设计方法包括窗函数法、频率采样法和最小均方误差法。
FIR滤波器实现步骤1.确定滤波器的类型和需求:首先需要确定滤波器的类型,如低通滤波器、高通滤波器或带通滤波器,并明确所需的频率响应。
2.选择设计方法:根据需求选择适合的设计方法,比如窗函数法适用于简单滤波器设计,而最小均方误差法适用于需要更高性能的滤波器。
3.设计滤波器系数:根据选定的设计方法计算出滤波器的系数,这些系数决定了滤波器的频率特性。
4.实现滤波器结构:根据滤波器系数设计滤波器的结构,包括各级延时单元和加权求和器等。
5.进行滤波器性能评估:通过模拟仿真或实际测试评估设计的滤波器性能,检查是否满足需求。
6.优化设计:根据评估结果对滤波器进行优化,可能需要调整系数或重新设计滤波器结构。
7.实际应用部署:将设计好的FIR滤波器应用到实际系统中,确保其能够有效去除噪声或提取目标信号。
FIR滤波器由于其稳定性和易于设计的特点,在许多数字信号处理应用中得到广泛应用,如音频处理、图像处理和通信系统等领域。
正确理解FIR滤波器的原理和实现步骤对工程师设计和应用数字滤波器至关重要。
iir数字滤波器的设计方法IIR数字滤波器的设计方法IIR数字滤波器是一种常用的数字信号处理工具,用于对信号进行滤波和频率域处理。
其设计方法是基于传统的模拟滤波器设计技术,通过将连续时间滤波器转换为离散时间滤波器来实现。
本文将介绍IIR数字滤波器的设计方法和一些常见的实现技巧。
一、IIR数字滤波器的基本原理IIR数字滤波器是一种递归滤波器,其基本原理是将输入信号与滤波器的系数进行加权求和。
其输出信号不仅与当前输入值有关,还与之前的输入和输出值有关,通过不断迭代计算可以得到最终的输出结果。
二、IIR数字滤波器的设计步骤1. 确定滤波器的类型:低通滤波器、高通滤波器、带通滤波器或带阻滤波器。
2. 确定滤波器的阶数:阶数决定了滤波器的陡峭度和性能。
3. 选择滤波器的截止频率或通带范围。
4. 根据所选的滤波器类型和截止频率,设计滤波器的模拟原型。
5. 将模拟原型转换为数字滤波器。
三、IIR数字滤波器的设计方法1. 巴特沃斯滤波器设计方法:- 巴特沃斯滤波器是一种最常用的IIR数字滤波器,具有平坦的通带特性和陡峭的阻带特性。
- 设计方法为先将模拟滤波器转换为数字滤波器,然后通过对模拟滤波器进行归一化来确定截止频率。
2. 阻带衰减设计方法:- 阻带衰减设计方法是一种通过增加滤波器的阶数来提高滤波器阻带衰减特性的方法。
- 通过增加阶数,可以获得更陡峭的阻带特性,但同时也会增加计算复杂度和延迟。
3. 频率变换方法:- 频率变换方法是一种通过对滤波器的频率响应进行变换来设计滤波器的方法。
- 通过对模拟滤波器的频率响应进行变换,可以得到所需的数字滤波器。
四、IIR数字滤波器的实现技巧1. 级联结构:- 将多个一阶或二阶滤波器级联起来,可以得到更高阶的滤波器。
- 级联结构可以灵活地实现各种滤波器类型和阶数的设计。
2. 并联结构:- 将多个滤波器并联起来,可以实现更复杂的频率响应。
- 并联结构可以用于设计带通滤波器和带阻滤波器。
数字滤波器的原理与设计数字滤波器(Digital Filter)是一种用数字信号处理技术实现的滤波器,其主要作用是对输入的数字信号进行滤波处理,去除或弱化信号中的某些频率成分,从而得到期望的输出信号。
数字滤波器可应用于音频处理、图像处理、通信系统等多个领域。
本文将详细介绍数字滤波器的原理与设计。
数字滤波器的原理基于数字信号处理技术,其主要原理是将连续时间的模拟信号经过采样和量化处理后,转换成离散时间的数字信号,再通过数字滤波器对数字信号进行频域或时域的滤波处理。
以下是数字滤波器的设计流程:1. 确定滤波器的性能要求:首先需要明确设计滤波器的性能要求,例如滤波器类型(低通、高通、带通、带阻)、通带和阻带的频率范围、通带和阻带的增益或衰减等。
2. 选择滤波器结构:根据性能要求选择滤波器的结构,常见的数字滤波器结构包括IIR滤波器(Infinite Impulse Response)和FIR滤波器(Finite Impulse Response)。
IIR滤波器基于差分方程实现,具有较好的频率响应特性和较高的计算效率;FIR滤波器基于冲激响应实现,具有较好的稳定性和线性相位特性。
3. 设计滤波器传递函数:根据选择的滤波器结构,设计滤波器的传递函数。
对于IIR滤波器,可以采用脉冲响应不变法(Impulse Invariant)或双线性变换法(Bilinear Transform)等方法,将模拟滤波器的传递函数转换成数字滤波器的传递函数。
对于FIR滤波器,通常采用窗函数设计法或最优化设计法等方法得到滤波器的冲激响应。
4. 数字滤波器实现:根据设计好的传递函数,采用离散时间卷积的方法实现数字滤波器。
对于IIR滤波器,可以通过递归差分方程的形式实现,其中需要考虑滤波器的稳定性;对于FIR 滤波器,可以利用冲激响应的线性卷积运算实现。
5. 数字滤波器的优化与实现:对于滤波器的性能要求更高或计算资源有限的情况,可以对数字滤波器进行优化与实现。
数字滤波器的设计方法与实现数字滤波器是一种用于信号处理的重要工具,它可以消除信号中的噪音和干扰,提高信号的质量和可靠性。
本文将介绍数字滤波器的设计方法与实现,并探讨一些常用的数字滤波器类型。
一、数字滤波器的基本原理和作用数字滤波器可以将满足一定数学规律的输入信号通过一系列运算,输出满足特定要求的信号。
其基本原理是对输入信号进行采样和量化,然后利用滤波算法对采样后的信号进行处理,最后通过重构输出滤波后的信号。
数字滤波器的作用主要有两个方面。
首先,它可以实现降低信号中噪音和干扰的功效,提高信号的质量。
其次,数字滤波器还可以提取信号中特定频率成分,并对信号进行频率选择性处理,从而满足特定的信号处理需求。
二、数字滤波器的设计方法1. 滤波器的类型选择数字滤波器的类型选择根据实际信号处理需求。
常见的数字滤波器类型包括有限冲激响应(FIR)滤波器和无限冲激响应(IIR)滤波器。
FIR滤波器的特点是稳定性好、幅频特性易于设计;IIR滤波器的特点是具有较高的处理效率和较窄的幅频特性。
2. 设计滤波器的幅频特性幅频特性描述了滤波器对输入信号幅度的影响。
常见的幅频特性包括低通、高通、带通和带阻。
根据实际需求,设计出合适的幅频特性。
设计幅频特性的方法有很多,包括窗口法、最佳近似法和频率变换法等。
3. 计算滤波器的系数滤波器系数是用于实现滤波器算法的关键参数。
根据所选的滤波器类型和幅频特性,可以通过不同的设计方法计算出滤波器的系数。
常见的设计方法包括巴特沃斯法、切比雪夫法和椭圆法等。
4. 实现滤波器算法滤波器算法的实现可以采用直接形式或间接形式。
直接形式基于滤波器的数学模型,通过块图或框图实现算法。
间接形式则是通过差分方程或状态空间方程描述滤波器,并利用计算机进行模拟和实现。
三、数字滤波器的应用实例数字滤波器广泛应用于各个领域,包括音频、图像、通信和生物医学等。
以音频处理为例,数字滤波器可以用于音频降噪、音频特效和音频编解码等。
数字低通滤波器数字低通滤波器是一种信号处理的工具,用于去除频率高于特定截止频率的信号成分,从而实现信号的平滑和降噪。
本文将介绍数字低通滤波器的基本原理、应用领域以及常见的设计方法。
一、基本原理数字低通滤波器的基本原理是通过改变信号的频率响应,使得高于截止频率的信号成分被抑制或消除。
它可以看作是一个频率选择器,只允许低于截止频率的信号通过,而将高于截止频率的信号进行衰减。
在数字低通滤波器中,常用的设计方法包括FIR(有限脉冲响应)滤波器和IIR(无限脉冲响应)滤波器。
FIR滤波器是一种线性相位滤波器,其频率响应可以通过离散时间傅里叶变换(DFT)来计算。
而IIR滤波器则是一种非线性相位滤波器,其频率响应可以通过离散傅里叶变换(DTFT)来计算。
二、应用领域数字低通滤波器在信号处理中有着广泛的应用。
以下是一些常见的应用领域:1. 音频处理:在音频处理中,数字低通滤波器常用于音频信号的去噪和平滑处理。
通过滤除高频噪声,可以提高音频的清晰度和质量。
2. 图像处理:在图像处理中,数字低通滤波器常用于图像的平滑处理和边缘检测。
通过去除图像中高频的细节部分,可以使图像更加平滑,并减少噪声的影响。
3. 通信系统:在通信系统中,数字低通滤波器常用于信号的解调和解调。
通过滤除高频噪声和干扰信号,可以提高通信系统的性能和可靠性。
4. 生物医学信号处理:在生物医学领域,数字低通滤波器常用于心电图(ECG)和脑电图(EEG)等生物信号的分析和处理。
通过滤除高频噪声和伪迹,可以提取出有效的生物信号特征。
三、设计方法数字低通滤波器的设计方法有很多种,下面介绍几种常见的设计方法:1. 窗函数法:窗函数法是一种常用的FIR滤波器设计方法。
它通过选择合适的窗函数和滤波器长度,来实现对信号的滤波。
常见的窗函数有矩形窗、汉宁窗和布莱克曼窗等。
2. 巴特沃斯滤波器:巴特沃斯滤波器是一种常用的IIR滤波器设计方法。
它具有平坦的通带和陡峭的阻带特性,可以实现对信号的精确滤波。
基于matlab的IIR数字滤波器设计一.IIR数字滤波器介绍1.IIR数字滤波器的根本原理所谓数字滤波器,是指输入,输出均为数字信号,通过一定运算关系改变输入信号所含频率成分的相比照例或者滤除某些频率成分的硬件。
实质上就是一个由有限精度算法实现的线性时不变离散系统。
它的根本工作原理是利用离散系统的特性对系统输入信号进展加工和变换,改变输入序列的频谱或信号波形,让有用的频率分量通过,抑制无用的信号分量输出,因此数字滤波与模拟滤波的概念一样,根据其频率特性同样可以分为低通,高通,带通,带阻,只是信号的形式和实现滤波方式有所不同。
如果要处理的信号是模拟信号,就可以通过A/D或者D/A转换,在信号形式上进展匹配转换,同样可以使用数字滤波器对模拟信号进展滤波。
数字滤波器滤波的数学表达式:y〔n〕=x(n)*h(n); 如果滤波器的输入输出信号都是离散信号,那么该滤波器的脉冲响应也一定是离散信号,这样的滤波器就成为了数字滤波器。
上面的系统为时域离散系统时,其频域特性为:其中分别是数字滤波器的输出序列和输入序列的频域响应,是数字滤波器的频域响应。
可以看见按照输入信号的频谱特点和处理信号的目的适中选择滤波器的频域响应,使得滤波后的输出信号满足设计性能要求,就是滤波器的滤波原理。
2.IIR数字滤波器传输特性IIR数字滤波器的系统函数可以表示为:H(Z)=,式中H(Z)称为N阶IIR滤波器函数。
3..数字滤波器的技术要求.我们通常设计的数字滤波器一般属于选频滤波器,。
我们的目的是要设计一个因果可实现的滤波器,另外买也要考虑到本钱和复杂性问题,因此实用中通带和阻带都允许一定的误差容限,即通带不一定是完全水平的,阻带也不可能完全衰减到零。
而且,通带和阻带之间还要设置一定带宽的过渡带。
如如下图表示低通滤波器的技术要求:图中,分别表示通带截止频率和阻带截止频率,通带频率范围为0≤w≤,通带中要求〔1-δ1〕≤|H≤1,阻带截止频率范围≤w≤Π,再阻带中要求≤δ2,从p w 到s w 称为过渡带,在这个频带内,幅度响应从通带平滑的下落到阻带。
iir数字滤波器设计及c语言程序IIR数字滤波器设计及C语言程序IIR(Infinite Impulse Response)数字滤波器是一种常用的数字信号处理技术,广泛应用于音频处理、图像处理、通信系统等领域。
本文将介绍IIR数字滤波器的设计原理,并给出相应的C语言程序实现。
一、IIR数字滤波器的设计原理IIR数字滤波器的设计基于差分方程,其输入信号和输出信号之间存在一定的差分关系。
相比于FIR(Finite Impulse Response)数字滤波器,IIR数字滤波器具有更窄的转换带宽、更高的滤波器阶数和更好的相位响应等特点。
IIR数字滤波器的设计主要包括两个关键步骤:滤波器规格确定和滤波器参数计算。
首先,根据实际需求确定滤波器的类型(低通、高通、带通或带阻)、截止频率、通带衰减和阻带衰减等规格。
然后,根据这些规格利用数字滤波器设计方法计算出滤波器的系数,从而实现对输入信号的滤波。
二、IIR数字滤波器的设计方法常见的IIR数字滤波器设计方法有脉冲响应不变法、双线性变换法和最小均方误差法等。
下面以最常用的脉冲响应不变法为例介绍设计方法。
脉冲响应不变法的基本思想是将模拟滤波器的脉冲响应与数字滤波器的单位脉冲响应进行匹配。
首先,根据模拟滤波器的传递函数H(s)确定其脉冲响应h(t)。
然后,将连续时间下的脉冲响应离散化,得到离散时间下的单位脉冲响应h[n]。
接下来,根据单位脉冲响应h[n]计算出数字滤波器的差分方程系数,从而得到滤波器的数字表示。
三、IIR数字滤波器的C语言程序实现下面给出一个简单的IIR数字滤波器的C语言程序实现示例,以低通滤波器为例:```c#include <stdio.h>#define N 100 // 输入信号长度#define M 5 // 滤波器阶数// IIR数字滤波器系数float b[M+1] = {0.1, 0.2, 0.3, 0.2, 0.1};float a[M+1] = {1.0, -0.5, 0.3, -0.2, 0.1};// IIR数字滤波器函数float IIR_filter(float *x, float *y, int n) {int i, j;float sum;for (i = 0; i < n; i++) {sum = 0;for (j = 0; j <= M; j++) { if (i - j >= 0) {sum += b[j] * x[i - j]; }}for (j = 1; j <= M; j++) { if (i - j >= 0) {sum -= a[j] * y[i - j]; }}y[i] = sum;}}int main() {float x[N]; // 输入信号float y[N]; // 输出信号int i;// 生成输入信号for (i = 0; i < N; i++) {x[i] = i;}// IIR数字滤波器滤波IIR_filter(x, y, N);// 输出滤波后的信号for (i = 0; i < N; i++) {printf("%f ", y[i]);}return 0;}```以上是一个简单的IIR数字滤波器的C语言程序实现示例。
一、概述数字滤波器是数字信号处理中的重要部分,它可以对数字信号进行滤波、去噪、平滑等处理,广泛应用于通信、音频处理、图像处理等领域。
在数字滤波器中,fir和iir是两种常见的结构,它们各自具有不同的特点和适用场景。
本文将围绕fir和iir数字滤波器的设计与实现展开讨论,介绍它们的原理、设计方法和实际应用。
二、fir数字滤波器的设计与实现1. fir数字滤波器的原理fir数字滤波器是一种有限冲激响应滤波器,它的输出仅依赖于输入信号的有限个先前值。
fir数字滤波器的传递函数可以表示为:H(z) = b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)其中,b0、b1、...、bn为滤波器的系数,n为滤波器的阶数。
fir数字滤波器的特点是稳定性好、易于设计、相位线性等。
2. fir数字滤波器的设计方法fir数字滤波器的设计通常采用频率采样法、窗函数法、最小均方误差法等。
其中,频率采样法是一种常用的设计方法,它可以通过指定频率响应的要求来确定fir数字滤波器的系数,然后利用离散傅立叶变换将频率响应转换为时域的脉冲响应。
3. fir数字滤波器的实现fir数字滤波器的实现通常采用直接型、级联型、并行型等结构。
其中,直接型fir数字滤波器是最简单的实现方式,它直接利用fir数字滤波器的时域脉冲响应进行卷积计算。
另外,还可以利用快速傅立叶变换等算法加速fir数字滤波器的实现。
三、iir数字滤波器的设计与实现1. iir数字滤波器的原理iir数字滤波器是一种无限冲激响应滤波器,它的输出不仅依赖于输入信号的有限个先前值,还依赖于输出信号的先前值。
iir数字滤波器的传递函数可以表示为:H(z) = (b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)) / (1 +a1 * z^(-1) + a2 * z^(-2) + ... + am * z^(-m))其中,b0、b1、...、bn为前向系数,a1、a2、...、am为反馈系数,n为前向路径的阶数,m为反馈路径的阶数。
