数字信号处理_快速傅里叶变换..

快速傅里叶变换（Fast Fourier Transform，FFT）是一种在数字信号处理和数值分析中广泛应用的算法，它能够高效地计算离散傅里叶变换（Discrete Fourier Transform，DFT），从而在频域中分析信号的频谱特性。

而在matlab中，使用FFT函数可以方便地进行快速傅里叶变换的计算和处理。

1. FFT的基本原理在介绍matlab中的FFT函数之前，我们先来了解一下FFT的基本原理。

FFT算法是一种分治法的思想，在计算傅里叶变换时通过将原始信号分解为奇偶部分，然后递归地进行计算，最终得到傅里叶变换的结果。

这种分治的思想使得FFT算法的计算复杂度降低到了O(n log n)，比直接计算DFT的O(n^2)复杂度要低很多，因此在实际应用中得到了广泛的应用。

2. matlab中的FFT函数在matlab中，可以使用fft函数来进行快速傅里叶变换的计算。

fft函数的基本语法如下：```Y = fft(X)```其中，X表示输入的信号序列，可以是实数或复数序列；Y表示经过FFT变换后得到的频谱结果。

在使用fft函数时，最常见的是对时域信号进行FFT变换，然后得到其频谱特性。

3. FFT在信号处理中的应用FFT算法在信号处理中有着广泛的应用，其中最常见的就是对信号的频谱特性进行分析。

通过对信号进行FFT变换，可以得到其频谱图，从而可以直观地了解信号的频域特性，包括频率成分、幅度特性等。

这对于音频处理、振动分析、通信系统等领域都是非常重要的。

4. FFT在图像处理中的应用除了在信号处理中的应用，FFT算法也在图像处理中有着重要的地位。

在图像处理中，FFT可以用来进行频域滤波，包括低通滤波、高通滤波、带通滤波等操作。

通过FFT变换，我们可以将图像从空域转换到频域，在频域中进行滤波操作，然后再通过逆FFT变换将图像恢复到空域，从而达到图像增强、去噪等效果。

5. FFT在数学建模中的应用除了在信号处理和图像处理中的应用外，FFT算法还在数学建模和仿真计算中有着重要的作用。

数字信号处理的原理及应用1. 简介数字信号处理（Digital Signal Processing，简称DSP）是指对数字信号进行处理、分析和控制的技术和方法。

它涉及将连续的模拟信号转换为离散的数字信号，并对其进行数字化、运算和处理，以提取出有用的信息或实现特定的功能。

数字信号处理在现代通信、音频处理、图像处理、雷达、生物医学工程等领域有着广泛的应用。

2. 数字信号处理的原理数字信号处理的原理可以概括为以下几个方面：2.1 采样与量化采样是指将连续的模拟信号在时间上离散化，即在一定的时间间隔内取样取值。

量化是指对采样得到的离散信号进行幅度上的离散化处理，将连续的信号幅度量化为一系列离散的取值。

2.2 快速傅里叶变换（FFT）快速傅里叶变换是一种高效的算法，用于将时域信号转换到频域，可以对信号的频谱进行分析和处理。

它能够将离散的时域信号转换为连续的频域信号，从而提取出信号的频域特征。

2.3 滤波器设计滤波器通常用于去除信号中的噪声和无用的频率成分，或者增强感兴趣的频率成分。

数字信号处理中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2.4 时频分析时频分析是将信号在时间和频率上同时进行分析的方法，常用的时频分析方法包括短时傅里叶变换（STFT）、小波变换和时频分布等。

3. 数字信号处理的应用数字信号处理在各个领域有着广泛的应用，以下列举了其中几个主要领域的应用示例：3.1 通信领域在通信领域，数字信号处理用于调制解调、信道编解码、无线通信信号处理、频谱分析、自适应滤波等方面的应用。

它可以提高通信系统的抗干扰性能、提高信号的传输速率和可靠性。

3.2 音频处理在音频处理中，数字信号处理可以用于音频压缩、音频增强、音频特效、音频识别等方面的应用。

例如，通过数字信号处理技术可以实现音频的降噪、均衡、消除回声等功能。

3.3 图像处理数字信号处理在图像处理中有着广泛的应用，可以实现图像的去噪、增强、分割、压缩等处理。

第六章 快速傅里叶变换(FFT)1. 如果一台通用计算机的速度为平均每次复乘需100μs,每次复加需20μs,今用来计算N=1024点的DFT[x(n)],问用直接运算需要多少时间,用FFT 运算需要多少时间。

解：ss FFT ss FFT N N a N N N m ss DFT s DFT DFT N a m FFT FFT DFT DFT μμμμμμμ23221027682666221020482010241051210512010240log ),10242(,5120log 210820104,10410104,104104102444⨯=⨯⨯=⨯======⨯=⨯⨯⨯=⨯⨯⨯⨯=⨯===作复加所需时间作复乘所需时间作复加所需时间作复乘所需时间作复乘 2. 用图6.8所示流程图验证图6.7所示的8点变址运算。

证明：由图6.8知取A=x(0),B=x(4)N=8X(k)=12/,,1,0),()(21-=+N k k X W k X k NX(N/2+k)=12/,,1,0),()(21-=-N k k X W k X k N5.试证实以下流图是一个N=8的FFT 流图.其输入是自然顺序的,而输出是码位倒置顺序的,试问这个流图是属与时间抽取法还是频率抽取法?并比较与书中哪一个流图等效。

解：这个流图属于频率抽取法。

6.试设计一个频率抽取的8点FFT 流图,需要输入是按码位倒置顺序而输出是按自然顺序的。

解:设计的流图为第五题的流图左右翻转180度。

∑∑-=-==+=1202/21202/1)()12()()2(N k kr N N k kr N W k x r X W k x r X7.试用图6.14(a)中的蝶形运算设计一个频率抽取的8点IFFT 流图。

解：X(0) 1/2 x(0) X(4) x(1)X(2) x(2)X(6) x(3)X(1) x(4)X(5) x(5)X(3) x(6)X(7) x(7)9.试作一个N=12点的FFT 流图,请按N=2,2,3分解,并问可能有几种形式?解：可能有三种先分成2组，每组有6各点，后每组内再分成两组322⨯⨯=N时间顺序为x(0),x(4),x(8),x(2),x(6),x(10),x(1),x(5),x(9),x(7),x(11)频域顺序为X(0),X(1),X(2),X(3),X(4),X(5),X(6),X(7),X(8),X(9),X(10),X(11)流图如图6.18解：由题可得∑∑-=-=-=-=∴-⋅⋅⋅====102210)(|)(1,,1,0,)()(N n kn Nj z z k N j k N n ne n x z X N k e z z z n x z X k ππ由于(a)将M 点序列分成若干段N 点序列，设段数为k 即N k M kN )1(-≥>并令kn N j N n k i i z z k en y z X N n N k M N k M n N k n x n y N n x n y n x n y k π21010110)]([[|)(11)1(,01)1(0],)1([)()()()()(--=-==-∑∑=⎩⎨⎧-≤<------≤≤-+=+==若用N 点FFT 计算)(k z X 先由x(n)形成)(n y i ，再计算∑-=10)(k i i n y 的N 点FFT 即可(b)先将序列添加一点等于零的点，使得⎩⎨⎧-≤≤-≤≤=1,010),()(0N n M M n n x n x再计算)(0n x 的N 点FFT 即10,)(|)(20-≤≤=∑-=N k e n x z X kn N j z z k π即可13.已知X(K),Y(K)是两个N 点实序列x(n),y(n)的DFT 值,今需要从X(K),Y(K)求x(n),y(n)值,为了提高运算效率试设计用一个N 点IFFT 运算一次完成。

数字信号处理中的频谱分析算法数字信号处理（Digital Signal Processing，DSP）是一门将连续时间的信号转换为离散时间的信号，并在数字域中进行信号处理的技术。

频谱分析是DSP中的重要任务之一，它用来研究信号的频率特性，在通信、音频处理、图像处理等领域有着广泛的应用。

本文将介绍几种常见的频谱分析算法，它们分别是傅里叶变换、离散傅里叶变换、快速傅里叶变换和功率谱密度估计。

1. 傅里叶变换（Fourier Transform）傅里叶变换是频谱分析中最基本的工具之一。

它能将时域信号转换为频域信号，将信号表示为一系列正弦和余弦函数的和，从而揭示了信号的频率分量。

傅里叶变换的数学表达式为：F(w) = ∫[f(t)e^(-iwt)]dt其中，F(w)是信号在频域上的表示，f(t)是信号在时域上的表示，e^(-iwt)是复指数函数。

2. 离散傅里叶变换（Discrete Fourier Transform，DFT）离散傅里叶变换是傅里叶变换在离散时间域上的推广。

由于数字系统中信号是离散采样得到的，因此必须使用离散傅里叶变换进行频谱分析。

离散傅里叶变换的计算复杂度较高，通常采用快速傅里叶变换算法进行高效计算。

3. 快速傅里叶变换（Fast Fourier Transform，FFT）快速傅里叶变换是一种高效计算离散傅里叶变换的算法。

通过利用傅里叶变换的对称性和周期性，FFT算法将计算复杂度降低到O(NlogN)，使得频谱分析在实时系统中具备了可能。

4. 功率谱密度估计（Power Spectrum Density Estimation）功率谱密度（Power Spectrum Density，PSD）是频谱分析的重要指标之一，它反映了信号各个频段的功率强度。

而在实际应用中，往往无法直接计算功率谱密度，需要通过估计算法得到近似值。

常见的功率谱密度估计算法有周期图谱法、自相关法、Burg方法、Yule-Walker 方法等。

数字信号处理中的快速傅里叶变换快速傅里叶变换（Fast Fourier Transform, FFT）是数字信号处理中一种重要的算法，用于将时域信号转换为频域信号。

通过将信号分解成不同频率的正弦和余弦波，可以提取出信号的频谱信息，进而进行频域分析和滤波等操作。

本文将介绍快速傅里叶变换的原理、算法流程以及在数字信号处理中的应用。

一、快速傅里叶变换的原理快速傅里叶变换是以傅里叶变换为基础的一种高效的算法。

傅里叶变换是将一个周期函数（或有限长的信号）分解成若干个不同频率的正弦和余弦波的叠加。

这些正弦和余弦波的频率和振幅反映了原始信号的频谱特征。

传统的傅里叶变换算法复杂度较高，难以在实时信号处理中应用。

而快速傅里叶变换通过巧妙地利用信号的对称性和周期性，将传统傅里叶变换的复杂度从O(n^2)降低到O(nlogn)，大大提高了计算效率。

二、快速傅里叶变换的算法流程快速傅里叶变换算法采用分治法的思想，将信号逐步分解成更小的子问题，并通过递归地计算子问题的频域结果来获得最终的结果。

其算法流程如下：1. 输入原始信号，设信号长度为N。

2. 如果N为1，则直接返回原始信号。

3. 将原始信号分为偶数项和奇数项两部分。

4. 对偶数项序列进行快速傅里叶变换，得到频域结果D1。

5. 对奇数项序列进行快速傅里叶变换，得到频域结果D2。

6. 根据傅里叶变换的性质，将D1和D2组合成整体的频域结果，得到最终结果。

7. 返回最终结果。

三、快速傅里叶变换在数字信号处理中的应用1. 频谱分析：快速傅里叶变换可以将信号从时域转换到频域，通过分析信号的频谱特征，可以提取信号的频率成分，并得到各频率成分的振幅和相位信息。

在音频、图像处理等领域，频谱分析是常见的操作，可以实现音乐信号的频谱可视化、图像去噪和图像压缩等任务。

2. 滤波操作：快速傅里叶变换可以将信号转换到频域后进行滤波操作。

在通信系统中，为了提高信号抗干扰能力和传输效率，通常使用滤波器对信号进行处理。

数字信号处理_快速傅里叶变换FFT实验报告快速傅里叶变换(FFT)实验报告1. 引言数字信号处理是一门研究如何对数字信号进行处理、分析和提取信息的学科。

傅里叶变换是数字信号处理中常用的一种方法，可以将信号从时域转换到频域。

而快速傅里叶变换(FFT)是一种高效的计算傅里叶变换的算法，广泛应用于信号处理、图象处理、通信等领域。

2. 实验目的本实验旨在通过编写程序实现快速傅里叶变换算法，并对不同信号进行频谱分析。

3. 实验原理快速傅里叶变换是一种基于分治策略的算法，通过将一个N点离散傅里叶变换(DFT)分解为多个较小规模的DFT，从而实现高效的计算。

具体步骤如下： - 如果N=1，直接计算DFT；- 如果N>1，将输入序列分为偶数和奇数两部份，分别计算两部份的DFT；- 将两部份的DFT合并为整体的DFT。

4. 实验步骤此处以C语言为例，给出实验的具体步骤：(1) 定义输入信号数组和输出频谱数组；(2) 实现快速傅里叶变换算法的函数，输入参数为输入信号数组和输出频谱数组；(3) 在主函数中调用快速傅里叶变换函数，得到输出频谱数组；(4) 对输出频谱数组进行可视化处理，如绘制频谱图。

5. 实验结果与分析为了验证快速傅里叶变换算法的正确性和有效性，我们设计了以下实验：(1) 生成一个正弦信号，频率为100Hz，采样频率为1000Hz，时长为1秒；(2) 对生成的正弦信号进行快速傅里叶变换，并绘制频谱图；(3) 生成一个方波信号，频率为200Hz，采样频率为1000Hz，时长为1秒；(4) 对生成的方波信号进行快速傅里叶变换，并绘制频谱图。

实验结果显示，对于正弦信号，频谱图中存在一个峰值，位于100Hz处，且幅度较大；对于方波信号，频谱图中存在多个峰值，分别位于200Hz的奇数倍处，且幅度较小。

这与我们的预期相符，说明快速傅里叶变换算法能够正确地提取信号的频谱信息。

6. 实验总结通过本次实验，我们成功实现了快速傅里叶变换算法，并对不同信号进行了频谱分析。

FFT 快速傅里叶变换(Fast Fourier Transform) 是一种用于快速计算傅里叶变换的算法，是在傅里叶变换的基础上发展而来的。

FFT 算法被广泛应用于数字信号处理、图像处理、声音处理、卷积操作、解析几何等领域，它的高效性和实时性使得它成为了当今计算机科学领域不可或缺的一部分。

一、傅里叶变换简介傅里叶变换是将一个时域信号转换为频域信号的过程，其公式如下：$F(\omega)=\int_{-\infty}^{\infty}f(t)e^{-i\omega t}dt$其中，$f(t)$ 表示时域信号，$F(\omega)$ 表示频域信号，$\omega$ 表示角频率。

傅里叶变换可以分为连续傅里叶变换和离散傅里叶变换两种。

连续傅里叶变换仅适用于连续信号，而离散傅里叶变换适用于离散信号。

二、离散傅里叶变换离散傅里叶变换是一种将离散信号变换为频域信号的方法，其公式如下：$X_k=\sum_{n=0}^{N-1}x_n e^{-\frac{2\pi i}{N}kn},k=0,1,...,N-1$其中，$x_n(n=0,1,...,N-1)$ 表示原始离散信号，$X_k(k=0,1,...,N-1)$ 表示变换后的频域信号。

但是，使用该公式直接计算离散傅里叶变换的时间复杂度为$O(N^2)$，计算效率低下。

三、FFT 快速傅里叶变换FFT 快速傅里叶变换是一种基于DFT 离散傅里叶变换的高效算法，它的时间复杂度可以达到$O(NlogN)$，较之直接计算DFT 的时间复杂度要低得多。

FFT 算法的基本思想是将 DFT 分治成多个较小的 DFT，并利用其重复性降低运算次数。

1.蝴蝶运算蝴蝶运算是 FFT 算法的基本运算，通过它可以将 DFT 的计算复杂度降低为 $O(N)$。

蝴蝶运算的实质是将两个相邻点之间的信号进行乘法和加法运算，其公式如下：$X_k=X_{k1}+W_{N}^kX_{k2},X_{k+N/2}=X_{k1}-W_{N}^kX_{k2}$其中，$X_{k1}$ 表示 $X_k$ 中偶数项，$X_{k2}$ 表示 $X_k$ 中奇数项，$W_N$ 是DFT 的核函数。

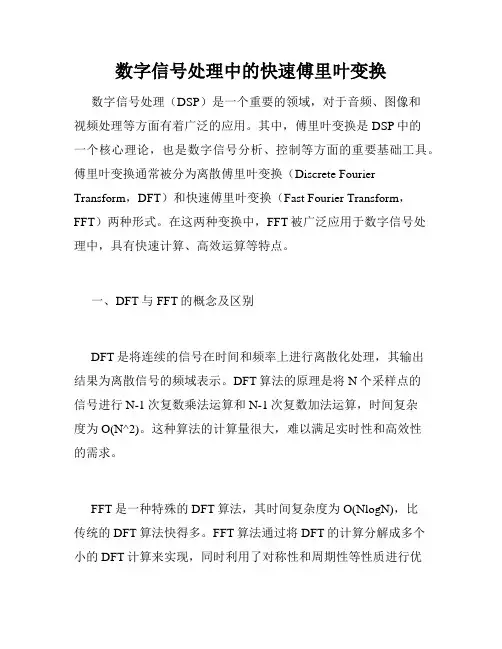

数字信号处理中的快速傅里叶变换数字信号处理（DSP）是一个重要的领域，对于音频、图像和视频处理等方面有着广泛的应用。

其中，傅里叶变换是DSP中的一个核心理论，也是数字信号分析、控制等方面的重要基础工具。

傅里叶变换通常被分为离散傅里叶变换（Discrete Fourier Transform，DFT）和快速傅里叶变换（Fast Fourier Transform，FFT）两种形式。

在这两种变换中，FFT被广泛应用于数字信号处理中，具有快速计算、高效运算等特点。

一、DFT与FFT的概念及区别DFT是将连续的信号在时间和频率上进行离散化处理，其输出结果为离散信号的频域表示。

DFT算法的原理是将N个采样点的信号进行N-1次复数乘法运算和N-1次复数加法运算，时间复杂度为O(N^2)。

这种算法的计算量很大，难以满足实时性和高效性的需求。

FFT是一种特殊的DFT算法，其时间复杂度为O(NlogN)，比传统的DFT算法快得多。

FFT算法通过将DFT的计算分解成多个小的DFT计算来实现，同时利用了对称性和周期性等性质进行优化。

通过这种优化，FFT能够在较短的时间内对信号进行频域分析，同时保证了准确性和精度。

二、FFT的应用FFT算法具有广泛的应用领域，在音频、图像、通信等方面都有着广泛的应用。

例如，在音频处理领域，FFT算法可以用于频谱分析、滤波和均衡等方面，能够使音频处理更加准确和高效。

在通信领域，FFT算法可以用于OFDM（正交频分复用）等数字通信技术，从而提供更稳定、高速的数据传输服务。

三、FFT的实现原理与技术FFT算法的实现需要考虑很多方面，包括算法的分解与优化、处理器的架构、内存分配和管理等。

FFT算法需要将DFT计算分解成多个小的DFT计算，以实现更快的计算速度和更好的效果。

对于FFT算法的实现，一些关键技术是不可忽略的。

例如，使用SIMD（单指令多数据流）指令对数据进行并行处理可以加快计算速度。

实验二 快速傅里叶变换(FFT)及其应用一、 实验目的(1) 在理论学习的基础上，通过本实验，加深对FFT 的理解，熟悉MATLAB 中的有关函数。

(2) 应用FFT 对典型信号进行频谱分析。

(3) 了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

(4) 应用FFT 实现序列的线性卷积。

二、 实验内容实验中用到的信号序列 a) 高斯序列2()015()0n p q a en x n --⎧⎪≤≤=⎨⎪⎩其他b) 衰减正弦序列sin(2)015()0an b e fn n x n π-⎧≤≤=⎨⎩其他c) 三角波序列03()8470c nn x n n n ≤≤⎧⎪=-≤≤⎨⎪⎩其他d) 反三角波序列403()4470d n n x n n n -≤≤⎧⎪=-≤≤⎨⎪⎩其他(1) 观察高斯序列的时域和幅频特性，固定信号()a x n 中参数p =8，改变q 的值，使q 分别等于2，4，8，观察它们的时域和幅频特性，了解当q 取不同值时，对信号序列的时域幅频特性的影响；固定q =8，改变p ，使p 分别等于8，13，14，观察参数p 变化对信号序列的时域及幅频特性的影响，观察p 等于多少时，会发生明显的泄漏现象，混叠是否也随之出现？记录实验中观察到的现象，绘出相应的时域序列和幅频特性曲线。

实验程序：function gauss(p,q) n=0:1:15; N=length(n);xa=exp(-(n-p).^2/q); M=10000;w=2*pi/M*(0:1:M-1); Xa=zeros(1,M); for k=1:MXa(k)=sum(xa*(exp(-j*w(k)*(0:N-1)'))); endsubplot(2,1,1); stem(n,xa);xlabel('n'),ylabel('x_a(n)') subplot(2,1,2); plot(w,abs(Xa))xlabel('\omega'),ylabel('幅度谱') 实验结果： P=8,q=2P=8,q=4nx a(n )01234567123幅度谱P=8,q=8p=13,q=8nx a(n )123456701234ω幅度谱nx a(n)01234567246ω幅度谱p=14,q=8(3) 观察三角波和反三角波序列的时域和幅频特性，用N =8点FFT 分析信号序列()c x n 和()d x n 的幅频特性，观察两者的序列形状和频谱曲线有什么异同？绘出两序列及其幅频特性nx a(n )01234567246ω幅度谱nx a(n )123456701234ω幅度谱曲线。

数字信号处理快速傅里叶变换知识总结数字信号处理中的快速傅里叶变换（FFT）是一种高效的算法，用于计算离散傅里叶变换（DFT）及其逆变换。

以下是关于快速傅里叶变换的一些重要知识点总结：1.基本概念：o傅里叶变换：将时域信号转换为频域信号，或反之。

o离散傅里叶变换（DFT）：对有限长度的离散时间信号进行傅里叶变换。

2.快速傅里叶变换（FFT）：o是一种算法，用于高效计算离散傅里叶变换（DFT）及其逆变换。

o基于“分治”策略，将大问题分解为小问题，从而显著降低了计算复杂性。

3.FFT的种类：o按长度分类：长度为2的幂的FFT（如N=2^n，n为整数）和任意长度的FFT。

o按算法结构分类：基于蝶形运算的基本FFT算法，以及各种改进和优化版本（如Cooley-Tukey、Radix-2、Radix-4等）。

4.FFT的数学表达式：对于长度为N的输入信号x[n]，其DFT可以表示为X[k] =∑_{n=0}^{N-1} x[n] * W_N^kn，其中W_N = e^(-j2π/N)。

快速傅里叶变换则是基于这个公式的高效计算方法。

5.FFT的应用：o频谱分析：通过FFT，可以快速得到信号的频域表示，从而分析信号的频率成分。

o通信系统：用于信号调制、解调和多路复用等。

o图像处理：在图像处理中，FFT常用于频域滤波和图像压缩。

6.FFT的优点和局限性：o优点：计算速度快，适合于实时处理和大数据量处理。

o局限性：对于非2的幂的长度信号，FFT的效率会降低。

此外，FFT无法处理无限或无限长的信号。

7.FFT的Python实现：Python中常用的库如numpy和scipy都提供了FFT的实现。

例如，numpy的fft模块提供了fft函数用于计算一维离散傅里叶变换，scipy.fftpack模块也提供了类似的功能。

8.其他扩展：针对特定应用和需求，还有许多FFT的变种和改进算法，例如线性调频Z变换（CZT）、混合基数FFT、对称性FFT等。

数字信号处理实验——快速傅里叶变换一、概述数字信号处理是一门涉及数字信号采集、处理和分析的学科。

在数字信号处理中，傅里叶变换是一个非常重要的工具，可以将时域信号转换为频域信号，帮助我们理解信号的频谱特性。

而快速傅里叶变换（FFT）是一种高效的计算傅里叶变换的算法，广泛应用于信号处理领域。

本文将介绍数字信号处理实验中快速傅里叶变换的基本原理、算法实现和实验过程。

二、快速傅里叶变换的原理快速傅里叶变换是一种通过递归分治策略减少计算量的傅里叶变换算法。

对于长度为N的离散信号序列，其快速傅里叶变换可以分解为若干个长度为N/2的子序列的快速傅里叶变换的线性组合。

通过这种分治的方法，可以将原始的傅里叶变换计算复杂度从O(N^2)降低到O(NlogN)。

三、快速傅里叶变换的算法实现快速傅里叶变换的算法实现主要分为递归方法和迭代方法两种。

递归方法是一种自顶向下的计算方法，通过将长度为N的信号序列分解为两个长度为N/2的子序列，并利用子序列的快速傅里叶变换计算原始序列的傅里叶变换。

迭代方法则是一种自底向上的计算方法，通过不断合并较短序列的傅里叶变换结果来计算较长序列的傅里叶变换。

在实际应用中，迭代方法通常比递归方法更加高效，特别是对于长度为2的幂次方的信号序列。

四、数字信号处理实验在数字信号处理实验中，快速傅里叶变换通常作为一种重要的信号处理工具使用。

实验过程中，我们首先需要准备一段离散的时域信号序列，然后利用快速傅里叶变换算法将其转换为频域信号序列。

通过对频域信号序列的分析，我们可以获取信号的频谱特性，包括频率成分、谐波分量等信息。

五、实验流程1. 准备一段离散的时域信号序列，可以是从传感器获取的实际物理信号，也可以是由数学函数生成的合成信号。

2. 对时域信号序列进行快速傅里叶变换，得到频域信号序列。

3. 分析频域信号序列，获取信号的频谱特性，如主要频率成分、谐波分量等。

4. 对频域信号序列进行反变换，将其恢复为时域信号序列进行进一步分析。

数字信号处理中频谱分析的使用教程数字信号处理（Digital Signal Processing，DSP）是一种将模拟信号转换为数字形式进行处理的技术，广泛应用于音频处理、图像处理、通信系统等领域。

而频谱分析是数字信号处理中一项重要的技术，用于研究信号的频率特性。

本文将为您介绍数字信号处理中频谱分析的使用教程。

一、频谱分析的基本概念频谱分析是指将信号在频域上进行分解和描述的过程，用于研究信号的频率分布和频率成分。

频谱分析的目的是提取信号的频域信息，例如信号的频率、幅值、相位等，并对信号进行滤波、噪声分析、频谱展示等操作。

在数字信号处理中，常用的频谱分析方法包括傅里叶变换（Fourier Transform）、快速傅里叶变换（Fast Fourier Transform，FFT）、功率谱密度估计（Power Spectral Density Estimation）等。

二、频谱分析的步骤与方法1. 信号采样与预处理：首先，需要对原始信号进行采样，将模拟信号转换为数字信号。

采样频率的选择应根据信号的最高频率成分来确定，根据奈奎斯特采样定理，采样频率应大于信号最高频率的两倍。

之后，可以对采样得到的数字信号进行预处理，包括去除直流分量、去噪处理等。

2. 傅里叶变换（Fourier Transform）：傅里叶变换是频谱分析中最基本的方法，它能将信号从时域转换到频域。

傅里叶变换将信号分解成一系列复指数函数的叠加，得到信号在不同频率上的幅度和相位分布。

傅里叶变换的运算量较大，因此使用快速傅里叶变换（FFT）算法进行高效计算。

3. 功率谱密度估计（Power Spectral Density Estimation）：功率谱密度估计是一种通过有限样本数据对信号的频率特性进行估计的方法。

常用的功率谱密度估计方法包括周期图法、自相关法、Welch法等。

在实际应用中，功率谱密度估计可以通过窗函数来对信号进行分段加权计算，进一步提高估计的准确性。

快速傅里叶变换时序信号主频
时序信号是指在时间上连续变化的信号。

在数字信号处理领域中，快速傅里叶变换（FFT）被广泛应用于时序信号的频谱分析。

主频是时序信号中占据最高幅值的频率，也被称作基频。

主频的确定在信号处理中非常重要，因为它可以告诉我们信号的周期性。

在FFT中，将离散时域信号转换为离散频率信号。

FFT的输出是一组复数值，表示信号在频域中的振幅和相位。

具体来说，由于FFT是对一个有限时域信号进行处理，因此它计算的是信号的离散频率分量。

设采样率为Fs，信号长度为N，则FFT计算出的频率分量为0、Fs/N、2Fs/N……(N-1)Fs/N。

为了确定主频，需要计算FFT输出的振幅谱。

振幅谱是FFT输出复数的模。

在实际计算中，通常只需要取FFT输出的前一半作为振幅谱，因为FFT输出具有对称性，与后一半相同。

在振幅谱中，可以找到最大值的位置，这就是主频对应的频率。

需要注意的是，对于一个非周期的信号，可能不存在主频。

此外，由于FFT计算的频率分量是离散的，因此可能会产生较大的误差。

为了减少误差，可以增加信号长度、减小采样率等措施。

主频的确定对于信号处理和分析具有重要意义。

许多信号的特征都与主频有关，如音频信号的音调、机械振动信号的旋转频率等。

因此，掌握FFT分析技术可以帮助我们更好地理解信号的特性和行为。
