电厂化学-5凝结水精处理解析

现代电厂的凝结水精处理《电厂锅炉设备及原理》课程论文课题名称现代电厂的凝结水精处理学生姓名学号系、年级专业2013年 12 月 5 日现代电厂的凝结水精处理摘要：在现代核电、热力发电厂中，需要大量高纯水，作为压水反应堆、电厂锅炉给水之用。

凝结水精处理系统，对目前的国内电厂机组而言，是更为重要的一个辅助系统。

凝结水精处理混床投运是否正常，关键还待再生系统的选择，再生系统致关重要。

要彻底将阴、阳树脂分离开，再进行分别再生。

再生系统对树脂设有光电检测系统，以利达到阴、阳树脂更有利分离起到一定的作用。

这是“锥斗分离”和“光电检测”的专利所在。

关键词：凝结水精处理树脂“锥斗分离”再生树脂的光电检测正文：凝结水精处理装置首先应用于20世纪60年代和70年代，广安电厂是20世纪90年代中期新建工程，能否借鉴国外的最新技术，且有成熟运行经验用于广安电厂。

1996年，据有关资料介绍，在大亚湾核电站、秦皇岛电厂，在国外只有三十多家电站使用普获专利的“锥斗分离”（CONESEP）技术经验，用于广安电厂的凝结水精处理再生系统。

由于对凝结水精处理了解初浅，仅从有关资料介绍的先进性，将“锥斗分离”技术选用在广安电厂的应用，简述如下：1 全面认识凝结水精处理的意义中国的电网很大，高参数，大容量机组相继推出，对凝结水精处理也有更高的要求。

水是火力发电机组机炉间能量传递的唯一介质，为此，它对机组安全、经济作用是很大的，特别是凝结水的质量（相对于整个汽水系统）是起决定作用的。

例如元宝山电厂1号机组凝结水系统正常投入运行，10年后割管检查垢量不到100 g／m2，可以不清洗。

而另一个电厂也是引进机组，运行不到半年，锅炉大量暴管，凝结水处理没有正常投入运行是主要原因之一。

认识凝结水处理的作用只是一种备用措施，并不认为其必不可少，当看到钛管也有泄漏时，做为一种防漏设施，它才成为必需，这是其一的防漏设施。

其二，更重要的是：汽水在机炉间的不同参数和形态在循环，不可避免在推带溶解的各种金属盐类和泄漏其它盐类杂质（包括凝汽器泄漏、换热器、水箱、加药泵等部位），尽可能是微量的，是不间断的和可积存的，都是可能形成危害的。

第一节系统说明发电厂的凝结水有汽轮机凝汽器凝结水、汽轮机附属热力系统中加热疏水（蒸汽凝结水）。

凝结水是给水中最优良的组成部分，通常也是给水组成部分中数量最大的。

凝结水同补给水汇合后成为锅炉的补水，所以保证凝结水和补给水的水质是使给水水质良好的前提。

凝结水是由蒸汽凝结而成的，水质应该是极纯的，但是实际上这些凝结水往往由于以下原因而有一定程度的污染：1 在气轮机凝汽器的不严密处，有冷却水漏入汽轮机凝结水中。

2 因凝结水系统及加热器疏水系统中，有的设备和管路的金属腐蚀产物而污染了凝结水。

一、凝汽器的漏水冷却水从汽轮机凝汽器不严密的地方进入汽轮机的凝结水中，是凝结水中含有盐类物质和硅化合物的主要来源，也是这类杂质进入给水的主要途径之一。

凝汽器的不严密处，通常出现在用来固定凝汽器管子与管板的连接部位（或称固接处）。

即使凝汽器的制造和安装质量较好，在机组长期运行的过程中，由于负荷和工况变动的影响，经常受到热应力和机械应力的作用，往往使管子与管板固接处的严密性降低，因此通过这些不严密处渗入到凝结水中的冷却水量就加大。

根据对许多大型机组的凝汽器所作的检查得知：在正常运行条件下，随着凝汽器的结构和运行工况的不同，渗入到凝结水中的冷却水量有很大的差别；严密性很好的凝汽器，可以做到渗入的冷却水量为汽轮机额定负荷时凝结水量的0.005%－0.02%。

就是说，即使在正常运行条件下，冷却水也是或多或少地渗入到凝结水中，这种情况称之为凝汽器渗漏。

当凝汽器地管子因制造地缺陷或者因为腐蚀出现裂纹、穿孔和破损时，当管子与管板地固接不良或者固接处地严密性遭到破坏时，那么由于冷却水进入到凝结水中而使凝结水水质劣化的现象就更加显著。

这种现象称为凝汽器泄漏。

凝汽器泄漏时进入凝结水的冷却水量比正常情况下高的多。

随着冷却水进入凝结水中的杂质，通常有Ca2＋、Mg2＋、Na＋、HCO3－、Cl－、SO42－，以及硅化合物和有机物等。

由于进入凝汽器的蒸汽是汽轮机的排汽，其中杂质的含量非常少，所以汽轮机凝结水中的杂质含量，主要决定于漏入冷却水的量和其杂质的含量。

电厂化学凝结水精处理篇第一章总则1.1凝结水精处理的目的凝结水在形成过程中会因为凝汽器渗漏或泄漏、热力系统腐蚀、汽机负荷变化等原因受到不同程度的污染。

凝结水是给水的主要组成部分，为了提高给水水质，适应我厂亚临界高参数大容量机组对给水水质的严格要求，不仅需要对锅炉补给水进行净化除盐处理以及对炉水进行加药调节处理，还需对凝结水进行深化处理，彻底除去凝结水中的各种盐份、胶体、金属氧化物、悬浮物等杂质，从而保证给水的高纯度，保证机组在凝汽器发生少量泄漏时，能满负荷运行；在较大泄漏时，能给予申请停机所需时间。

1.2系统概况我厂二期2×300MW机组对全容量凝结水进行除盐处理，凝结水处理采用中压系统。

每台机组各有一个混床单元，配备两台高速混床（含旁路与再循环），正常情况下两台混床均处于连续运行状态，设备没有备用。

每台混床出口设置树脂捕捉器，确保破碎树脂不会被带入热力系统。

每台高速混床处理水量正常为380m3/h，最大流量为456m3/h，机组正常运行时，两台混床流量达760 m3/h，可满足单台300MW机组凝结水量的处理。

混床设计温度50℃，正常运行温度≤50℃，装填树脂允许温度为55℃，设计压力为3.5 Mpa。

每台机组还设置有一台再循环泵，同时设置一个可调节旁路阀。

混床为球形高速混床，采用美国陶氏公司的中压大孔均粒树脂。

阳树脂为型号MonoplusSP112H，阴树脂为MonoplusMP500，阳、阴树脂体积比为3：2。

两个混床单元共用一套体外再生装置，设计压力为0.6 Mpa，再生系统采用FULLSEP高塔分离法，具有较高的分离度，可以保证阴阳树脂分离后，使阴树脂中的阳树脂和阳树脂中的阴树脂的交叉污染保证值小于0.1%，可满足氨化运行对树脂高分离度的要求。

中压除盐系统和低压再生系统的连接树脂管道上装有带筛网的压力安全阀，筛网可以泄放压力而不让树脂漏过。

该系统程控部分由两台可编程控制器、主控盘、可编程计算机系统软件组成。

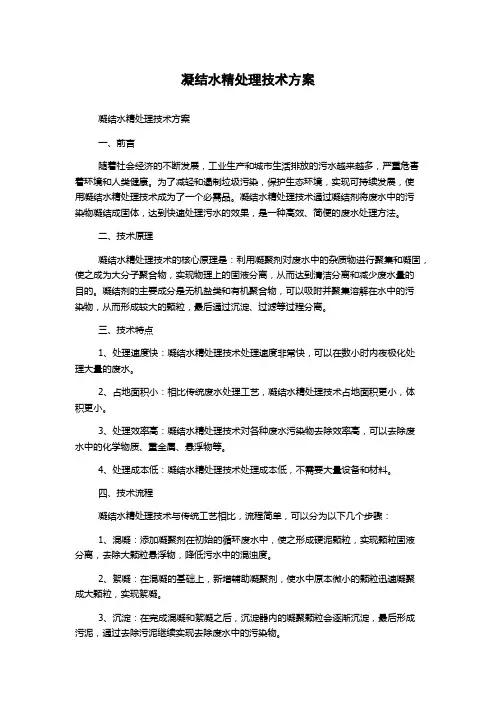

凝结水精处理技术方案凝结水精处理技术方案一、前言随着社会经济的不断发展，工业生产和城市生活排放的污水越来越多，严重危害着环境和人类健康。

为了减轻和遏制垃圾污染，保护生态环境，实现可持续发展，使用凝结水精处理技术成为了一个必需品。

凝结水精处理技术通过凝结剂将废水中的污染物凝结成固体，达到快速处理污水的效果，是一种高效、简便的废水处理方法。

二、技术原理凝结水精处理技术的核心原理是：利用凝聚剂对废水中的杂质物进行聚集和凝固，使之成为大分子聚合物，实现物理上的固液分离，从而达到清洁分离和减少废水量的目的。

凝结剂的主要成分是无机盐类和有机聚合物，可以吸附并聚集溶解在水中的污染物，从而形成较大的颗粒，最后通过沉淀、过滤等过程分离。

三、技术特点1、处理速度快：凝结水精处理技术处理速度非常快，可以在数小时内夜极化处理大量的废水。

2、占地面积小：相比传统废水处理工艺，凝结水精处理技术占地面积更小，体积更小。

3、处理效率高：凝结水精处理技术对各种废水污染物去除效率高，可以去除废水中的化学物质、重金属、悬浮物等。

4、处理成本低：凝结水精处理技术处理成本低，不需要大量设备和材料。

四、技术流程凝结水精处理技术与传统工艺相比，流程简单，可以分为以下几个步骤：1、混凝：添加凝聚剂在初始的循环废水中，使之形成硬泥颗粒，实现颗粒固液分离，去除大颗粒悬浮物，降低污水中的混浊度。

2、絮凝：在混凝的基础上，新增辅助凝聚剂，使水中原本微小的颗粒迅速凝聚成大颗粒，实现絮凝。

3、沉淀：在完成混凝和絮凝之后，沉淀器内的凝聚颗粒会逐渐沉淀，最后形成污泥，通过去除污泥继续实现去除废水中的污染物。

4、过滤：在沉淀和去除污泥之后，对水进行过滤，去除悬浮物，避免二次污染。

5、消毒：通过消毒设备，对处理后的水进行消毒，杀死细菌，保证水质安全。

五、技术应用凝结水精处理技术已经广泛应用于各种领域，例如污水处理、废水处理、纯水生产、原水澄清等等。

其中，作为一种新颖的污水处理技术，凝结水精处理技术在工业生产和城市生活排放的污水处理中具有很大的优势。

火电厂凝结水精处理系统典型案例剖析及预防措施发布时间：2022-07-13T03:32:13.584Z 来源：《福光技术》2022年15期作者：贾云亮[导读] 案例1。

某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。

其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。

粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。

调试过滤器反洗程序期间，当步序进行到进气步序时(见表1)，表中×是关状态，○是开状态。

过滤器反洗排水瞬间将排水沟盖板掀开，反洗排水冲至精处理所在区域的楼顶，再弹落至地面，造成地面大面积积水，同时，严重威胁附近设备的安全运行。

国家能源集团乐东发电有限公司摘要：凝结水精处理系统会消耗大量的除盐水,占电厂除盐水消耗总量的50%以上,且设备再生过程中产生的酸碱废水也是高盐废水的重要来源。

对此,可通过增大周期制水量和减少自用水量大幅度降低自用水耗。

采用西安热工研究院有限公司研发的凝结水精处理系统节水减排降耗新技术,其中包括高速混床运行优化技术、精处理混床智能控制技术、提高高速混床布水均匀性技术以及再生废液中氯离子减排技术,显著地提高了凝结水设备的周期制水量,降低水耗,同时大幅节约除盐水和新鲜水,减少废水排放量和酸碱用量,并且能够极大地降低废水零排放工程的造价和运行费用。

这种过程节水法已在国内三十多家大型发电厂成功应用,是一种低成本的节水方式,具有良好的推广应用前景。

关键词：火电厂;凝结水;精处理系统;异常分析;预防措施1粉末覆盖过滤器因排水设计压力高而威胁周边设备运行1．1异常事件案例1。

某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。

其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。

粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。

凝结水精处理存在问题及对策分析摘要：随着当前社会的不断发展，各行业对水质提出了更加严格的要求：相关发电企业在进行各类高参数机组建设研究的过程中，要做好凝结水精处理研究工作，安装现代化的处理装置，全面提高系统水质处理效果。

提高水质量，改善水质的品质，同时安装相关的线路缓冲装置，保证机组的稳定运行。

关键词：凝结水；精处理；问题及对策1凝结水精处理的相关概述1.1作用。

凝结水主要包括汽轮机内蒸气做功产生的凝结水和锅炉的补给水：相关机械企业在进行生产建设的过程中，也要综合考虑凝结水的精处理工作。

了解凝结水在电厂运行过程中的实际作用，同时分析如何进行操作管理，才能够避免凝结水在后续应用过程中受到污染。

制定详细的管理计划，做好凝结水精处理工作，构建完善的处理系统去除热力系统中的一些腐蚀产物以及悬浮的杂质。

在进行处理的过程中，要考虑各种设备的具体使用情况，加大技术方面的引入力度缩短机组的启动运行时间，减少系统运行过程中的能源消耗和成本支出，全面提高企业的经济效益。

仔细观察当前机组的运行情况，要保证整个机组的安全连续性运行，同时要去除录入的一些年份和悬浮的杂质。

进行系统设计时要保证机组能够按照预定的程序停机处理，对各类参数进行合理的设计，全面提高锅炉汽水的品质。

对凝结水精处理系统的运行模式进行分析，对传统的运行内容进行系统化的设计，保证系统运行的安全性和稳定性。

关电力企业在进行凝结水精处理研究和系统设计时，要加大技术和设备方面的投入力度，可以安装相关的前置过滤器。

结合系统的运行情况，对设备的运行模式进行技术化的调整，充分发挥设备的技术使用效果。

1.2常见问题管理人员要了解精处理常见的问题并对问题进行分析，了解程控系统的基本运行模式，对涉及工艺和现场传感器的运行模式进行综合性的分析。

如果工作人员在这一过程中没有按照相关要求进行逐个操作，没有对设计控制模式进行设计和研究就会增加具体的工作量，而且会对后续日常运行管理工作造成不便影响。

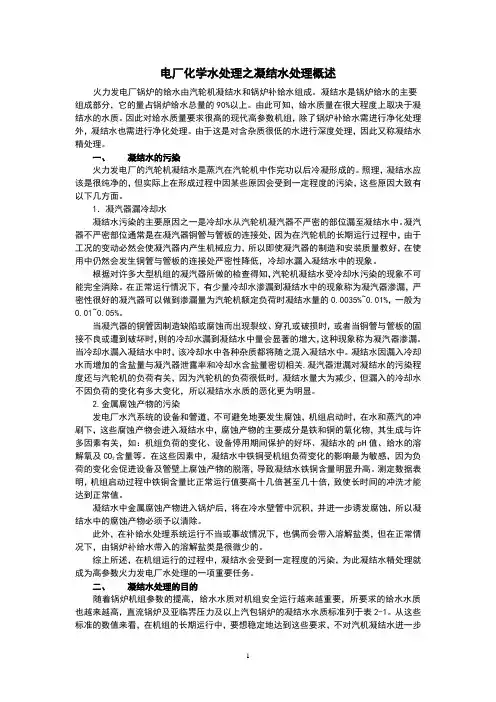

电厂化学水处理之凝结水处理概述火力发电厂锅炉的给水由汽轮机凝结水和锅炉补给水组成。

凝结水是锅炉给水的主要组成部分，它的量占锅炉给水总量的90%以上。

由此可知，给水质量在很大程度上取决于凝结水的水质。

因此对给水质量要求很高的现代高参数机组，除了锅炉补给水需进行净化处理外，凝结水也需进行净化处理。

由于这是对含杂质很低的水进行深度处理，因此又称凝结水精处理。

一、凝结水的污染火力发电厂的汽轮机凝结水是蒸汽在汽轮机中作完功以后冷凝形成的。

照理，凝结水应该是很纯净的，但实际上在形成过程中因某些原因会受到一定程度的污染，这些原因大致有以下几方面。

1．凝汽器漏冷却水凝结水污染的主要原因之一是冷却水从汽轮机凝汽器不严密的部位漏至凝结水中。

凝汽器不严密部位通常是在凝汽器铜管与管板的连接处，因为在汽轮机的长期运行过程中，由于工况的变动必然会使凝汽器内产生机械应力，所以即使凝汽器的制造和安装质量教好，在使用中仍然会发生铜管与管板的连接处严密性降低，冷却水漏入凝结水中的现象。

根据对许多大型机组的凝汽器所做的检查得知，汽轮机凝结水受冷却水污染的现象不可能完全消除。

在正常运行情况下，有少量冷却水渗漏到凝结水中的现象称为凝汽器渗漏，严密性很好的凝汽器可以做到渗漏量为汽轮机额定负荷时凝结水量的0.0035%~0.01%，一般为0.01~0.05%。

当凝汽器的铜管因制造缺陷或腐蚀而出现裂纹、穿孔或破损时，或者当铜管与管板的固接不良或遭到破坏时，则的冷却水漏到凝结水中量会显著的增大，这种现象称为凝汽器渗漏。

当冷却水漏入凝结水中时，该冷却水中各种杂质都将随之混入凝结水中。

凝结水因漏入冷却水而增加的含盐量与凝汽器泄露率和冷却水含盐量密切相关.凝汽器泄漏对凝结水的污染程度还与汽轮机的负荷有关，因为汽轮机的负荷很低时，凝结水量大为减少，但漏入的冷却水不因负荷的变化有多大变化，所以凝结水水质的恶化更为明显。

2.金属腐蚀产物的污染发电厂水汽系统的设备和管道，不可避免地要发生腐蚀，机组启动时，在水和蒸汽的冲刷下，这些腐蚀产物会进入凝结水中，腐蚀产物的主要成分是铁和铜的氧化物，其生成与许多因素有关，如：机组负荷的变化、设备停用期间保护的好坏、凝结水的pH值、给水的溶解氧及CO2含量等。

凝固水精办理一、凝固水精办理的必需性凝固水的含义：凝固水一般是指锅炉产生的蒸汽在汽轮机做功后，经循环冷却水冷却凝固的水。

实质上凝汽器热井的凝固水还包含高压加热器（正常疏水不到热井）、低压加热器等疏水（疏水是指进入加热器将给水加热后冷凝下来的水）。

因为热力系统不行防止的存在水汽损失，需向热力系统增补必定量的补给水（除盐水箱来水）。

所以凝固水主要包含：汽轮机内蒸汽做功后的凝固水、各样疏水和锅炉补给水。

1、凝汽器泄漏：凝汽器的泄漏可使冷却水中的悬浮物和盐类进入凝固水中。

泄漏可分两种状况：严重泄漏和稍微泄漏。

前者常见于凝汽器中管子发生应力破裂、管子与管板连结处发生泄漏、腐化或大面积的腐化穿孔等。

此时，大批冷却水进入凝固水中，凝固水水质严重恶化。

后者多因凝汽器管子腐化穿孔或管子与管板连结处不严实，使冷却水浸透凝固水中。

即便凝汽器的制造和安装较好，在机组长久运转过程中，因为负荷和工况的改动，惹起凝汽器的震动，也会使管子与管板连结处的严实性降低，造成稍微的泄漏。

当用淡水作冷却水时，凝汽器的同意泄漏率一般应小于％。

严实性较好的凝汽器，泄漏量小于此值，甚至能够达到％。

当用海水作为冷却水时，要求泄漏率小于％。

凝汽器泄漏常常是电厂热力设施结垢、腐化的重要原由。

2、金属腐化产物带入：火电厂的汽水系统中的设施和管道，常常因为某些腐化性物质的作用而受到腐化，以致凝固水中含有金属腐化产物，此中主要为铁和铜的氧化物。

进入凝固水中金属腐化产物的量与好多要素相关，如机组的运转工况，设施停用时保护的利害，凝固水的pH 值，溶解气体 (氧和二氧化碳 )的含量等。

凝固水进入锅炉后，其所含的金属腐化产物将在水冷壁管中堆积，惹起锅炉结垢和腐化。

一般状况下，在机组启动和负荷颠簸时，凝固水中的铁、铜含量急剧上涨。

3、增补水带入的悬浮物和盐分：锅炉增补水虽经深度除盐办理，但因为各种原由 (如原水中有机物含量高等 )，除盐水在 25℃的电导率不可以低于μ S/cm，即便电导率小于μ S/cm，增补水中仍含有必定量的残留盐分。

凝结水精处理系统存在问题原因分析与对策摘要：水是火力发电厂整个热力学系统的工作介质，也是某些热力设备的冷却介质，可称得上电厂中流动的“血液”。

伴随着高参数大容量机组的不断投运，对锅炉水质要求越来越严格，各类先进的凝结水精处理装置得到了普遍使用，因此，如何保证该装置在使用过程中的安全、稳定、高效的运行将直接影响机组的安全稳定运行。

关键词：凝结水精处理；汽水品质；问题思考引言：目前凝结水精处理在电厂中得到普遍应用，它能够大大提高机组在整套试运阶段的汽水品质，尤其是主蒸汽和过热蒸汽的各项指标，从而使得凝结水管道及汽轮机叶片达到最好的保护。

超临界机组的并网及满负荷试运对汽水品质的要求日益严格，凝结水精处理系统的投用对此尤为重要。

因而本文将通过探究电厂凝结水精处理系统的特殊稳态运行，以期能够为相关人士提供指导帮助。

正文：一、凝结水精处理的作用凝结水主要包括汽轮机内蒸汽做功后的凝结水、疏水和锅炉补给水。

在机组运行中有些状况会导致凝结水受到污染，例如凝汽器渗漏、锅炉补给水带入的少量杂质、管道内部的金属腐蚀产物等。

凝结水精处理系统能连续除去热力系统内的腐蚀产物、悬浮杂质和溶解的胶体，防止汽轮机通流部分积盐；在机组启动过程中投入凝结水精处理装置，可缩短机组启动时间，节省能耗和经济成本；凝汽器微量泄漏时，保障机组安全连续运行。

可除去漏入的盐分及悬浮杂质，有时间采取堵漏、查漏措施，严重泄漏时，可保证机组按预定程序停机。

随着超临界、超超临界等高参数大容量机组的出现，锅炉汽水品质要求越来越高，GB/T1214—2016《火力发电机组及蒸汽动力设备水汽质量》更是将水汽品质标准大幅度提高，例如：锅炉给水氢电导率由原来的≤0.15µs/cm，提高到≤0.10 µs/cm。

钠离子浓度也由原来的≤5µg/L，提高到≤2µg/L。

这就对凝结水精处理系统运行的安全性、稳定性提出了更高的要求。

我厂凝结水精处理系统每台机组设置2×50％前置过滤器和3×50％球形高速混床，即每台机组正常运行时：两台前置过滤器并联运行，不设备用；两台混床并联运行，一台备用，可满足每台机组的100% 凝结水处理量。
