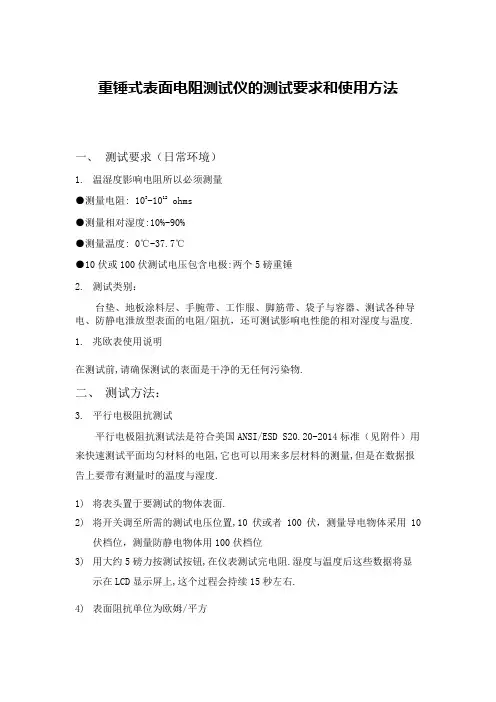

重锤式表面电阻测试仪的测试要求和使用方法

一、 测试要求（日常环境）

1. 温湿度影响电阻所以必须测量

●测量电阻: 103-1012 ohms

●测量相对湿度:10%-90%

●测量温度: 0℃-37.7℃

●10伏或100伏测试电压包含电极:两个5磅重锤

2. 测试类别：

台垫、地板涂料层、手腕带、工作服、脚筋带、袋子与容器、测试各种导电、防静电泄放型表面的电阻/阻抗，还可测试影响电性能的相对湿度与温度.

1. 兆欧表使用说明

在测试前,请确保测试的表面是干净的无任何污染物.

二、 测试方法：

3. 平行电极阻抗测试

平行电极阻抗测试法是符合美国ANSI/ESD S20.20-2014标准（见附件）用来快速测试平面均匀材料的电阻,它也可以用来多层材料的测量,但是在数据报告上要带有测量时的温度与湿度.

1) 将表头置于要测试的物体表面.

2) 将开关调至所需的测试电压位置,10伏或者100伏，测量导电物体采用10伏档位，测量防静电物体用100伏档位

3) 用大约5磅力按测试按钮,在仪表测试完电阻.湿度与温度后这些数据将显示在LCD显示屏上,这个过程会持续15秒左右.

4) 表面阻抗单位为欧姆/平方 5) 温度单位为摄氏度相对湿度单位为百分比。

6) 按下测量按钮后仪表会修正测量值,在松开按钮后大约45秒钟仪表将会持续显示最后的测试数据

4. 点对点之间的电阻测量

此步骤符合美国ANSI/ESD S20.20-2014标准，测试独立于接地点中的两点之间的阻抗。

1) 将连线插头插入仪表的3.5毫米插孔

2) 并将香蕉插头与两个5磅重锤相联,按照测试步骤将重锤置于物体表面。

3) 将开关调到所需的测试电压10伏或者100伏。

4) 按下测试按钮直到仪表上显示数值，用力按开关直到电阻，相对湿度，温度在显示屏上显示。

5. 表面电阻-接地电阻测试法

这个测量方法是用于测量物体表面一点与表面上另一接地点之间的表面阻抗，测量方法符合美国ANSI/ESD S20.20-2014标准测量标准。

表面电阻测试仪的使用方法

一、引言

表面电阻测试仪是一种用来测量材料表面电阻的仪器。它可以帮助我们判断材料的导电性能以及是否存在电阻问题。本文将介绍表面电阻测试仪的使用方法。

二、准备工作

在使用表面电阻测试仪之前，我们需要做一些准备工作。首先，确保测试仪已经连接好电源，并且处于正常工作状态。其次，准备待测材料和测试电极。待测材料应该是干净、平整的，没有污渍或损伤。测试电极应该与待测材料接触良好，并且无杂质。

三、测试步骤

1. 将测试电极放置在待测材料的表面上，确保与材料接触良好。

2. 打开表面电阻测试仪，调整仪器的工作模式和参数设置。根据待测材料的特性，选择合适的测试模式，如直流或交流模式，以及相应的测试频率。

3. 等待仪器稳定后，按下开始测试按钮。仪器将开始发送电流或电压信号，并测量材料的电阻。

4. 测试完成后，仪器会显示测试结果。根据需要，可以记录下测量值或将其导出到计算机进行进一步分析。

四、注意事项 1. 在测试之前，确保测试仪的电极和待测材料的表面都是干净的，以避免测试结果的误差。

2. 在进行测试时，应注意操作的稳定性，避免杂散电流或干扰信号的影响。

3. 根据待测材料的特性，选择合适的测试模式和测试频率。不同的材料对电流和电压的响应有所不同，选择合适的参数可以获得准确的测量结果。

4. 在测试过程中，应注意保持测试电极与待测材料的良好接触。如果接触不良，会导致测量结果不准确。

5. 根据需要，可以进行多次测试并取平均值，以提高测试结果的可靠性。

五、总结

通过使用表面电阻测试仪，我们可以准确地测量材料的表面电阻，并判断其导电性能。在使用测试仪时，需要进行准备工作，并按照正确的步骤进行测试。同时，还需要注意一些注意事项，以保证测试结果的准确性。希望本文对您了解表面电阻测试仪的使用方法有所帮助。

电阻测试仪使用方法说明书

一、概述

电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍

1. 外观描述

电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标

- 测量范围：0.01Ω - 10MΩ

- 准确度：±1%

- 工作电压：220V AC

- 重复性：0.5%

- 工作温度：0°C - 40°C

三、操作步骤

1. 准备工作 确保电阻测试仪电源正常连接，并插入合适的电源插座。待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线

将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数

根据待测电路的特性，合理设置测试仪的参数。通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。确认设置后，返回主界面。

4. 进行测试

按下“开始”按钮，电阻测试仪将开始自动进行测试。待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。用户可根据需要将结果记录下来或进行其他操作。

5. 关机

测试完成后，根据需要选择合适的关机方式。长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项

1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。 2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养

1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

OPERATIONMANUAL使用说明书

2511

直流低电阻测试仪直流低电阻测试仪－－使用说明书

第2页共8

页警告

本仪器不允许对带电测试件进行测试!

测试中应注意的问题：

1.开机预热：仪器开机，测试前必须预热10分钟以上，以等待仪器内部线路电参数稳定后再进行测

试。

2.零点及清零：当使用20mΩ和200mΩ两量程时，应首先清零再进行测试，而在其它量程一般不必

清零。测试时，使用者可先选定量程，再把测试夹互夹，使S+端与S-端直接接触，D+端与D-端

直接接触，并保持良好接触，若仪器显示不为零时，请按前面板清零键，则清零ON指示灯亮，

仪器清零。

3.由于仪器采用了四端测量法，所以使用者在清零时，一定要使仪器的S+端与S-端直接接触，D+端

D-端直接接触。具体地说：使两个测试夹有引出测试线的两金属片直接接触，无引出测试线的两金属片直接接触。否则在20mΩ和200mΩ两量程时，由于仪器增益极高，仪器会显示一非常不稳

定的底数。

4.仪器内部所有器件的校正参数都存储在AT28C16EEPTOM集成电路内，所以仪器内许多集成电路

及电子元器件不要随便更换，否则可能使与AT28C16内部存储参数不符，造成测量不正确。

注1：

在开机或使用过程中机器出现死机或数据乱跳以及其他不合

理现象。复位：先关机然后按住设置键同时开机！

在开机关机时请不要迅速地开启关闭电源。直流低电阻测试仪－－使用说明书

第3页共8页第一章概述

一、引言:

2511智能直流电阻自动分选测试仪采用数码管显示，能对各种导线、变压器、电机、开关、

继电器等各类电阻进行测试，仪器测量范围10uΩ-2.00kΩ仪器产生高精度恒流经被测件进行四

端点测量，有效地扣除了引线误差，适合用户作高精度测量；由于使用直流测试，对各类变压

器及电感的铜阻测量尤为适合；本仪器扩展了同类仪器的功能，采用无继电器切换量程,并带有

短电数据保护功能.

二、功能介绍:

1．测试值显示：五位显示：最大19999字，LED
