接地电阻测量仪使用方法

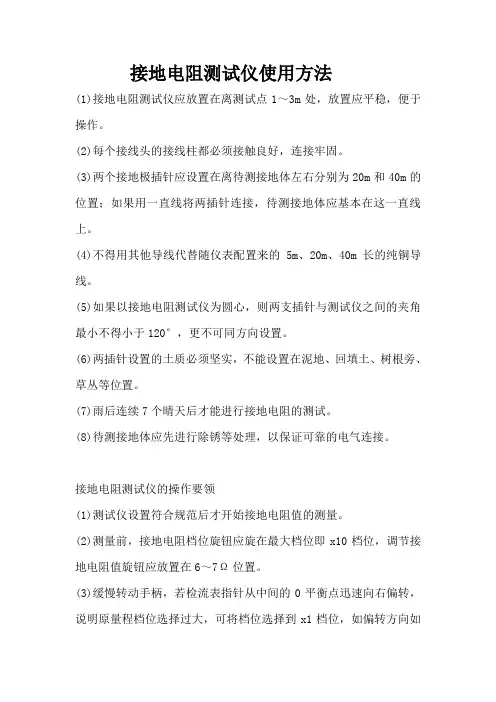

接地电阻测试仪使用方法

(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

接地电阻测试仪的操作要领

(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0。1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

(6)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

使 用 说 明 书

武汉市康达电气有限公司 DER2571B 接地电阻测量仪 目 录

1 性能特点 ........................................................................................... 1

2 技术指标 ........................................................................................... 2

2.1 接地电阻测量 .................................................................................... 2

2.2 地电压测量 ........................................................................................ 2

2.3 其它 .................................................................................................... 2

3 仪表外形 ........................................................................................... 3

4 使用方法 ........................................................................................... 4

4.1 电池 .................................................................................................... 4

光伏电站接地电阻测量仪的使用方法

下载温馨提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。本文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。

Download tips: This document is carefully compiled by this

editor. I hope that after you download it, it can help you solve

practical problems. The document can be customized and modified

after downloading, please adjust and use it according to actual

needs, thank you! In addition, this shop provides you with various

types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles,

topic composition, work summary, word parsing, copy excerpts,

other materials and so on, want to know different data formats and

writing methods, please pay attention!

在光伏发电系统中，接地电阻的测量是确保系统安全运行不可或缺的环节。光伏电站接地电阻测量仪作为评估接地系统质量的关键工具，在实际应用中扮演着重要角色。本文将深入探讨光伏电站接地电阻测量仪的使用方法，从仪器的基本原理到实际操作技巧，为读者提供详尽的指导和理解。

v1.0 可编辑可修改

1 一、土壤电阻率检测仪

（本指导书主要介绍ZC-8型接地摇表）

一、 定义

土壤电阻率检测仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。目前，ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。

二、 结构

ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。仪表都附带有两根探针，一根是电位探针，另一根是电流探针。

（三端钮的接地摇表） （四端钮的接地摇表）

三、 仪表量程

ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-Ω。

四、 正确读数

ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有、1、10三种倍数。在规定转速内，仪表指针稳定时指针所v1.0 可编辑可修改

2 指的数乘以所选择的倍数即是测量结果。如：当指针指在，而选择的倍数为10时，测量出来的电阻值为×10=88Ω

（三端钮摇表最大倍率） （四端钮摇表最大倍率）

五、 对接地探针的要求

用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。探针一般采用直径为，长度为的镀锌铁棒制作而成。

六、 仪表好坏检查

1、外观检查。先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
