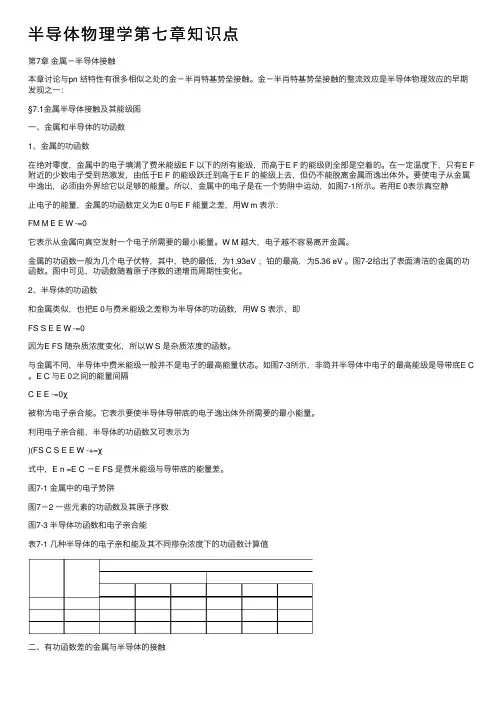

半导体物理学第七章知识点第7章⾦属－半导体接触本章讨论与pn 结特性有很多相似之处的⾦－半肖特基势垒接触。
⾦－半肖特基势垒接触的整流效应是半导体物理效应的早期发现之⼀：§7.1⾦属半导体接触及其能级图⼀、⾦属和半导体的功函数1、⾦属的功函数在绝对零度，⾦属中的电⼦填满了费⽶能级E F 以下的所有能级，⽽⾼于E F 的能级则全部是空着的。
在⼀定温度下，只有E F 附近的少数电⼦受到热激发，由低于E F 的能级跃迁到⾼于E F 的能级上去，但仍不能脱离⾦属⽽逸出体外。
要使电⼦从⾦属中逸出，必须由外界给它以⾜够的能量。
所以，⾦属中的电⼦是在⼀个势阱中运动，如图7-1所⽰。
若⽤E 0表⽰真空静⽌电⼦的能量，⾦属的功函数定义为E 0与E F 能量之差，⽤W m 表⽰：FM M E E W -=0它表⽰从⾦属向真空发射⼀个电⼦所需要的最⼩能量。
W M 越⼤，电⼦越不容易离开⾦属。
⾦属的功函数⼀般为⼏个电⼦伏特，其中，铯的最低，为1.93eV ；铂的最⾼，为5.36 eV 。
图7-2给出了表⾯清洁的⾦属的功函数。
图中可见，功函数随着原⼦序数的递增⽽周期性变化。
2、半导体的功函数和⾦属类似，也把E 0与费⽶能级之差称为半导体的功函数，⽤W S 表⽰，即FS S E E W -=0因为E FS 随杂质浓度变化，所以W S 是杂质浓度的函数。
与⾦属不同，半导体中费⽶能级⼀般并不是电⼦的最⾼能量状态。
如图7-3所⽰，⾮简并半导体中电⼦的最⾼能级是导带底E C 。
E C 与E 0之间的能量间隔C E E -=0χ被称为电⼦亲合能。
它表⽰要使半导体导带底的电⼦逸出体外所需要的最⼩能量。
利⽤电⼦亲合能，半导体的功函数⼜可表⽰为)(FS C S E E W -+=χ式中，E n =E C －E FS 是费⽶能级与导带底的能量差。
图7-1 ⾦属中的电⼦势阱图7－2 ⼀些元素的功函数及其原⼦序数图7-3 半导体功函数和电⼦亲合能表7-1 ⼏种半导体的电⼦亲和能及其不同掺杂浓度下的功函数计算值⼆、有功函数差的⾦属与半导体的接触把⼀块⾦属和⼀块半导体放在同⼀个真空环境之中，⼆者就具有共同的真空静⽌电⼦能级，⼆者的功函数差就是它们的费⽶能级之差，即W M －W S ＝E FS －E FM 。

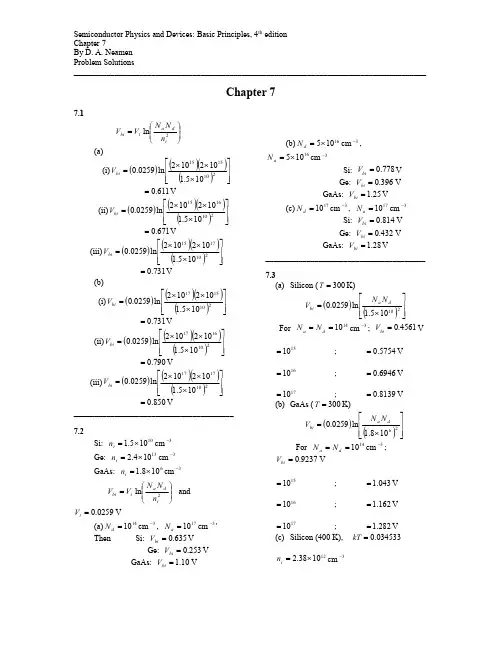

半导体物理与器件(尼曼第四版)答案第一章：半导体材料与晶体1.1 半导体材料的基本特性半导体材料是一种介于导体和绝缘体之间的材料。
它的基本特性包括：1.带隙：半导体材料的价带与导带之间存在一个禁带或带隙，是电子在能量上所能占据的禁止区域。
2.拉伸系统：半导体材料的结构是由原子或分子构成的晶格结构，其中的原子或分子以确定的方式排列。
3.载流子：在半导体中，存在两种载流子，即自由电子和空穴。
自由电子是在导带上的，在外加电场存在的情况下能够自由移动的电子。
空穴是在价带上的，当一个价带上的电子从该位置离开时，会留下一个类似电子的空位，空穴可以看作电子离开后的痕迹。
4.掺杂：为了改变半导体材料的导电性能，通常会对其进行掺杂。
掺杂是将少量元素添加到半导体材料中，以改变载流子浓度和导电性质。
1.2 半导体材料的结构与晶体缺陷半导体材料的结构包括晶体结构和非晶态结构。
晶体结构是指材料具有有序的周期性排列的结构，而非晶态结构是指无序排列的结构。
晶体结构的特点包括：1.晶体结构的基本单位是晶胞，晶胞在三维空间中重复排列。
2.晶格常数是晶胞边长的倍数，用于描述晶格的大小。
3.晶体结构可分为离子晶体、共价晶体和金属晶体等不同类型。
晶体结构中可能存在各种晶体缺陷，包括：1.点缺陷：晶体中原子位置的缺陷，主要包括实际缺陷和自间隙缺陷两种类型。
2.线缺陷：晶体中存在的晶面上或晶内的线状缺陷，主要包括位错和脆性断裂两种类型。
3.面缺陷：晶体中存在的晶面上的缺陷，主要包括晶面位错和穿孔两种类型。
1.3 半导体制备与加工半导体制备与加工是指将半导体材料制备成具有特定电性能的器件的过程。
它包括晶体生长、掺杂、薄膜制备和微电子加工等步骤。
晶体生长是将半导体材料从溶液或气相中生长出来的过程。
常用的晶体生长方法包括液相外延法、分子束外延法和气相外延法等。
掺杂是为了改变半导体材料的导电性能，通常会对其进行掺杂。
常用的掺杂方法包括扩散法、离子注入和分子束外延法等。
半导体物理与器件习题目录半导体物理与器件习题 (1)一、第一章固体晶格结构 (2)二、第二章量子力学初步 (2)三、第三章固体量子理论初步 (2)四、第四章平衡半导体 (3)五、第五章载流子输运现象 (5)六、第六章半导体中的非平衡过剩载流子 (5)七、第七章pn结 (6)八、第八章pn结二极管 (6)九、第九章金属半导体和半导体异质结 (7)十、第十章双极晶体管 (7)十一、第十一章金属-氧化物-半导体场效应晶体管基础 (8)十二、第十二章MOSFET概念的深入 (9)十三、第十三章结型场效应晶体管 (9)一、第一章固体晶格结构1．如图是金刚石结构晶胞，若a 是其晶格常数，则其原子密度是。
2．所有晶体都有的一类缺陷是：原子的热振动，另外晶体中常的缺陷有点缺陷、线缺陷。
3．半导体的电阻率为10-3～109Ωcm。
4．什么是晶体？晶体主要分几类？5．什么是掺杂？常用的掺杂方法有哪些？答：为了改变导电性而向半导体材料中加入杂质的技术称为掺杂。
常用的掺杂方法有扩散和离子注入。
6．什么是替位杂质？什么是填隙杂质？7．什么是晶格？什么是原胞、晶胞？二、第二章量子力学初步1．量子力学的三个基本原理是三个基本原理能量量子化原理、波粒二相性原理、不确定原理。
2．什么是概率密度函数？3．描述原子中的电子的四个量子数是：、、、。
三、第三章固体量子理论初步1．能带的基本概念◼能带（energy band）包括允带和禁带。
◼允带（allowed band）：允许电子能量存在的能量范围。
◼禁带（forbidden band）：不允许电子存在的能量范围。
◼允带又分为空带、满带、导带、价带。
◼空带（empty band）：不被电子占据的允带。
◼满带（filled band）：允带中的能量状态（能级）均被电子占据。
导带：有电子能够参与导电的能带，但半导体材料价电子形成的高能级能带通常称为导带。
价带:由价电子形成的能带，但半导体材料价电子形成的低能级能带通常称为价带。
半导体器件物理教案课件PPT第一章：半导体物理基础知识1.1 半导体的基本概念介绍半导体的定义、特点和分类解释n型和p型半导体的概念1.2 能带理论介绍能带的概念和能带结构解释导带和价带的概念讲解半导体的导电机制第二章：半导体材料与制备2.1 半导体材料介绍常见的半导体材料，如硅、锗、砷化镓等解释半导体材料的制备方法，如拉晶、外延等2.2 半导体器件的制备工艺介绍半导体器件的制备工艺，如掺杂、氧化、光刻等解释各种制备工艺的作用和重要性第三章：半导体器件的基本原理3.1 晶体管的基本原理介绍晶体管的结构和工作原理解释n型和p型晶体管的概念讲解晶体管的导电特性3.2 半导体二极管的基本原理介绍半导体二极管的结构和工作原理解释PN结的概念和特性讲解二极管的导电特性第四章：半导体器件的特性与测量4.1 晶体管的特性介绍晶体管的主要参数，如电流放大倍数、截止电流等解释晶体管的转移特性、输出特性和开关特性4.2 半导体二极管的特性介绍半导体二极管的主要参数，如正向压降、反向漏电流等解释二极管的伏安特性、温度特性和频率特性第五章：半导体器件的应用5.1 晶体管的应用介绍晶体管在放大电路、开关电路和模拟电路中的应用解释晶体管在不同应用电路中的作用和性能要求5.2 半导体二极管的应用介绍半导体二极管在整流电路、滤波电路和稳压电路中的应用解释二极管在不同应用电路中的作用和性能要求第六章：场效应晶体管（FET）6.1 FET的基本结构和工作原理介绍FET的结构类型，包括MOSFET、JFET等解释FET的工作原理和导电机制讲解FET的输入阻抗和输出阻抗6.2 FET的特性介绍FET的主要参数，如饱和电流、跨导、漏极电流等解释FET的转移特性、输出特性和开关特性分析FET的静态和动态特性第七章：双极型晶体管（BJT）7.1 BJT的基本结构和工作原理介绍BJT的结构类型，包括NPN型和PNP型解释BJT的工作原理和导电机制讲解BJT的输入阻抗和输出阻抗7.2 BJT的特性介绍BJT的主要参数，如放大倍数、截止电流、饱和电流等解释BJT的转移特性、输出特性和开关特性分析BJT的静态和动态特性第八章：半导体存储器8.1 动态随机存储器（DRAM）介绍DRAM的基本结构和工作原理解释DRAM的存储原理和读写过程分析DRAM的性能特点和应用领域8.2 静态随机存储器（SRAM）介绍SRAM的基本结构和工作原理解释SRAM的存储原理和读写过程分析SRAM的性能特点和应用领域第九章：半导体集成电路9.1 集成电路的基本概念介绍集成电路的定义、分类和特点解释集成电路的制造工艺和封装方式9.2 集成电路的设计与应用介绍集成电路的设计方法和流程分析集成电路在电子设备中的应用和性能要求第十章：半导体器件的测试与故障诊断10.1 半导体器件的测试方法介绍半导体器件测试的基本原理和方法解释半导体器件测试仪器和测试电路10.2 半导体器件的故障诊断介绍半导体器件故障的类型和原因讲解半导体器件故障诊断的方法和步骤第十一章：功率半导体器件11.1 功率二极管和晶闸管介绍功率二极管和晶闸管的结构、原理和特性分析功率二极管和晶闸管在电力电子设备中的应用11.2 功率MOSFET和IGBT介绍功率MOSFET和IGBT的结构、原理和特性分析功率MOSFET和IGBT在电力电子设备中的应用第十二章：光电器件12.1 光电二极管和太阳能电池介绍光电二极管和太阳能电池的结构、原理和特性分析光电二极管和太阳能电池在光电子设备中的应用12.2 光电晶体管和光开关介绍光电晶体管和光开关的结构、原理和特性分析光电晶体管和光开关在光电子设备中的应用第十三章：半导体传感器13.1 温度传感器和压力传感器介绍温度传感器和压力传感器的结构、原理和特性分析温度传感器和压力传感器在电子测量中的应用13.2 光传感器和磁传感器介绍光传感器和磁传感器的结构、原理和特性分析光传感器和磁传感器在电子测量中的应用第十四章：半导体器件的可靠性14.1 半导体器件的可靠性基本概念介绍半导体器件可靠性的定义、指标和分类解释半导体器件可靠性的重要性14.2 半导体器件可靠性的影响因素分析半导体器件可靠性受材料、工艺、封装等因素的影响14.3 提高半导体器件可靠性的方法介绍提高半导体器件可靠性的设计和工艺措施第十五章：半导体器件的发展趋势15.1 纳米晶体管和新型存储器介绍纳米晶体管和新型存储器的研究进展和应用前景15.2 新型半导体材料和器件介绍石墨烯、碳纳米管等新型半导体材料和器件的研究进展和应用前景15.3 半导体器件技术的未来发展趋势分析半导体器件技术的未来发展趋势和挑战重点和难点解析重点：1. 半导体的基本概念、分类和特点。
第一章●能带论：单电子近似法研究晶体中电子状态的理论●金刚石结构：两个面心立方按体对角线平移四分之一闪锌矿●纤锌矿：两类原子各自组成的六方排列的双原子层堆积而成（001）面ABAB顺序堆积●禁带宽度：导带底与价带顶之间的距离脱离共价键所需最低能量●本征激发：价带电子激发成倒带电子的过程●有效质量（意义）：概括了半导体内的势场作用，使解决半导体内电子在外力作用下运动规律时，可以不涉及半导体内部势场作用●空穴：价带中空着的状态看成是带正电的粒子●准连续能级：由于N很大，每个能带的能级基本上可以看成是连续的●重空穴带：有效质量较大的空穴组成的价带●窄禁带半导体：原子序数较高的化合物●导带：电子部分占满的能带，电子可以吸收能量跃迁到未被占据的能级●价带：被价电子占满的满带●满带：电子占满能级●半导体合金：IV族元素任意比例熔合●能谷：导带极小值●本征半导体：完全不含杂质且无晶格缺陷的纯净半导体●应变半导体：经过赝晶生长生成的半导体●赝晶生长：晶格失配通过合金层的应变得到补偿或调节，获得无界面失配位错的合金层的生长模式●直接带隙半导体材料就是导带最小值（导带底）和满带最大值在k空间中同一位置●间接带隙半导体材料导带最小值（导带底）和满带最大值在k空间中不同位置●允带：允许电子能量存在的能量范围.●同质多象体：一种物质能以两种或两种以上不同的晶体结构存在的现象第二章●替位杂质：杂质原子取代晶格原子而位于晶格点处。
●间隙杂质：杂质原子位于晶格的间隙位置。
●杂质浓度：单位体积中的杂质原子数。
●施主（N型）杂质：释放束缚电子，并成为不可动正电荷中心的杂质。
●受主（P型）杂质：释放束缚空穴，并成为不可动负电荷中心的杂质。
● 杂质电离：束缚电子被释放的过程（N ）、束缚空穴被释放的过程（P ）。
● 杂质束缚态：杂质未电离时的中性状态。
● 杂质电离能：杂质电离所需的最小能量：● 浅能级杂质：施（受）主能级很接近导（价）带底（顶）。
第7章 金属－半导体接触本章讨论与pn 结特性有很多相似之处的金－半肖特基势垒接触。
金－半肖特基势垒接触的整流效应是半导体物理效应的早期发现之一：§7.1金属半导体接触及其能级图一、金属和半导体的功函数1、金属的功函数在绝对零度，金属中的电子填满了费米能级E F 以下的所有能级，而高于E F 的能级则全部是空着的。
在一定温度下，只有E F 附近的少数电子受到热激发，由低于E F 的能级跃迁到高于E F 的能级上去，但仍不能脱离金属而逸出体外。
要使电子从金属中逸出，必须由外界给它以足够的能量。
所以，金属中的电子是在一个势阱中运动，如图7-1所示。
若用E 0表示真空静止电子的能量，金属的功函数定义为E 0与E F 能量之差，用W m 表示：FM M E E W -=0它表示从金属向真空发射一个电子所需要的最小能量。
W M 越大，电子越不容易离开金属。
金属的功函数一般为几个电子伏特，其中，铯的最低，为1.93eV ；铂的最高，为5.36 eV 。
图7-2给出了表面清洁的金属的功函数。
图中可见，功函数随着原子序数的递增而周期性变化。
2、半导体的功函数和金属类似，也把E 0与费米能级之差称为半导体的功函数，用W S 表示，即FS S E E W -=0因为E FS 随杂质浓度变化，所以W S 是杂质浓度的函数。
与金属不同，半导体中费米能级一般并不是电子的最高能量状态。
如图7-3所示，非简并半导体中电子的最高能级是导带底E C 。
E C 与E 0之间的能量间隔C E E -=0χ被称为电子亲合能。
它表示要使半导体导带底的电子逸出体外所需要的最小能量。
利用电子亲合能，半导体的功函数又可表示为)(FS C S E E W -+=χ式中，E n =E C －E FS 是费米能级与导带底的能量差。
图7-1 金属中的电子势阱图7－2 一些元素的功函数及其原子序数图7-3 半导体功函数和电子亲合能表7-1 几种半导体的电子亲和能及其不同掺杂浓度下的功函数计算值二、有功函数差的金属与半导体的接触把一块金属和一块半导体放在同一个真空环境之中，二者就具有共同的真空静止电子能级，二者的功函数差就是它们的费米能级之差，即W M －W S ＝E FS －E FM 。
