模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。

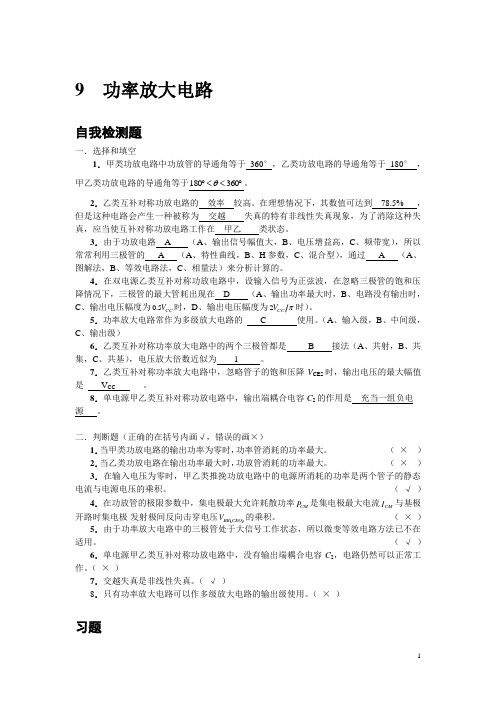

9 功率放大电路自我检测题一．选择和填空1．甲类功放电路中功放管的导通角等于 360°，乙类功放电路的导通角等于 180° ，甲乙类功放电路的导通角等于180360θ︒<<︒。
2．乙类互补对称功放电路的 效率 较高。
在理想情况下，其数值可达到 78.5% ，但是这种电路会产生一种被称为 交越 失真的特有非线性失真现象，为了消除这种失真，应当使互补对称功放电路工作在 甲乙 类状态。
3．由于功放电路 A （A 、输出信号幅值大，B 、电压增益高，C 、频带宽），所以常常利用三极管的 A （A 、特性曲线，B 、H 参数，C 、混合型），通过 A （A 、图解法，B 、等效电路法，C 、相量法）来分析计算的。
4．在双电源乙类互补对称功放电路中，设输入信号为正弦波，在忽略三极管的饱和压降情况下，三极管的最大管耗出现在 D （A 、输出功率最大时，B 、电路没有输出时，C 、输出电压幅度为CC V 5.0时，D 、输出电压幅度为πCC V 2时）。
5．功率放大电路常作为多级放大电路的 C 使用。
（A 、输入级，B 、中间级，C 、输出级）6．乙类互补对称功率放大电路中的两个三极管都是 B 接法（A 、共射，B 、共集，C 、共基），电压放大倍数近似为 1 。
7．乙类互补对称功率放大电路中，忽略管子的饱和压降V CES 时，输出电压的最大幅值是 V CC 。
8．单电源甲乙类互补对称功放电路中，输出端耦合电容C 2的作用是 充当一组负电源 。
二．判断题（正确的在括号内画√，错误的画×）1．当甲类功放电路的输出功率为零时，功率管消耗的功率最大。
（ × ） 2．当乙类功放电路在输出功率最大时，功放管消耗的功率最大。
（ × ） 3．在输入电压为零时，甲乙类推挽功放电路中的电源所消耗的功率是两个管子的静态电流与电源电压的乘积。
（ √ ）4．在功放管的极限参数中，集电极最大允许耗散功率CM P 是集电极最大电流CM I 与基极开路时集电极-发射极间反向击穿电压)(CEO BR V 的乘积。
第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ） 不能。
因为输入信号被直流电源U BB 短路。
（b ） 可能。
（c ） 不能。
因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。
（d ） 不能。
晶体管将因发射结电压过大而损坏。
（e ） 不能。
因为输入信号被C 2短路。
（f ） 不能。
因为输出信号被U CC 短路，恒为零。
（g ） 可能。
（h ） 可能。
（i ） 不能。
因为T 截止。
已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。
填空：要求先填文字表达式后填得数。
（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。
功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。
A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。
A L2CE(sat)CC 2)(R U V - BL 2CE(sat)CC 212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。
A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。
A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。
A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。
第九章功率放大电路1．与甲类功率放大器相比较，乙类互补推挽功放的主要优点是_____b____。
(a) 无输出变压器 (b) 能量转换效率高 (c) 无交越失真2．所谓能量转换效率是指_______b__。
(a) 输出功率与晶体管上消耗的功率之比 (b) 最大不失真输出功率与电源提供的功率之比 (c) 输出功率与电源提供的功率之比3．功放电路的能量转换效率主要与____c_____有关。
(a) 电源供给的直流功率 (b) 电路输出信号最大功率 (c) 电路的类型4．甲类功率放大电路的能量转换效率最高是______a___。
(a) 50% (b) 78.5% (c) 100%5．甲类功率放大电路（参数确定）的输出功率越大，则功放管的管耗________c_。
(a) 不变 (b) 越大 (c) 越小6．对甲类功率放大电路（参数确定）来说，输出功率越大，则电源提供的功率____a_____。
(a) 不变 (b) 越大 (c) 越小7．甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为_____a____。
(a) 零时 (b) 最大时 (c) 电源电压的一半8．甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为_____b____。
(a) 零时 (b) 最大时 (c) 电源电压的一半9．乙类互补推挽功率放大电路的能量转换效率最高是______b___。
(a) 50% (b) 78.5% (c) 100%10．乙类互补推挽功率放大电路在输出电压幅值约等于___a______时，管子的功耗最小。
（a）0 (b) 电源电压 (c) 0.64倍电源电压11．乙类互补推挽功率放大电路在输出电压幅值约等于_____c____时，管子的功耗最大。
（a）0 (b) 电源电压 (c) 0.64倍电源电压12．乙类互补功放电路存在的主要问题是______c___。
（a）输出电阻太大 (b) 能量转换效率低 (c) 有交越失真13．为了消除交越失真，应当使功率放大电路的功放管工作在______b___状态。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
168169新授课 ）传感器（麦克风），将声音转换成相应的电压信号。
）放大器，将麦克风输出的微弱电压信号放大到所需要的值。
）再生器（扬声器），将放大后的电信号还原成声音。
）电源，提供放大器工作所需要的直流电压。
．什么是放大电路同时满足以下两个条件的电路：）输出信号的功率大于输入信号的功率。
）输出信号波形与输入信号波形相同（不失真）。
用框图表示：输入端：加入需要放大的信号。
输出端：得到放大的输出信号。
组成：一个放大电路必须含有晶体管（或电子管）这样的器件，同时还包含电阻、电感、变压器等元器件。
．放大器的分类）按放大器的频率高低分⎪⎩⎪⎨⎧高频放大器低频放大器直流放大器）按被放大信号的类型分⎪⎩⎪⎨⎧功率放大器电压放大器电流放大器170（a ）双电源供电；（b ）单电源供电；（c ）是（b ）图的习惯画法（不画出集电极电源）。
各元器件的作用： ① 晶体管V ：工作在放大状态，起电流、电压放大作用。
② 基极偏置电阻b R ：它使电源U E 给晶体管提供一个合适的基极电流B I （又称偏流），保证晶体管工作在合适的状态。
取值范围在几十千欧到几百千欧。
③ 集电极负载电阻c R ：作用是把晶体管的电流放大转换为电压放大。
它的取值范围一般在几千到几十千欧。
④ 耦合电容1C 和2C ：起隔直流通交流的作用。
交流信号从1C 输入经过放大从2C 输出，同时1C 把晶体管的输入端与信号源之间，2C 把输出端和负载之间的直流通路隔断。
一般选用电解电容，使用时注意极性的区分。
⑤ 集电极电源U E ：作用一是给晶体管一个合适的工作状态（保证发射结正偏，集电结反偏），二是为放大电路提供能源。
2．静态工作点的建立171这时晶体管的直流电压：CE BE U U 、和对应的直流电流B I 、C I 统称为静态工作点CEQ Q BE U U 、、BQ I 、CQ I 。
如上图（b ）所示是放大电路的直流通路，由于耦合电容的作用，直流只在直流通路内流动，所以将耦合电容1C 、2C 看作断路的部分去掉，剩下的即为直流通路。
第九章功率放大电路一、填空题：1、功率放大器要求有足够的、较高的和较小的。
2、互补对称式功率放大器要求两三极管特性，极性。
3、甲乙类互补对称电路虽然效率降低了，但能有效克服。
4、OCL电路比OTL电路多用了一路，省去了。
5、乙类互补对称电路最高工作效率为。
二、选择题：1、已知电路如图所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C＝15V，RL＝8Ω，。
选择正确答案填入空内。
图（1）电路中D1和D2管的作用是消除。
A．饱和失真B．截止失真C．交越失真（2）静态时，晶体管发射极电位U E Q。
A．＞0V B．＝0V C．＜0V（3）最大输出功率P O M。
A．≈28W B．＝18W C．＝9W（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压。
A．为正弦波B．仅有正半波C．仅有负半波（5）若D1虚焊，则T1管。
A．可能因功耗过大烧坏B．始终饱和C．始终截止2、不属于功率放大电路所要求的是-------( )A.足够的输出功率B.较高的电压放大倍数C.较高的功率D.较小的非线性失真3．带负载能力强的放大电路是---------( )A.阻容耦合放大电路B.差分放大电路C.共发射极放大电路D.射极输出器4．最适宜作功放末极的电路是---------( )A.甲类功率放大器B.乙类功率放大器C.甲乙类互补对称输出电路 电路4．下列说法错误的是-------------( )A.当甲类功放电路输出为零时，管子消耗的功率最大B.乙类功放电路在输出功率最大时，管子消耗的功率最大C.在输入电压为零时，甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积乙类互补对称电路，其功放管的最大管耗出现输出电压幅度为CC V π2的时侯三、综合题：1、在图9.3.1功放电路中，已知V CC =12V ，R L =8Ω。
i u 为正弦电压，求： （1）在0)(=sat CE U 的情况下，负载上可能得到的最大输出功率；（2）每个管子的管耗CM P 至少应为多少 （3）每个管子的耐压(BR)CEO U 至少应为多少CCL u o图9.3.12、在图9.3.2所示电路中，已知二极管的导通电压U D ＝，晶体管导通时的│U B E │＝，T 2和T 4管发射极静态电位U E Q ＝0V 。
第9 章自测题、习题解答自测题9一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。
解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点： 1. 输出功率要大 2. 转换效率要高 3. 非线性失真要小。
二、分析下列说法是否正确，凡对者在括号内打“V”，凡错者在括号内打“X” 。
（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。
（）（3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。
（）（4）当OCL 电路的最大输出功率为1W 时，功放管的集电极最大耗散功率应大于1W。
（）（5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。
（）（6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。
（）（7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。
（）（8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。
（）（9）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。
（）（10）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；(11) 功率放大电路与电流放大电路的区别是1 )前者比后者电流放大倍数大；()2)前者比后者效率高；()解：⑴X,当输出电压峰值为0.6Vcc时，功放管的管耗最大约为最大输出功率的五分之一。
⑵"，⑶X,功率管的散热片接触面是平面，有利于钝化涂黑，侧边粗糙些好。
⑷X,最大输出功率与管耗不是1:1的关系，而是5: 1的关系。
⑸X,功率管也有三种工作状态：放大，饱和，截止，取决于直流电路的情况。
⑹"，⑺X,甲类功率放大，不论信号多小，都存在失真。
⑻"，⑼①X、电流放大电路的输出电压不一定大于输入电压。
②X、电压放大电路的输出电流不一定大于输入电流。
③"，⑽①X、电源电压没有可比性，可以大，相等，也可以小。
②X、功率放大电路重点在输出功率，电压放大倍数不一定比电压放大电路的放大倍数高。
③/④"，(11)①X、功率放大电路重点在输出功率，电流放大倍数不一定比电流放大电路的放大倍数高。
②"三、功率放大器如图T9-3所示，已知各晶体管的 3 =50 , U BE |=0.6V , U CES =0.5V。
(1 )说明R4和C2的作用；(2 )设静态时|U BE3|=|U BE2|,试计算各电阻中的静态电流，并确定R3的阻值；(3 )在输出基本不失真的情况下，估算电路的最大输出功率。
图T9-3解：(1)R4提供静态偏压，O通交流，习题99 . 1已知电路如图P9-1所示，T i 和T 2管的饱和管压降IQ ,选择正确答案填入空内。
U CES I = 3V , U CC = 15V , R L = 8(1)电路中D 1和D 2管的作用是消除 A .饱和失真B .截止失真C .交越失真(2)静态时，晶体管发射极电位 U EQ 。
A .大于0VB .等于OVC . 小于0V(3)最大输出功率 P OM 。
A .约等于 28W B .等于18WC . 等于9W解：(1)乙类功率放大电路存在交越失真, 通过 D1,D2克服交越失真。
(2)静态时，由于电路对称， U EQP(U cc -U CES )'POM 二2R2(15「3) 2 * 8=9W9. 2在图 P9-1所示电路中，已知 V CC = 16V , R L = 4 Q , T i 和T 2管的饱和管压降丨U CES I=2V ，输入电压足够大。
试问:(1) 最大输出功率 P om 和效率各为多少?(2) 晶体管的最大功耗 P Tmax 为多少?(3) 为了使输出功率达到 P om ，输入电压的有效值约为多少?解:(1 )最大输出功率和效率分别为(U -U )2 CC CESP-------------- 24.5Wom2RLn Ucc —|U CESn =— . --- L4UCC:-69 .8%(2 )晶体管的最大功耗(3)输出功率为U 「U °m PTmax' 0.2 PoMOUTU CES|)2=4.9W2R LP om 时的输入电压有效值U CC |UCES:9.9V9.3 在甲类、乙类、甲乙类功放电路中，功放管的导通角分别是多少？ 解：甲类功率放大电路功放管的导通角度为 360°，i C 在一个周期内一直大于 0;乙类共 放的导通角度为180°,只有半个周期大于 0，甲乙类功率放大电路的导通角大于180°而小于360 °。
9. 4试证明，在理想情况下甲类功放的效率不会超过50%。
证明：在理想情况下，忽略晶体管基极回路的损耗，则电源提供的功率为 P V =I C Q U CC甲类功率放大电路在理想情况下的最大输出功率 P o^ICQ UCC =-I C Q U CCJ 2 J 22在理想情况下，甲类功率放大电路的最大效率二Pom=50%P V即甲类功率放大电路的效率不会超过50%9. 5双电源互补对称电路如图 P9-5所示，已知电源电压 12伏，负载电阻10欧，输入信号为正弦波。
求(1)在晶体管U CES 忽略不计的情况下，负载上可以得到的最大输出功率。
(2)6- v cc图 P9-5解:(2 )每个管耗的允许值即为管耗的最大值，即为最大输出功率的五分之一，为 7.2/5=1.44W.(3)双电源互补对称电路在同一时刻只有一个管子导通，所以功放管的耐压为管子的9.6在图P9-6所示电路中，已知二极管的导通电压U D = 0.7V ,晶体管导通时的|U BE |= 0.7V ,T 2和T 4管发射极静态电位 U EQ = 0V 。
每个功放管上允许的管耗是多少?3)功放管的耐压又是多少?(1)P OM2CC12 = 7.2W2R L2 * 10最大管压降 CE max =2U CC3试问：(1) T i 、T 3和T 5管基极的静态电位各为多少?(2)设R 2 = 10k Q, R 3 = 100Q O 若T 1和T 3管基极的静态电流可忽略不计， 则T 5管集电极静态电流为多少？静态时U I =?(3 )若静态时i B1> i B3，则应调节哪个参数可使i B1 = i B2 ?如何调节？(4)电路中二极管的个数可以是 1、2、3、4吗？你认为哪个最合适？为什么？ 解:(1 )「、T 3和T 5管基极的静态电 位分别为 U B1 =2 |U BE 1=1.4V,U B3 - -|U BE k -0.7V U B5 =u BE (—18) - -17.3V图 P9-6(2) 静态时T 5管集电极电流和输入电压分别为U CC — UB1I CQ 1.66 mAR 2u 1 :、u B5 = -17 .3 V(3 )若静态时i B1 > i B3 ,则应增大R 3。
(4)采用如图所示两只二极管加一个小阻值电阻合适，也可只用三只 二极管。
这样一方面可使输出级晶体管工作在临界导通状态，可以消除交越 失真；另一方面在交流通路中，D 1和D 2管之间的动态电阻又比较小，可忽略 不计，从而减小交流信号的损失。
9.7在图P9-6所示电路中，已知 T 2和T 4管的饱和管压降|U CES |= 2V ,静态时电源电流可 忽略不计。
试问负载上可能获得的最大输出功率 P om和效率n 各为多少？ 解:最大输出功率和效率分别为CC9.8为了稳定输出电压，减小非线性失真，请通过电阻 R f 在图T9-6所示电路中引入合适的负反馈；并估算在电压放大倍数数值约为 10的情况下，R F 的取值。
解:应引入电压并联负反馈，由输出端经反馈电阻R 接T 5管基极，如解图P9. 8rju —] z Z R/fD tu-P om(U CC -UCES=4W7tCC2R L-UCES:69.8%Tr-JK所示。
在深度负反馈情况下，电压放大倍数■ R f ' “A uf 怎一—— A uf^10R 1R 1 = 1 k Q ,所以 R f 〜10 k Q o9.9估算图P9-6所示电路T 2和T 4管的最大集电极电流、最大管压降和集电极最大功耗。
解：功放管的最大集电极电流、最大管压降、最大功耗分别为2UCCP Tmax：0 .2 一 ： 1W2R L9.1 0在图P9-10所示电路中，已知 U cc = 15V , T i 和T 2管的 饱和管压降丨U CES I = 2V ，输入电压足够大。
求解：(1)最大不失真输出电压的有效值；(2) 负载电阻R L 上电流的最大值； (3) 最大输出功率 P om 和效率n 。
解:(1 )最大不失真输出电压有效值R L (UCC — U CES)R 4 R LomC maxU CCCES二 0.54 AR LU CE max — 2U CC 一 U CES =35.3V:8.65 V(2)负载电流最大值(3)最大输出功率和效率分别为2UomP om9.35 W2R LCC9.11在图P9-10所示电路中，R 4和R 5可起短路保护作用。
试问：当输出因故障而短路时, 晶体管的最大集电极电流和功耗各为多少？ 解：当输出短路时，功放管的最大集电极电流和功耗分别为9.1 2在图P9-12所示电路中，已知 U CC = 15V , T i 和T 2管的饱和管压降|U CES I = 1V ，集(1) 若输入电压幅值足够大，则电路的最大输出功率为多少？(2) 为了提高输入电阻，稳定输出电压，且减小非线性失真，应引入哪种组态的交流 负反馈？画出图来。
(3) 若U i = 0.1V 时，输出电压为5V ，则反馈网络中电阻的取值约为多少？ 解：(1 )输出电压幅值和最大输出功率分别为iLmaxU CC_u CES1.53A 图 P9-10R 4R Ln U CC - U CES - U R 4:64 %UCC — UCES:26 AR 4CC 2n R 4uOmax 汀13V(3)在深度负反馈条件下，电压放大倍数为R 1 = 1k Q ,所以 R ~ 49 k Q 。
