高频功率放大器加习题及完整答案

思考题与习题4.1 按照电流导通角θ来分类，θ=180度的高频功率放大器称为甲类功放，θ>90度的高频功放称为甲乙类功放，θ=90度的高频功率放大器称为乙类功放，θ<90度的高频功放称为丙类功放。

4.2 高频功率放大器一般采用LC谐振回路作为负载，属丙类功率放大器。

其电流导通角θ<90度。

兼顾效率和输出功率，高频功放的最佳导通角θ= 60～70 。

高频功率放大器的两个重要性能指标为电源电压提供的直流功率、交流输出功率。

4.3 高频功率放大器通常工作于丙类状态，因此晶体管为非线性器件，常用图解法进行分析，常用的曲线除晶体管输入特性曲线，还有输出特性曲线和转移特性曲线。

4.4 若高频功率放大器的输入电压为余弦波信号，则功率三极管的集电极、基极、发射极电流均是余弦信号脉冲，放大器输出电压为余弦波信号形式的信号。

4.5 高频功放的动态特性曲线是斜率为1-的一条曲线。

R∑υ对应的静态特性曲线的交点位于放大区就4.6对高频功放而言，如果动态特性曲线和BEmaxυ称为欠压工作状态；交点位于饱和区就称为过压工作状态；动态特性曲线、BEmax 对应的静态特性曲线及临界饱和线交于一点就称为临界工作状态。

V由大到小变化时，4.7在保持其它参数不变的情况下，高频功率放大器的基级电源电压BB功放的工作状态由欠压状态到临界状态到过压状态变化。

高频功放的集电极V（其他参数不变）由小到大变化时，功放的工作状态由过压状态到电源电压CCV（其它参数不变）由小临界状态到欠压状态变化。

高频功放的输入信号幅度bm到大变化，功放的工作状态由欠压状态到临界状态到过压状态变化。

4.8 丙类功放在欠压工作状态相当于一个恒流源；而在过压工作状态相当于一个恒压源。

集电极调幅电路的高频功放应工作在过压工作状态，而基级调幅电路的高频功放应工作在欠压工作状态。

发射机末级通常是高频功放，此功放工作在临界工作状态。

4.9 高频功率放大器在过压工作状态时输出功率最大，在弱过压工作状态时效率最高。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

⾼频功率放⼤器思考题与习题填空题1为了提⾼效率第⼆章⾼频功率放⼤器思考题与习题⼀、填空题2-1、为了提⾼效率，⾼频功率放⼤器多⼯作在或状态。

2-2、为了兼顾⾼的输出功率和⾼的集电极效率，实际中通常取θc = 。

2 -3、根据在发射机中位置的不同，常将谐振功率放⼤器的匹配⽹络分为、、三种。

⼆思考题2-1、谐振功率放⼤器⼯作于⽋压状态。

为了提⾼输出功率，将放⼤器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放⼤器输出功率是否⼀样⼤？2-2、为什么⾼频功率放⼤器⼀般要⼯作于⼄类或丙类状态？为什么采⽤谐振回路作负载？谐振回路为什么要调谐在⼯作频率？2-3、为什么低频功率放⼤器不能⼯作于丙类？⽽⾼频功率放⼤器可以⼯作于丙类？2-4、丙类⾼频功率放⼤器的动态特性与低频甲类功率放⼤器的负载线有什么区别？为什么会产⽣这些区别？动态特性的含意是什么？2-5、⼀谐振功放的特性曲线如图题2-5所⽰,试为下列各题选取⼀正确答案：(1)该功放的通⾓θ为：(a)θ>90。

； (b)θ=90。

；(c)θ<90o。

(2)放⼤器的⼯作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲⾼效率、⼤功率,谐振功放应⼯作于：(a)⽋压状态；(b)临界状态；(c) 过压状态(4)当把图P4.l中的A点往上移动时,放⼤器的等效阻抗是：(a)增⼤；(b)不变；(c)减⼩。

相应的⼯作状态是：(a)向⽋压状态变化；(b)向过压状态变化；〈c〉不变。

图思2-52-6. 采⽤两管并联运⽤的谐振功率放⼤器,当其中⼀管损坏时,发现放⼤器的输出功率约减⼩到原来的1/4,且管⼦发烫,试指出原来的⼯作状态。

2-7⾼频功率放⼤器当u b=U b cosωc t时,uc=U cm cos5ωc t,试回答下列问题：(1)若放⼤器⼯作在⽋压状态,为了使输出功率最⼤,应调整哪⼀个参数?如何调整?(2)若放⼤器⼯作在⽋压状态,在保持P。

第五章高频功率放大器答案[五篇]第一篇：第五章高频功率放大器答案第五章高频功率放大器（一）选择题1．高频功率放大器输出功率是指____D____。

A）信号总功率B）直流信号输出功率C）二次谐波输出功率D）基波输出功率2．高频功率放大器功率增益是指_____B__________。

A）基极激励功率与集电极输出功率之比B）集电极输出功率与基极激励功率之比 C）不能确定3．丙类高频功率放大器晶体三极管作用是______B__________。

A）开关作用B）按照输入信号变化的规律，将直流能量转变为交流能量C）A 和B 4．丙类高频功率放大器中两电源的作用_____B___和___C_____。

A）UBB是能量的来源 B）UCC是能量的来源C）UBB保证晶体管工作在丙类 D）UCC保证晶体管工作在丙类5．为使高频功率放大器有较高的效率，应工作____B____状态，角度___C_____。

A）乙类B）丙类C）小于90° D）大于90°（三）判断题1．丙类高频功率放大器原工作于临界状态，由于外接负载的变化而使Re增加，致使放大器工作于过压状态。

现若将输入信号Ub减小，使放大器仍工作在临界状态，这时放大器的输出与原来相同。

（×）2．丙类高频功率放大器的输出功率为P 1I2R，UCC、UBB、Ub 一定时，Re越大，则0c1e2（×）P0也越大。

3．在谐振功率放大器的输出级中，匹配网络的阻抗变化作用时将负载转换为放大器所要求的最佳负载电阻。

（√）4．丙类高频功率放大器，若要求输出电压平稳，放大器应选择临界工作状态。

（×）5．原工作于临界状态的丙类高频放大器，当其负载断开，IC0减小，IC1减小，P减小。

0（√）6．不可以用高频功放构成倍频器。

（×）（四）问答题和计算题1．甲类、乙类、丙类功率放大器各有什么特点?试详细比较。

解：甲类功率放大器，是指当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为180，适用于小信号低频功率放大，且静态工作点在负载线的中点。

高频电子线路考试1班级姓名学号得分一、选择题（每小题1分、共10分）将一个正确选项前的字母填在括号内1．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（A）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D． NPN型、bce2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．高频小信号调谐放大器主要工作在（A）A．甲类B．乙类 C．甲乙类 D．丙类5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（B）A．9.2V B．4.6V C．6.5V D．3.25V6．关于通角θ的说法正确的是（B）A．θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍7．在调谐放大器的LC回路两端并上一个电阻R，可以（C）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带8．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况9．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（A）A．R×100或R×1k档B．R×1档C．R×10档D．R×10k档10．用双踪示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为（ C ）A．0.2 B．0.8C．0.67 D．0.1二、填空题（每小题2分，共30分）1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电容视为短路。

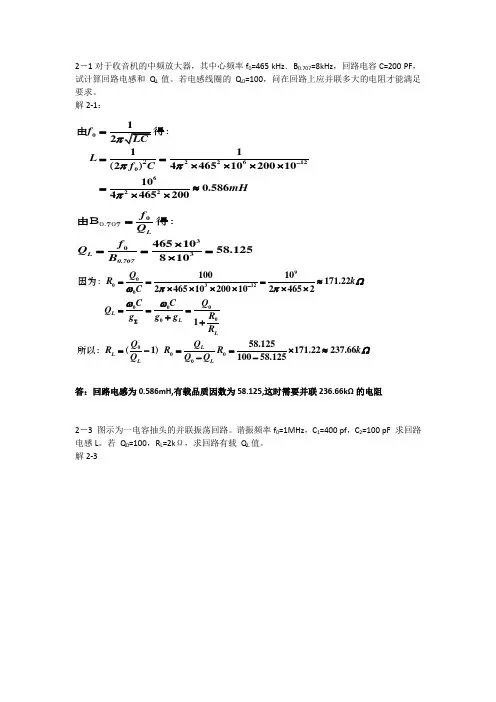

2－1对于收音机的中频放大器，其中心频率f 0=465 kHz ．B 0.707=8kHz ，回路电容C=200 PF ，试计算回路电感和 Q L 值。

若电感线圈的 Q O =100，问在回路上应并联多大的电阻才能满足要求。

解2-1：答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66kΩ的电阻2－3 图示为一电容抽头的并联振荡回路。

谐振频率f 0=1MHz ，C 1=400 pf ，C 2=100 pF 求回路电感L 。

若 Q 0=100，R L =2k Ω，求回路有载 Q L 值。

解2-303034651058.125810L L 0.707f Q f Q B =⨯===⨯0.707由B 得：022612062211244651020010100.5864465200f L f C m Hπππ-===⨯⨯⨯⨯=≈⨯⨯2由得：（）90312000000000010010171.222465102001024652158.1251171.22237.6610058.125L LLLL LLQ R k C CCQ Q R g g g R Q Q R R R k Q Q Q ΩωππωωΩ∑-===≈⨯⨯⨯⨯⨯⨯===++=-==⨯≈--因为：所以：（）答：回路电感为0.317mH,有载品质因数为1.5464－3 图示是一三回路振荡器的等效电路，设有下列四种情况： （1） L 1C 1>L 2C 2>L 3C 3; （2）L 1C 1<L 2C 2<L 3C 3; （3）L 1C 1=L 2C 2>L 3C 3;（4）L 1C 1<L 2C 2=L 3C 3。

试分析上述四种情况是否都能振荡，振荡频率f 1与回路谐振频率有何关系？解4-3根据给定条件，可知（1）f o1<f 02<f 03,因此，当满足f o1<f 02<f<f 03,就可能振荡，此时L 1C 1回路和L 2C 2回路呈容性，而L 3C 3回路呈感性，构成一个电容反馈振荡器。

第2章 高频功率放大器思 考 题4.1 谐振功率放大器输出功率P o ＝4W ，ηC ＝60％，V CC ＝20V ，试求P c 和I c0。

假设保持P o 不变，将ηC 提高到80％，试问P c 和I c0减小多少？解：P o ＝4W ，ηC ＝60％，V CC ＝20V ，则P DC =P o /ηC =4/0.6≈6.67WP c = P DC －P o =6.67－4=3.67WI c0= P DC / V CC =6.67/20〔A 〕 ≈333.3mA假设保持P o 不变，将ηC 提高到80％ ，则='CP P o /ηC －P o =4/0.8－4=5－4=1W ='-=∆CC C P P P 3.67－1=2.67W 083.025.0333.020/520/67.6C0C0C0=-≈-='-=∆I I I 〔A 〕=83mA 4.2 谐振功率放大器V CC ＝20V ，I c0＝250mA ，P o ＝4W ，U cm ＝0.9V CC ，试求该放大器的P DC 、P c 、ηC 和I c1m 为多少？解：V CC ＝20V ，I c0＝250mA ，P o ＝4W ，U cm ＝0.9V CC ，则P DC = V CC × I c0＝20×0.25=5W P c = P DC －P o =5－4=1W ηC = P o / P DC =4/5=80%U cm ＝0.9V CC =0.9×20=18V I c1m ＝2P o /U cm ＝2×4/18≈444.4mA4.3 谐振功率放大器V CC ＝30V ，I c0＝100mA ，U cm ＝28V ，θ＝600，g 1(θ)＝1.8， 试求P o 、R P 和ηC 为多少？解：V CC ＝30V ，I c0＝100mA ，U cm ＝28V θ＝600，g 1(θ)＝1.8，则P DC = V CC × I c0＝30×0.1=3Wξ＝U cm / V CC ＝28/30≈0.93ηC ＝21g 1(θ)ξ＝21×1.8×0.93=83.7%P o =ηC ×P DC =0.837×3≈2.51W 由于p 2cm o 21R U P ⨯=，则≈⨯==51.222822o 2cm p P U R 156.2Ω 4.4 谐振功率放大器原来工作在临界状态，假设集电极回路稍有失谐，放大器的I c0、I c1m 将如何变化？P c 将如何变化？有何危险？解：工作在临界状态的谐振功率放大器，假设集电极回路失谐，等效负载电阻R p 将减小，放大器的工作状态由临界变为欠压，I c0、I c1m 都将增大，其它，由于集电极回路失谐，i C 与u CE 不再是反相，即i C 的最大值与u CE 最小值不会出现在同一时刻，从而使管耗P c 增大，失谐过大时可能损坏三极管。

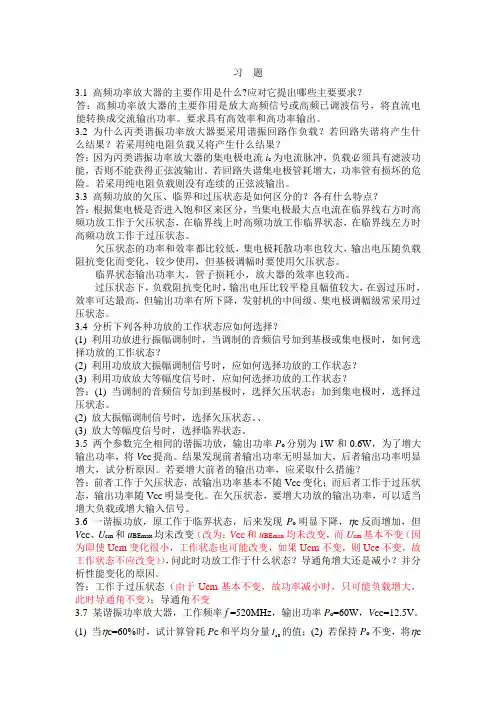

习题3.1 高频功率放大器的主要作用是什么?应对它提出哪些主要要求？答：高频功率放大器的主要作用是放大高频信号或高频已调波信号，将直流电能转换成交流输出功率。

要求具有高效率和高功率输出。

3.2 为什么丙类谐振功率放大器要采用谐振回路作负载？若回路失谐将产生什么结果？若采用纯电阻负载又将产生什么结果？答：因为丙类谐振功率放大器的集电极电流i c为电流脉冲，负载必须具有滤波功能，否则不能获得正弦波输出。

若回路失谐集电极管耗增大，功率管有损坏的危险。

若采用纯电阻负载则没有连续的正弦波输出。

3.3 高频功放的欠压、临界和过压状态是如何区分的？各有什么特点？答：根据集电极是否进入饱和区来区分，当集电极最大点电流在临界线右方时高频功放工作于欠压状态，在临界线上时高频功放工作临界状态，在临界线左方时高频功放工作于过压状态。

欠压状态的功率和效率都比较低，集电极耗散功率也较大，输出电压随负载阻抗变化而变化，较少使用，但基极调幅时要使用欠压状态。

临界状态输出功率大，管子损耗小，放大器的效率也较高。

过压状态下，负载阻抗变化时，输出电压比较平稳且幅值较大，在弱过压时，效率可达最高，但输出功率有所下降，发射机的中间级、集电极调幅级常采用过压状态。

3.4 分析下列各种功放的工作状态应如何选择？(1) 利用功放进行振幅调制时，当调制的音频信号加到基极或集电极时，如何选择功放的工作状态？(2) 利用功放放大振幅调制信号时，应如何选择功放的工作状态？(3) 利用功放放大等幅度信号时，应如何选择功放的工作状态？答：(1) 当调制的音频信号加到基极时，选择欠压状态；加到集电极时，选择过压状态。

(2) 放大振幅调制信号时，选择欠压状态。

、(3) 放大等幅度信号时，选择临界状态。

3.5 两个参数完全相同的谐振功放，输出功率P o分别为1W和0.6W，为了增大输出功率，将V CC提高。

结果发现前者输出功率无明显加大，后者输出功率明显增大，试分析原因。

1.有一谐振功率放大器，已知晶体管的g c=2000ms,V b2=0.5V,V cc=12V,谐振回路电阻R P=130Ω,集电极效率ηC=74.6%,输出功率P～=500mW,工作于欠压状态,试求：(1),V CM ,C,C1 ,CO ,CM(2),为了提高效率ηc，在保证V CC、R P、P o不变的条件下，将通角θC 减小到600，计算对于C =600的C1，CM，ηc(3),采用什么样的措施能达到将C变为600的目的?答案：(1)①V CM=11.4V②C =900③C1=87.71mA④CM=175.42mA⑤CO=55.84mA(2)若V CC、R P、P o不变，C =600C1=100.15mA ; CM=256.15mA ;CO =55.84mA %3.97=Cη(3)应改变晶体管直流偏压 题解: (1)VP R V R V P P CM PCM 4.11221~2~===>=mAV P I CMC 71.872~1==mAV P I CCC C 84.55~0==η()57.122~~011====CMCC C CCC CMC C V V V P V P I I g ηηθ 查表C =900∴0()=0.3191(C )=0.5()mAI I C CM 42.17511==θα(2) 由CCC V I P 00=可得当V CC 、R P 、P o 不变的条件下mA I C 84.550=()()()391.0,218.0,80.16010====θαθαθθg 时。

()mAI I C CM 15.25600==θα ()mAI I CM C 15.10011==θα%3.9720210~===P R I P p P C C η(3) 改变导通角，应改变晶体管直流偏压o60cos -0.5cos -cos -b b bZ bb b bb bZ U U V V U V V ===>=θθ即在V bm=87.69mV, V bb=0.5s时，导通角900由V bm(600)==0.24427V==0.5∴V bb(600)=112.135mV∴V bm由87.69mV变为244.27mVV bb由500mV变为112.135mV可保证在输出不变时，C由900变为6002.已知谐振高频功率放大器的晶体管饱和临界线的斜率g cr=0.9s,V bZ=0.6V,电压电源V CC=18V,V bb=-0.5V,输入电压振幅V bm=2.5V,CM=1.8A,临界工作状态试求：(1)电源V CC提供的输入功率P o(2)输出功率P～(3)集电极损耗功率P C(4)集电极效率ηC(5)输出回路的谐振电阻R P 答案:(1)()()()WV I P A I I V V V CC C o CM C bmbbbZ 5168.718418.0418.08.1232.041.0232.06444.05.25.06.0-cos 00010=⨯=∙==⨯=∙=====>=+==θαθαθαθθo(2)公式见P107()WI U P A I I Vg I V e V U C ckp CM C crCM cc kpc cc ckp 904.5738.0162121738.0169.08.1-18--1~11m in=⨯⨯===∙=====θα(3) %54.785168.7904.50~===P P C η (4)Ω===68.21738.0161C ckp p I U R3. 某谐振高频功率放大器，晶体管饱和临界线的斜率g cr =0.5s,V b2=0.6V ,电压电源V CC =24V,V bb =-0.2V ,输入电压振幅V bm =2 V,输出回路谐振电阻R P=50Ω,输出功率P o=2W,试求(1). ①CM=?(集电极电流最大值)②V CM=?(输出电压振幅)③ηC=?(集电极效率)(2).判断放大器工作于什么状态?(3).当R P变为何值时，放大器工作于临界状态，这时输出功率P～，集电极效率ηC=?答案:(1).()()()()%2625298.08.529279.71057.1452121279.7501057.14557.14578.345241.033.8333.83242421.0241.04.664.022.06.0-cos 0~3-1~3-111000010====⨯⨯⨯===⨯⨯=∙==∙===========>=+==P P mWV I P VR I V mA I I mAI I mA V P I V V V C CM C p C CM CM C C CM CCC bmbbbZ ηθαθαθαθαθθo(2)当处于临界状态时()()CMCMCMCC cr CM I IAV V g I >=⨯==''361.8279.7-245.0-因此处于欠压状态 (3)CM I 保持不变，对吗？由bmbbbZ V V V -cos =θ可知 o 4.66=θ()()()%43.882769.1769.1308.231057.145212112.160308.230.534578.0-24--57.14578.345241.033.8333.832420~3-1~1110000====⨯⨯⨯==Ω======>==∙=======P P WV I P I V R V g I V V V V g I mA I I mAI I mA V P I C CM C C CM p crCM CC CM CM CC cr CM CM C C CM CCC ηθαθα。

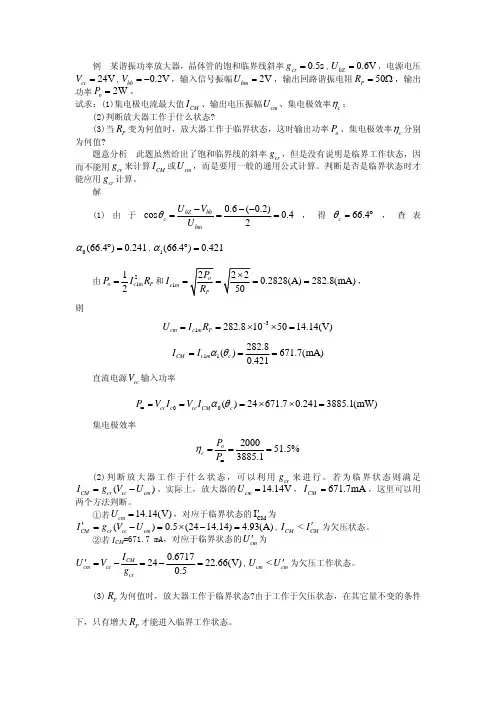

例 某谐振功率放大器，晶体管的饱和临界线斜率0.5s cr g =,0.6V bZ U =，电源电压24V cc V =,0.2V bb V =−，输入信号振幅2V bm U =，输出回路谐振电阻50P R =Ω，输出功率2W o P =，试求：(1)集电极电流最大值CM I 、输出电压振幅cm U 、集电极效率c η；(2)判断放大器工作于什么状态?(3)当P R 变为何值时，放大器工作于临界状态，这时输出功率o P 、集电极效率c η分别为何值?题意分析 此题虽然给出了饱和临界线的斜率cr g ，但是没有说明是临界工作状态，因而不能用cr g 来计算CM I 或cm U ，而是要用一般的通用公式计算。

判断是否是临界状态时才能应用cr g 计算。

解(1)由于0.6(0.2)cos 0.42bZ bb c bmU V U θ−−−===，得66.4c θ=°，查表0(66.4)0.241α°=,1(66.4)0.421α°=由2112o c m P P I R =和10.2828(A)282.8(mA)c m I ====， 则31282.8105014.14(V)cm c m P U I R −==××= 11282.8()671.7(mA)0.421CM c m c I I αθ=== 直流电源cc V 输入功率00()24671.70.2413885.1(mW)αθ====××=cc c cc CM c P V I V I集电极效率200051.5%3885.1η====o c P P (2)判断放大器工作于什么状态，可以利用cr g 来进行。

若为临界状态则满足()CM cr cc cm I g V U =−。

实际上，放大器的14.14V cm U =，671.7mA =CM I ，这里可以用两个方法判断。

①若14.14(V)cm U =，对应于临界状态的CM I ′为()0.5(2414.14) 4.93(A)CMcr cc cm I g V U ′=−=×−=,<′CM CM I I 为欠压状态。

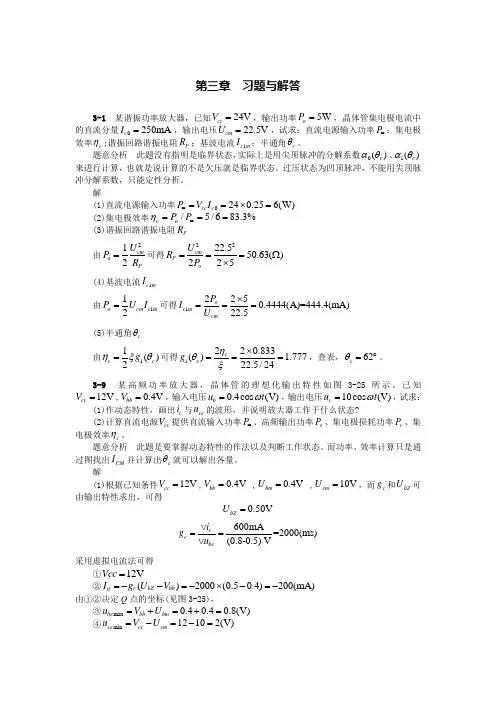

第三章 习题与解答3-1 某谐振功率放大器，已知24V cc V =，输出功率5W o P =，晶体管集电极电流中的直流分量0250mA c I =，输出电压22.5V cm U =，试求：直流电源输入功率=P ；集电极效率c η;谐振回路谐振电阻P R ；基波电流1c m I ；半通角c θ。

题意分析 此题没有指明是临界状态，实际上是用尖顶脉冲的分解系数0()c αθ、1()c αθ来进行计算，也就是说计算的不是欠压就是临界状态。

过压状态为凹顶脉冲，不能用尖顶脉冲分解系数，只能定性分析。

解(1)直流电源输入功率0240.256(W)===⨯=cc c P V I (2)集电极效率/5/683.3%η====c o P P (3)谐振回路谐振电阻P R由212cm o P U P R =可得2222.550.63()225cm P o U R P ===Ω⨯ (4)基波电流1c m I 由112o cm c m P U I =可得12250.4444(A)=444.4(mA)22.5o c m cm P I U ⨯=== (5)半通角c θ 由11()2c c g ηξθ=可得1220.833() 1.77722.5/24c c g ηθξ⨯===，查表，62c θ=︒。

3-9 某高频功率放大器，晶体管的理想化输出特性如图3-25所示。

已知12V cc V =,0.4V bb V =，输入电压0.4cos (V)b u t ω=，输出电压10cos (V)c u t ω=，试求： (1)作动态特性，画出c i 与ce u 的波形，并说明放大器工作于什么状态? (2)计算直流电源cc V 提供直流输入功率P =、高频输出功率o P 、集电极损耗功率c P 、集电极效率c η。

题意分析 此题是要掌握动态特性的作法以及判断工作状态。

而功率、效率计算只是通过图找出CM I 并计算出c θ就可以解出各量。

高频功率放大器（一）填空题1、高频功率放大器输入、输出调谐回路的作用是、、。

2、高频功率放大器中谐振电路的作用是、、。

3、设一放大器工作状态有下述几种：甲类，乙类，丙类。

效率最高。

4、丙类功率放大器输出波形不失真是由于。

5、高频功率放大器有三种工作状态，分别为、、；其中是发射末级的最佳工作状态。

6、高频功率放大器负载采用电路，作用是。

7、高频功率放大器的调整是指保证放大器工作在状态，获得所需要的和。

8、高频功率放大器的集电极输出电流为波，经负载回路中选频后输出为波。

（二）选择题1、高频功率放大器输出功率是指。

A)信号总功率B)直流信号输出功率C）二次谐波输出功率D）基波输出功率2、高频功率放大器功率增益是指。

A）基极激励功率与集电极输出功率之比B）集电极输出功率与基极激励之比C）不能确定3、丙类高频功率放大器三极管作用是。

A）开关作用B）按照输入信号变化的规律，将直流能量转变为交流能量C）A和B4、为使高频功率放大器有较高的效率，应工作在状态。

A）甲类B）乙类C）丙类5、丙类高频功率放大器的集电极电流为。

A）余弦脉冲B）正弦脉冲C）方波6、丙类高频功率放大器最佳工作状态是。

A）欠压B）过压C）临界7、某丙类高频功率放大器，若要求输出电压平稳，放大器应选择在什么状态下工作。

A）欠压B）过压C）临界8、丙类高频功率放大器的最佳工作状态是。

A）临界状态，此时功率最大，效率最高。

B）临界状态，此时功率较大，效率最高。

C）临界状态，此时功率最大，效率较高。

D）临界状态，此时功率较大，效率较高。

9、为使放大器工作在丙类工作状态，则基极偏压应为。

A）负偏压B）正偏压C）正负偏压皆可（四）问答题1、解释为什么丙类放大器的效率高？2、丙类功率放大器为什么一定要用调谐回路作为集电极负载？3、为什么低频功率放大器不能工作于丙类状态？而高频功率放大器则可以工作于丙类状态？4、高频功放的欠压、临界、过压状态是如何区分的？各有什么特点？5、已知高频功放E C=12V，谐振电阻R P=130Ω，ηC=74.5%，P1=500mW，θC=90︒。

第五章 高频功率放大器（一）选择题1． 高频功率放大器输出功率是指____D____。

A ）信号总功率B ）直流信号输出功率C ）二次谐波输出功率D ）基波输出功率2． 高频功率放大器功率增益是指_____B__________。

A ）基极激励功率与集电极输出功率之比B ）集电极输出功率与基极激励功率之比C ）不能确定3． 丙类高频功率放大器晶体三极管作用是______B__________。

A ）开关作用B ）按照输入信号变化的规律，将直流能量转变为交流能量C ）A 和B4． 丙类高频功率放大器中两电源的作用_____B___和___C_____。

A ）U BB 是能量的来源B ）U CC 是能量的来源C ）U BB 保证晶体管工作在丙类D ）U CC 保证晶体管工作在丙类5． 为使高频功率放大器有较高的效率，应工作____B____状态，角度___C_____。

A ） 乙类B ） 丙类C ） 小于90°D ） 大于90°（三）判断题1．丙类高频功率放大器原工作于临界状态，由于外接负载的变化而使e R 增加，致使放大器工作于过压状态。

现若将输入信号b U 减小，使放大器仍工作在临界状态，这时放大器的输出与原来相同。

（ × ）2．丙类高频功率放大器的输出功率为e c R I P 21021 ，CC U 、BB U 、b U 一定时，e R 越大，则0P 也越大。

（ × ）3．在谐振功率放大器的输出级中，匹配网络的阻抗变化作用时将负载转换为放大器所要求的最佳负载电阻。

（ √ ）4．丙类高频功率放大器，若要求输出电压平稳，放大器应选择临界工作状态。

（ × ）5．原工作于临界状态的丙类高频放大器，当其负载断开，0C I 减小，1C I 减小，0P 减小。

（ √ ）6．不可以用高频功放构成倍频器。

（× ）（四）问答题和计算题1．甲类、乙类、丙类功率放大器各有什么特点?试详细比较。

第一章1-1 在性能要求上，功率放大器与小信号放大器比较，有什么不同？解：功率放大器的性能要求为：安全、高效率和失真在允许范围内的输出所需信号功率。

而小信号放大器的性能要求为：增益、输入电阻、输出电阻及频率特性等，一般对输出功率不作要求。

1-3 一功率放大器要求输出功率P 。

= 1000 W ，当集电极效率 C 由 40％提高到 70‰时，试问直流电源提供的直流功率 P D 和功率管耗散功率 P C 各减小多少？解：当 C1 = 40 时， P D1 = P / C =2500W ，P = P D1 P =1500 Wo C1 o当 C2=70时， P D2 = P o /C =1428.57 W ， P C2 = P D2P o = 428.57 W可见，随着效率升高， P D 下降， (P D1P D2 ) = 1071.43 WP 下降， (P C1 P C2 ) = 1071.43 WC1-6 如图（ b ）所示为低频功率晶体管 3DD325 的输出特性曲线，由它接成的放大器如 图（ a ）所示，已知 V CC = 5 V ，试求下列条件下的 L D C LP 、 P 、（运用图解法） ：（ 1） R = 10 ， Q 点在负载线中点，充分激励； （2）R L = 5 ， I BQ 同（ 1）值， I cm = I CQ ；（ 3） R L = 5 ， Q 点在负载线中点，激励同（ 1）值；（4） R L = 5 ， Q 点在负载线中点，充 分激励。
