第五章低频功率放大电路习题及答案

第一章习题：一、填空题1、电量分为和，如电流、电压、电场强度和电功率属于；而描述电路和波形的参数，如电阻、电容、电感、频率、相位则属于。

2、传感器输出的经过加工处理后，才能进—步输送到记录装置和分析仪器中。

3、现代科学认为，、、是物质世界的三大支柱。

4、与三大支柱相对应，现代科技形成了三大基本技术，即、、。

5、传感技术是人的的扩展和延伸；通信技术是人的的扩展和延伸；计算机技术是人的的延伸。

6、、、技术构成了信息技术的核心。

二、简答题1、举例说明信号测试系统的组成结构和系统框图。

2、举例说明传感技术与信息技术的关系。

3、分析计算机技术的发展对传感测控技术发展的作用。

4、分析说明信号检测与信号处理的相互关系。

三、参考答案（－）填空题1、电能量、电参量、电能量、电参量2、电信号、信号调理电路3、物质、能量、信息4、新材料技术、新能源技术和信息技术5、感官（视觉、触觉）功能、信息传输系统(神经系统)、信息处理器官(大脑)功能6、传感、通信和计算机第二章习题：一、填空题1、确定性信号可分为和两类。

2、信号的有效值又称为，它反映信号的。

3、概率密度函数是在域，相关函数是在域，功率谱密度是在域上描述随机信号。

4、周期信号在时域上可用、和参数来描述。

5、自相关函数和互相关函数图形的主要区别是。

6、因为正弦信号的自相关函数是同频率的，因此在随机噪声中含有时，则其自相关函数中也必然含有，这是利用自相关函数检测随机噪声中含有的根据。

7、周期信号的频谱具有以下三个特点：_________、________、_________。

8、描述周期信号的数学工具是__________；描述非周期信号的数学工具是________。

9、同频的正弦信号和余弦信号,其相互相关函数是的。

10、信号经典分析方法是和。

11、均值E[x(t)]表示集合平均值或数学期望，反映了信号变化的，均方值反映信号的。

12、奇函数的傅立叶级数是，偶函数的傅立叶级数是。

精心整理模拟电子技术第1章半导体二极管及其基本应用1．1填空题1．半导体中有空穴和自由电子两种载流子参与导电。

2．本征半导体中，若掺入微量的五价元素，则形成N型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。

3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。

456781．1A2．A3A4A5A1．12341．1值。

解：(a)二极管正向导通，所以输出电压U＝(6—0.7)V＝5.3V。

(b)令二极管断开，可得UP ＝6V、UN＝10V，UP<UN，所以二极管反向偏压而截止，U＝10V。

(c)令V1、V2均断开，UN1＝0V、UN2＝6V、UP＝10V，UP—UN1>Up—UN2，故V1优先导通后，V2截止，所以输出电压U＝0.7V。

2．电路如图T1．2所示，二极管具有理想特性，已知ui＝(sinωt)V，试对应画出ui 、u、iD的波形。

解：输入电压ui 为正半周时，二极管正偏导通，所以二极管两端压降为零，即u＝0，而流过二极管的电流iD ＝ui／R，为半波正弦波，其最大值IDm＝10V／1kΩ＝10mA；当ui为负半周时，二极管反偏截止，iD ＝0，u＝ui为半波正弦波。

因此可画出电压u电流iD的波形如图(b)所示。

3．稳压二极管电路如图T1．3所示，已知UZ ＝5V，IZ＝5mA，电压表中流过的电流忽略不计。

试求当开关s断开和闭合时，电压表和电流表、读数分别为多大?解：当开关S断开，R2支路不通，IA2＝0，此时R1与稳压二极管V相串联，因此由图可得可见稳定二极管处于稳压状态，所以电压表的读数为5V。

当开关S闭合，令稳压二极管开路，可求得R2两端压降为故稳压二极管不能被反向击穿而处于反向截止状态，因此，R1、R2构成串联电路，电流表A1、A2的读数相同，即而电压表的读数，即R2两端压降为3.6V。

第2章半导体三极管及其基本应用2．1填空题12种载流子参与导电。

第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。

（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

解：（a ） 不能。

因为输入信号被直流电源U BB 短路。

（b ） 可能。

（c ） 不能。

因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。

（d ） 不能。

晶体管将因发射结电压过大而损坏。

（e ） 不能。

因为输入信号被C 2短路。

（f ） 不能。

因为输出信号被U CC 短路，恒为零。

（g ） 可能。

（h ） 可能。

（i ） 不能。

因为T 截止。

已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。

填空：要求先填文字表达式后填得数。

（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。

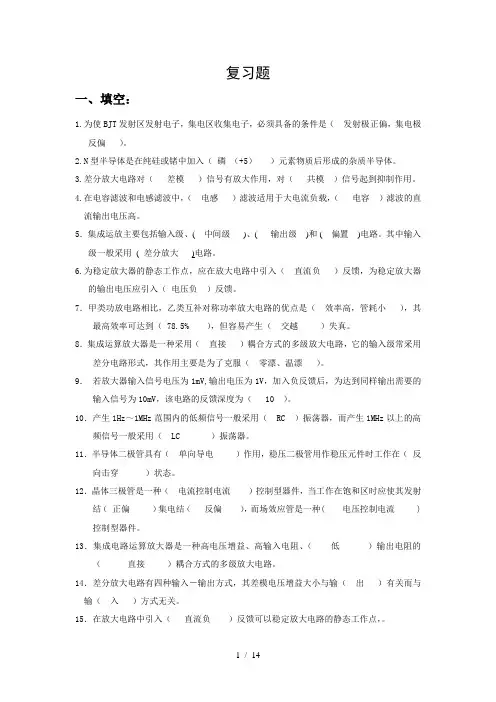

复习题一、填空：1.为使BJT发射区发射电子，集电区收集电子，必须具备的条件是（发射极正偏，集电极反偏）。

2.N型半导体是在纯硅或锗中加入（磷（+5））元素物质后形成的杂质半导体。

3.差分放大电路对（差模）信号有放大作用，对（共模）信号起到抑制作用。

4.在电容滤波和电感滤波中，（电感）滤波适用于大电流负载，（电容）滤波的直流输出电压高。

5．集成运放主要包括输入级、( 中间级)、( 输出级)和 ( 偏置)电路。

其中输入级一般采用( 差分放大)电路。

6.为稳定放大器的静态工作点，应在放大电路中引入（直流负）反馈，为稳定放大器的输出电压应引入（电压负）反馈。

7．甲类功放电路相比，乙类互补对称功率放大电路的优点是（效率高，管耗小），其最高效率可达到（ 78.5% ），但容易产生（交越）失真。

8．集成运算放大器是一种采用（直接）耦合方式的多级放大电路，它的输入级常采用差分电路形式，其作用主要是为了克服（零漂、温漂）。

9．若放大器输入信号电压为1mV,输出电压为1V，加入负反馈后，为达到同样输出需要的输入信号为10mV，该电路的反馈深度为（ 10 ）。

10．产生1Hz～1MHz范围内的低频信号一般采用（ RC ）振荡器，而产生1MHz以上的高频信号一般采用（ LC ）振荡器。

11．半导体二极管具有（单向导电）作用，稳压二极管用作稳压元件时工作在（反向击穿）状态。

12．晶体三极管是一种（电流控制电流）控制型器件，当工作在饱和区时应使其发射结（正偏）集电结（反偏），而场效应管是一种( 电压控制电流 ) 控制型器件。

13．集成电路运算放大器是一种高电压增益、高输入电阻、（低）输出电阻的（直接）耦合方式的多级放大电路。

14．差分放大电路有四种输入－输出方式，其差模电压增益大小与输（出）有关而与输（入）方式无关。

15．在放大电路中引入（直流负）反馈可以稳定放大电路的静态工作点，。

16．三种组态的放大电路中（共发射极组态、共集电极组态、共基极组态）输入电阻最小的是（ 共基极 ）电路。

第一章：基本放大电路习题1-1 填空：1．本征半导体是，其载流子是和。

载流子的浓度。

2．在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。

3．漂移电流是在作用下形成的。

4．二极管的最主要特征是，它的两个主要参数是和。

5．稳压管是利用了二极管的特征，而制造的特殊二极管。

它工作在。

描述稳压管的主要参数有四种，它们分别是、、、和。

6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将。

7．双极型晶体管可以分成和两种类型，它们工作时有和两种载流子参与导电。

8．场效应管从结构上分成和两种类型，它的导电过程仅仅取决于载流子的流动；因而它又称做器件。

9．场效应管属于控制型器件，而双极型半导体三极管则可以认为是控制型器件。

10．当温度升高时，双极性三极管的β将，反向饱和电流I CEO正向结压降U BE。

11．用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时，测出最为方便。

12．三极管工作有三个区域，在放大区时，偏置为和；饱和区，偏置为和；截止区，偏置为和。

13．温度升高时，晶体管的共设输入特性曲线将，输出特性曲线将，而且输出特性曲线之间的间隔将。

1-2 设硅稳压管D z1和D z2的稳定电压分别为5V和10V，求图1-2中各电路的输出电压U0，已知稳压管的正向压降为0.7V。

D Z1D Z225VU O1k Ω( )b D Z1D Z225VU O1k Ω( )c ( )d ( )a D Z1D Z225VU O 1k ΩD Z1D Z225VU O1k Ω图1-21-3 分别画出图1-3所示电路的直流通路与交流通路。

( )a ( )b( )c图1-31-5 放大电路如图1-5所示，试选择以下三种情形之一填空。

a ：增大、b ：减小、c ：不变（包括基本不变） 1．要使静态工作电流I c 减小，则R b2应 。

2．R b2在适当范围内增大，则电压放大倍数 ，输入电阻 ，输出电阻 。

习题七 功放电路一、判断题 1．低频电压放大器的主要任务是把微弱的信号电压放大，输出功率并不一定大。

（ √ ） 2．多级放大器的末级能输出足够大的功率来驱动负载，这类主要用于向负载提供足够信号功率的放大电路称为功率放大器。

（ √ ） 3．电压放大器是向负载提供不失真的电压信号，讨论的主要是失度真的大小、效率和功率等指标。

（ ⨯ ）4．低频功率放大器主要是要求输出足够大的不失真（或失真小）的功率信号。

（ √ ） 5．从音频功率放大器的框图来看，它可以简单地视作电压放大器与电流放大器的组合。

（ √ ）6．能作为电压放大级的电路，除了通常采用的共发射极电压放大器，还有共集电极放大器。

（ ⨯ ） 7．一般来说，稳定工作点电压放大器比射极跟随器的基极偏置电阻大，所以，前者的基极电流相对于偏置电路的电流可以忽略不计。

（ √ ） 8．对于射极跟随器来说，加重负载或增大输入信号时，输出信号负半波会出现削波失真。

（ ⨯ ）9．互补输出功率放大器，NPN 管负责输出正半周，PNP 管负责输出负半周，两个半周波形叠加，在负载上得到完整的输出波形；既撇开了单管工作时发射极电阻无谓的功耗，又解决了单一型管工作（负载重）时出现的半波削波问题，可谓一举两得。

（ √ ） 10．乙类互补对称功放电路存在交越失真。

（ √ ） 11．甲乙类互补对称功放电路不能消除交越失真。

（ ⨯ ） 12．OTL 互补对称功放由单电源供电，OCL 互补对称功放由正负双电源供电。

（ √ ）13．静态时，OTL 互补对称功放电路的输出电容两端压降等于电源电压的一半。

（ √）14．功率管热击穿的本质原因是其b-e 间电压BE U 的负温度特性。

（ √ ）15．功率放大电路与电压放大电路、电流放大电路的共同点是： （1）都使输出电压大于输入电压。

（ ⨯ ） （2）都使输出电流大于输入电流。

（ ⨯ ） （3）都使输出功率大于输入功率。

（ √ ）二、选择题1．下列哪种电路不是功率放大器的组成部分。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

模拟电子线路随堂练习第一章半导体器件作业1-1一、习题（满分100分）1.N型半导体带负电，P型半导体带正电。

（）2.以空穴为主要导电方式的半导体称为P型半导体。

（）3.PN结处于正向偏置时，正向电流小，电阻大，处于导通状态。

（）4.晶体二极管的反向电压上升到一定值时，反向电流剧增，二极管被击穿，就不能再使用了。

（）5.硅二极管两端只要加上正向电压时立即导通。

（）6.在本征半导体中，空穴和自由电子两种载流子的数量不相等。

（）7.晶体三极管的基极，集电极，发射极都不可互换使用。

（）8.晶体三极管工作在饱和状态的条件是：发射结正偏，集电结正偏。

（）9.晶体三极管有三种工作状态，即：放大状态，饱和状态，导通状态。

（）10.三极管是一种电压控制器件，场效应管是一种电流控制器件。

（）11.温度升高后，在纯净的半导体中（）。

A.自由电子和空穴数目都增多，且增量相同B.空穴增多，自由电子数目不变C.自由电子增多，空穴不变D.自由电子和空穴数目都不变12.如果PN结反向电压的数值增大（小于击穿电压），则（）。

A.阻当层不变，反向电流基本不变B.阻当层变厚，反向电流基本不变C.阻当层变窄，反向电流增大D.阻当层变厚，反向电流减小作业1-2一、习题（满分100分）1.N型半导体（）。

A.带正电B.带负电Ｃ.呈中性Ｄ.不确定2.如果二极管的正反向电阻都很大，则该二极管（）。

A.正常B.断路Ｃ.被击穿Ｄ.短路3.对于晶体二极管，下列说法正确的是（）。

A.正向偏置时导通，反向偏置时截止B.反向偏置时无电流流过二极管C.反向击穿后立即烧毁D.导通时可等效为一线性电阻4.工作在放大状态的三极管两个电极电流如图，那么，第三个电极的电流大小、方向和管脚自左至右顺序分别为（）。

流出三极管 e、c、b 流进三极管 e、c、b流出三极管 c、e、b 流进三极管 c、e、b5.测得电路中晶体三极管各电极相对于地的电位如图，从而可判断该晶体管工作在（）。

aaaaaaaaa 第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？ 答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的音频放大器调制器激励放大输出功率放大载波振荡器天线开关高频放大混频器中频放大与滤波解调器音频放大器话筒本地振荡器扬声器变频器信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM 普通调幅、抑制载波的双边带调幅（DSB ）、单边带调幅（SSB ）、残留单边带调幅（VSSB ）；在调频方式中，有调频（FM ）和调相（PM ）。

通信电子线路自测题与习题第一章绪论一、自测题1、一个完整的通信系统应有、、、、五部分组成。

2、人耳能听到的声音的频率约在到的范围内。

作业题1、为什么在无线电通信中要使用“载波”发射，其作用是什么？2、在无线电通信中为什么要采用“调制”与“解调”，各自的作用是什么？3、计算机通信中应用的“调制解调”与无线电通信中的“调制解调”有什么异同点？二、思考题试说明模拟信号和数字信号的特点？它们之间的相互转换应采用什么器件实现？第二章高频小信号放大器一、自测题倍时所对应的频率。

二、思考题影响谐振放大器稳定性的因素是什么？反馈导纳的物理意义是什么？三、习题2-1 已知LC串联谐振回路的f0=1.5MHz，C=100PF，谐振时电阻r=5Ω，试求：L和Q。

2-2 已知LC并联谐振回路的电感L在f=30MH z时测得L=1μH，Q0=100。

求谐振频率f0=30MH z时的C和并联谐振电阻R p。

2-3 已知LCR并联谐振回路，谐振频率f0为10MH z。

电感L在f=10MH z时，测得L=3μH，Q0=100。

并联电阻R=10kΩ。

试求回路谐振时的电容C，谐振电阻R p和回路的有载品质因数。

2-4 晶体管3DG6C的特征频率f T=250MHZ z，β0=80，求f=1MHz 和20MH z、50MH z时该管的β值。

2-5 有一共射-共基级联放大器的交流等效电路如图所示。

放大器的中心频率f0=10.7MHz, R l=1kΩ，回路电容C=50pf，电感的Q0=60，输出回路的接入系数P2=0.316。

试计算谐振时的电压增益A U0，通频带2△f0.7。

晶体管的y参数为y ie= (2.86+j3.4)ms; y re= (0.08-j0.3)ms; y fe= (26.4-j36.4)ms; y oe = (0.2+j1.3)ms.第三章高频功率放大器一、填空题1、为了提高效率，高频功率放大器多选择工作在或工作状态。

信号与系统课后习题答案《低频电⼦线路》⼀、单选题（每题2分，共28分：双号做双号题，单号做单号题）1.若给PN结两端加正向电压时，空间电荷区将（）A变窄B基本不变C变宽D⽆法确定2.设⼆极管的端电压为 U，则⼆极管的电流与电压之间是（）A正⽐例关系B对数关系C指数关系D⽆关系3.稳压管的稳压区是其⼯作（）A正向导通B反向截⽌C反向击穿D反向导通4.当晶体管⼯作在饱和区时，发射结电压和集电结电压应为 ( ) A前者反偏，后者也反偏B前者反偏，后者正偏C前者正偏，后者反偏D前者正偏，后者也正偏5.在本征半导体中加⼊何种元素可形成N型半导体。

（）A五价B四价C三价D六价6.加⼊何种元素可形成P 型半导体。

（）A五价B四价C三价D六价7.当温度升⾼时，⼆极管的反向饱和电流将（）。

A 增⼤B 不变C 减⼩ D不受温度影响8. 稳压⼆极管两端的电压必须（）它的稳压值Uz 才有导通电流，否则处于截⽌状态。

A 等于 B ⼤于 C ⼩于 D与Uz ⽆关9. ⽤直流电压表测得放⼤电路中某三极管各极电位分别是2V 、6V 、2.7V ，则三个电极分别是（） A （B 、C 、E ） B （C 、B 、E ） C （E 、C 、B ） D（B 、C 、E ）10. 三极管的反向电流I CBO 是由（）形成的。

A 多数载流⼦的扩散运动 B 少数载流⼦的漂移运动 C 多数载流⼦的漂移运动D少数载流⼦的扩散运动11. 晶体三极管⼯作在饱和状态时，集电极电流Ci 将（）。

A 随B i 增加⽽增加 B 随B i 增加⽽减少C 与Bi ⽆关，只决定于eR 和CEuD不变12. 理想⼆极管的正向电阻为( )A A.零 B.⽆穷⼤ C.约⼏千欧 D.约⼏⼗欧13. 放⼤器的输⼊电阻⾼，表明其放⼤微弱信号能⼒（）。

A 强B 弱C ⼀般 D不⼀定14. 某两级放⼤电路，第⼀级电压放⼤倍数为5，第⼆级电压放⼤倍数为20，该放⼤电路的放⼤倍数为（）。

习 题1. 选择题。

(1)功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。

A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。

A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。

A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。

A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。

输入信号u i 为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。

由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

124 第6章 低频功率放大电路在实际的放大电路中，无论是分立元件放大器还是集成放大器，其末级都要求输出较大的功率以便驱动如音响放大器中的扬声器、电视机的显像管和计算机监视器等功率型负载。

能够为负载提供足够大功率的放大电路称为功率放大电路，简称功放。

功率放大电路按构成放大电路器件的不同可分为分立元件功率放大电路和集成功率放大电路。

由分立元件构成的功率放大电路，电路所用元器件较多，对元器件的精度要求也较高。

输出功率可以做得比较高。

采用单片的集成功率放大电路，主要优点是电路简单，设计生产比较方便，但是其耐电压和耐电流能力较弱，输出功率偏小。

功率放大电路按放大信号的频率，可分为高频功率放大电路和低频功率放大电路。

前者用于放大射频范围（几百千赫兹到几十兆赫兹）的信号，后者用于放大音频范围（几十赫兹到几十千赫兹）的信号。

本章主要讨论的是低频功率放大电路。

6.1 功率放大器的一般问题6.1.1功率放大器的特点及主要指标从能量控制和转换的角度来看，功率放大电路和一般的放大电路没有本质的区别。

但功率放大电路上既有较大的输出电压，同时也有较大的输出电流，其负载阻抗一般相对较小，输出功率要求尽可能大。

因此从功率放大电路的组成和分析方法，到电路元器件的选择，都与前几章所讨论的小信号放大电路有很大的区别。

低频功率放大器的主要指标有以下几项：1．提供尽可能高的输出功率P o功率放大器的主要要求之一就是输出功率要大。

为了获得较大的输出功率，要求功率放大管（简称功放管）既要输出足够大的电压，同时也要输出足够大的电流，因此管子往往在接近极限运用状态下工作。

所谓最大输出功率，是指在输入正弦信号时，输出波形不超过规定的非线性失真指标时，放大电路最大输出电压和最大输出电流有效值的成积，即：om om om omo o o 2122I U I U I U P ⨯=⨯==2．提供尽可能高的功率转换效率功率放大器实质上是一个能量转换器，它将直流电源提供的功率转换成交流信号的能量提供给负载，但同时还有一部分功率消耗在功率管上并产生热量。
