电学计算题(取值范围)

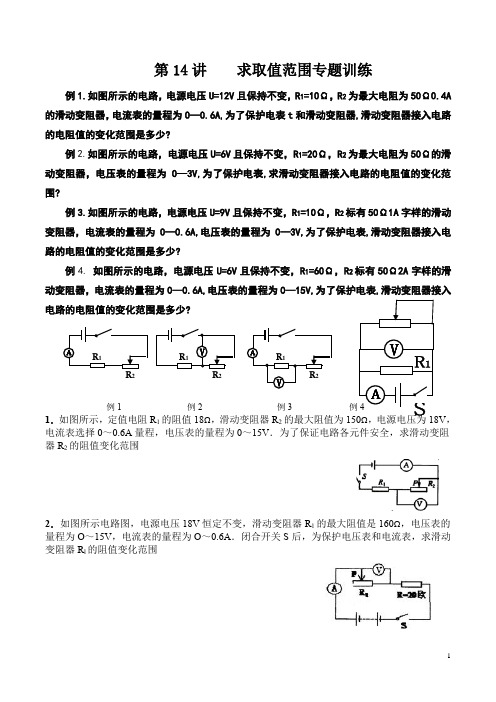

第14讲求取值范围专题训练例1.如图所示的电路，电源电压U=12V且保持不变，R1=10Ω，R2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少?例2.如图所示的电路，电源电压U=6V且保持不变，R1=20Ω，R2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围?例3.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?例4.如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?例1 例2例31．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，求滑动变阻器R2的阻值变化范围2．如图所示电路图，电源电压18V恒定不变，滑动变阻器R1的最大阻值是160Ω，电压表的量程为O～15V，电流表的量程为O～0.6A．闭合开关S后，为保护电压表和电流表，求滑动变阻器R l的阻值变化范围223．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2中的甲、乙所示．根据图2可知，求滑动变阻器R2的阻值变化范围4．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．5．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？6．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．7．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？8. 如图所示电路，灯泡L上标有“4V 2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～0.6A，电压表的量程是0～3V。

中考物理二轮微专题复习微专题6 电学“比值”、“极值”及“取值范围”问题1. 如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表(接线柱上标有“－”，“0.6”，“3”)，闭合开关后，调节滑片P，使两电流表指针所指位置相同。

下列说法正确的是( )A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶12. 为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“2.5V 0.5W”的字样(灯丝的电阻随温度的升高而变大)，电源的电压恒为4.5V，则下列说法不正确的是( )A.当小灯泡正常发光时，电路中的电流为0.2AB.当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4∶5C.当小灯泡正常发光时，10min内电路消耗的总电能为300JD.当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于0.125W3. 如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如乙图所示。

下列判断正确的是( )甲乙A.电源两端电压为10VB.定值电阻R2的电阻值为40ΩC.滑动变阻器R1接入电路的最大阻值为120ΩD.电路消耗电功率的最大值为7.2W4. 如图所示，电源电压为4.5V且保持不变，两电压表的量程均为0~3V，电流表量程为0~0.6A，小灯泡L标有“3V 1.5W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“20Ω1A”字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法不正确的是( )A.电流表示数的变化范围是0.25A~0.5AB.电压表V1示数的变化范围是1.5V~3VC.电路中小灯泡的实际功率的变化范围是0.375W~1.5WD.滑动变阻器接入电路的阻值变化范围是3Ω~20Ω5. 电阻R1＝12Ω，R2＝4Ω并联在同一电路上。

电学综合计算题(含答案)30道题1.研究表明，有些金属电阻的阻值会随温度变化而变化。

利用这一特性可以制成金属电阻温度计，用来测量高温。

在电路中，电流表量程为15mA，电源电压为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头。

在t≥℃时，金属电阻阻值Rt随温度t变化的关系为Rt=100+0.5t（单位为Ω）。

1) 如果要在温度为℃时测量，使电流表恰好达到满量程，即电流为15mA，则滑动变阻器R′接入电路的阻值为多少？2) 保持(1)中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率是多少？3) 如果把电流表的电流刻度盘换成对应的温度刻度盘，温度刻度的特点是什么？2.XXX画出了家里电吹风的电路图。

当开关S1闭合时，电吹风吹冷风；当S1和S2同时闭合时，电吹风吹热风。

XXX觉得有问题，认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏。

电吹风机的铭牌如图所示。

1) 你认为XXX应该把哪个开关移到干路上，才能符合安全要求？为什么？2) 电吹风正常工作且吹热风时，流过电热丝的电流是多少？3) 电热丝R的阻值是多少？（电热丝的阻值随温度变化，不计）3.某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。

根据设计，该发热体用36V电压供电，发热功率为200W（设电能全部转化为内能）。

1) 为什么电发热体不采用220V电压而用36V电压供电？2) 采用36V电压供电，电发热体需要自制。

现决定用镍铬合金丝绕制，绕制成的电发热体正常工作时的电阻应为多少？3) 同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值，用它制成发热体后，实际功率却小于设计的要求。

经检查，电压正常。

请猜想产生这种情况的原因可能是什么？没有接入电路．求：1）加热电阻R1的功率是多少？2）限流电阻R2的功率是多少？3）当食物温度达到103℃时，电路中的电流是多少？4）若手动开关S1一直保持闭合状态，电路中的电流和总功率分别是多少。

人教版九年级物理电学专题之极值和取值范围强化训练48题有答案姓名：__________ 班级：__________一、滑动变阻器接入电阻的范围1.最大阻值：首先应先进行分析，若随着变阻器阻值的增大，各电表的示数在减小，则变阻器允许的最大阻值即为变阻器铭牌中标注的最大值；若串联电路中，有电压表并联在滑动变阻器两端，则应利用电压表的量程最大值、电路电流值，求变阻器允许的最大阻值，即Rmax=U电压表max/I2.最小阻值：应先确定电路中允许的电流最大值，确定的依据是：电流表的量程、滑动变阻器的铭牌、用电器的额定电流以及并联在用电器两端的电压量程，利用这四者分别求出每一条件下允许的最大电流，取四者中最小的，作为电路中允许的最大电流，然后再根据滑动变阻器之外的用电器两端电压、电源电压来计算滑动变阻器的最小阻值，即Rmin=(U电源-U额)/Imin二、电路的电流、电压的极值1.电路电流的极值：a.电路最大电流：依据电路中用电器的额定电流、电流表的量程来决定，取两者中的最小值作为电路的最大电流值；b.电路最小电流：依据滑动变阻器接入电路的最大阻值决定，此时电路中的总电阻最大，由I=U/R可知此时电路中电流为最小电流：Imin=U电源/R总最大2.用电器两端电压的极值a.最大电压：依据用电器的额定电压，电压表的量程来决定，取两者中的最小阻值作为用电器两端的最大电压值；b.一般是求滑动变阻器的最小电压，此时要根据滑动变阻器之外的用电器的额定电压或电压表的量程来决定，此时要注意电路安全问题，即要注意在变阻器之外的用电器在不超过其额定值及电压表量程的情况下来取最小电压。

三、电路、用电器消耗电功率的极值：根据电路、用电器中各自最大（小）的物理量即可求得。

1. 最大（小）电压、电流值，则有P=UI2.最大（小）电压值、电阻值，则有P=U²／R3．最大（小）电流值，电阻值，则有P=12R一、单选题（共32题）1.如图是小白同学所设计的四种发热器的电路，所用的电源电压相同，R1＞R2，四个电路中消耗的总电功率最大的是（）A. B. C. D.2.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A. 0.45WB. 0.50WC. 0.80WD. 0.90W3.如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“101 A”，小灯泡L标有“2.5 V 1.25 w”(灯丝电阻不变)。

2023年中考物理电学量最值与范围计算题精炼1．如图所示，电源电压为6V ，定值电阻R 2＝10Ω，若电流表的量程为0~0.6A ，电压表的量程为0~3V ，滑动变阻器上标有“20Ω 0.4A ”字样（滑动变阻器的最大电阻为20Ω，允许通过的最大电流为0.4A ），当只闭合S 与S 1，滑片移到b 端时，电流表示数为0.15A 。

求：（1）R 1的阻值；（2）当只闭合S 与S 1时，移动滑片电流表示数为0.2A ，滑动变阻器连入电路的阻值； （3）当只闭合S 与S 2时，在保证电路安全的前提下，求滑动变阻器的取值范围。

【答案】（1）20Ω；（2）10Ω；（3）5Ω~10Ω【解析】（1）由电路图可知，只闭合S 与S 1，滑片移到b 端时，定值电阻R 1与滑动变阻器的最大阻值串联，电流表测量电路电流，电压表测量滑动变阻器两端电压，由欧姆定律可得，此时电路中的总电阻为6V 40Ω0.15AU R I === 因串联电路的总电阻等于各分电阻之和，所以定值电阻R 1的阻值为104020=20R R R =-=Ω-ΩΩ（2）当只闭合S 与S 1时，移动滑片电流表示数为0.2A ，此时电路的总电阻为''6V 30Ω0.2A U R I === 故可知此时滑动变阻器接入电路的阻值为''013020=10R R R =-=Ω-ΩΩ（3）只闭合S 与S 2时，定值电阻R 2与滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端电压，因电流表量程为0~0.6A ，滑动变阻器允许通过的最大电流为0.4A ，为了确保电路安全，则电路最大电流为0.4A ，则由欧姆定律可知，此时电路的总电阻为''6V 15Ω0.4A U R I ===总大 则滑动变阻器接入电路的最小阻值为'21510=5R R R =-=Ω-ΩΩ滑小总由电压表量程可知，当电压表示数为3V 时，此时滑动变阻器接入电路的阻值最大，因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R 2两端电压为 2V 6V 3V=3V U U U =-=-由欧姆定律得电路中的最小电流为223V 0.3A 10ΩU I R ===小 因串联电路电流处处相等，所以滑动变阻器接入电路的最大阻值为V 3V 10Ω0.3AU R I ===滑大小 故滑动变阻器接入电路的阻值范围为5Ω~10Ω。

电学计算专题一．解答题（共20小题）1．在图所示的电路中，R1的阻值为20欧，滑动变阻器R2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程．移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安．求：（1）电源电压．（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R1消耗的电功率．（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R1，要求闭合电键S，在移动滑动变阻器滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路能正常工作．①应选用_________欧的电阻代替电阻R1．②通过计算求出满足题目要求滑动变阻器R2的使用范围．2．在如图所示电路中，电源电压为9伏不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1=20欧，滑动变阻器标有“15Ω 2A”字样．闭合电键．求：①电流表的读数为0.4安时，电阻R1两端的电压．②滑动变阻器R2允许接入电路的最大阻值．③为了使移动滑片的过程中各电表能分别达到最大值，现选取合适的定值电阻R替换定值电阻R1，求出符合要求的R的取值范围．3．（2008•上海）在图所示的电路中，电源电压为15V且不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电流表的示数为0.2A，电压表的示数为2V．求：（1）滑动变阻器R2连入电路的阻值；（2）电阻R1消耗的电功率P1；（3）现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R1，要求：在移动变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作．①应选择的电阻阻值为_________Ω．②满足上述要求时，变阻器R2连入电路的阻值范围．4．如图所示，R2为“50Ω 2A”字样的滑动变阻器，闭合电键后，电压表V的示数为6 伏，电流表A1的示数为0.5 安，电流表A2的示数为2.0 安．求：（1）R1的电阻值；（2）请判断电表使用的量程：其中电流表A1的量程_________安（选填“0～0.6安”或“0～3安”），电压表V的量程_________伏（选填“0～3伏”或“0～15伏”）；（3）在移动滑动变阻器滑片P的过程中，使两电流表的示数同时能达到各自的最大值，则应选用电阻值为_________欧代替电阻R1；（4）电阻R1替换后，在电路正常工作时滑动变阻器的阻值范围．（写出计算过程）5．在图所示的电路中，电源电压为7.5V且不变，R1的电阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合电键S后，电压表的示数为2.5V．求：（1）滑动变阻器R2连入电路的阻值．（2）电阻R1消耗的电功率P1．（3）如果电路中电压表、电流表都使用小量程，为了不损坏电压表、电流表，保证电路正常工作，变阻器R2连入电路的阻值范围．6．在如图所示的电路中，电阻R1的阻值为10欧，滑动变阻器上标有“20欧2安”字样．电源电压为7.5伏且不变．闭合电键S，电流表A的示数为0.5安．求：①R1两端的电压．②R2接入电路的电阻阻值．③移动滑动变阻器的滑片使电流表和电压表的示数分别达到所选量程的最大值〔电流表（0﹣0.6安）、电压表（0﹣3伏）〕，且电路能正常工作．求满足上述要求时，R2接入电路中的阻值范围．7．在如图所示的电路中，电压表V1的量程（0～3伏），电压表V2的量程（0～15伏），电源电压16伏保持不变，滑动变阻器R2上标有“100Ω1A”字样，R1的阻值10欧．闭合电键S后，电压表V1的示数为2伏，求：①此时电流表的示数I．②此时滑动变阻器R2消耗的电功率P2．③请用定值电阻来替换电阻R1．要求：移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．第一，符合上述条件的定值电阻阻值：_________．第二，满足上述要求时，变阻器R2连入电路的阻值范围．8．如图所示的电路中，电源电压为18伏不变，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S，电流表A的示数为1安，电压表示数为4伏．求：①电阻R1的阻值．②电路中的最小电流I最小．③在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．9．在图（a）所示的电路中，电源电压为15伏且不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω1A”字样．闭合电键S后，电流表A的示数为0.8安．求：①电阻R1两端的电压U1．②电压表V的示数U2．③移动变阻器的滑片P，当电压表的示数如图（b）所示，若电路正常工作，则求此时变阻器连入电路中的电阻R2′．10．在图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，闭合电键S，电流表示数为0.2A．求：（1）电压表的示数．（2）电阻R2连入电路的阻值．（3）R1消耗的功率．（4）若移动滑动变阻器滑片P到某位置时，发现电压表和电流表中有一个已达满刻度，求此时电压表和电流表的示数．11．在如图所示的电路中，电源电压6伏保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电流表和电压表的大量程均已损坏．闭合电键后，当电压表V的示数为1.6伏时，电流表A的示数为0.20安．求：（1）电阻R1的阻值．（2）不移动滑片，通电10秒钟电阻R1消耗的电能．（3）在保护电路的情况下，R1可以达到的最大电功率．12．如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A．（1）求电流表A2的示数及R1的阻值；（2）在保证电流表安全的条件下，电路允许消耗的最大功率是多大？滑动变阻器连入电路的电阻不得小于何值？13．在图所示的电路中，电源电压为20伏且不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“20Ω2A”字样．闭合电键S，电流表的示数为0.5安．求：①电阻R1两端的电压U1．②电阻R1消耗的功率P1．③现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R1，同时将一电压表接入电路中，要求：在移动变阻器滑片P的过程中，两电表的指针均能达到某量程的满刻度处（在这过程中电表位置及量程都不能改变），且电路能正常工作．满足以上条件时：第一，替换电阻的阻值为_________欧．第二，电流表选择_________量程、电压表选择_________量程；电压表接到_________处（选填“ab”、“bc”或“ac”）．第三，计算出滑动变阻器接入电路的阻值范围（要有计算过程）．14．在图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω，3A”字样，各电表的量程选择合理．闭合电键后，当滑动变阻器的滑片P恰好在中点位置时，电流表A1和电流表A的示数分别如图中的（a）、（b）所示．求：（1）电源电压．（2）电阻R1的阻值．（3）滑动变阻器R2工作时消耗的最小功率．（4）在滑动变阻器滑片P从b点开始向左缓慢移动过程中，当电流表A2的指针偏离刚移动时原刻度线的角度恰好等于电流表A1的指针偏离零刻度线的角度的一半时，滑动变阻器R2接入电路中的阻值是多少？15．在图所示的电路中，电源电压为15伏且不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“100Ω1A”字样．闭合电键S，电流表的示数为0.5安．求：（1）电阻R1两端的电压．（2）此时滑动变阻器R2消耗的电功率P2．（3）在移动变阻器滑片P的过程中，要求电路及电表均能正常工作，分别计算滑动变阻器R2在不同情况下允许连入电路的可能阻值范围．16．在图所示的电路中，电源电压保持不变．滑动变阻器R1上标有“30Ω，5A”字样．闭合电键后，当滑动变阻器的滑片P在中点位置时，电流表A2的示数为1安，电流表A1的示数如图所示．求：（1）电源电压．（2）电阻R2的阻值．（3）现在用一个电阻R来替换R2，要求：在移动变阻器滑片P的过程中，使电路中有两个电表的示数分别达到某个量程的最大值，且电路能正常工作．求替换电阻R的阻值，当电表示数为最大时，滑动变阻器R1接入电路中的阻值是多少？17．如图（a）所示的电路中，电源电压为6伏且不变，电阻R1为15欧，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S后．求：（1）通过电阻R1的电流；（2）当移动滑动变阻器R2的滑片P至某点，电流表A的示数如图（b）所示，求此时变阻器R2所消耗的功率；（3）在移动滑动变阻器R2滑片P的过程中，两电表的指针分别能达到满刻度处（可改变电表的量程），且电路能正常工作．求此时滑动变阻器R2连入电路的阻值．18．（2009•上海）如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω1A”字样．闭合电键S后，电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏．求：（1）定值电阻R1的阻值．（2）此时滑动变阻器R2消耗的电功率P2．（3）请用定值电阻来替换电阻R1，并选择合适的电表量程．要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作．第一，符合上述条件的所有可能的定值电阻阻值：_________．第二，满足上述要求时，电流表示数的最小值．（写明必要理由）图18 图1919．在图所示的电路中，电源电压为18伏且不变，电阻R1的阻值为30欧，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S，电流表的示数为0.4安．求：（1）电阻R1两端的电压．（2）电阻R1消耗的电功率P1．（3）现有三个定值电阻，分别为A（40欧）、B（20欧）、C（10欧），请从中选择一个来替换电阻R1，并选择合适的电表量程．要求：在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针分别能达到满刻度处，且电路能正常工作．①请选择电表使用的量程：电流表量程_________安，电压表量程_________伏．②应选用电阻_________（选填字母）代替电阻R1．③满足上述要求时，变阻器R2连入电路的阻值范围．20．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．图20答案与评分标准一．解答题（共20小题）1．在图所示的电路中，R1的阻值为20欧，滑动变阻器R2标有“20欧，1安”的字样，电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程．移动滑动变阻器的滑片p至最左端，闭合电键S，电流表示数为0.3安．求：（1）电源电压．（2）移动滑动变阻器的滑片p，当电流表示数为0.2安时，电阻R1消耗的电功率．（3）现有三个定值电阻，分别为4欧、6欧和11欧，设想从中选择一个电阻来替换R1，要求闭合电键S，在移动滑动变阻器滑片p的过程中，两电表指针分别能达到某量程的满刻度，且电路能正常工作．①应选用6欧的电阻代替电阻R1．②通过计算求出满足题目要求滑动变阻器R2的使用范围．考点：电功率的计算；欧姆定律的应用。

电学专题之求平均值、取值范围本文将探讨求解电学问题中的平均值和取值范围的方法和技巧。

求平均值
在电学中，求解平均值是一种常见的计算方法，可以用来衡量
一组数据的中心点。

以下是一些常见的求解平均值的方式：
1. 算术平均值（平均数）：将所有数值相加，然后除以数据个数，得到的结果就是平均值。

2. 加权平均值：当不同数据具有不同的权重时，可以使用加权
平均值。

将每个数据与其对应的权重相乘，然后将所有乘积相加，
最后除以总权重。

3. 几何平均值：用于计算一组数据的乘积根，可以用于处理比例、增长率等问题。

4. 谐波平均值：用于处理频率相关的数据，例如电路中的频率
响应。

取值范围
电学中的取值范围描述了一个物理量可能的取值范围，可以用于评估系统的性能和可靠性。

以下是一些常见的取值范围的计算方法：
1. 最大值和最小值：通过寻找给定数据集中的最大和最小值，可以确定取值范围的上界和下界。

2. 极差：计算数据集最大值和最小值之间的差异，得到一个表示数据范围的指标。

3. 百分位数：将数据按照大小排序，然后计算某个百分比处的数值。

例如，第25百分位数表示25%的数据小于等于该数值。

4. 标准差：通过计算数据的离散程度，可以衡量数据的分布范围。

标准差较大表示数据分散，较小表示数据集中。

以上是在电学专题中求解平均值和取值范围的一些常见方法。

根据具体情况，可以选择适当的方法进行计算。

2019年九年级物理电学动态电路及“取值范围”测试题（二）(word无答案)一、单选题(★★★★) 1 . 如图所示，电源电压保持6V 不变，电流表量程为0～0.6A ，电压表量程为0～3V ，定值电阻R 1的规格为“10Ω 0.5A”，滑动变阻器R 2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）①电阻R 1消耗电功率允许的变化范围为0.4W ～0.9W②电流表示数允许的变化范围为0.2A ～0.5A③滑动变阻器R 2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W ～3WA ．只有①和③B ．只有①和④C ．只有②和③D ．只有②和④(★★★★) 2 . 如图所示的电路，电源电压为3V 且保持不变，定值电阻R 1＝1Ω，滑动变阻器R 2阻值范围为0～4Ω．闭合开关S ，在滑片从左向右移动的过程中，下列说法正确的是A ．滑动变阻器的最大功率为1.44WB ．滑动变阻器的最大功率为2WC ．滑动变阻器的最大功率为2.25WD ．电压表示数从0V 增大到2.4V(★★★★) 3 . 如图，电路中L 1“6V 3W“和L 2“6V 6W”两灯泡和滑动变阻器 R 串联，电源电压恒为12V ．下列说法正确的是（ ）A ．闭合开关S ，调节滑动变阻器的滑片P ，两灯泡均能正常发光B．保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC．滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5WD．在保证电路安全的情况下，电路总功率最大可达到12W(★★) 4 . 如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J(★★★★) 5 . 如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P 1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P 2，且P ：P 2=5：6．下列判断正确的是（）1A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W(★★) 6 . 如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。
