电学取值范围

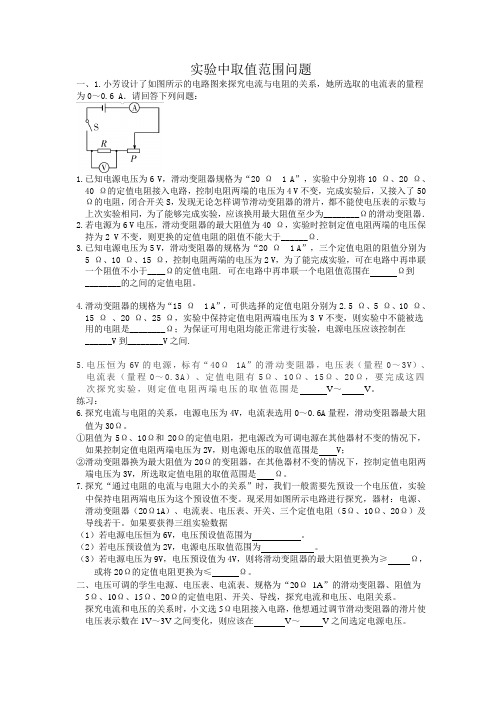

实验中取值范围问题一、1.小芳设计了如图所示的电路图来探究电流与电阻的关系，她所选取的电流表的量程为0～0.6 A．请回答下列问题：1.已知电源电压为6 V，滑动变阻器规格为“20 Ω 1 A”，实验中分别将10 Ω、20 Ω、40 Ω的定值电阻接入电路，控制电阻两端的电压为4 V不变，完成实验后，又接入了50 Ω的电阻，闭合开关S，发现无论怎样调节滑动变阻器的滑片，都不能使电压表的示数与上次实验相同，为了能够完成实验，应该换用最大阻值至少为________Ω的滑动变阻器．2.若电源为6 V电压，滑动变阻器的最大阻值为40 Ω，实验时控制定值电阻两端的电压保持为2 V不变，则更换的定值电阻的阻值不能大于______Ω.3.已知电源电压为5 V，滑动变阻器的规格为“20 Ω 1 A”，三个定值电阻的阻值分别为5 Ω、10 Ω、15 Ω，控制电阻两端的电压为2 V，为了能完成实验，可在电路中再串联一个阻值不小于____Ω的定值电阻. 可在电路中再串联一个电阻值范围在Ω到________的之间的定值电阻。

4.滑动变阻器的规格为“15 Ω 1 A”，可供选择的定值电阻分别为2.5 Ω、5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，实验中保持定值电阻两端电压为3 V不变，则实验中不能被选用的电阻是________Ω；为保证可用电阻均能正常进行实验，电源电压应该控制在______V到________V之间.5.电压恒为6V的电源，标有“40Ω1A”的滑动变阻器，电压表（量程0～3V）、电流表（量程0～0.3A）、定值电阻有5Ω、10Ω、15Ω、20Ω，要完成这四次探究实验，则定值电阻两端电压的取值范围是V～V。

练习：6.探究电流与电阻的关系，电源电压为4V，电流表选用0～0.6A量程，滑动变阻器最大阻值为30Ω。

①阻值为5Ω、10Ω和20Ω的定值电阻，把电源改为可调电源在其他器材不变的情况下，如果控制定值电阻两端电压为2V，则电源电压的取值范围是V；②滑动变阻器换为最大阻值为20Ω的变阻器，在其他器材不变的情况下，控制定值电阻两端电压为3V，所选取定值电阻的取值范围是Ω。

电学取值范围方法规律总结篇一：电学取值范围方法规律总结电学是一门研究自然现象和电气现象的学科,其中涉及到许多物理量如电压、电流、电阻、电势等的测量。

在测量这些物理量时,需要确定其取值范围,以确保测量结果的准确性和可靠性。

本文将总结电学取值范围的方法规律。

一、常规取值方法1. 经验法则经验法则是电学中常用的取值方法之一,它是根据已有的实践经验和理论知识来确定物理量的取值范围。

例如,对于电压的取值,通常使用经验法则来确定电压的单位为伏特,电压的范围为0伏特至1000伏特。

对于电流的取值,通常使用经验法则来确定电流的单位为安培,电流的范围为0安培至2000安培。

2. 标准规则标准规则是依据科学实验和理论推导而得出的取值规律,它是公认的、标准化的取值方法。

例如,对于电压的取值,国际单位制(SI)规定电压的范围为0伏特至3500伏特,单位为伏特。

对于电流的取值,国际单位制规定电流的范围为0安培至1000安培,单位为安培。

3. 公式规则公式规则是依据公式推导得出的取值规律,它是相对经验法则和标准规则更为精确和可靠的取值方法。

例如,对于电压的取值,欧姆定律规定电压的范围为0伏特至无穷大伏特,单位为伏特。

对于电流的取值,欧姆定律规定电流的范围为0安培至无穷大安培,单位为安培。

二、拓展除了以上三种常规取值方法外,还有许多其他的取值方法,例如:1. 国际标准:国际单位制是当前国际上最精确和最全面的标准体系,其包括电压、电流、电阻等物理量的国际单位制取值方法,具有广泛的应用。

2. 工程规定:工程规定是工程领域中的取值方法,它通常基于实践经验和理论推导,适用于各种不同类型的电路和设备。

3. 实验室规则:实验室规则是实验室中的取值方法,它是根据科学实验的要求来确定物理量的取值范围,适用于各种实验室实验。

综上所述,电学取值范围的方法规律是多种多样的,不同的取值方法适用于不同的应用场景。

在实际运用中,应根据具体情况选择合适的取值方法,以确保测量结果的准确性和可靠性。

中考物理二轮微专题复习微专题6 电学“比值”、“极值”及“取值范围”问题1. 如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表(接线柱上标有“－”，“0.6”，“3”)，闭合开关后，调节滑片P，使两电流表指针所指位置相同。

下列说法正确的是( )A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶12. 为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“2.5V 0.5W”的字样(灯丝的电阻随温度的升高而变大)，电源的电压恒为4.5V，则下列说法不正确的是( )A.当小灯泡正常发光时，电路中的电流为0.2AB.当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4∶5C.当小灯泡正常发光时，10min内电路消耗的总电能为300JD.当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于0.125W3. 如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如乙图所示。

下列判断正确的是( )甲乙A.电源两端电压为10VB.定值电阻R2的电阻值为40ΩC.滑动变阻器R1接入电路的最大阻值为120ΩD.电路消耗电功率的最大值为7.2W4. 如图所示，电源电压为4.5V且保持不变，两电压表的量程均为0~3V，电流表量程为0~0.6A，小灯泡L标有“3V 1.5W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“20Ω1A”字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法不正确的是( )A.电流表示数的变化范围是0.25A~0.5AB.电压表V1示数的变化范围是1.5V~3VC.电路中小灯泡的实际功率的变化范围是0.375W~1.5WD.滑动变阻器接入电路的阻值变化范围是3Ω~20Ω5. 电阻R1＝12Ω，R2＝4Ω并联在同一电路上。

电学专题之求平均值、取值范围本文将探讨求解电学问题中的平均值和取值范围的方法和技巧。

求平均值
在电学中，求解平均值是一种常见的计算方法，可以用来衡量
一组数据的中心点。

以下是一些常见的求解平均值的方式：
1. 算术平均值（平均数）：将所有数值相加，然后除以数据个数，得到的结果就是平均值。

2. 加权平均值：当不同数据具有不同的权重时，可以使用加权
平均值。

将每个数据与其对应的权重相乘，然后将所有乘积相加，
最后除以总权重。

3. 几何平均值：用于计算一组数据的乘积根，可以用于处理比例、增长率等问题。

4. 谐波平均值：用于处理频率相关的数据，例如电路中的频率
响应。

取值范围
电学中的取值范围描述了一个物理量可能的取值范围，可以用于评估系统的性能和可靠性。

以下是一些常见的取值范围的计算方法：
1. 最大值和最小值：通过寻找给定数据集中的最大和最小值，可以确定取值范围的上界和下界。

2. 极差：计算数据集最大值和最小值之间的差异，得到一个表示数据范围的指标。

3. 百分位数：将数据按照大小排序，然后计算某个百分比处的数值。

例如，第25百分位数表示25%的数据小于等于该数值。

4. 标准差：通过计算数据的离散程度，可以衡量数据的分布范围。

标准差较大表示数据分散，较小表示数据集中。

以上是在电学专题中求解平均值和取值范围的一些常见方法。

根据具体情况，可以选择适当的方法进行计算。

电学取值范围问题（基础必会）【诀窍】最大电流器表量，求解范围需统筹。

【浅释】电路中的最大电流受用电器规格、电流表量程和定值电阻两端电压表量程的限制，在计算电流表、电压表和滑动变阻器取值范围（电路安全）问题时，要全盘考虑，注意统筹。

不要丢三落四，顾此失彼。

【详解】取值范围类问题，在期中、期末会直接考试，在中考中间接考试，一般是电学计算题的某一小问。

此类题目要求有很强的思维能力。

介于“为了得分”这个目的（请不要骂我“唯分数论”），现将这类题目的做题步骤整理如下。

要求：一定要理解每一步的思路以及方法。

若不理解，也可以死记硬背（不提倡）。

此类题目常考图形如下：已知条件：电路电源电压为U 总，灯泡L 规格，这类题中灯泡电阻一般不变，滑动变阻器R 规格，电流表量程，电压表量程。

开关闭合后，要保证每个元件均安全。

即满足两点：1.不能超过允许通过的最大电流；2.电表不能超过量程现分析如下：1.判断电路中的最大电流I max电路中的最大电流受三方面限制：①用电器规格（即允许通过的最大电流）；②电流表量程；③定值电阻两端电压表。

上面三个数值中，最小值者即为整个电路中允许通过的最大电流I max 。

2.计算滑动变阻器的最小值R Pminin max=U R R I 电源Pm 定 3.计算滑动变阻器的最大值R Pmax①当滑动变阻器两端没有电压表时（上图中没有V 2），滑动变阻器可以随意增大，因此最大值为规格标注的最大值；②当滑动变阻器两端有电压表时（上图中有V 2），计算方法如下：令电压表V 等于最大量程，即U 满（满偏电压），利用串联电路中，电压之比等于电阻之比即：=U U U R R -电源满满Pmax 定（本式子中，U 电源、U 满、R 定均为已知量）4.计算电路中的最小电流I minmin +U I R R 电源Pmax定 本类型题，只要求出电流的范围，其他物理量均能够轻松求出。

【例题】如图（a ）所示，电源电压为9V 保持不变，电阻R 1的阻值为10Ω，滑动变阻器R 2标有“50Ω 0.5A ”字样，电流表量程“0~0.6A ”。

专题15 电学范围与极值的计算电学有关“极值”、“范围”的问题在近几年中考中频繁出现，也是电学中的重点考查知识，多呈现在选择题填空题、综合应用题中，主要考查有滑动变阻器、电表仪器及用电器规格等引起的滑动变阻器的变化范围、电流、电压的极值及电路消耗电功率的极值问题。

一、电学范围计算：电路中用电器往往有额定电压或额定电流限制、电压表和电流表有量程限制、滑动变阻器有最大电流限制，当电路发生动态变化时，电流、电压表示数、滑动变阻器接入电路的电阻或电功率等物理量出现范围（或极值）问题。

例题1 （2021黑龙江）（多选）如图所示的电路中，电源电压为4.5V 且保持不变，电流表量程为0～0.6A ，电压表量程为0～3V ，小灯泡标有“3V 1.2W ”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有 “20Ω 1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（ ）A ．电压表的示数变化范围是1.5～3VB ．滑动变阻器接入电路的阻值变化范围是3.75～15ΩC ．小灯泡的最小功率是0.6WD ．电路总功率变化范围是1.2～1.8W【答案】AB 。

【解析】当小灯泡正常发光时，电路中的电流L L L 1.2W ==0.4A 3VP U I =，电流表量程0～0.6A ，滑动变阻器允许通过的最大电流为1A ，为保证电路元件安全，电路中最大电流I max =I L =0.4A ，此时灯泡两端的电压最大，为U Lmax =3V ，电压表示数最小为U Rmin =U-U Lmax =4.5V-3V=1.5V ，即滑动变阻器接入阻值最小，为min min m 1.5V =3.750.4AR ax U R I ==Ω，电路消耗的最大功率Pmax=UImax=4.5V ×0.4A=1.8W ；灯泡的电阻为L L L 3V ==7.50.4A U R I =Ω，滑动变阻器的最大电阻R max=20Ω，灯泡与滑动变阻器串联，根据串联正比分压可知，滑动变阻器分得的最大电压max max Lmin Lmin Lmin L 208==7.53R R U U U U R Ω=Ω，U=4.5V ，所以，max 88= 4.5 3.3V 3V 1111R U U V =⨯≈>所以滑动变阻器不能全部接入电路，当电压表示数为3V 时，滑动变阻器两端的电压最大，考点透视迷津点拨与点对点讲为U Rmax =3V ，此时灯泡两端的电压最小，为U Lmin =U-U Rmax =4.5V-3V=1.5V ，电路中的电流最小，为Lmin min L 1.5V ==0.2A 7.5U I R =Ω，灯泡的最小功率P Lmin =U Lmin I min =1.5V ×0.2A=0.3W ，电路消耗的最小功率P min =UI min =4.5V ×0.2A=0.9W ，滑动变阻器接入的最大阻值为max max min 3V =150.2A R U R I ==Ω，综上可知，电压表的示数变化范围是1.5～3V ，滑动变阻器接入电路的阻值变化范围是3.75～15Ω，小灯泡的最小功率是0.3W ，电路总功率变化范围是0.9～1.8W ，A 、B 正确，C 、D 错误。

电学专题之求最值、取值范围电路安全/最值/取值范围1、实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V 0.5A”字样。

若把它们串联起来，则电路的最大电流是，电源电压最大是，若把它们并联起来，则该并联电路电源电压最大值是，电路的最大电流是。

2、两个电阻，分别标有“3V、1.5W”和“6V、1.8W”字样。

将它们串联后接入电路使用，那么电路中的最大电流为 A，电源电压最大 V；将它们并联后接入电路使用，那么电路两端的最大电压为 V，干路电流最大值为 A。

3、标有4V，1.6W字样的小灯泡（假设灯丝电阻不变），灯泡的电阻是，现要把它接入到电源电压6V 的电路中，应联一个的电阻。

4、17题图甲的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω0.5A”字样，图乙为R1的I-U图像，R1的阻值为Ω。

当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为Ω。

为了不损坏滑动变阻器，R2接入电路的阻值应不小于Ω。

5、标有“4V 2W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，求滑动变阻器接入电路的阻值应控制在什么样的范围内？电压表和电流表的变化范围(不考虑温度对电阻的影响)？灯L功率的变化范围是多少？电路总功率的变化范围是多少？滑动变阻器功率的变化范围是多少？（选做）6、如右图，电源电压为18V，R2是0~50Ω的变阻器，R1是10Ω，如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值范围是多少？对应的电压表的变化范围是多少？电流表的变化范围是多少？R1功率的变化范围是多少？电路总功率的变化范围是多少？滑动变阻器功率的变化范围是多少？（选做）7.如图所示，电源电压恒为7V，电压表量程为0—3V，电流表量程为0—0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样。

电学取值范围方法规律总结篇一：电学取值范围是电学领域中的一个重要问题,涉及到电学方程的解法和实验结果的准确性。

在电学实验中,通常需要确定数据的取值范围,以确保实验结果的可靠性和可重复性。

本文将总结电学取值范围的方法规律,为读者提供参考。

一、确定电学方程的取值范围在电学方程中,通常需要确定变量的取值范围,以确保方程的解正确。

在确定电学方程的取值范围时,需要考虑以下几个方面:1. 确定方程的系数系数是电学方程中的关键变量,它们的取值范围会影响到方程的解。

因此,在确定电学方程的取值范围时,需要先确定系数的取值范围。

2. 确定电学方程的边界条件在电学方程中,有时需要确定边界条件,以确保方程的解正确。

例如,在交流电路中,需要确定电压和电流的起始值和终止值,以确保电路的通断正确。

在确定边界条件时,需要考虑以下几个方面:- 确定电压和电流的起始值和终止值- 确定电源的电压和电流- 确定电路中的电阻和电容的值3. 考虑电路中的非线性元件在电学电路中,可能存在非线性元件,例如二极管、晶体管等。

这些元件会对电路中的电压和电流产生影响,因此,在确定电学方程的取值范围时,需要考虑非线性元件的影响。

二、确定电学实验的取值范围在电学实验中,通常需要确定数据的取值范围,以确保实验结果的可靠性和可重复性。

在确定电学实验的取值范围时,需要考虑以下几个方面:1. 确定实验的变量实验的变量包括电压、电流、电阻、电容等。

在确定实验的取值范围时,需要考虑这些变量的取值范围,以确保实验结果的准确性。

2. 确定实验的边界条件在实验中,有时需要确定边界条件,以确保实验结果的正确。

例如,在测试电阻的值时,需要确定电压的起始值和终止值,以确保测试结果的正确。

在确定边界条件时,需要考虑以下几个方面:- 确定电压和电流的起始值和终止值- 确定电阻的起始值和终止值- 确定测试仪器的电压和电流范围3. 考虑实验中的非线性元件在实验中,可能存在非线性元件,例如二极管、晶体管等。
