电学取值范围计算PPT课件

  • 格式：ppt
  • 大小：264.00 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

与极值、范围有关的计算课件(共22页)

与极值、范围有关的计算课件(共22页)

一、知识铺垫：
如图所示，电源电压为6V，
A
电流表量程为0-0.6A，电压表
R0
量程为0-3V,定值电阻R0=10Ω ， V R
滑动变阻器R上标有“20Ω 0.5A”字样。
1、当滑动变阻器向左滑动时， 串联电路中电阻如何变化？ 电流表示数如何变化？ 电压表示数如何变化？
一、知识铺垫：
例：如图所示，电源电压为6V，
A R0
量程为0-3V,定值电阻R0=10Ω ， V R 滑动变阻器R上标有“20Ω 0.5A”字样。
2、滑片向左移动时滑动变阻器R两端的电压如 何变化？
U总= U0 +U滑 R滑变小
U总不变，U0变大 分压能力变弱
U滑会变小 U滑会变小
一、知识铺垫：
例：如图所示，电源电压为6V，
A
电流表量程为0-0.6A，电压表
A
电流表量程为0-0.6A，电压表
R0
量程为0-3V,定值电阻R0=10Ω ， V R 滑动变阻器R上标有“20Ω 0.5A”字样。
1、当滑动变阻器向左滑动时， 串联电路中电阻如何变化？ 变小 电流表示数如何变化？ 变大 电压表示数U0如何变化？变大
一、知识铺垫：
例：如图所示，电源电压为6V，
电流表量程为0-0.6A，电压表
一般为铭牌上标注的最大值
R
max
=
U max I
R滑min
R = U总 R I min
max
电流表量程I I滑max
用电器I额
电压表量程 算出的电流值
Imax
=
U max R0
Imax
取四者 最小
总结
电路、用电器的电功率最值
（1）电路的电功率最值

中考物理电学部分复习课件--6电学取值范围

中考物理电学部分复习课件--6电学取值范围
闭合开关S，在确保通过电阻R2 的电流不为零的前提下，控制S1、S2的通
断，R2消耗的最大功率和最小功率之比为9∶1。求：
（1）灯泡L的电阻；10Ω
（2）电源电压； 6V
（3）R2消耗的最大功率。4.8W
3．（202X·山东枣庄）如图甲所示，电源电压保持不变，R0为定值电阻
，R为滑动变阻器。当滑片P由滑动变阻器b端移动到a端的过程中，分别测出
温度变化），滑动变阻器R最大阻值为20Ω。将滑片P置于a端，闭合开关S
，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发光。
（1）求电源电压U； 6V
（2）求灯泡L的电阻；6Ω
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
14Ω
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U′=3V，当滑片P
“5V 2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开
关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电
流的P-I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻； 10Ω
54J
（2）滑片P在b端时，1min内灯泡L消耗的电能；
阻R1的阻值为4Ω。当滑片在滑动变阻器的最右端b点时，闭合开关，电压
表的示数为2V，求：
（1）通过电阻R1的电流; 0.375A
（2）电源电压; 9V
（3）为了保证电路能正常工作及各电表不致破坏，
11~20Ω。
滑动变阻器的取值范围。
2.在图所示的电路中，电源电压为6V，滑动变阻器标有“10Ω 1A”
B．电流表示数的变化范围是0.2A～0.5A
C．电路消耗的总功率的变化范围是1.2W～2.5W

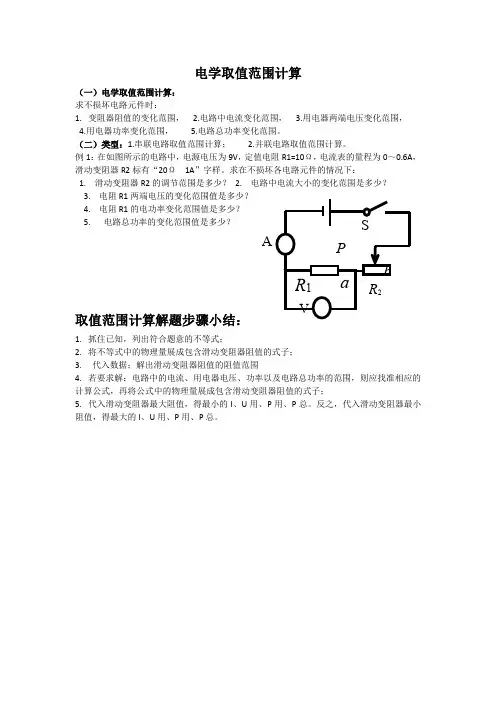

电学取值范围计算

电学取值范围计算

电学取值范围计算
（一）电学取值范围计算：
求不损坏电路元件时：
1.变阻器阻值的变化范围，
2.电路中电流变化范围，
3.用电器两端电压变化范围，
4.用电器功率变化范围，
5.电路总功率变化范围。

（二）类型：1.串联电路取值范围计算；2.并联电路取值范围计算。

例1：在如图所示的电路中，电源电压为9V，定值电阻R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有“20Ω1A”字样。

求在不损坏各电路元件的情况下：
1. 滑动变阻器R2的调节范围是多少？
2. 电路中电流大小的变化范围是多少？
3. 电阻R1两端电压的变化范围值是多少？
4. 电阻R1的电功率变化范围值是多少？
5. 电路总功率的变化范围值是多少？
取值范围计算解题步骤小结：
1.抓住已知，列出符合题意的不等式；
2.将不等式中的物理量展成包含滑动变阻器阻值的式子；
3.代入数据；解出滑动变阻器阻值的阻值范围
4.若要求解：电路中的电流、用电器电压、功率以及电路总功率的范围，则应找准相应的计算公式，再将公式中的物理量展成包含滑动变阻器阻值的式子；
5.代入滑动变阻器最大阻值，得最小的I、U用、P用、P总。

反之，代入滑动变阻器最小
阻值，得最大的I、U用、P用、P总。

初三物理电路取值范围专题

初三物理电路取值范围专题

初三物理电路取值范围专题
初三物理电路取值范围专题主要涉及动态电路中的取值范围和极值问题。

以下是解决这类问题的一般步骤和注意事项:
1.明确电路的连接方式和测量对象:首先要判断电路是串联还是并联，以及电压表和电流表分别测量的是哪一部分的电压和电流。

2.分析引起电路动态变化的因素:这些因素可能包括滑动变阻器的滑动、开关的断开和闭台，以及敏感电阻(如压敏电阻、热敏电阻等)的阻值变化。

3.确定电路的安全因素:这包括电流表、电压表的量程，滑动变阻器的规格，以及用电器的规格(如额定电压和额定功率等)。

4.计算取值范围:根据欧姆定律和串并联电路的特点。

结合上述分析，可以计算出电路中各元件的电压、电流或电阻的取值范围。

在解决这类问题时，还需要注意以下几点:
1.理解串并联电路的特点:串联电路中电流处处相等，电压按电阻大小分配:并联电路中电压相等，电流按电阻大小反比分配。

2.芋握欧姆定律及其变形公式:欧姆定律是解决电路问题的基本工具，要熟练芋握并灵活运用。

3.注意电表显程和滑动变阻器规格的限制:这些限制条件往往决定了电路中各元件的取值范围。

4.多做练习题:通过大量的练习，可以加深对电路取值范围问题的理解，提高解题能力。

总之。

初三物理电路取值范围专题需要学生学握基本的电路知识和欧
姆定律，同时要注意分析电路的动态变化和安全因素，通过合理的计算确定各元件的取值范围。

电学取值范围计算18页PPT

电学取值范围计算18页PPT
道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
电学取值范围计算
11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此 贞秀姿 ，卓为 霜下杰 。
13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5. 电路总功率的变化范围值是多少？
S
A
aP b
R1
R2
.
8
1.抓住已知，列出符合题意的不等式；
2.将不等式中的物理量展成包含滑动变阻器
阻值的式子；
3. 代入数据；解出滑动变阻器阻值的阻值范围。
4.若要求解：电路中的电流、用电器电压、功
率以及电路总功率的范围，则应找准相应的计
算公式，再将公式中的物理量展成包含滑动变
阻器阻值的式子；
5.代入滑动变阻器最大阻值，得最小的I、U
用、P用、P总。反之，代入滑动变阻器最小阻
值，得最大的I、U用、P. 用、P总。
9
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电压表的量程为0～3V，滑动变阻器R2的最 大阻值为50Ω。求在不损坏电压表的情况下：
1. 滑动变阻器R2的调节 范围是多少？ 2. 电路中电流大小的变 化范围是多少？ 3.电阻R1的最大电功率 是多少？ 4.电路的最大总电功率 是多少？
（1）滑动变阻器R2
的调节范围是多少？ （2）电阻R1的最大
A
功率是多少？
S aP b
R1
R2
V
.
14
2. 如图所示电路，电源电压6V不变，小灯泡R1 标有“6V 3W”（电阻不变），滑动变阻器的最大阻 值为20Ω，电压表的量程是0～3V。求：
（1）小灯泡的阻值多大？
（2）在不损坏小灯泡和电
压表的情况下，小灯泡 功率的变化范围是多少
.
1
电学取值范围计算
求不损坏电路元件时， 1.变阻器阻值的变化范围， 2.电路中电流变化范围， 3.用电器两端电压变化范围， 4.用电器功率变化范围， 5.电路总功率变化范围。
1.串联电路取值范围计算；
2.并联电路取值范围计算。
.
2
串联电路取值范围计算
S
A
aP b
R1
R2
V
.
3
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有 “20Ω 1A”字样。求在不损坏各电路元件的情况下：
3. 电阻R1两端电压的变化范围值是多少？
S
A
aP b
R1
R2
.
6
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有 “20Ω 1A”字样。求在不损坏各电路元件的情况下 ，
4. 电阻R1的电功率变化范围值是多少？
S
A
aP b
R1
R2
.
7
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有 “20Ω 1A”字样。求在不损坏各电路元件的情况下 ，
S
P
ab
R1
R2
V
.
10
1. 明确电路结构和已知量、待求量；
2. 抓住电路中的限定条件和不变量（电源电压
和定值电阻的阻值），列出相应公式；
3. 注意角标的使用。
.
11
1、电路中同时有 电流表和电压表， A
怎么办？
R1
V
2、若电压表并联
在滑动变阻器两
R1
端，怎么办？
.
S aP b
R2
S P R2 V 12
R1
？
S
P
R2 V
.Hale Waihona Puke 15.16
1. 滑动变阻器R2的调节范围是多少？
S
A
aP b
R1
R2
.
4
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有 “20Ω 1A”字样。求在不损坏各电路元件的情况下：
2. 电路中电流大小的变化范围是多少？
S
A
aP b
R1
R2
.
5
在如图所示的电路中，电源电压为9V，定值电阻 R1=10Ω，电流表的量程为0～0.6A，滑动变阻器R2标有 “20Ω 1A”字样。求在不损坏各电路元件的情况下 ，
在如图所示的电路中，电源电压为12V，定值电阻 R1=12Ω，电压表的量程为0～3V，滑动变阻器R2 的最 大阻值为50Ω 。求：在不损坏电压表的情况下，滑动变 阻器R2接入电路的最小阻值是多少？电路中最大总功率 是多少？
S
P
ab
R1
R2
V
.
13
1.在如图所示的电路中，电源电压为12V，定值电阻 R1=12Ω，电流表的量程为0～0.6A，电压表的量程为 0～3V，滑动变阻器R2最大阻值为50Ω 。求在不损坏各 电路元件的情况下：
