BTS动态功率控制

[下载]无线参数∙定位参数∙无线辅助功能参数指派到其他小区小区分层小区内切负荷分担∙功率控制∙小区选择参数!-----------------------------------------------------------------! ! ***** CELLLOCATING DATA ***** !!-----------------------------------------------------------------!1.小区定位数据RLLOC:CELL=A,BSPWR=45,BSTXPWR=45, BSRXMIN=150, BSRXSUFF=150, MSRXMIN=99,MSRXSUFF=0,SCHO=On, MISSNM=3, HYSTSEP=80！BSPWR ：表示在BCCH信道上基站发射功率，在定位算法中此值用作参照点！BSTXPWR ：表示在非BCCH信道上的基站发射功率，在定位算法中用作参照点！BSRXMIN ：表示MS切入该小区的最低上行信号强度门限！BSRXSUFF：表示基站能接收的足够的信号强度！MSRXMIN ：表示MS切入该小区的最低下行信号强度门限！MSRXSUFF：表示手机能接收的足够的信号强度！SCHO ：表示是否允许在SDCCH上切换！MISSNM ：表示允许丢失的测量值的数目！HYSTSEP ：判别服务小区是高信号强度小区还是低信号强度小区的门限（在爱立信3算法中采用该参数）。

BSC级：RLLBC:SYSTYPE=GSM900,EVALTYPE=3;！EVALTYPE：定位算法各参数在实际应用中的意义：BSRXMIN、MSRXMIN：一个正常的定位过程，首先是判断邻区是否满足切入条件，即SS_DOWN>=MSRXMINAND SS_UP>=BSRXMIN,其中SS_DOWN=rxlev+BSTXPRW-BSPWRSS_UPn=min(P，MSTXPWRn)- (BSTXPWRn-SS_DOWNn)若满足此条件则进行下一步定位运算，否则在下一步的定位运算中排除此邻区。

功率控制培训讲义一、背景控制无线路径上的发射功率的目的是在不需要最大发射功率，就能达到较好的传输质量的情况下，降低发射功率。

这样做，既能保持传输质量高于给定门限，又能降低移动台和基站的平均广播功率，减少对其它通信的干扰。

功率控制分为上行功率控制和下行功率控制，上下行控制独立进行。

上行功率控制移动台（MS），下行功率控制基站（BTS）。

同一方向的连续两次控制之间的时间间隔由O&M设定。

功率控制包括移动台和基站的功率控制。

移动台功率控制的目的是调整MS的输出功率，使BTS获得稳定接收信号强度，以限制同信道用户的干扰，减少BTS多路耦合器的饱和度，降低移动台功耗；基站功率控制目的是调整BTS输出功率，使MS获得稳定接收信号强度，以限制同信道干扰，降低基站功耗。

基站动态功率控制目的是调整BTS输出功率，使MS获得稳定接收信号强度，以限制同信道干扰，降低基站功耗。

基站动态功率控制仅使用稳态功率控制算法。

实现功率控制有两种算法——0508功率控制算法和华为动态功率控制算法（简称0508算法和动态功控算法）。

二、功率控制过程1．移动台功率控制移动台功率控制分为两个调整阶段——Stationary稳态调整和Initial初始调整。

稳态调整是功率控制算法执行的常规方式，初始调整使用于呼叫接续最开始的时刻。

当一个接续发生，MS以所在小区的名义功率输出，（名义功率即在收到功率调整命令之前，MS发射功率为所在小区BCCH信道上广播的系统消息中MS 最大发射功率MS_TXPWR_MAX_CCH。

而如果MS不支持这一功率级别，则采用与之最接近的可支持的功率级别，如在建立指示消息中上报的MS类标Classmark所支持的最大输出功率级别）。

但因为BTS可同时支持多个呼叫，必须在一个新的接续中尽快降低接收信号强度，否则该BTS支持的别的呼叫的质量会由于BTS 多路耦合器饱和而恶化，并且另外小区的呼叫质量也会由于强干扰而受到影响。

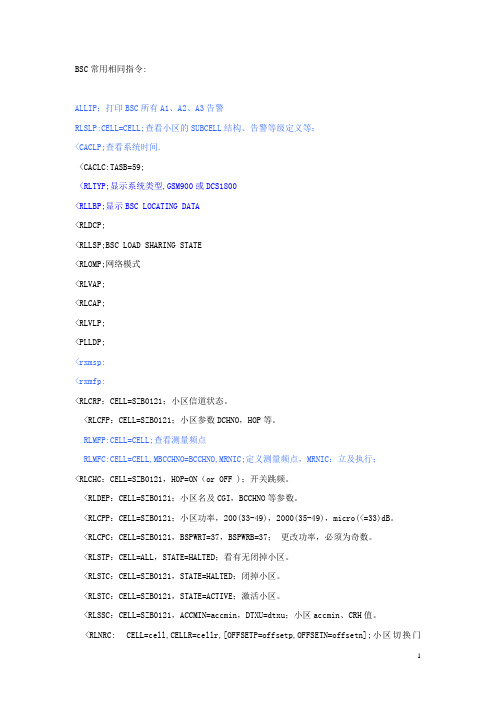

BSC常用相同指令:ALLIP；打印BSC所有A1、A2、A3告警RLSLP:CELL=CELL;查看小区的SUBCELL结构、告警等级定义等；<CACLP;查看系统时间.<CACLC:TASB=59;<RLTYP;显示系统类型,GSM900或DCS1800<RLLBP;显示BSC LOCATING DATA<RLDCP;<RLLSP;BSC LOAD SHARING STATE<RLOMP;网络模式<RLVAP;<RLCAP;<RLVLP;<PLLDP;<rxmsp:<rxmfp:<RLCRP：CELL=SZB0121；小区信道状态。

<RLCFP：CELL=SZB0121；小区参数DCHNO，HOP等。

RLMFP:CELL=CELL;查看测量频点RLMFC:CELL=CELL,MBCCHNO=BCCHNO,MRNIC;定义测量频点，MRNIC：立及执行；<RLCHC：CELL=SZB0121，HOP=ON（or OFF )；开关跳频。

<RLDEP：CELL=SZB0121；小区名及CGI，BCCHNO等参数。

<RLCPP：CELL=SZB0121；小区功率，200(33-49)，2000(35-49)，micro(<=33)dB。

<RLCPC：CELL=SZB0121，BSPWRT=37，BSPWRB=37；更改功率，必须为奇数。

<RLSTP：CELL=ALL，STATE=HALTED；看有无闭掉小区。

<RLSTC：CELL=SZB0121，STATE=HALTED；闭掉小区。

<RLSTC：CELL=SZB0121，STATE=ACTIVE；激活小区。

<RLSSC：CELL=SZB0121，ACCMIN=accmin，DTXU=dtxu；小区accmin、CRH值。

网优常用参数！LAYER ：小区分层，微蜂窝为1，普通小区为2！LAYERTHR ：小区层次的信号强度门限值！LAYERHYST ：小区层次的信号强度滞后值！PSSTEMP ：从高层次小区向低层次小区切换时的信号强度惩罚值！PTIMTEMP：从高层次小区向低层次小区切换时的时间惩罚值！ACCMIN ：手机允许接入系统的最低信号电平！CCHPWR ：手机接入控制信道的最大收发功率！CRH ：小区重选滞后值，用于LA改变时，防止因频繁LOCATION UPDATING，而增加SDCCH负荷。

！DTXU ：表示上行是否启用不连续发射，DTXU=1，启用，DTXU=2不启用。

！NCCPERM：允许MS对另一网络的信号进行测量。

！RLINKT ：下行链路中断计数器，当手机分配到一个SDCCH后，计数器值为RLINKT，手机成功接收SACCH信号后，此计数器减1，不成功接收SACCH信号后，此计数器加2，计数器为0后，手机拆线。

！CB ：表示小区是否被禁止接入，不影响切换。

！ACC ：表示被禁止接入此小区的MS级别，CLEAR表示所有手机都允许接入。

！MAXRET：表示手机上重复接入系统的最大次数。

！TX ：表示MS进入RACH的间隔。

！ATT ：表示是否允许手机将开机或关机信息通知系统。

！T3212 ：表示手机周期登记时间，时间单位为0.1小时。

！CBQ ：小区禁止资格，与CB配合，定义小区选择或小区重选时的优先级。

!PMARG : 功率附加值!SDCCHREG：表示SDCCH功率是否允许动态控制。

!SSDESDL ：理想的下行信号强度，单位：dBm，取负值。

!SSLENDL ：下行信号强度滤波器长度，单位：SACCH周期（480ms）。

!QLENDL ：下行质量滤波器长度，单位：SACCH周期（480ms）。

!REGINTDL：下行动态功率控制的时间间隔，单位：SACCH周期（480ms）。

!BSPWRMIN：表示非BCCH频率的最小的BTS发射功率。

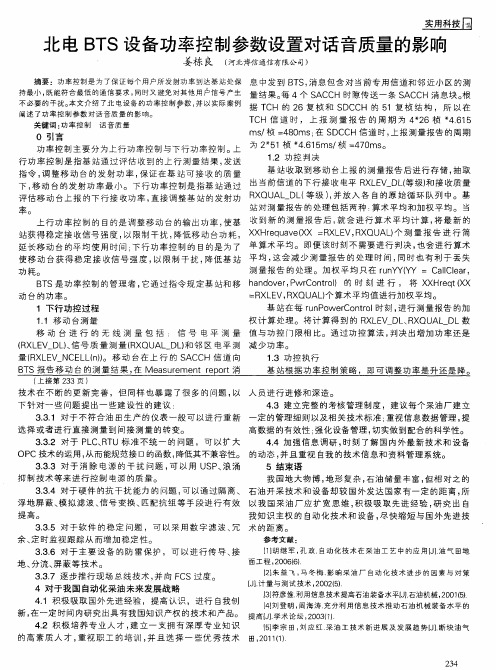

北电BTS设备功率控制参数设置对话音质量的影响摘要：功率控制是为了保证每个用户所发射功率到达基站处保持最小，既能符合最低的通信要求，同时又避免对其他用户信号产生不必要的干扰。

本文介绍了北电设备的功率控制参数，并以实际案例阐述了功率控制参数对话音质量的影响。

关键词：功率控制话音质量0 引言功率控制主要分为上行功率控制与下行功率控制。

上行功率控制是指基站通过评估收到的上行测量结果，发送指令，调整移动台的发射功率，保证在基站可接收的质量下，移动台的发射功率最小。

下行功率控制是指基站通过评估移动台上报的下行接收功率，直接调整基站的发射功率。

上行功率控制的目的是调整移动台的输出功率，使基站获得稳定接收信号强度，以限制干扰，降低移动台功耗，延长移动台的平均使用时间；下行功率控制的目的是为了使移动台获得稳定接收信号强度，以限制干扰，降低基站功耗。

bts是功率控制的管理者，它通过指令规定基站和移动台的功率。

1 下行功控过程1.1 移动台测量移动台进行的无线测量包括：信号电平测量(rxlev_dl)、信号质量测量(rxqual_dl)和邻区电平测量(rxlev_ncell(n))。

移动台在上行的sacch信道向bts报告移动台的测量结果，在measurementreport消息中发到bts，消息包含对当前专用信道和邻近小区的测量结果。

每4个sacch时隙传送一条sacch消息块。

根据tch的26复桢和sdcch的51复桢结构，所以在tch信道时，上报测量报告的周期为4*26桢*4.615 ms/桢=480ms；在sdcch信道时，上报测量报告的周期为2*51桢*4.615ms/桢=470ms。

1.2 功控判决基站收取到移动台上报的测量报告后进行存储，抽取出当前信道的下行接收电平rxlev_dl(等级)和接收质量rxqual_dl（等级），并放入各自的原始循环队列中。

基站对测量报告的处理包括两种：算术平均和加权平均。
