扫描电镜基本操作 1、进样后，等待电镜抽真空，当真空读数小于5E-04，开启电子枪，打开观察Observation （点击按钮ON 变绿色），点击操作台上ACB （自动白平衡），WD 调到10.0mm （CL 要调到14.1mm ），移动操作球（X,Y ， 或使用鼠标右键选取点击位置到屏幕中心），找到观察样品表面，将放大倍数调大，旋转操作球的旋钮调整Z 轴到合适的观察距离使得画面清楚（注意Z 轴动态，不要超过2mm ，操作球旋钮调整Z 轴的速率跟放大倍数成反比）。
2放大倍率旋钮顺时针可将样品放大至需要的倍数，反复调整焦距，使样品表面尽量清楚（可找到样品表面的裂缝或突起作为参照物）。
若画面还不清楚，可先放大到较高倍率（1万倍以上）反复调整像散x 、y 及焦距至影像清楚，直至影像清晰后再切回所需倍率。
3、进行上述操作后，若图像仍不清楚，可点击操作面板上的WORB 模式进行对中操作，此时面板上的WORB 和ALIGN 灯会持续闪烁，此时画面应像心脏一样跳动，若左右或上下晃动需调整像散的X ，Y ，调好后点STIG 会取消对中模式，反复切换对中模式和像散模式，结合焦距进行图像调整。
4、扫描模式：快速扫描模式QUICK VIEW （QUICK 1移动快, 再点一下显示屏上可看到变成QUICK 2），在LED （二次电子图像）模式下，移动或者调焦距需在QUICK 1模式下。
慢速扫描模式FINE VIEW （FINE 1移动慢但成像较好，FINE 2照相的速度），在BED-C （背散射模式）或CL(阴极发光模式)下可切换到FINE 1模式下观察或移动。
5、LED （二次电子图像）模式是观察样品的表面形貌；BED-C （背散射）模式代表了样品的成分，颜色不同成分不同。
鼠标左键点LED 可在下拉列表中切换。
切换前，需在右下角SRBE 前点对号把背散射探头送进去。
在BED-C （背散射模式）下可慢慢旋转BRIGHTNESS 和CONTRAST 来调节亮度和对比度，若图像模糊可把对比度和亮度调大，若图像中亮的太亮看不清内部结构可把对比度和亮度同时稍调低。
扫描电镜操作手册扫描电镜操作手册一、目的本操作手册旨在为使用扫描电镜（Scanning Electron Microscope，简称SEM）的用户提供操作步骤和指南，以确保仪器的正确使用和延长其使用寿命。
二、操作步骤1、准备样品：根据SEM的要求，准备需要观察的样品。
确保样品具有足够的稳定性和导电性。
2、打开仪器：按顺序打开SEM的电源开关，并确保仪器稳定运行。
3、选择工作模式：根据样品的特性选择适当的工作模式（如高分辨率、低分辨率等）。
4、调整工作参数：根据需要，手动设置电子束加速电压、扫描速率、扫描分辨率等参数。
5、安装样品：将样品固定在样品台上，确保其稳定不动。
6、聚焦和校准：通过操作台面上的按钮或软件界面，调整电子束的聚焦位置和校准参数，确保图像的清晰度和准确性。
7、观察和记录：启动扫描过程，观察样品的微观结构，并使用计算机软件记录观察到的图像。
8、调整和优化：根据需要，对扫描参数进行调整和优化，以获得更好的图像质量。
9、关闭仪器：在完成观察后，按顺序关闭SEM的电源开关，并确保仪器完全停止运行。
三、注意事项1、在操作SEM之前，请务必阅读并了解仪器的操作手册和安全规范。
2、确保SEM的工作环境干燥、清洁，并避免强磁场、振动的干扰。
3、在安装和移动样品时，请避免与仪器碰撞，以免损坏设备。
4、在操作过程中，请勿将身体任何部位置于仪器内部，以防意外伤害。
5、若遇到任何操作问题，请及时联系专业人员进行处理。
四、维护与保养为了保持SEM的性能和延长其使用寿命，建议定期进行以下维护与保养工作：1、清洁真空系统：定期清洗或更换真空系统的组件，以确保仪器在高真空状态下运行。
2、检查电子枪：定期检查电子枪及其组件，确保其正常工作。
如需要，请更换老化的组件。
3、校准和调整：定期进行仪器的校准和调整，以保证图像的准确性和清晰度。
4、更换消耗品：根据需要，更换老化的真空泵油、过滤器等消耗品。
5、软件更新：定期更新SEM的软件系统，以确保其兼容性和稳定性。
扫描电镜基本操作扫描电子显微镜（Scanning Electron Microscope，SEM）是一种高分辨率的显微镜，可以对样品表面进行扫描，获得高清晰度、高放大倍数的图像。
下面将介绍扫描电镜的基本操作流程。
1.准备工作：a.打开电镜室门，确保电镜室的温度和湿度处于适宜范围内。
b.穿戴好实验室所需的个人防护装备，如手套、护目镜和实验服等。
c.打开电镜主机的电源，等待电镜系统启动完成。
2.样品制备：a.选择适当的样品，并将其切割成小块，大小约为2-5毫米。
b.将样品固定在样品架上，并使用导电胶固定好。
c.将样品架放入样品台的样品仓中，并调整好样品的位置。
3.调节参数：a. 调节电子束对准仪（Electron Beam Alignment）：使用电子束对准仪对电子束进行调节，使其准直，并使束斑圆形对称。
b.调节电镜放大倍数：根据样品的大小和需要的分辨率，选择合适的放大倍数。
c. 调节工作距离（Working Distance）：调节样品与电子枪的距离，以获得最清晰的图像。
4.图像获取：a. 打开电子枪（Electron Gun）和电子镜（Objective Lens），调节电子束的亮度和对比度，使图像清晰可见。
b.调节扫描线圈和透镜电流，根据需要调整图像的聚焦和深度。
c.使用电子束扫描样品表面，通过检测电子的散射信号，生成图像。
d.调整扫描速率和扫描模式，以获得更多的图像细节。
5.图像处理：a.将图像转移到计算机上，进行存储和分析。
b.使用图像处理软件对图像进行增强、增加对比度、调整亮度等操作，以改善图像质量。
c.使用测量工具对图像中的尺寸、表面形貌等进行检测和分析。
6.清洁和保养：a.使用真空泵或气体吹枪等清理系统内的灰尘和杂质，以保持显微镜的清洁。
b.对电子枪和电子镜等关键部件进行定期维护和清洁，以保证其正常运行和寿命。
以上是扫描电子显微镜的基本操作流程。
在实际操作中，还需要根据具体的样品和要求进行一些细微的调整和处理。

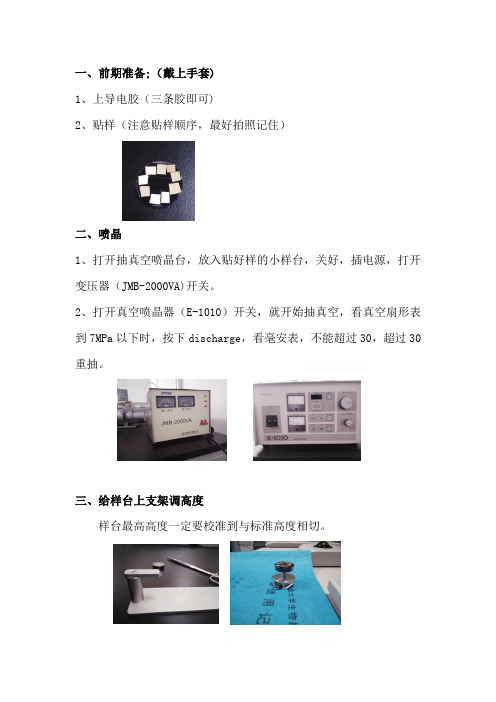

一、前期准备;（戴上手套)
1、上导电胶（三条胶即可)
2、贴样（注意贴样顺序，最好拍照记住）
二、喷晶
1、打开抽真空喷晶台，放入贴好样的小样台，关好，插电源，打开变压器（JMB-2000VA)开关。
2、打开真空喷晶器（E-1010）开关，就开始抽真空，看真空扇形表到7MPa以下时，按下discharge，看毫安表，不能超过30，超过30重抽。
三、给样台上支架调高度
样台最高高度一定要校准到与标准高度相切。
四、放入设备测试
1、按AIR(待听到蜂鸣声）---拔出真空交换台---推进黑色旋钮杆---放入样台----黑色旋钮杆（lock）----按EVAC(待听到蜂鸣声）-----按open----推进黑色旋钮拉杆到顶----旋转黑色旋钮unlock再拔出-----按close。
（注：放入的样台会逆时针旋转90度）
2、看设备中真空度，直到“LE -3”
3、打开电脑中左上角的“on”，弹出对话框点击“OK”
五、扫描图
注：“fsa11”点击切换到“fsa12”；“ABC”自动调亮度；
“H/L”高低倍切换
1、在”show panal”中“stage”找好样的位置分别标记。
2、调好倍数，搜索所需位置，按“fas12”+“1280”保存图片。
保存好后按“RUN”,B 按一下“Fas12”使其变为“Fas11”，继续搜索保存。
3、结束后拷贝到CD，点击左上角“off”，再点击右上角“home”，方可取出设备里的试样。
六、取样步骤
“open”---“一手扶，一首推”黑旋钮杆----旋钮杆旋到“lock”，拔出---按“close”---按“air”---卸下样台，清理好。
电子显微镜标准操作规程1．目的建立电子显微镜标准操作规程，为了使操作者操作电子显微镜更规范、更精确。
2．范围适用于电子显微镜标准操作规程。
3．职责操作者。
4．规程4.1 将制备好的样品固定在样品架上，将样品台每个手柄调节至标准位置，打开AIR待预抽室放大气后装上样品。
推紧，预抽室门按下EVAC键抽真空，待SEC、high灯亮后打开手动阀MV1后关闭MV1。
4.2 核样时，将所有旋钮调节至标准位置，打开手动阀MV1，取出样品，关闭MV1重复第一步。
4.3 打开主机面板上display power开关，接通操作系统开关，按照计算工机提示进入windows操作界面。
4.4 点击桌面上的PC—SEM文件，进入扫描电镜操作平台。
4.5 打开Lock开关，拨向Aout open方向，点击SEN操作界面上的Vacc 打开高压对话框。
将电流在10uA的位置上，电压可根据样品自由调节。
4.6 有图像数据点击speed3，点击M键，关闭Image窗口选择yes，确定存储路径，点击save完成图像的抓取。
4.7 注意事项4.7.1 核样品时样品只能在X方向上平行滑动，不能旋转等。
4.7.2 粉末样品测试前必须确定其粘结的牢固程度，禁止悬浮颗粒进入显微镜。
剩余包装材料处理程序、目的：建立剩余包装材料处理程序，使剩余包装材料的处理正确、规范，防止错药、混药事故发生。
二、适用范围：适用于剩余包装材料的处理。
三、责任者：工艺员包装班班长、仓库保管员、QA质监员，生产部质检员。
四、程序：1 每批产品包装完成后，对未用完的包装材料进行清理，将已盖批号或有效期和未盖批号、有效期的包装材料分别存放，分别处理。
2 对已盖批号、有效期的包装材料的处理：对标签、说明书、合格证及大、中、小盒一律销毁，并做好销毁记录，负责销毁人及监督销毁人员均要签字；销毁记录见《包装材料销毁记录》（编码：RD0104500）（附件1）；3 对于未加盖批号有效期的包装材料的处理：3.1 对未加盖批号但有质量问题的包装材料在质量监督员监督下销毁。
电镜操作流程(基本操作)到待机状态（黄色按钮）；1.切到开机状态（绿色按钮），计算机启动；2.打开SmartSEM软件；3.输入用户名：System，密码；4.确保样品干燥，不会脱落。
若样品为粉粘在碳胶带上后，须用洗耳球吹掉未粘牢的粉末；5.记录样品的形状及位置；6.Detectors标签下，开TV，检查样品台，放气时样品台应会自动下降，留意是否会碰到周围探头；7.Vacuum标签下，点击VENT，等待5分钟，拉开舱门；8.戴无尘手套更换样品；9.留意舱门上的橡皮圈是否脱落，关上舱门；Vacuum标签下，点击PUMP，待真空就绪，打开TV，移动样品台，目测升至适的工作距离（6mm），平移对样品。
开Stage Navigation帮助定位。
10.在Gun标签下打开Filament 和EHT11.定位样品上感兴趣位置，小倍数粗聚焦，粗消像散，调节亮度和对比度；12.放大后细聚焦，细消像散，调节亮度和对比度；13.Scanning标签下Freeze图像，图像上点击鼠标右键→Send to→Tiff file，设置文件夹，取文件名，设置文件名后缀，点Save，同一样品图片再次存储，直接点击工具栏上按钮，存储结束后，点击unfreeze，继续采集下一图片114.用结束后，按如下步骤关闭电镜：抽好真空关闭Filament和EHT（Gun 标签下），关闭SmartSEM和EMserver彻底关闭电脑，切换到黄灯，切换到红灯。
15登记使用者姓名和使用时间成像小技巧●Ctrl＋Tab可以定位成像位置●选区扫描，调Stigmation X、Y和聚焦，至图像最清晰。
●Aperture面板上，选上Wobble，手调Aperture X和Y，使图像不水平晃动，完成后取消Wobble。
●景深模式可获得高景深图像。
●EHT越高，电子穿透深度越大；导电性差的样品，建议使用低电压测试，如有特殊需要再升高电压测试。
电压调整后一般需要重新聚焦消像散。
扫描电镜操作流程操作扫描电镜是一项需要仔细操作和准确实施的过程。
以下是一份详细的扫描电镜操作流程，请按照顺序操作。
1. 准备工作在进行扫描电镜操作之前，您需要做一些准备工作。
首先，确保扫描电镜的工作环境整洁，没有灰尘或杂物。
然后，检查电镜的供电情况和仪器状态，确保电源正常连接并处于稳定状态。
2. 样品制备选择您要观察的样品，并进行适当的制备。
具体制备步骤会因不同的样品类型而有所不同，但一般包括固定样品、切片和上样。
确保样品处理过程中遵循相应的安全规范，并使用适当的工具和试剂。
3. 装载样品将制备好的样品装入扫描电镜样品室。
这一步需要小心操作，以免损坏样品或者导致其他问题。
确保样品正确而稳定地安装在样品台上，并避免触碰到样品表面。
4. 调整仪器参数在开始观察前，您需要调整扫描电镜的一些参数，以获得最佳观察效果。
首先，调整电子束的加速电压。
根据您的样品类型和需要观察的细节，选择适当的加速电压。
然后，调整电子束的聚焦和对准，以确保电子束能够准确地照射到样品表面。
5. 图像获取调整好仪器参数后，您可以开始进行图像获取。
使用扫描电镜软件控制图像采集过程。
在获取图像前，确保样品所在区域是清晰可见的，并根据需要选择适当的放大倍数。
同时，确保在图像获取过程中保持仪器的稳定性，避免外部干扰。
6. 数据分析与保存当您获得一组满意的图像后，可以对这些图像进行进一步的分析。
使用扫描电镜软件可以进行图像增强、测量、标记等操作。
根据您的需要，对图像进行必要的分析，并将结果进行记录和保存。
7. 清理与关闭当完成扫描电镜操作后，确保对实验环境进行清理。
处理好使用过的化学试剂和样品残留物，并将仪器内外部进行清洁。
断开电源，并依据实验室的相关规定进行仪器关闭。
通过遵循以上流程，您可以顺利进行扫描电镜操作，并获得准确可靠的结果。
请确保在操作过程中保持耐心和仔细，以确保实验的成功进行。
