烟道挡板门施工方案示范文本

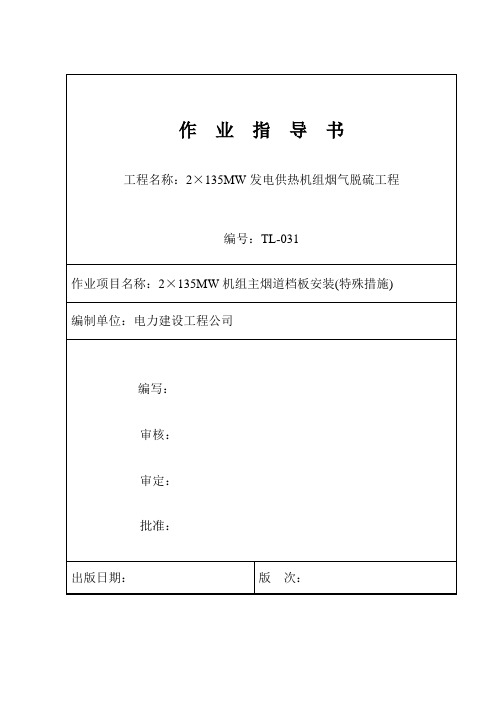

作业指导书工程名称：2×135MW发电供热机组烟气脱硫工程编号：TL-031作业项目名称：2×135MW机组主烟道档板安装(特殊措施) 编制单位：电力建设工程公司编写：审核：审定：批准：出版日期：版次：目录1. 适用范围2. 工程概况3. 作业人员的资格和要求4. 施工方法5. 安全文明施工措施1. 适用范围本作业指导书仅适用于2×135MW发电供热机组烟气脱硫工程中的主烟道改造工程。

2. 工程概况2×135MW机组已投入商业运营，本次改造是在一台机组停运的工况下进行的。

改造的主要工作为1#、2#锅炉烟道各加装一只烟气挡板门和原烟道挡板门、2#锅炉烟道加装一只净烟道挡板门，并对烟气挡板门至烟囱的烟道进行防腐（非我方施工范围，其措施由苏源环保另行组织编制）其停机时间为18天，因此，改造工作应在18天内完成。

3. 作业人员资格要求3.1施工负责人必须具有丰富电力建设(特别是锅炉检修)经验的施工人员担任。

3.2施工人员在施工前必须认真熟悉设备图纸及其技术要求、说明书以及有关规程规范，参加施工前的安全、技术、质量交底，并熟悉和掌握其安装方法和工艺要求。

3.3进入烟道的作业人员应经过详细针对性的安全教育和安全技术交底。

3.4施工作业人员必须按图纸、有关规程规范和作业指导书的要求进行施工。

在施工过程中对有疑问不清楚之处及时反馈给技术人员，不得盲目施工。

4. 施工方法4.1施工准备4.1.1人员准备：施工前相关人员应全部到场并各自就位4.1.2工作票准备：施工前应办理好检修工作票并确认各项安全措施均已执行完毕。

4.1.3设备、机具、材料准备：、法兰、150t履带吊、焊机、制作好的烟道组件a) 烟气挡板及配套法兰、制作的烟道短管（长度400mm，须另行加工）2月2日全部到现场b) 原烟道短管、原烟道挡板门配套法兰及封板2月2日到现场c) 吊装用150t履带吊2月2日到位d) 作业用焊机2月2日到位e) 氧、乙炔瓶及皮带等工器具2月2日到位4.2施工方法4.2.1按施工要求在施工区域内搭设脚手架4.2.2拆除烟气挡板及原烟道接口处的保温层4.2.3按烟气挡板及配套法兰、烟道短管构成的组件长度略长100mm割除烟道；按原烟道接口尺寸在烟道上开口4.2.4用150t履带吊将烟气挡板及配套法兰、烟道短管构成的组件吊放于烟道上4.2.5准备以烟道长、宽为长度的10#槽钢各两根。

一、工程概况本工程为某住宅楼烟道施工项目，位于XX市XX区XX街道，建筑总面积为XX万平方米，共有XX栋住宅楼，每栋楼设有厨房和卫生间，共计XX个烟道出口。

烟道设计要求为砖混结构，采用耐高温、防火性能好的材料。

二、施工准备1. 施工组织成立专门的烟道施工小组，由项目经理、技术负责人、施工员、质检员等组成，明确各自职责，确保施工顺利进行。

2. 材料准备（1）砖：选用耐火、抗高温的黏土砖，尺寸为240mm×115mm×53mm。

（2）水泥：选用32.5级普通硅酸盐水泥。

（3）砂：中粗砂，细度模数为2.5～3.0。

（4）钢筋：采用HPB300级钢筋，直径为6～8mm。

（5）防水材料：采用SBS改性沥青防水卷材。

3. 施工设备（1）搅拌机：用于搅拌水泥砂浆。

（2）砖夹：用于砌筑砖块。

（3）水平尺：用于检查烟道水平度。

（4）线锤：用于检查烟道垂直度。

（5）切割机：用于切割钢筋。

三、施工工艺1. 烟道定位根据设计图纸，确定烟道位置，并标出砖墙厚度、烟道出口位置等。

2. 钢筋绑扎根据设计图纸，绑扎钢筋，确保钢筋间距、直径符合要求。

3. 砌筑砖墙（1）首先，在烟道位置处挖出砖墙基础，深度应满足设计要求。

（2）将钢筋绑扎在基础上，确保钢筋与基础牢固连接。

（3）开始砌筑砖墙，砖块应平整、垂直，砌筑过程中应随时检查水平度和垂直度。

（4）砖墙砌筑完成后，进行抹灰，确保砖墙表面平整、光滑。

4. 防水施工（1）在烟道出口处，铺设防水材料，确保防水层与砖墙连接牢固。

（2）防水层铺设完成后，进行密封处理，防止雨水渗透。

5. 烟道检查（1）检查烟道水平度和垂直度，确保符合设计要求。

（2）检查砖墙砌筑质量，确保砖墙表面平整、光滑。

（3）检查防水层施工质量，确保防水效果良好。

四、施工质量控制1. 施工过程中，严格按照设计图纸和施工规范进行施工。

2. 加强施工人员的技术培训，提高施工质量。

3. 施工过程中，严格执行验收制度，确保工程质量。

第一部分现场组装及安装步骤1总述1.1挡板门主要部件(a)挡板门门体(b)密封蝶阀结构（单挡板门无）(c)连杆传动机构(d)定位锁紧装置(e)电动或气动执行机构1.2进、出口、旁路挡板门与膨胀节和反法兰的连接方式请参考总图及设计院图纸2现场组装及调试第一步门体的现场组装与调试1）、挡板门门体结构（如分段）现场组装焊接前请仔细阅读有关图纸2）、按照各个挡板门的尺寸准备组装支架和足够大的场地（尽量选择方便挡板门起吊移动到安装固定位置的场地），组装支架应牢固可靠，将钢丝绳穿过挡板门两侧的吊耳孔，用吊车分别将各个挡板门结构分段按照图纸位置缓慢平整安放于支架上，将挡板门分段连接起来，调整好后将螺栓拧紧，并将挡板门焊接为一个整体(平整度为±2mm)，在组装过程中注意保护好叶片，谨防碰撞。

挡板门的组装工作完成后仍限位固定于支架上，继续安装以下部件。

第二步密封蝶阀的安装（如有）1）、密封蝶阀见下图：2）、在长轴侧检查，进、出口及旁路挡板门密封蝶阀管道内挡片完全打开状态下，挡片应完全关闭。

进、出口及旁路挡板门密封蝶阀管道内挡片完全关闭状态下，挡片应完全打开。

第三步连杆传动机构的安装与调试将挡板门上各个叶片的锁紧装置松开，仔细阅读相关图纸，安装好连杆机构部件，转动连接杆使每个转动臂处于叶片完全关闭状态。

安装好连杆传动机构后，手动调试，将叶片打开，观察连杆机构和叶片是否同步、碟阀挡片是否同步关闭，若不同步应调节并紧螺母以调节连杆距离，直到同步为止。

再将叶片关闭到位，检查叶片的密封挡片和密封筒是否压紧密封，有必要时需调整。

第四步定位锁紧装置的调试1）、为了防止叶片开、关过程中损坏密封挡片，对挡板门非驱动轴的转臂进行叶片开、关到位的限位和吊装状态的锁紧，对驱动轴的转臂在叶片关闭时进行锁紧。

2）、用手动调试时注意调整限位螺栓的高度，防止叶片关过位，产生叶片密封挡条及碟阀挡片的破坏。

在吊装状态应将转臂调节到与门框架成5°状态锁紧，以使密封构件处于松弛状态而不至于因为门体吊装变形被破坏。

住宅烟道工程施工方案范本一、工程概述住宅烟道工程是保障建筑物内部通风和烟气排放的重要设施，其施工方案需严格符合相关法律法规和标准要求，确保施工质量和安全。

本工程施工方案将详细介绍施工工艺、质量控制及施工安全保障措施。

二、施工单位及人员施工单位：【施工单位名称】施工负责人：【负责人姓名】施工队长：【队长姓名】施工人员：【施工工人名单】三、施工工艺流程1. 接受验收：施工单位接到施工任务后，要及时与业主或设计方进行沟通，确定施工计划和合理工期，并对现场进行实地勘察，了解现场环境和具体要求。

2. 材料准备：按照设计要求和规范选用适当的材料，确保砖瓦、沙浆、水泥等材料的质量，并确认施工机械的完好性。

3. 烟道筑砌：根据设计方案和施工图纸要求，进行烟道筑砌工程，保证烟道的结构牢固、尺寸准确，砖与砖之间的缝隙均匀，砂浆填充密实。

4. 防水施工：在烟道内壁和外墙进行防水处理，确保烟道不受雨水浸泡，避免砖瓦开裂和腐蚀。

5. 烟囱设备安装：按照设计图纸要求，安装烟囱设备，确保设备连接牢固，通风、烟气排放顺畅。

6. 完工验收：施工完成后，进行工程竣工验收，保质保量地完成烟道工程。

四、质量控制措施1. 严格按照设计要求和规范进行施工，确保施工质量符合国家标准；2. 保证施工材料的质量，严格按规定比例混合沙浆、水泥等，保障砌砖结实、砂浆均匀，防止出现空鼓和裂缝；3. 对施工过程进行全程监督，保证施工质量和进度；4. 确保焊接质量，焊接工作必须按照相关规范进行，保证焊接点结实牢固，不得有瑕疵。

五、施工安全保障措施1. 严格执行安全作业制度，提高工人的安全意识；2. 严格遵守有关劳动保护和安全生产的法律法规，配备必要的安全防护用品；3. 对施工现场进行安全检查，消除安全隐患，保证无事故施工；4. 提供必要的应急救护设施，确保在发生意外情况时能够及时处理。

六、验收交付1. 施工完成后，由建设单位进行初步验收；2. 确认无误后，填写竣工验收表，工程验收合格；3. 完成交付手续，与业主进行移交，确保工程完好交付。

目录一、工程概况.................................. 错误!未定义书签。

二、编制根据.................................. 错误!未定义书签。

三、编制阐明.................................. 错误!未定义书签。

四、重要更新设备清单.......................... 错误!未定义书签。

五、重要技术措施.............................. 错误!未定义书签。

六、更新施工环节.............................. 错误!未定义书签。

七、吊装管理体系.............................. 错误!未定义书签。

八、技术及质量规定............................ 错误!未定义书签。

九、安全技术措施.............................. 错误!未定义书签。

十、重要施工机械及器具........................ 错误!未定义书签。

十一、劳动力安排.............................. 错误!未定义书签。

十二、附件.................................... 错误!未定义书签。

一、工程概况本工程为#2炉脱硝改造工程配套之锅炉烟气挡板门更新工程，本次欲更新旳烟气挡板门为2组，共8只，总计质量为9.5吨，平均每片质量约为1.2吨，本方案是将原烟气挡板门割除并吊至地面，将新挡板门分片吊装至安装位置，然后再在生产厂家技术员指导下，根据规范规定重新安装。

考虑到施工经济性和安全性，采用D1100塔吊为主吊，辅以5吨卷扬机进行配合吊架施工。

为了保证本设备安装施工有计划、有环节、安全、顺利、保质保量地进行，综合考虑施工成本、工期等原因，结合我司旳详细状况，特编制本方案。

隧道烟道板施工方案1. 引言本文档旨在详细描述隧道烟道板的施工方案。

隧道烟道板是用于隧道内部火灾排烟和通风的重要工程构件。

本方案介绍了隧道烟道板的施工流程、施工材料和装配方法，旨在确保施工过程安全可靠，保证隧道安全运营。

2. 施工流程2.1 准备工作在施工前，需要进行准备工作，包括以下步骤：•清理施工场地，并确保场地平整；•确定烟道板施工区域，并进行标定；•检查施工材料的数量和质量，确保供应充足；•准备必要的施工设备和工具。

2.2 安装支撑结构在施工过程中，首先需要进行支撑结构的安装，以保证烟道板的稳定性和安全性。

具体步骤如下：1.根据设计要求和标定线，安装烟道板支撑架，确保其牢固可靠；2.检查支撑结构的水平度和垂直度，并进行必要的调整；3.验证支撑结构的稳定性和承载力，确保能够承受烟道板的重量和风压力。

2.3 安装烟道板在进行烟道板的安装之前，需要进行下述准备工作：1.检查烟道板的数量和尺寸，确保与设计要求相符；2.清洁烟道板接口，并确保其平整无杂物；3.验证烟道板的防火性能和耐高温性能。

接下来是烟道板的具体安装步骤：1.将烟道板从顶部逐层安装至底部，保持板与板之间的间隙符合设计要求；2.使用螺栓或焊接等方式将烟道板与支撑结构连接，并确保连接牢固；3.检查烟道板的水平度和垂直度，并进行必要的调整；4.完成烟道板的安装后，进行最终的检查和验收。

2.4 优化施工效果在完成烟道板的安装后，应进行优化工作，以确保施工效果的最佳化。

具体步骤如下：1.清理施工现场，清除所有施工垃圾和杂物；2.进行施工质量检查，确保烟道板的安装符合要求；3.编制详细的施工记录和报告，包括施工过程中的问题和解决方案；4.与相关部门进行沟通，核实施工结果和验收标准。

3. 施工材料3.1 烟道板材料•隧道烟道板采用耐高温、防火的岩棉板；•板材规格：厚度为10cm，宽度为1.2m，长度根据实际需要定制。

3.2 支撑结构材料•支撑结构采用抗腐蚀、耐高温的钢材；•钢材规格：直径4cm，长度根据实际需要定制。

XXXX有限公司一期2×660MW机组烟气超低排放改造（EPC）工程（脱硫）烟道预制安装施工方案编写: 刘帅审核：凌海峰批准：于帅XXXX集团有限公司芜湖项目部2017年01月目录一、编制依据 (1)二、工程概况 (1)三、主要工程量 (2)四、人员机具计划 (3)五、施工准备工作 (4)六、图纸及相关技术文件要求 (5)七、加工制作步骤及主要措施 (6)八、吊装作业程序及措施 (9)九、质量管理措施 (10)十、强制性条文 (11)十一、重大危险因素、环境因素及安全文明施工要求 (11)附表一：危险点、危险源的预控措施 (14)附表二：环境因素分析表 (15)附表三：烟道制作安装现场监督管理体系 (15)一、编制依据1.XXXX发电有限公司一期2×660MW机组烟气超低排放改造（EPC）工程施工图纸及技术要求；2.《火电厂烟气脱硫工程施工质量验收及评价规程》 DL/T5417-2009；3.《钢结构工程施工质量验收规范》GB50205；4.《火力发电厂焊接技术规程》DL/T 869－2004；5.GBJ46《建筑施工手册》（中国建筑工业出版社）；6.《建筑施工安全检查标准》JGJ59-2011；7.《电力建设安全工作规程（第1部分：火力发电厂）》DL5009.1-2014；8.《电力建设安全健康与环境管理工作规定》（2008-01-21）；9.《工程建设标准强制性条文》（电力工程部分）2011年版本；10.国家和行业有关职业健康安全、环境保护的法律法规及规范性文件；11.中国华电集团、中国华电科工集团有限公司有关职业健康安全、环境保护制度要求；12.华电芜湖公司有关职业健康安全、环境保护制度要求，华电环保分公司安全文明标准化手册。

二、工程概况芜湖公司1、2装机容量为2×660MW燃煤发电机组，脱硫系统采用石灰石-石膏湿法脱硫工艺、“一炉一塔”配置，采用德国比晓夫公司技术，脱硫吸收剂采用石灰石，脱硫副产物为二水石膏。

目录一、工程概况 (1)二、编制依据 (1)三、编制说明 (1)四、主要更新设备清单 (1)五、主要技术措施 (2)六、更新施工步骤 (3)七、吊装管理体系 (8)八、技术及质量要求 (8)九、安全技术措施 (9)十、主要施工机械及器具 (14)十一、劳动力安排 (15)十二、附件 (15)一、工程概况本工程为#2炉脱硝改造工程配套之锅炉烟气挡板门更新工程，本次欲更新的烟气挡板门为2组，共8只，总计质量为9.5吨，平均每片质量约为1.2吨，本方案是将原烟气挡板门割除并吊至地面，将新挡板门分片吊装至安装位置，然后再在生产厂家技术员指导下，根据规范要求重新安装。

考虑到施工经济性和安全性，采用D1100塔吊为主吊，辅以5吨卷扬机进行配合吊架施工。

为了保证本设备安装施工有计划、有步骤、安全、顺利、保质保量地进行，综合考虑施工成本、工期等因素，结合本公司的具体情况，特编制本方案。

二、编制依据1.《宁波北仑第一发电有限公司一期脱销改造工程施工组织设计》。

2.大型设备吊装工程施工工艺标准（SH/T3515—2003）3.起重工操作规程（SYB4112—80）4.《电力建设安全工作规程》（第1部分：火力发电厂）DL/5009.1-20025.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20016.《电力建设施工质量验收及评价规程》（第二部分锅炉机组篇）DL/T5210.2-20097.《建筑施工高空作业安全技术规范》JGJ80-918.《施工现场临时用电安全技术规范》JGJ46-20059．《建筑起重机械安全监督管理规定》建设部第166号令10.《北仑电厂安全管理规定》11.有关吊车及运输车辆的性能资料12.设备有关参数及厂家提供的安装图纸三、编制说明1.本次设备吊装选用的吊车为D1100塔吊和25吨汽车吊及5吨卷扬机；2.设备吊装前需要测试吊车工作区域地基的承压能力，看能否满足吊车的承载试验要求，若不满足，地基处理方案另出；3.吊车的拼装及拆卸工作由吊装作业承包商自行完成；四、主要设备清单及重量1. 烟道挡板门2组（散件共8片，每片重量约1.2吨）2. 挡板门连接法兰（80*80*6角铁）3. 执行机构2套（约300kg）五、主要技术措施5.1部件的标记1.根据挡板门组装及安装图纸，分别把8块挡板门按2组分别编好号。

烟道施工方案烟道是指用于排出烟气的通道，烟道施工方案是为了保证烟道的安全、高效运行而制定的一系列施工策略和步骤。

下面是一个大致的烟道施工方案，总共700字。

烟道施工方案一、施工前准备1. 确认施工的烟道位置和尺寸，进行现场勘察，并绘制详细的施工图纸。

2. 评估施工的风险，并采取相应的安全措施，包括建立安全防护措施、提供安全装备和培训工人等。

3. 购买所需的材料和设备，包括砖块、水泥、砂浆、烟道管道等。

4. 招募合适的施工团队，包括工程师、砖瓦工、电焊工等。

5. 确定施工的时间计划和进度安排。

二、施工步骤1. 清理施工区域，确保没有障碍物和杂物。

2. 使用尺子、水平仪等工具，按照施工图纸的要求，标示出烟道的位置和尺寸。

3. 使用钢筋刨子将烟道的外部砖墙刮平，并清除杂质。

4. 用水泥浆涂抹砖墙，以增加其牢固性和耐火性。

待水泥干燥后，进行下一步操作。

5. 用砂浆将砖块一层一层地铺砌起来，注意砖块之间的间隙要保持一致。

6. 在铺砌砖块的过程中，定期使用水平仪检查烟道的垂直度和水平度。

7. 烟道管道的连接部分使用专用的连接件进行固定，确保其密封性和稳固性。

8. 在烟道连接处安装适当的防火装置和防尘装置，以确保烟道的安全和正常运行。

9. 完成砖墙的铺砌后，对其进行打磨和涂抹防火漆，以提高其耐火性。

10. 检查烟道的整体质量和安全性，并进行相关测试，如烟道通风测试、密封性测试等。

三、施工后维护1. 针对烟道进行定期巡检和维护，确保其正常运行和安全使用。

2. 定期清除烟道内的积灰和积尘，以保持其通畅性和效率。

3. 定期检查防火装置和防尘装置的工作状态，如有损坏或失效的情况，及时更换或修复。

4. 注意烟道的保养和管理，如尽量避免烟道受潮、受损等情况，防止其出现结构性问题。

5. 如有需要，定期对烟道进行维修和加固，以确保其长期稳定运行。

总结：烟道施工方案需要在施工前进行充分的准备工作，包括确定位置和尺寸、评估风险、购买材料和设备等。

烟道施工方案烟道施工方案700字一、烟道施工方案的目的烟道施工方案的目的是确保建筑物内烟道的安全稳固，并满足相关的建筑规范和消防要求。

通过科学合理的施工，确保烟道在使用过程中的排烟功能正常、热能损失尽量减少、施工质量可靠，同时保证施工期间对周边环境的影响尽量减小。

二、施工方案内容1、施工准备针对烟道施工的特点，确定施工地点、施工时间、施工队伍、施工设备等，并制定相应的安全施工方案和施工计划。

2、材料选择根据烟道的用途、烟道内部温度和压力等要求，选择合适的材料进行施工。

常用的烟道材料有砖瓦、石材、混凝土、玻璃钢等。

3、烟道布置和尺寸设计根据建筑物的结构和使用要求，设计合理的烟道布置和尺寸。

烟道的布置应尽量避免大弯曲和死角，确保烟气顺利排出和热能传递效果良好。

4、烟道施工工艺（1）基础施工：对于烟道基础的施工，采用适当的基础材料，保证基础的平整和牢固。

（2）墙体施工：按照设计要求和施工工艺，准确地建造烟道的墙体结构。

墙体施工过程中，要注意砼的浇筑、拆模、养护等问题。

（3）烟道管道的安装：根据烟道尺寸和使用要求，选用合适的烟道管道进行安装。

烟道管道的安装应尽量避免漏烟和阻塞现象的发生。

（4）烟道的维护：烟道施工完毕后，要定期对烟道进行检查和维护，避免堵塞和损坏等情况的发生。

5、施工安全措施烟道施工过程中，要严格遵守相关的安全操作规程，提供必要的安全防护措施。

对使用的施工设备和材料进行检查和保养，避免事故的发生。

同时，要对施工现场进行管控，做好周边环境的保护工作。

三、施工方案的可行性分析1、施工方案的合理性：施工方案是否符合设计要求和相关施工规范，能否满足烟道使用的要求。

2、施工方案的经济性：施工方案所需的材料、设备和人力是否经济，施工成本是否合理。

3、施工方案的可操作性：施工方案是否具备实施条件，能否顺利地进行施工。

四、施工方案的实施步骤1、制定施工计划，明确每个施工步骤和工期。

2、提前采购和准备施工所需材料和设备。
