曲柄连杆机构故障诊断与检修

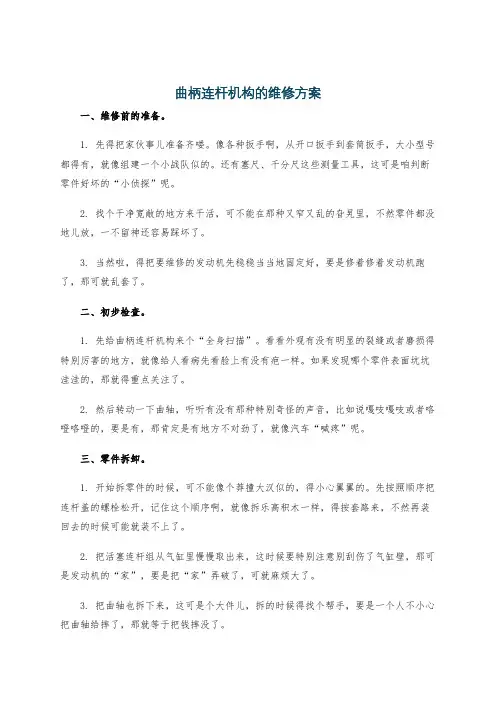

曲柄连杆机构的维修方案一、维修前的准备。

1. 先得把家伙事儿准备齐喽。

像各种扳手啊，从开口扳手到套筒扳手，大小型号都得有，就像组建一个小战队似的。

还有塞尺、千分尺这些测量工具，这可是咱判断零件好坏的“小侦探”呢。

2. 找个干净宽敞的地方来干活，可不能在那种又窄又乱的旮旯里，不然零件都没地儿放，一不留神还容易踩坏了。

3. 当然啦，得把要维修的发动机先稳稳当当地固定好，要是修着修着发动机跑了，那可就乱套了。

二、初步检查。

1. 先给曲柄连杆机构来个“全身扫描”。

看看外观有没有明显的裂缝或者磨损得特别厉害的地方，就像给人看病先看脸上有没有疤一样。

如果发现哪个零件表面坑坑洼洼的，那就得重点关注了。

2. 然后转动一下曲轴，听听有没有那种特别奇怪的声音，比如说嘎吱嘎吱或者咯噔咯噔的，要是有，那肯定是有地方不对劲了，就像汽车“喊疼”呢。

三、零件拆卸。

1. 开始拆零件的时候，可不能像个莽撞大汉似的，得小心翼翼的。

先按照顺序把连杆盖的螺栓松开，记住这个顺序啊，就像拆乐高积木一样，得按套路来，不然再装回去的时候可能就装不上了。

2. 把活塞连杆组从气缸里慢慢取出来，这时候要特别注意别刮伤了气缸壁，那可是发动机的“家”，要是把“家”弄破了，可就麻烦大了。

3. 把曲轴也拆下来，这可是个大件儿，拆的时候得找个帮手，要是一个人不小心把曲轴给摔了，那就等于把钱摔没了。

四、零件清洗和检查。

1. 把拆下来的零件都拿到清洗盆里好好洗个澡。

用专门的清洗剂，把那些油泥啊、杂质啊都洗得干干净净的，就像给它们做个大扫除一样。

2. 清洗完了就开始仔细检查。

用千分尺量量曲轴的轴颈，看看磨损量是不是在正常范围内。

如果轴颈变小了，那就像人的腿变细了，肯定支撑不住整个身体了，就得想办法修复或者换新的。

3. 再看看活塞，看看活塞裙部有没有磨损，活塞环的开口间隙是不是太大了。

如果活塞环的开口都能塞进去一个小指头了，那肯定是不行的，得换新的活塞环了。

4. 还有连杆，看看连杆有没有变形。

曲柄连杆机构的故障原因及检查⽅法2019-07-30曲柄连杆机构是发动机实现热能与机械能相互转换的主要机构。

其主要功⽤是将⽓缸内燃⽓作⽤在活塞顶上的压⼒转换为曲轴的转矩对外输出，并把活塞的往复直线运动转变为曲轴的旋转运动。

在发动机运转时，曲柄连杆机构的零部件承受⾼温、⾼压、⾼速摩擦和各种冲击负荷带来的损伤，导致发动机出现故障。

因此，在发动机修理时，要按要求对曲柄连杆机构零部件进⾏检修，以确保发动机正常⼯作。

曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组三部分组成。

机体组（也叫⽓缸体与曲轴箱组）。

由⽓缸体、曲轴箱、⽓缸盖、⽓缸套、⽓缸垫等不动部件组成;活塞连杆组由活塞、活塞环、活塞销、连杆等运动部件组成;曲轴飞轮组由曲轴、飞轮等组成。

⼀、曲轴轴承响1. 故障现象（1）当发动机的转速突然变化时，会听到明显⽽沉重的连续“RR”声，并伴有发动机抖动现象。

（2）发动机的转速升⾼，响声增⼤。

发动机负荷变化时响声明显。

2. 故障原因（1）曲轴轴承盖的螺栓松动。

（2）轴承间隙过⼤。

（3）轴承合⾦烧蚀或脱落。

3. 检查⽅法（1）提⾼发动机转速，在深踩加速踏板时，响声会随着转速升⾼⽽变⼤，改变转速的同时在轴承部位听其声⾳，其响声较⼤，出现沉重的“R、R、R”的响声，⽽且发动机有抖动现象。

（2）当轴承间隙过⼤时，机油的压⼒会显著下降。

（3）发动机刚启动时，因轴承与轴颈之间的油膜黏度较⼤，所以响声较⼩;随着发动机温度升⾼后，油膜黏度减⼩，⽽响声则会增⼤。

⼆、连杆轴承响1.故障现象连杆轴承响是⼀种较重⽽短促的⾦属敲击声。

中速时响声明显，⾼速时因其他杂⾳⼲扰等原因⽽不明显。

2.故障原因（1）连杆轴承盖的螺栓松动或折断。

（2）连杆轴承磨损严重，径向间隙过⼤。

（3）轴承合⾦脱落或烧蚀。

3.检查⽅法（1）发动机中速运转时，轻踩加速踏板有连续的敲击声，响声随着转速的升⾼⽽变⼤，随着转速降低⽽变⼩。

严重时，在发动机周围可以听到“嗒、嗒、嗒”的声⾳。

汽车发动机曲柄连杆机构常见故障诊断与排查
一、曲轴断裂
故障表现：曲轴断裂是一个非常严重的故障，常见于金属疲劳导致的断裂。

诊断与排查：
1. 检查曲轴是否有裂纹或损伤，特别是在曲柄与轴颈的连接处。

2. 确保曲轴的平衡达到标准，不平衡可能导致额外的应力。

3. 检查曲轴轴承和轴颈的磨损情况，过度磨损可能导致曲轴断裂。

二、连杆弯曲或断裂
故障表现：连杆弯曲可能会导致发动机振动或噪音，而连杆断裂则会导致发动机停止工作。

诊断与排查：
1. 检查连杆的直线度和弯曲度，确保其符合标准。

2. 检查连杆的轴承和衬套的磨损情况，过度磨损可能导致连杆断裂。

3. 检查连杆螺栓和螺母的紧固情况，确保其牢固。

三、活塞卡滞
故障表现：活塞卡滞会导致发动机运行不平稳，严重时可能导致发动机停机。

诊断与排查：
1. 检查活塞与缸套之间的间隙，确保其符合标准。

2. 检查活塞环的安装和磨损情况，确保其正常工作。

3. 检查机油的清洁度和粘度，不合适的机油可能导致活塞卡滞。

四、活塞环磨损
故障表现：活塞环磨损会导致发动机漏气和机油消耗增加。

诊断与排查：
1. 检查活塞环的磨损情况，特别是开口间隙和漏光度。

2. 检查活塞环的材料和硬度，确保其符合标准。

3. 检查缸套的磨损情况，过度磨损可能导致活塞环断裂。

五、缸体磨损
故障表现：缸体磨损会导致发动机漏气和压缩比下降。

诊断与排查：
1. 使用内窥镜检查缸体的磨损情况，特别是缸套和气缸壁。

曲柄连杆机构常见故障与检修英文回答：Crankshaft connecting rod mechanism is a common type of mechanism used in various machines and engines. It consists of a crankshaft, connecting rod, and piston. However, like any other mechanical system, it can experience faults and failures over time. In this article, I will discuss some common faults and their troubleshooting methods for the crankshaft connecting rod mechanism.One common fault in the crankshaft connecting rod mechanism is bearing failure. The bearings, which support the crankshaft and connecting rod, can wear out due to continuous friction and load. This can result in increased noise, vibration, and even engine damage if not addressed promptly. To troubleshoot this issue, the faulty bearings need to be replaced with new ones. It is important to ensure that the replacement bearings are of the correct size and material to ensure proper functioning of themechanism.Another common fault is misalignment of the crankshaft and connecting rod. This can occur due to improper assembly or wear and tear over time. Misalignment can causeexcessive stress on the connecting rod, leading to failure. To rectify this issue, the crankshaft and connecting rod need to be realigned using specialized tools and techniques. This may involve disassembling the mechanism and carefully aligning the components before reassembly.One more common fault is piston ring wear. The piston rings, which seal the combustion chamber and preventleakage of gases, can wear out due to high temperatures and continuous use. This can result in decreased engine performance and increased oil consumption. To fix this issue, the worn-out piston rings need to be replaced with new ones. It is important to choose rings of the correctsize and material to ensure proper sealing and performance.In addition to these faults, the crankshaft connecting rod mechanism can also experience issues such as crankshaftbending, connecting rod breakage, and piston pin failure. These faults can occur due to various reasons such as excessive load, poor lubrication, or manufacturing defects. Troubleshooting methods for these issues may involve repairing or replacing the faulty components.In conclusion, the crankshaft connecting rod mechanism can experience various faults and failures over time. It is important to regularly inspect and maintain the mechanism to prevent these issues. When faults occur, it is crucial to identify and troubleshoot them promptly to avoid further damage. By understanding the common faults and their troubleshooting methods, one can effectively maintain and repair the crankshaft connecting rod mechanism.中文回答：曲柄连杆机构是各种机器和发动机中常见的一种机构。

发动机曲柄连杆机构是引擎中最重要的零件之一，负责将活塞运转转化为引擎的动力。

由于长期运转及使用不当等原因，曲柄连杆机构也容易出现故障。

本文将介绍发动机曲柄连杆机构的常见故障及维修措施，以帮助人们更好地维护车辆。

一、故障种类1.连杆垂直间隙不足若连杆垂直间隙不足，就会导致引擎活塞与连杆受到无法消除的挤压力，从而出现回路、跑油等故障。

2.连杆螺栓脱落连杆螺栓一旦脱落，就会导致连杆脱离曲轴，引发额外的故障。

3.曲轴解体若曲轴不均衡，就容易发生断裂或开裂情况。

此时，就要进行更换或修理曲轴，否则会进一步损坏连杆和活塞。

4.连杆铜套磨损连杆铜套磨损也是常见故障之一，这是因为连杆铜套的磨损程度可能会影响连杆接触面形状。

这种故障影响某些受力部位的寿命和使用效果。

5.活塞环损坏活塞环主要承受活塞的热膨胀和油膜的润滑和密封作用。

若活塞环损坏，会严重影响引擎的性能和油耗，并有可能引发更严重的事故。

二、维修措施1.检查连杆垂直间隙检查连杆垂直间隙是保持引擎正常运转的重要工作。

对于垂直间隙不足的曲柄连杆机构，可以采用金属线或薄膜，将两个铜垫片插入找到的缝隙。

其目的是在提高间隙大小时，使螺钉迅速固定和扭紧。

2.更换连杆螺栓对于连杆螺栓脱落的情况，需要将其更换。

更换连杆螺栓是一个繁琐而且费用较高的工作，可以考虑使用更高质量的螺栓，并进行预防措施，如安装飞机锁和loctite。

3.修理曲轴若曲轴损坏或受损，需要进行修理或更换。

曲轴的价格较高，更换曲轴的工作较复杂。

如果曲轴出现了小故障，可以考虑进行更改和修复，并采取预防措施。

4.更换连杆铜套替换连杆铜套是另一个防止发动机出现故障的方法。

如果连杆铜套的磨损很严重，则只能将其更换为新的套子。

5.更换活塞环更换活塞环是一项需要提前准备的工作，因为活塞环的价格较高，更换工作较复杂。

可以考虑使用更高质量的活塞环保证其耐久性。

三、结论在维护发动机的过程中，维护曲柄连杆机构是非常重要的。

对于长期运转和使用不当等原因导致的曲柄连杆机构的故障，应采取相应的维修措施。

发动机曲柄连杆机构故障检测与排除方法目录发动机曲柄连杆机构故障检测与排除方法 (1)一、活塞敲缸诊断与排除诊断与排除 (2)二、活塞销响诊断与排除 (3)三、连杆轴承响诊断与排除 (4)四、整体式曲轴主轴承响诊断与排除 (4)五、曲轴轴向窜动发响诊断与排除 (5)一、活塞敲缸诊断与排除诊断与排除1、故障现象（1）发动机怠速运转时，发出“当、当”有节奏的响声；（2）异响随着发动机的温度升高而减小或消失；（3）发动机排出的烟色为蓝白色。

2、原因分析（1）活塞与气缸壁配合间隙的影响（2）连杆扭转的影响（3）连杆小端的销套与活塞销、连杆大端的轴承与轴径配合间隙合适时，活塞换向时，活塞就能从气缸的一侧平稳圆滑柔和地过渡到另一侧。

如果维护时更换的活塞销与承套装配过紧或连杆轴承与轴径装配过紧，均会使活塞在换向时不能平顺圆滑柔和地过渡，出现不随和的摆动，于是产生了活塞敲击声。

（4）其他原因活塞损伤和活塞反椭圆等也会引起敲缸。

活塞径向间隙中无润滑油，活塞敲缸会更明显。

3、故障排除（1）如果活塞敲缸发生在早期故障期，多数是因活塞销衬套与活塞销或连杆轴承与轴径装配过紧，活塞销座孔与活塞销装配过紧或因活塞拉伤引起，这时应进行单缸断火实验，若断火后活塞敲缸声减小或消失，表明此缸有活塞敲缸，应进一步拆卸检查，并有针对性地进行排除。

（2）如果活塞敲缸发生在正常使用期，多数是连杆变形所致，这时也应进行单缸断火实验。

若断火后活塞敲缸声略减但不消失，表明此缸的活塞敲缸是连杆变形引起的，应进一步拆卸连杆，进行检查并校正。

（3）如果活塞敲缸发生在损耗期，其响声不随发动机温度变化，排气管冒有蓝白烟，大多数是因活塞与气缸壁磨损导致配合间隙过大所致，应进行发动机大修或酌情排除。

如果发动机温度升高后，活塞敲缸响声减小或消失，可暂不修理，继续使用。

二、活塞销响诊断与排除1、故障现象发动机运转时，能听到活塞销与配合副（活塞销座孔与活塞销、活塞销与销套）产生撞击发出尖锐的“咯儿、咯儿”响声，则为活塞销响，其响声在怠速略高时较为清晰。

学习情境二发动机曲柄连杆机构故障检修学习情境二：发动机曲柄连杆机构故障检修一、故障现象描述1.故障现象一：发动机运行时发生明显的异响。

2.故障现象二：发动机运行时出现怠速不稳定或者抖动现象。

3.故障现象三：发动机运行时出现明显的动力不足。

二、故障原因分析1.原因一：曲柄连杆轴承磨损严重导致声音异常。

解决方案：更换磨损的曲柄连杆轴承。

2.原因二：曲柄连杆松动或磨损导致怠速不稳定或抖动现象。

解决方案：重新安装或更换磨损的曲柄连杆。

3.原因三：曲柄连杆松动或磨损导致动力不足。

解决方案：重新安装或更换磨损的曲柄连杆。

三、故障检修步骤1.检查曲柄连杆轴承是否磨损。

a.卸下发动机油底壳。

b.检查曲柄连杆轴承表面是否有明显磨损。

c.如有磨损，需要更换曲柄连杆轴承。

2.检查曲柄连杆是否松动或磨损。

a.卸下曲轴盖板。

b.检查曲柄连杆与曲轴的连接是否松动或有明显磨损。

c.如有松动或磨损，需要重新安装或更换曲柄连杆。

3.检查曲柄连杆大头与活塞连杆小头连接是否松动或磨损。

a.卸下发动机缸盖。

b.检查曲柄连杆大头与活塞连杆小头连接是否松动或有明显磨损。

c.如有松动或磨损，需要重新安装或更换曲柄连杆。

四、附件1.故障现象照片。

2.曲柄连杆轴承更换步骤图示。

3.曲柄连杆安装步骤图示。

4.曲柄连杆连接处松动检查示意图。

五、法律名词及注释1.曲柄连杆轴承：发动机中连接曲柄和连杆的部件，起到减少磨损、减少摩擦的作用。

六、全文结束。

工程机械曲柄连杆机构故障诊断与排除摘要:主要分析了工程机械曲柄连杆机构的故障以及产生故障的原因,诊断曲柄连杆机构的故障,最后着重探讨了应对曲柄连杆机构故障的排除方法。

为解决发动机故障提供参考意见。

关键词:曲柄连杆机构;工程机械;故障诊断;排除方法引言曲柄连杆机构常见的异响有活塞敲缸声、活塞销响、连杆轴承响、曲轴轴承响以及工作粗暴声等。

这些异响与发动机的工作循环、转速、缸位、温度和振动部位有着不同的关系，有些异响常伴随有其他故障现象，如曲轴承或连杆轴承响常伴有机油压力下降，活塞敲缸声常伴有发动机功率下降等。

诊断异响故障时，应根据曲柄连杆机构产生异响的特征和发动机工作循环、转速、缸位、温度与振动部位等的关系，以及伴随现象进行故障诊断。

1工程机械曲柄连杆机构故障现象及原因1.1活塞敲缸现象及原因分析(1)现象。

当发动机在工作时,气缸壁与活塞碰撞,从而发生出声响,则称之为活塞敲缸,主要现象表现为:当发动机在运转时,发出“当、当、当”节奏声音;随着发动机温度升高,异常的响声会逐渐减少或者消失;发动机排出蓝白色的烟色。

(2)分析原因。

首先第一点,是因为气缸壁与活塞之间的间隙原因。

当发动机在工作时,活塞顶部会有气体压力存在,在作功和压缩过程当中,排气和进气两个行程要小于气体对活塞的作用力,在作功过程当中,转过共线位置时候的连杆会呈现出倾斜状态,从而活塞会出现侧压力,这时候活塞一侧就会被压在气缸壁的左边。

压缩过程中,活塞顶部有压缩气体压力存在,转过共线位置一直到越过止点时,压缩气体会将活塞压在气缸的另一侧。

因此,引起气缸壁与活塞之间的间隙原因主要在于气体压力作用导致的,将活塞压在气缸壁上,当活塞运动时就会发生响声，会导致气缸壁与活塞的磨损。

连杆扭转的原因,连杆承受着惯性力、气体压力、旋转离心力等,主要是做摆动较高速的长杆,由于连杆受力原因多变,容易导致连杆出现扭曲现象,如果发动机在不正常的燃烧情况之下，会造成连杆弯曲,之后连杆两端的轴线就会出现不平衡状态,连杆回转也不会在同一平面内,连杆活塞与活塞销摆动时候,会与气缸壁发生碰撞而发出异响。
