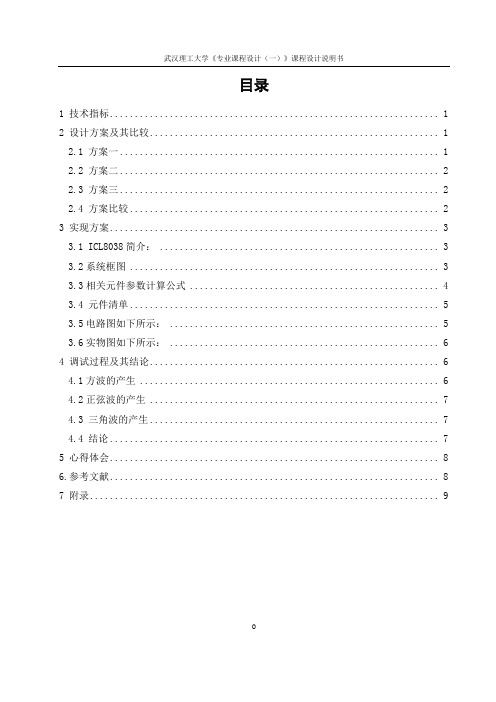

武汉理工大学《专业课程设计（一）》课程设计说明书目录1 技术指标 (1)2 设计方案及其比较 (1)2.1 方案一 (1)2.2 方案二 (2)2.3 方案三 (2)2.4 方案比较 (2)3 实现方案 (3)3.1 ICL8038简介： (3)3.2系统框图 (3)3.3相关元件参数计算公式 (4)3.4 元件清单 (5)3.5电路图如下所示： (5)3.6实物图如下所示： (6)4 调试过程及其结论 (6)4.1方波的产生 (6)4.2正弦波的产生 (7)4.3 三角波的产生 (7)4.4 结论 (7)5 心得体会 (8)6.参考文献 (8)7 附录 (9)基于ICL8038的信号发生器的设计1 技术指标设计、组装、调试信号发生器电路，使它能输出正弦波、方波和三角波；其频率在20-20kHz范围内可调；输出电压：方波Up-p ≤4V，三角波Up-p=6V，正弦波Up-p=1V。
2设计方案及其比较2.1 方案一采用传统的直接频率合成器。
这种方法能实现快速频率变换，具有低相位噪声以及所有方法中最高的工作频率。
但由于采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器的结构复杂、体积庞大、成本高，而且容易产生过多的杂散分量，难以达到较高的频谱纯度。
其电路图如下：图2-1直接频率合成器12.2 方案二采用5g8038芯片，8038可同时产生正弦波、方波和三角波。
改变8038的调制电压，可以实现数控调节，其振荡范围为0.001Hz～300KHz。
2.3 方案三采用icl8038芯片，icl8038是一个能够输出三种波形的精密型集成电路，只需要调整外部的相关电容，电阻值就可以产生方波，三角波，正弦波低失真的脉冲信号。
在外界温度变化时产生低的频率漂移，工作变化周期宽，占空比可调，具有较高的电平输出范围，容易使用的特点。
具有电源电压范围宽，稳定度高，精度高等特点。
只需调节外部阻容值达到改变振荡频率的目的。
湖南工业大学波形信号发生器姓名唐小军赵俊达许涛2011年3月25日波形信号发生器设计报告摘要：本设计采用ICL8038为波形信号的发生器，用STC89C52单片机为控制芯片，通过AD8032来控制频率和幅度，并且利用模拟开关CD4051来切换方波，正弦波和三角波。
关键词：ICL8038 52单片机 DAC0832 模拟开关CD4051方案比较：经过我们认真搜索资料，发现我们对波形发生器最为熟悉，这个可以联系到我们学过的模电、数电、单片机、等重要知识，做起来比较得心应手，我们决定做波形发生器。
流程图波形信号发生部分采用ICL8038信号发生器来产生方波，正弦波和三角波。
当调节外部电路参数时，还可以获得占空比可调的矩形波和锯齿波，其频率范围从 1Hz 到几百 kHz，频率的大小与外接相应电阻和电容有关，目前广泛应用于仪器仪表之中。
单片集成函数发生器ICL8038函数发生器的原理框图及管脚排列图分别见图 1和图2.ICL8038 是一款性能优良的集成函数发生器，即可用单电源供电，也可双电源供电。
单电源供电时，将引脚 11 接地，6 脚接+VCC，其值为 10～30V：可双电源供电时，引脚 11接-V EE，引脚 6 接+VCC，它们的值为±5～±15V。
频率的可调范围为 0.001Hz～300 kHz。
输出矩形波的占空比可调范围为 2%～98%，上升时间为 180ns，下降时间为 40 ns，输出三角波的非线性小于 0.05%，输出正弦波的失真小于 1%。
在图1中，缓冲电路Ⅰ是电压跟随器，缓冲电路Ⅱ是反相器，用于隔离波形发生电路和负载，以提高负载能力；电压比较器Ⅰ和电压比较器Ⅱ的阀值电压分别为 2/3 V CC 和 1/3VCC，它们的输入电压为电容 C 两端的电压 uc，它们的输出电压分别控制 RS 触发器的置位端和复位端；为得到在比较宽的频率范围内由三角波到正弦波的转换，内设一个由电阻与晶体管组成的折线近似转换网络（正弦波变换器）以得到低失真的正弦信号输出;RS 触发器状态输出端用来控制电子模拟开关 S，以实现对电容的充放电功能；电流源电流 IS1与IS2的1. ILC8038 图1.ICL8038函数发生器原理框图大小可通过外接电阻调节，但 IS2 必须大于等于 IS1，若 IS2= IS1，则触发器的输出为方波，经缓冲电路 2 输出到管脚 9；在IS2= 2IS1 的条件下， Uc 上升与下降的时间相等，其电压输出为三角波，经缓冲电路Ⅰ输出到管脚 2，并通过三角波变正弦波的变换电路从管脚 3 输出正弦波，当 IS1﹤IS2﹤2IS1 时，UC 上升与下降的时间不相等，管脚 2 输出锯齿波，管脚 9 输出矩形波。
函数信号发生器的设计摘要函数信号发生器亦称为波形发生器，是一种能够产生多种波形，如三角波、锯齿波，方波，正弦波等波形电路。
本次设计是以ICL8038集成块为核心器件，制作一种函数信号发生器，该芯片是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从0.001HZ~30KHZ的低失真正弦波、三角波、矩形波等脉冲信号。
通过振荡电路产生正弦波，然后通过变化电路产生其他波形，再通过功率放大电路达到所需的波形。
输出的频率和占空比还可以由电流和电阻控制。
关键字：ICL8038 信号发生器方波三角波正弦波Function signal generator design AbstractFunction signal generator also called waveform generator, is a kind of can producevarious waveform, such as triangle wave, sawtooth wave, such as pulse waveform circuit,sine wave. This design is the core component integrated blocks ICL8038, making for afunction signal generator. This chip is one kind has the various waveform output precisionoscillation integrated circuits, need only individual external components can produce the30KHZ~from 0.001 low distortion sinusoidal, triangle wave, rectangle wave etc pulsesignal. Through the oscillating circuit produce sine wave, then through other waveform,produce change circuit through power amplifier circuit again already achieve desired waveform. The output waveform of frequency and occupies emptiescompared to still cancontrol by current or resistance.Key word:ICL8038 function signal generator rectangle wavetriangle wave sine wave目录1.课题方案的设计与选择------------------------------------41.1 方案一---------------------------------------------------------------------------------41.2 方案二---------------------------------------------------------------------------------41.3 方案三---------------------------------------------------------------------------------------------52.电路的设计过程和分析-----------------------------------------6 2.1 ICL8038概述------------------------------------------------------------------------------------6 2.2 ICL8038特点--------------------------------------------------------------------------72.3 ICL8038芯片封装与引脚功能—————————————————-72.4 ICL8038内部结构与工作原理————————————————---93.ICL8038应用电路及元器件的选择计算----------------------114.proteus仿真验证--------------------------------------------------------------------------------135.制作与调试---------------------------------------------156.心得体会-----------------------------------------------167.参考文献-----------------------------------------------168.附录---------------------------------------------------171.课题方案的设计与选择1.1方案一采用由集成运算放大器与晶体管差分放大器共同组成的方波-三角波-正弦波函数信号发生器。

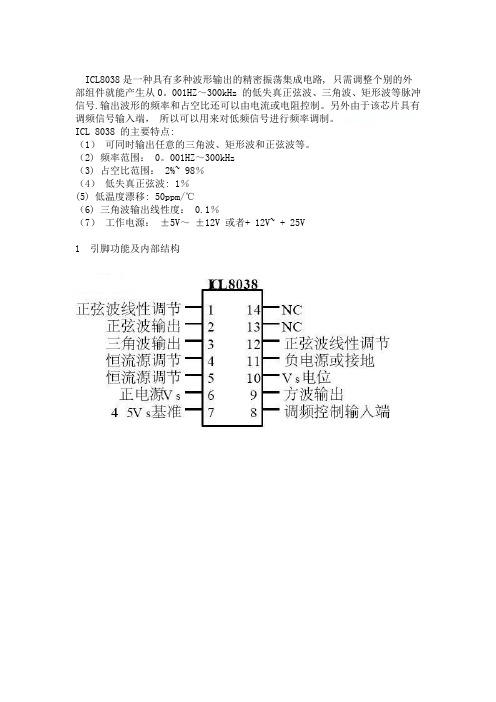

ICL8038是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部组件就能产生从0。
001HZ～300kHz 的低失真正弦波、三角波、矩形波等脉冲信号.输出波形的频率和占空比还可以由电流或电阻控制。
另外由于该芯片具有调频信号输入端，所以可以用来对低频信号进行频率调制。
icl8038中文资料ICL 8038 的主要特点:（1）可同时输出任意的三角波、矩形波和正弦波等。
（2) 频率范围： 0。
001HZ～300kHz（3) 占空比范围： 2%~ 98％（4）低失真正弦波: 1％(5) 低温度漂移: 50ppm/℃（6) 三角波输出线性度： 0.1％（7）工作电源：±5V～±12V 或者+ 12V~ + 25V1 引脚功能及内部结构图1 ICL8038的引脚功能排列图图2 ICL8038内部电路方框图由图2可知，该芯片由三角波振荡电路、比较器1、比较器2、触发器、三角波—正弦波变换电路、恒流源CS1、CS2 等组成。
恒流源CS1、CS2主要用于对外接电容C 进行充电放电，可利用4、5脚外接电阻调整恒流源的电流，以改变电容C 的充放电时间常数，从而改变10脚三角波的频率.两个比较器分别被内部基准电压设定在2 3V s 与1 3V s.使两个比较器必须在大于2 3V s 或小于1 3Vs 的范围内翻转.其输出同时控制触发器, 使其一方面控制恒流源CS2 的通断, 另一方面输出方波经集电极开路缓冲器, 由9 脚输出方脉冲, 而10脚经缓冲器直接由3 脚输出三角波, 另外还经三角波—正弦波变换电路由2 脚输出低失真正弦波.外接电容C 由两个恒流源充电和放电。
若S 断开，仅有电流I1 向C 充电, 当C 上电压上升到比较器1 的门限电压2 3V s 时，触发器输出Q = 1。
开关S 导通, CS2 把电流I2加到C上反充电, 当I2> I1 时, 相当于C 由一个净电流I2— I1放电, 此时C 上电压逐渐下降，当下降到比较器2的门限电压1 3V s时，R·S触发器被复位，Q = 0，于是S 断开CS2, 仅有CS1 对C充电, 如此反复形成振荡， C上电压近似为三角波，而触发器输出则为方波。
目录
脚7（FM Bias）：内部频率调节偏置电压输；
脚8(FM Sweep)：外部扫描频率电压输入；
脚9（Square Wave Out）：方波输出，为开路结构；
脚10（Timing Capacitor）：外接振荡电容；
脚11（V－ or GND）：负电原或地；
脚13、14（NC）：空脚。
编辑本段四、工作原理
ICL8038 是单片集成函数信号发生器，其内部框图如右图所示。
它由恒流源I1和 I2、电压比较器A和B、触发器、缓冲期和三角波变正弦波电路等组成。
ICL8038内部框图
外接电容C由两个恒流源充电和放电，振荡电容C由外部接入，它是由内部两个恒流源来完成充电放电过程。
恒流源2的工作状态是由恒流源1对电容器C连续充电，增加电容电压，从而改变比较器的输入电平，比较器的状态改变，带动触发器翻转来连续控制的。
当触发器的状态使恒流源2处于关闭状态，电容电压达到比较器1输入电压规定值的2/3倍时，比较器1状态改变，使触发器工作状态发生翻转，将模拟开关K由B点接到A点。
由于恒流源2的工作电流值为2I，是恒流源1的2倍，电容器处于放电状态，在单位时间内电容器端电压将线性下降，当电容电压下降到比较器2的输入电压规定值的1/3倍时，比较器2状态改变，使触发器又翻转回到原来的状态，这样周期性的循环，完成振荡过程。
方波三角波正弦波信号发生器（ICL8038）
方波/三角波/正弦波信号发生器(ICL8038)
该信号发生器采用了精密波形发生器单片集成电路ICL8038。
该电路能够产生高精度正弦波，方波，三角波，所需外部元件少。
频率可通过外部元件调节。
ICL8038的正弦波形失真＝1%，三角波线性失真＝0.1%，占空比调节范围为2%~98%。
ICL8038的第10脚外接定时电容，该电容的容值决定了输出波形的频率，电路中的定时电容从C1至C8决定了信号频率的十个倍频程，从500μF开始，依次减小十倍，直到5500pF，频率范围对应为0.05 Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz。
电路中的V1、R7、R8构成缓冲放大器，R9 为电位器，用于改变输出波形的幅度。
精密波形发生器概述：ICL8038波形发生器是一个用最少的外部元件就能生产高精度正弦,方形,三角,锯齿波和脉冲波形的单片综合集成电路.频率(或重复频率)可用外部电阻器或电容器来调节选定，范围从0.001hz到高于300khz并且,用外部电压可以完成频率调制及扫频.ICL8038的制造采用了先进的整体技术，采用肖特基势垒二极管、薄膜电阻使电路输出在温度和电源变化较大的范围内保持稳定。
这个芯片与锁相环路配合，以减少温度漂移使小于250ppm／℃特点：1、低温度—频率漂移，…………………………250ppm／℃；2、低失真度…………………………1％（正弦波输出）；3、高线性度…………………………0．1％（三角波输出）；4、宽具频率输出范围…………………………0．001Hz～300kHz的；；5、可变占空比…………………………2％～98％；6、宽电平输出…………………………从TTL至28V；7、同时输出正弦波、三角波和方波；8、易于使用，只需要很少的外部元件。
封装引脚如下图：ICL8038内部原理框图最大限值范围：供电电压(V-to V+) (36V)到V+输入电压(任何管脚) (V)–输入电流（管4-5）.......................................25mA输出槽电流（管脚3和9）..................................25mA工作条件温度范围ICL8038AC,ICL8038BC,ICL8038CC............0℃to70℃图1：测试电路图2ICL8038内部详细的示意图应用信息（看功能图）由两个恒流源对外接电容C进行充电和放电，恒流源2的工作状态由触发器控制，同时恒流源1始终打开。
假设，触发器使得恒流源2关闭电容C由恒流源1充电，电容器C两端电压随时间线性上升。
当这个电压达到比较器1的输入电平（设定在2/3电源电压），触发器翻转改变状态，使恒流源2处于关闭状态。
