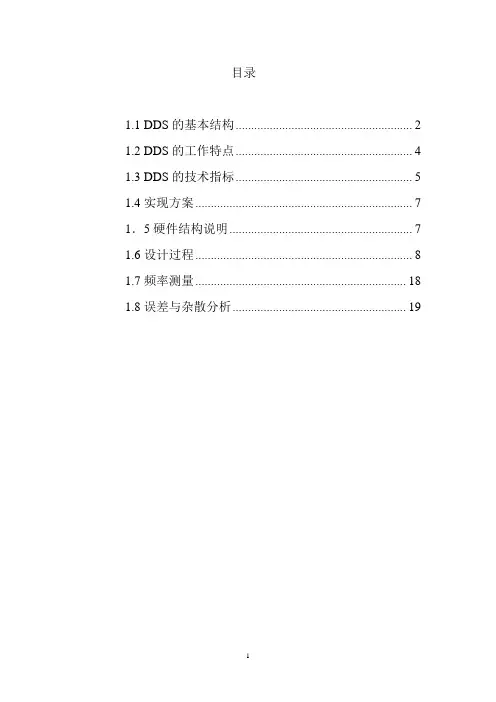

目录1.1 DDS的基本结构 (2)1.2 DDS的工作特点 (4)1.3 DDS的技术指标 (5)1.4实现方案 (7)1．5硬件结构说明 (7)1.6设计过程 (8)1.7频率测量 (18)1.8误差与杂散分析 (19)DDS(Direct Digital Synthesis)的概念首先由美国学者J．Tierncy,C．M．Radar和B．Gold在1971年提出，但限于当时的技术和工艺水平，DDS技术仅仅限于理论研究，而没有应用到实际中去。

近20年来，随着VLSI(Very Large Scale Integration)，FPGA(Field Programmable Gates Array)以及DSP(Digital Signal Processing)的发展，这种结构独特的频率合成技术得到了飞速发展。

目前该技术已经被广泛用于接收机本振、信号发生器、通信系统、雷达系统等相关领域中。

1.1 DDS的基本结构DDS(Direct Digital Synthesis)技术设计思想是基于数值计算信号波形的抽样值来实现频率合成的。

它包括数字器件与模拟器件两部分，主要有相位累加器、ROM波形查询表、数模转换器组成。

其基本框图如下。

(1)相位累加器是DDS的核心部分。

一般是由数字全加器和数字寄存器组成，实现相位累加。

如下图所示。

一般DDS的累加器都采用二进制，线性数字信号通过相位累加器实现逐级的累加。

假设累加器字长为N，频率控制字为K，控制时钟频率为f c，系统在同一个时钟下工作，每个时钟周期加法器做一次累加计算。

因为累加器的满偏是2N，所以累加一次，相当于做一次2N模的运算。

得到的和作为相位值。

(2)波形函数存储在ROM中。

根据累加器输出的相位值，作为地址，寻找存储在ROM中的波形函数的幅度量化值，完成相位到幅值的转换，输出相对应的序列。

(3)数模转换器DAC是DDS中的重要部分。

经过查表以后得到的是离散的脉冲信号，通过数模转换器将转换成为连续平滑的信号。

任意波形发生器的设计方案12电信1 张晓航 1200301108 一，选择课题：电子测量仪器设计——任意波形发生器设计二，设计要求：能产生方波、三角波、正弦波、锯齿波信号。

主要技术指标：(1)输出频率范围100HZ~1KHZ、1~10KHZ(2)输出电压：方波UPP=6V，三角波UPP=6V，正弦波UPP>1V，锯齿波UPP=6V。

三，仪器仪表清单：1．直流稳压电源 1台 2．双踪示波器 2台3．运放741（LM324n）*3 4.二极管 1N4154*2 1N4680*25．电位器50K*2 1K*1 6．电容1μF 47nF *17．电阻 100k 10k 5k 3k 4k 96k若干 8．面包板 1块9．剪刀１把 10．仪器探头线 2根11．电源线若干四，设计考虑因素：信号发生器可以通过多种方法设计产生，但是考虑到如果使用芯片去完成可能所需要的成本比较高，但如果用单片机等则设计太复杂，还需要嵌入相应代码，有点大材小用，综合多方面的因素考虑该方案是可行性比较高，性价比比较高的一种方案，同时，能够让我对于一些专业基础知识有了更深的了解。

元器件可重复利用，符合现在可持续发展的绿色思想。

该电路具有结构、思路简单，运行时性能稳定且能较好的符合设计要求，对原器件要求不高，且成本低廉、调整方便.五，函数发生器的总方案：为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波—三角波（锯齿波）—正弦波函数发生器的设计方法。

本课题中函数发生器电路组成框图如下所示：函数发生器电路组成框图由比较器和积分器组成方波—三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。

差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。

特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。

波形变换的原理是利用差分放大器传输特性曲线的非线性。

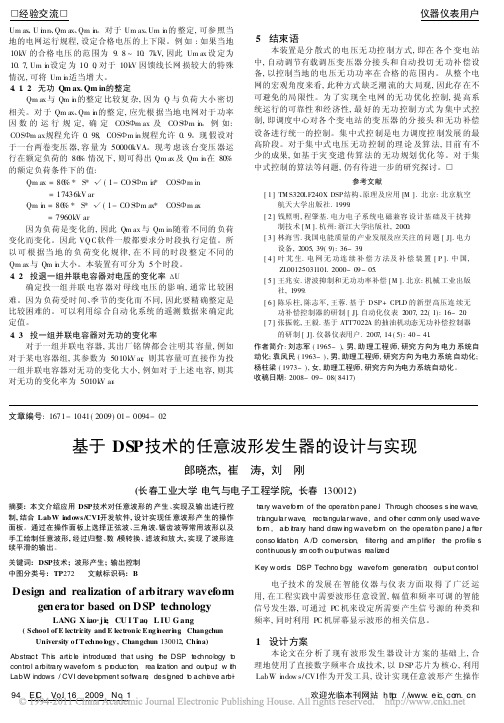

任意波形发生器设计一、设计目标和需求分析在进行任意波形发生器设计之前，首先需要明确设计目标和需求。

根据实际应用需求，我们需要设计一种具有以下特点的任意波形发生器：1.多种波形形状：能够产生包括正弦波、方波、三角波、锯齿波等多种波形形状的输出信号。

2.高精度输出：能够提供稳定、精确的波形输出，满足对波形频率、幅度、相位等参数的要求。

3.宽频率范围：能够在较宽的频率范围内产生波形信号，适应不同应用场景的需求。

4.灵活性和操作便捷：具备灵活的参数调节和操作界面，方便用户配置所需波形信号。

二、电路设计和构成基于以上需求，我们可以采用数字/模拟混合电路来设计任意波形发生器。

整体电路结构包括信号发生器、波形调节电路、滤波器、放大器和输出接口等几大部分。

1.信号发生器：信号发生器是生成基本信号的核心部分。

可以采用数字逻辑电路，通过编程控制产生不同形状的基本波形，例如正弦波、方波、三角波、锯齿波等。

可以使用存储器来存储基本波形的采样点，并通过数字模拟转换器（DAC）将数字信号转换为模拟信号。

2.波形调节电路：波形调节电路用于调整波形的频率、幅度和相位等参数。

通过调整振荡电路中的电阻、电容或电感等元件，实现对基本波形的变换和调节。

可以设计多种电路模块来完成这一任务，例如可变电容二极管电路、可调电阻电路等。

3.滤波器：滤波器用于对产生的波形信号进行滤波处理，除去高频或低频的杂散分量，保留所需频率范围内的信号。

可以采用各种类型的滤波器电路，例如RC滤波器、有源滤波器或数字滤波器等。

4.放大器：放大器用于增强波形信号的幅度，确保输出的信号具备足够的驱动能力，可以驱动接收端电路。

可以采用运放等放大电路，根据需要选择合适的增益。

5.输出接口：输出接口用于将产生的波形信号输出给外部设备。

可以设计多种类型的输出接口，例如模拟输出接口（BNC接口）、数字输出接口（USB接口）等，方便用户接入不同类型的设备。

三、实现方法和关键技术在设计任意波形发生器时，需要考虑以下关键技术和实现方法：1.数字信号处理技术：通过数字信号处理技术，实现对基本波形的生成、存储和输出。

深圳大学实验报告课程名称：Verilog数字系统设计教程实验工程名称：频率可变任意波形发生器的设计学院：电子科学与技术专业：微电子指导教师：刘春平报告人：潘志钟学号： 2007160051班级： 07级微电1班实验时间：2009-12-8 ~ 2010-1-11实验报告提交时间：2010-1-4教务处制（·····这里可加前言摘要之类的东西····自己想来写···）1设计原理DDS 是一种把数字信号通过数/模转换器转换成模拟信号的合成技术。

直接数字频率合成技术(DDS )是一种以采样定理为基础的全数字化频率合成波形的方法。

DDS 频率合成器主要由频率寄存器、相位寄存器(需要时可加入)、相位累加器、波形存储表(ROM ),DAC 转换器和模拟低通滤波器(LPF )等组成。

在系统时钟(SYSCLK )输入一定的情况下,频率寄存器中的频率控制字决定系统输出频率,而相位累加器的位数决定了系统频率分辨率。

总体设计方案及其原理说明：图 1-1 系统总体设计方案相位累加器由N 位加法器和N 位累加寄存器级联而成。

每当系统时钟SYSCLK 产生一个上升沿,N位加法器将频率寄存器中的频率控制字(FREQDAT A)与上一个系统时钟累加寄存器输出的累加相位数据相加,相加后的结果送累加寄存器。

这样在系统时钟的作用下,不断对频率控制字进行线性相位累加,相位累加器的溢出率就是DDS任意波形发生器的输出频率。

2设计与实现实际上DDS就是通过改变地址增量来达到控制输出频率的目的,而波形存储器(ROM)是以相位为地址,存有一个或多个按相位划分幅值的波形幅度信息。

参考频率f_clk为整个合成器的工作频率,输入的频率字保存在频率寄存器中,经Ｎ位相位累加器,累加一次,相位步进增加,经过内部ROM波形表得到相应的幅度值,经过D/A转换和低通滤波器得到合成的波形（数模转换在这里不作要求）。

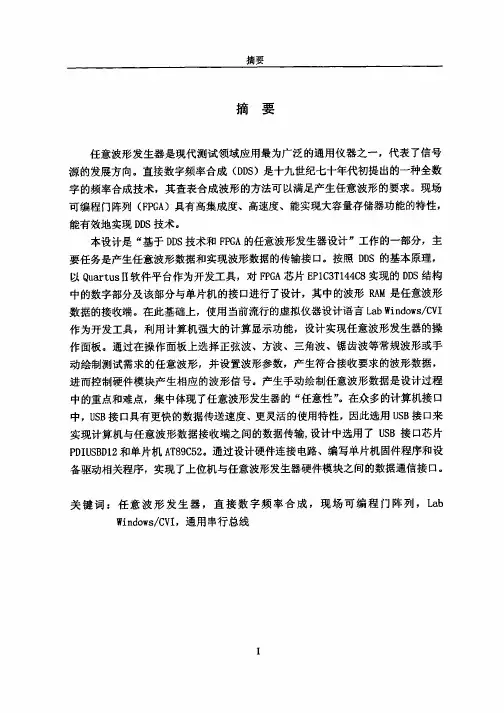

基于DDS技术的任意波形发生器研究与设计1 DDS概述1．1 DDS基本原理直接数字合成技术(Direet Digital Synthesis，简称DDS)是建立在采样定理基础上，首先对需要产生的波形进行采样，将采样值数字化后存入存储器作为查找表，然后通过查表读取数据，再经D／A转换器转换为模拟量，将保存的波形重新合成出来。

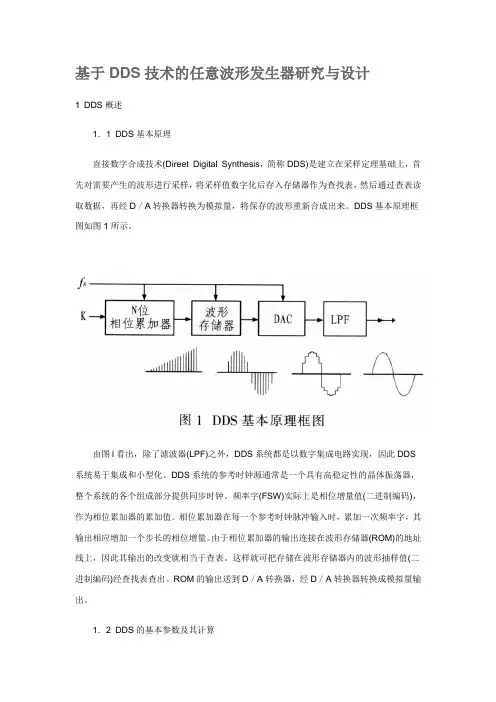

DDS基本原理框图如图1所示。

由图l看出，除了滤波器(LPF)之外，DDS系统都是以数字集成电路实现，因此DDS 系统易于集成和小型化。

DDS系统的参考时钟源通常是一个具有高稳定性的晶体振荡器，整个系统的各个组成部分提供同步时钟。

频率字(FSW)实际上是相位增量值(二进制编码)，作为相位累加器的累加值。

相位累加器在每一个参考时钟脉冲输入时，累加一次频率字，其输出相应增加一个步长的相位增量。

由于相位累加器的输出连接在波形存储器(ROM)的地址线上，因此其输出的改变就相当于查表。

这样就可把存储在波形存储器内的波形抽样值(二进制编码)经查找表查出。

ROM的输出送到D／A转换器，经D／A转换器转换成模拟量输出。

1．2 DDS的基本参数及其计算在系统时钟脉冲的作用下，相位累加器不停累加，即不停查表，把波形数据送到D／A 转换器转换成模拟量输出，从而合成波形。

滤波器则进一步平滑D／A转换器输出的近似正弦波的锯齿阶梯波，同时衰减不必要的杂散信号。

设频率字(FSW)的值为d，系统时钟频率为f，相位累加器的字长为N，则系统的输出频率为：2 任意波形发生器的设计方案基于DDS技术的任意波形发生器主要由微处理器控制模块、键盘与显示模块、DDS通道的FPGA实现模块、D／A转换模块以及滤波器模块组成。

同时片外扩展了4 KB程序存储器SRAM和6 KB数据存储器ROM，分别用于存储波形抽样数据和3种标准输出波形抽样数据。

本系统设计原理如图2所示。

2．1 微处理器控制模块采用AT89C5l单片机完成数据处理和控制其他电路工作。

2008级计算机科学与技术专业微机接口课程设计报告2010-2011学年第一学期项目名称：任意波形发生器姓名：_ 学号：成绩：姓名：学号：成绩：指导教师：一、设计：1、设计说明：利用实验仪上的数模转换器DAC0832，将程序中的一组波形的数据转换为电压的变化曲线，并用示波器测量模数转换器的输出端,观察生成的波形2、设计目标：设计一个简易波形发生器，要求该系统能通过开关或按钮有选择性的输出正弦波、三角波、方波、及阶梯波等四种波形，并且这四种波形的频率均可通过输入电位器在一定范围内调节3、实验电路图：4、设计内容： （1）主程序（2）子程序：方波程序、正弦波程序、锯齿波、三角波、键盘扫描与处理 各模块的流程图如下：A 、 主程序和键盘扫描流程：B 、 三角波、方波、正弦波、锯齿波解析如下：三角波的产生较为简单，因为它的上升沿遵循数据加1的规律。

下降沿则按数据减1的规律产生。

所以在波形的上升沿只要判断上一次的数据是否为最大值FFH ，如果不是最大值，将原数据加1输出；而在波形的下降沿只要判断上一次数据是否为0，如果不是0，则将原数据减1即可 方波只有两个值，可以采用两个极端值0和FFH正弦波使用查表法产生查表法是事先将正弦波的数据计算出来，列表放在程序中，运行时直接调取数据锯齿波与三角波类似，只是下降时直接降至0即可。
