电力工程中继电保护装置以及事故应对措施 梁启勇

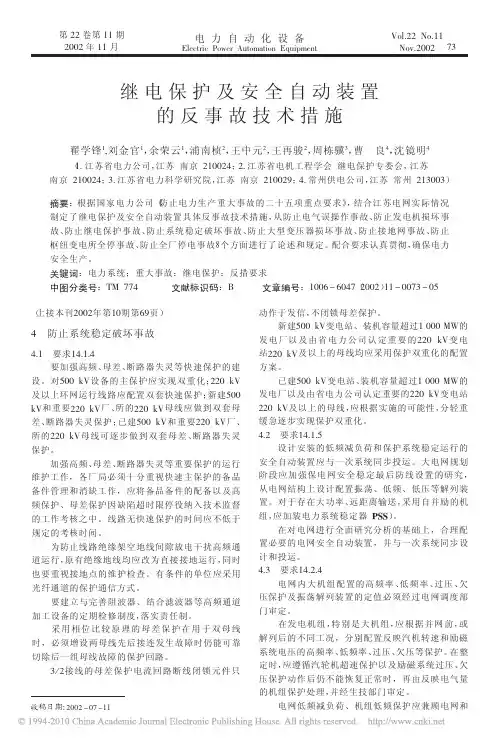

精心整理继电保护及安全自动装置的反事故技术措施引言为更好地贯彻落实国家电力公司国电发[2000]589号文《防止电力生产重大事故的二十五项重点要求》，进一步加强海南电力系统继电保护及安全自动装置的运行管理，提高继电保护及安全自动装置的运行水平，确保电网安全稳定运行，按照国家电力公司颁发的《防止电力生产重大事故的二十五项重点要求》的规定，结合海南电网的实际制定“贯彻国家电力公司《防止电力生产重大事故的二十五项重点要求》中有关继电保护及安全自动装置反事故技术措施”。

为便于贯彻执行，将《防止电力生产重大事故的二十五项重点要求》中与继电保护及安全自动装置有关的内容共8个方面逐条从原文中引出（前面加要求2字）并用黑体字注明，然后表述反事故技术措11.1要求1.2要求22.l要求器。

回的“护动作”限去解除断路器失灵保护的复合电压闭锁，并启动断路器失灵保护，同时发出“断路器失灵保护启动”的信号。

在进行保护整定和校验时，应认真考虑发电机变压器组的负序电流保护和断路器失灵保护动作逻辑与时间的整定配合关系。

2.2要求11.7防止发电机非同期并网。

为避免发电机非同期并列，对于新投产机组、大修机组及同期回路（包括交流电压回路、直流控制回路、整步表、自动准同期装置及同期把手等）进行过更换或变动后，第一次并网前均应进行下面的工作。

a．应认真检查发电机同期口路的绝缘电阻，防止因直流接地导致继电器误动而造成非同期并列。

b．应提高同期回路电缆的绝缘水平，防止同期回路绝缘损坏造成发电机非同期合闸。

C．在检查发电机同期回路时应使用输入阻抗32kQ／V的仪器、仪表，防止仪器、仪表内阻过低引起非同期并列。

d．应对同期回路进行全面、细致的校核（尤其是同期继电器、整步表和自动准同期装置应定期校验人通过在电压互感器二次侧加电（注意必须断开电压互感器）的方法进行模拟断路器的手动准同期及自动准同期合闸试验。

同时检查整步表与自动准同期装置的一致性。

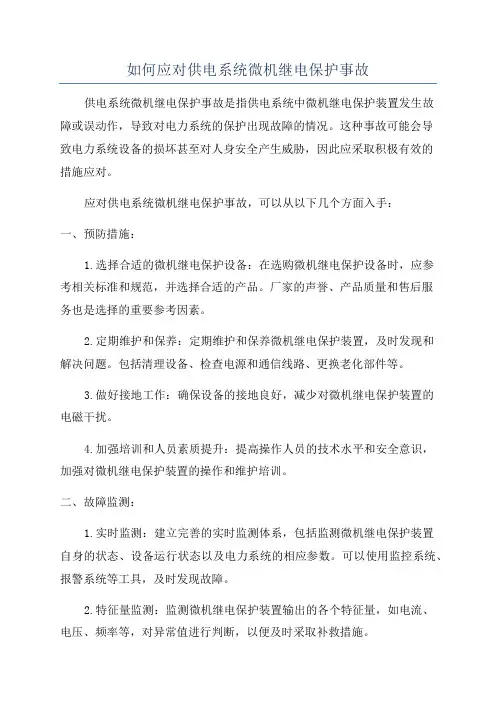

如何应对供电系统微机继电保护事故供电系统微机继电保护事故是指供电系统中微机继电保护装置发生故障或误动作，导致对电力系统的保护出现故障的情况。

这种事故可能会导致电力系统设备的损坏甚至对人身安全产生威胁，因此应采取积极有效的措施应对。

应对供电系统微机继电保护事故，可以从以下几个方面入手：一、预防措施：1.选择合适的微机继电保护设备：在选购微机继电保护设备时，应参考相关标准和规范，并选择合适的产品。

厂家的声誉、产品质量和售后服务也是选择的重要参考因素。

2.定期维护和保养：定期维护和保养微机继电保护装置，及时发现和解决问题。

包括清理设备、检查电源和通信线路、更换老化部件等。

3.做好接地工作：确保设备的接地良好，减少对微机继电保护装置的电磁干扰。

4.加强培训和人员素质提升：提高操作人员的技术水平和安全意识，加强对微机继电保护装置的操作和维护培训。

二、故障监测：1.实时监测：建立完善的实时监测体系，包括监测微机继电保护装置自身的状态、设备运行状态以及电力系统的相应参数。

可以使用监控系统、报警系统等工具，及时发现故障。

2.特征量监测：监测微机继电保护装置输出的各个特征量，如电流、电压、频率等，对异常值进行判断，以便及时采取补救措施。

三、事故应对：1.切除故障区域：在发生微机继电保护事故时，要立即切除故障区域，以避免故障扩大。

可以通过切除断路器、刀闸等设备实现。

2.就地处理：对于可以就地处理的故障，应尽量避免对电力系统进行大范围的停电或切除操作，以减小事故对系统的影响。

3.排障和恢复供电：及时找出故障原因，进行排障处理。

恢复供电时，应逐步恢复，严格按照操作程序操作，确保操作的准确性和安全性。

4.故障分析和报告：对于发生的微机继电保护事故，应进行事故分析，查找事故原因，总结教训，并及时向有关部门报告，以便采取相应的措施避免类似事故再次发生。

以上是应对供电系统微机继电保护事故的一些建议和措施，供电系统的运行和保护安全是一个综合性的工程，需要综合考虑各个环节的因素，以确保供电系统的安全稳定运行。

电力系统继电保护反事故措施1. 引言电力系统继电保护是保证电力系统平安稳定运行的重要措施之一。

继电保护反事故措施是指在电力系统发生异常时，继电保护系统采取的一系列保护措施，旨在防止事故的发生或扩大，保障电力系统的稳定运行。

本文将针对电力系统继电保护反事故措施进行详细介绍。

2. 事故类别及原因分析针对电力系统继电保护反事故措施，首先需要了解电力系统可能发生的事故类别及其原因。

常见的电力系统事故包括短路事故、过电压事故和过负荷事故等。

其中，短路事故是指电路中出现的短路故障，可能导致电流过大，造成设备烧毁；过电压事故是指电压超过额定值造成设备损坏或引发其他事故；过负荷事故是指电力设备工作在超负荷状态下，可能引发设备损坏或系统不稳定。

分析事故的原因可以帮助制定适当的反事故措施。

3. 继电保护反事故措施根据不同的事故类别及其原因，继电保护反事故措施可以分为以下几个方面：3.1 短路事故反事故措施•安装适宜的短路保护装置，例如熔断器、断路器等，及时切除故障区域，防止事故扩大；•设置合理的短路保护动作定值，确保故障能够被可靠地检测和隔离；•配备中央监控系统，可以实时监测短路故障的出现，及时采取相应的处理措施；•定期进行短路故障检测和预防，确保设备的正常运行。

3.2 过电压事故反事故措施•安装过电压保护装置，例如避雷器、过电压保护器等，对电压超过额定值的情况进行及时隔离；•设置合理的过电压保护装置的动作定值，防止虚警或漏警情况的发生；•进行电力系统的接地工作，减少因接地故障导致的过电压事故；•加强对维护和保养工作的管理和监督，确保设备的正常运行。

3.3 过负荷事故反事故措施•选取适宜的负荷开关设备，确保能够适应负荷的变化；•设置合理的负荷保护装置的动作定值，防止过负荷现象的发生；•加强对设备的定期检测和维护工作，确保设备的可靠运行；•利用智能继电保护设备，可以实现对过负荷事故的自动隔离和恢复；•加强对负荷侧的管理，合理分配负荷，均衡系统运行。

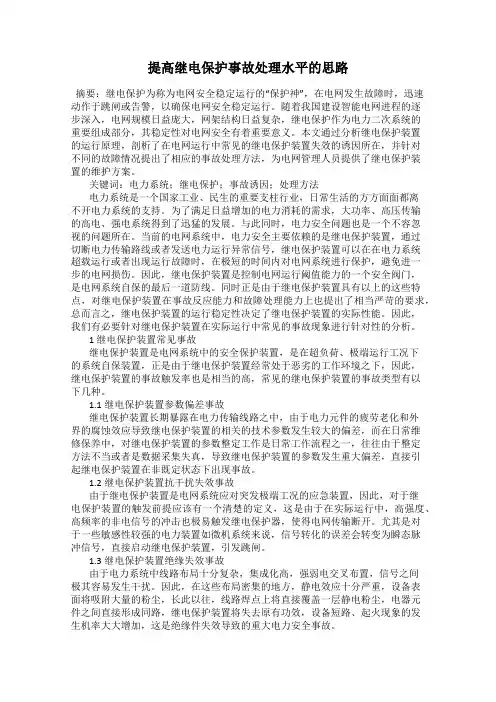

提高继电保护事故处理水平的思路摘要：继电保护为称为电网安全稳定运行的“保护神”，在电网发生故障时，迅速动作于跳闸或告警，以确保电网安全稳定运行。

随着我国建设智能电网进程的逐步深入，电网规模日益庞大，网架结构日益复杂，继电保护作为电力二次系统的重要组成部分，其稳定性对电网安全有着重要意义。

本文通过分析继电保护装置的运行原理，剖析了在电网运行中常见的继电保护装置失效的诱因所在，并针对不同的故障情况提出了相应的事故处理方法，为电网管理人员提供了继电保护装置的维护方案。

关键词：电力系统；继电保护；事故诱因；处理方法电力系统是一个国家工业、民生的重要支柱行业，日常生活的方方面面都离不开电力系统的支持。

为了满足日益增加的电力消耗的需求，大功率、高压传输的高电、强电系统得到了迅猛的发展。

与此同时，电力安全问题也是一个不容忽视的问题所在。

当前的电网系统中，电力安全主要依赖的是继电保护装置，通过切断电力传输路线或者发送电力运行异常信号，继电保护装置可以在在电力系统超载运行或者出现运行故障时，在极短的时间内对电网系统进行保护，避免进一步的电网损伤。

因此，继电保护装置是控制电网运行阈值能力的一个安全阀门，是电网系统自保的最后一道防线。

同时正是由于继电保护装置具有以上的这些特点，对继电保护装置在事故反应能力和故障处理能力上也提出了相当严苛的要求，总而言之，继电保护装置的运行稳定性决定了继电保护装置的实际性能。

因此，我们有必要针对继电保护装置在实际运行中常见的事故现象进行针对性的分析。

1 继电保护装置常见事故继电保护装置是电网系统中的安全保护装置，是在超负荷、极端运行工况下的系统自保装置，正是由于继电保护装置经常处于恶劣的工作环境之下，因此，继电保护装置的事故触发率也是相当的高，常见的继电保护装置的事故类型有以下几种。

1.1继电保护装置参数偏差事故继电保护装置长期暴露在电力传输线路之中，由于电力元件的疲劳老化和外界的腐蚀效应导致继电保护装置的相关的技术参数发生较大的偏差，而在日常维修保养中，对继电保护装置的参数整定工作是日常工作流程之一，往往由于整定方法不当或者是数据采集失真，导致继电保护装置的参数发生重大偏差，直接引起继电保护装置在非既定状态下出现事故。

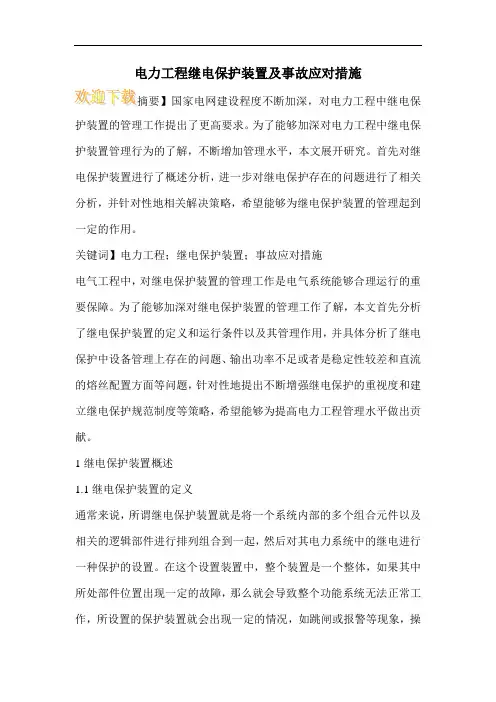

电力工程继电保护装置及事故应对措施
护装置的管理工作提出了更高要求。

为了能够加深对电力工程中继电保护装置管理行为的了解，不断增加管理水平，本文展开研究。

首先对继电保护装置进行了概述分析，进一步对继电保护存在的问题进行了相关分析，并针对性地相关解决策略，希望能够为继电保护装置的管理起到一定的作用。

关键词】电力工程；继电保护装置；事故应对措施
电气工程中，对继电保护装置的管理工作是电气系统能够合理运行的重要保障。

为了能够加深对继电保护装置的管理工作了解，本文首先分析了继电保护装置的定义和运行条件以及其管理作用，并具体分析了继电保护中设备管理上存在的问题、输出功率不足或者是稳定性较差和直流的熔丝配置方面等问题，针对性地提出不断增强继电保护的重视度和建立继电保护规范制度等策略，希望能够为提高电力工程管理水平做出贡献。

1继电保护装置概述
1.1继电保护装置的定义
通常来说，所谓继电保护装置就是将一个系统内部的多个组合元件以及相关的逻辑部件进行排列组合到一起，然后对其电力系统中的继电进行一种保护的设置。

在这个设置装置中，整个装置是一个整体，如果其中所处部件位置出现一定的故障，那么就会导致整个功能系统无法正常工作，所设置的保护装置就会出现一定的情况，如跳闸或报警等现象，操。

电力系统继电保护反事故措施范本随着电力系统的发展和设备规模的不断扩大，电力系统继电保护在维护电网稳定和安全运行方面发挥着至关重要的作用。

然而，继电保护设备本身也可能出现故障，对电力系统造成一定的风险。

为了应对这些潜在的事故风险，制定并实施一套完善的继电保护反事故措施是必不可少的。

一、继电保护设备定期检测和维护定期对继电保护设备进行检测和维护，包括但不限于以下内容：1.检查设备的外观，确保设备表面无损伤，无密封破损；2.检查设备的接线端子，确保接线牢固可靠，没有松动现象；3.进行电气测试，测试设备的绝缘电阻、继电器操作电压和时间等参数；4.清洁设备，清除设备表面的灰尘、油污等；5.定期校准设备，确保测量准确度；6.对检测和维护结果进行记录和归档，以备日后参考。

二、定期演练应急预案制定继电保护设备故障或其他事故情况下的应急预案，并定期组织演练。

演练应涵盖以下内容：1.发生设备故障时的紧急处置措施；2.继电保护故障引发的系统异常情况应对措施；3.继电保护设备停运时的备用措施；4.相关应急通信和沟通措施。

三、设立备用设备为了避免继电保护设备故障导致系统无法保护的情况，建议安装备用继电保护设备。

备用设备应具备以下要求：1.与主设备性能相当，能够在主设备故障时替代使用；2.安装位置与主设备相隔适当，防止同时发生故障；3.定期对备用设备进行检测和维护，确保其正常可用。

四、建立事故备忘录和经验库针对继电保护设备故障或事故，建立事故备忘录和经验库。

备忘录应包括事故的原因、处理过程和结果，以及事后的总结和反思。

经验库则记录了各种故障和事故的处理经验，供日后参考和借鉴。

五、加强人员培训和技能提升定期组织相关人员参加继电保护设备的培训和技能提升课程，提高其对设备故障的识别和排查能力，保证设备的正常运行。

培训内容可以包括但不限于以下方面：1.继电保护设备的工作原理和基本操作；2.设备故障诊断和排查方法；3.继电保护设备的维护和保养；4.应急预案和演练。

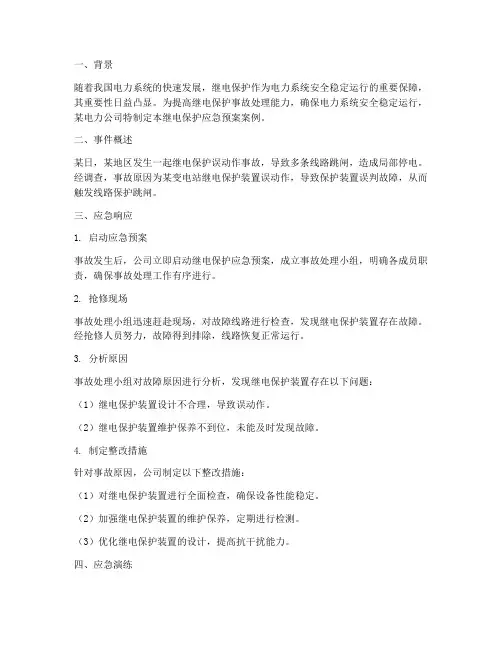

一、背景随着我国电力系统的快速发展，继电保护作为电力系统安全稳定运行的重要保障，其重要性日益凸显。

为提高继电保护事故处理能力，确保电力系统安全稳定运行，某电力公司特制定本继电保护应急预案案例。

二、事件概述某日，某地区发生一起继电保护误动作事故，导致多条线路跳闸，造成局部停电。

经调查，事故原因为某变电站继电保护装置误动作，导致保护装置误判故障，从而触发线路保护跳闸。

三、应急响应1. 启动应急预案事故发生后，公司立即启动继电保护应急预案，成立事故处理小组，明确各成员职责，确保事故处理工作有序进行。

2. 抢修现场事故处理小组迅速赶赴现场，对故障线路进行检查，发现继电保护装置存在故障。

经抢修人员努力，故障得到排除，线路恢复正常运行。

3. 分析原因事故处理小组对故障原因进行分析，发现继电保护装置存在以下问题：（1）继电保护装置设计不合理，导致误动作。

（2）继电保护装置维护保养不到位，未能及时发现故障。

4. 制定整改措施针对事故原因，公司制定以下整改措施：（1）对继电保护装置进行全面检查，确保设备性能稳定。

（2）加强继电保护装置的维护保养，定期进行检测。

（3）优化继电保护装置的设计，提高抗干扰能力。

四、应急演练为提高继电保护事故处理能力，公司定期组织应急演练，确保事故处理工作顺利进行。

演练内容包括：1. 继电保护装置误动作事故处理演练。

2. 线路保护跳闸事故处理演练。

3. 事故应急响应演练。

五、总结本案例展示了继电保护事故处理的应急响应过程，通过启动应急预案、抢修现场、分析原因、制定整改措施和应急演练等措施，有效提高了继电保护事故处理能力。

同时，本案例也提醒我们在电力系统中，继电保护的重要性不可忽视，必须加强继电保护装置的维护保养，提高设备性能，确保电力系统安全稳定运行。

继电保护及自动装置反事故措施第一章总则第一条为更好地贯彻落实《防止电力生产重大事故的二十五项重点要求》，进一步加强系统继电保护及安全自动装置的运行管理，提高继电保护及安全自动装置的运行水平，确保电网安全稳定运行，按照集团公司颁发的《防止电力生产重大事故的二十五项重点要求》的规定，特制定本措施。

第二章具体要求第二条直流熔断器与相关回路配置基本要求：（一）消除寄生回路；（二）增强保护功能的冗余度。

第三条直流熔断器的配置原则如下：（一）信号回路由专用熔断供电，不得与其它回路混。

（二）由一组保护装置控制多组断路器（例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等）和各种双断路器的变电所结线方式（一又二分之一断路器、双断路器、角结线等）：1.每一断路器的操作回路应分别由专用的直流熔断器供电。

2.保护装置的直流回路由另一组直流熔断器供电。

（三）有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。

（四）有两套纵联保护的线路，每一套纵联保护的直流回路应分别由专用的直流熔断器供电，后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。

（五）采用“近后备”原则只有一套纵联保护和一套后备保护的线路，纵联保护与后备保护的直流回路应分别由专用的直流熔断器供电。

第四条接到同一熔断器的几组断电直流回路的结线原则：（一）建立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正和负电源。

（二）不允许一套独立保护的任一回路包括跳闸继电器，接到由另一套独立保护的专用端子对引入的直流正和负电源。

（三）如果一套独立保护的继电器及回路分装在不同的保护屏上，同样也必须只能由同一专用端子对取得直流正和负电源。

第五条由不同熔断器供电或不同专用端子对供电的两套保护装置的直流逻辑回路间不允许有任何电的联系，如有需要，必须经空接点输出。
