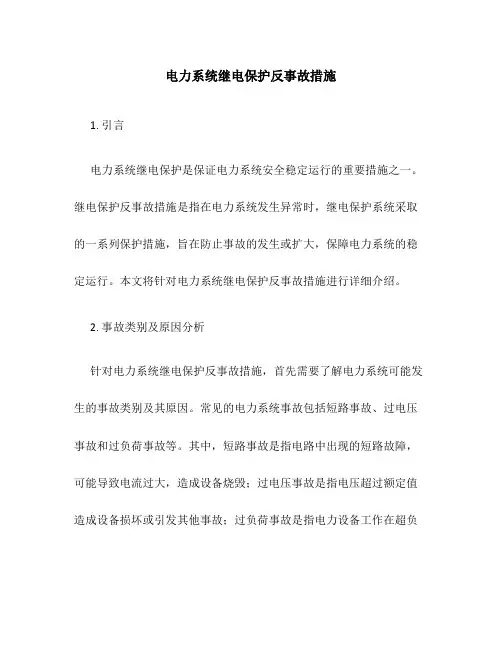

电力系统继电保护反事故措施1. 引言电力系统继电保护是保证电力系统安全稳定运行的重要措施之一。
继电保护反事故措施是指在电力系统发生异常时，继电保护系统采取的一系列保护措施，旨在防止事故的发生或扩大，保障电力系统的稳定运行。
本文将针对电力系统继电保护反事故措施进行详细介绍。
2. 事故类别及原因分析针对电力系统继电保护反事故措施，首先需要了解电力系统可能发生的事故类别及其原因。
常见的电力系统事故包括短路事故、过电压事故和过负荷事故等。
其中，短路事故是指电路中出现的短路故障，可能导致电流过大，造成设备烧毁；过电压事故是指电压超过额定值造成设备损坏或引发其他事故；过负荷事故是指电力设备工作在超负荷状态下，可能引发设备损坏或系统不稳定。
分析事故的原因可以帮助制定适当的反事故措施。
3. 继电保护反事故措施根据不同的事故类别及其原因，继电保护反事故措施可以分为以下几个方面：3.1 短路事故反事故措施•安装合适的短路保护装置，例如熔断器、断路器等，及时切除故障区域，防止事故扩大；•设置合理的短路保护动作定值，确保故障能够被可靠地检测和隔离；•配备中央监控系统，可以实时监测短路故障的出现，及时采取相应的处理措施；•定期进行短路故障检测和预防，确保设备的正常运行。
3.2 过电压事故反事故措施•安装过电压保护装置，例如避雷器、过电压保护器等，对电压超过额定值的情况进行及时隔离；•设置合理的过电压保护装置的动作定值，避免虚警或漏警情况的发生；•进行电力系统的接地工作，减少因接地故障导致的过电压事故；•加强对维护和保养工作的管理和监督，确保设备的正常运行。
3.3 过负荷事故反事故措施•选取合适的负荷开关设备，确保能够适应负荷的变化；•设置合理的负荷保护装置的动作定值，避免过负荷现象的发生；•加强对设备的定期检测和维护工作，确保设备的可靠运行；•利用智能继电保护设备，可以实现对过负荷事故的自动隔离和恢复；•加强对负荷侧的管理，合理分配负荷，均衡系统运行。
继电保护“三误”事故的反事故措施===========================继电保护“三误”事故的反事故措施一、总则继电保护与安全自动装置是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。
保护装置配置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。
因此，我们要认真贯彻各项规章制度及反事故措施，严格执行各项安全措施，。
二、继电保护“三误”事故的反事故措施为保证我厂机组的安全运行，防止继电保护“三误”事故的发生，特制定以下措施：1、严格执行工作票制度。
保护装置的投入、退出等操作须由运行人员负责进行。
2、在保护装置及二次回路上工作前，运行人员必须审查继电保护工作人员的工作票及其安全措施，更改定值和变更接线一定要有经领导批准的定值通知单和图纸，才允许工作3、运行人员应认真按工作票与实际情况作安全措施。
凡可能引起保护装置误动作的一切工作，运行人员必须采取防止保护装置可能误动的有效措施。
4、在继电保护工作完毕时，运行人员应进行验收，恢复设备的初始状态或按值长要求的状态，检查设备检修交待记录本上的记录是否正确、完全，否则通知继电保护人员。
5、对继电保护动作时的掉牌信号、灯光信号，运行人员必须准确记录清楚，及时汇报。
6、对运行的继电设备进行定期检验，及时更改定值，并提出对有可能引起运行的保护装置误动的安全措施。
7、装置检验后，应及时写出检验报告、事故分析报告和验收试验报告。
8、建立各设备的继电保护技术档案、图纸和资料，并符合实际，正确齐全9、掌握装置缺陷情况，及时消除设备隐患。
10、定期维护好专用试验仪器仪表、试验设备和工具，并保证其准确良好；准备好继电器备品备件11、现场保护装置整定值的调整和更改，应按保护装置整定值通知单的要求执行，并依照规定日期完成。
编订：__________________单位：__________________时间：__________________电力系统继电保护及反事故措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7865-30 电力系统继电保护及反事故措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1. 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。
1.1 直流溶断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其它回路混用。
1.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：(1) 每一断路器的操作回路应分别由专用的直流熔断器供电。
(2) 保护装置的直流回路由另一组直流熔断器供电。
1.1.3 有两组跳闸线卷的断路器，其每一跳闸回路分别由专用的直流熔断器供电。
1.1.4 有两套纵联保护的线路，每一套纵联保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
1.1.5 采用“近后备”原则只有一套纵联保护和一套后备保护的线路，纵联保护与后备保护的直流回路应分别由专用的直流溶断器供电。
电力系统继电保护及安全自动装置反事故措施要点 (94版)前言随着经济的发展，电力系统的规模不断扩大，电力负荷也不断增加，而电力事故的发生率也呈上升趋势。
电力系统继电保护及安全自动装置是防止电力事故的重要手段之一，是电力系统安全稳定运行的关键。
本篇文档将重点介绍电力系统继电保护及安全自动装置反事故措施要点(94版)。
电力系统继电保护及安全自动装置反事故措施要点一、继电保护继电保护是指在发生断电故障时，继电保护装置将电力系统分段或切断故障部分以保护电力系统的过电流、欠电压、过电压和接地等方面的安全稳定运行。
电力系统继电保护主要包括过电流保护、过电压保护、欠电压保护、接地保护以及差动保护等。
其中，过电流保护是继电保护中最常用的一种。
二、安全自动装置安全自动装置是指在电力系统发生紧急情况时，能够自动切断电源以保护电力系统的安全运行的系统。
安全自动装置包括二次侧欠电压保护、过流保护、接地保护及断路器操作装置等。
安全自动装置在电力系统运行中具有十分重要的作用，能够提高系统的安全性和可靠性。
三、反事故措施要点电力系统继电保护及安全自动装置反事故措施要点包括以下几个方面：•对电力设备进行巡检及设备状态监控，保障设备运行的安全可靠；•防止设备过载，避免过电流和过电压的情况发生；•对设备的运行情况进行监测和分析，及时发现潜在的故障和危险；•配置相应的继电保护装置及安全自动装置，并正确设置保护参数；•对继电保护装置及安全自动装置进行定期检测和维护，确保其工作正常；•定期组织开展安全教育和培训，提高工作人员的安全意识和操作水平。
电力系统继电保护及安全自动装置反事故措施要点是保证电力系统安全稳定运行的重要手段。
通过巡检设备、防止设备过载、监测运行情况、配置继电保护装置及安全自动装置、定期检测和维护以及开展安全教育和培训等手段，能够有效地预防和减少电力事故的发生，保障电力系统的安全稳定运行。
1 总则1.1 《电力系统继电保护及安全自动装置反事故措施要点》(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。
1.2 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。
制造和科研部门也必须遵守本“要点”的规定。
1.3 本“要点”只是要点，不是应有的全部内容。
有的问题在其他部颁规程如《现场试验工作保安规程》中已有明确规定，但为了强调，某些部分也在本“要点”中重复列出。
1.4 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。
1.5 本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。
2 直流熔断器与相关回路配置基本要求：消除寄生回路：增强保护功能的冗余度。
2.1 直流熔断器的配置原则如下：2.1.1 信号回路由专用熔断器供电，不得与其他回路混用。
2.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所接线方式1 1 2 断路器、双断路器、角接线等的配置原则：2.1.2.1 每一断路器的操作回路应分别由专用的直流熔断器供电。
2.1.2.2 保护装置的直流回路由另一组直流熔断器供电。
2.1.3 有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。
2.1.4 有两套纵联差动保护的线路，每一套纵联差动保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
2.1.5 采用“近后备”原则，只有一套纵联差动保护和一套后备保护的线路，纵联差动保护与后备保护的直流回路应分别由专用的直流熔断器供电。
2.2 接到同一熔断器的几组继电保护直流回路的接线原则：2.2.1 每一套独立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正、负电源。
电力系统继电保护及安全自动装置反事故措施要求姓名：XXX部门：XXX日期：XXX电力系统继电保护及安全自动装置反事故措施要求1.3由不合熔断器供电或不合公用端子对供电的两套庇护装置的直流逻辑回路间不承诺有任何电的联系，如有需求，必需经空接点输入。
12.3一切的继电庇护定值实验，都必需以适合正式运转前提（如加上盖子，关好门等等）为准。
1.4找直流接地，应断开直流熔断器或断开由公用端子对到直流熔断器的联贯，并在操作前，先停用由该直流熔断器或由该公用端子对放纵的一切庇护装置，在直流回路复原优秀后再复原庇护装置的运转。
1.1.5采用ldquo;近后备rdquo;绳尺只要一套纵联庇护和一套后备庇护的线路，纵联庇护与后备庇护的直流回路应别离由公用的直流熔断器供电。
８．１电流互感器及电压互感器的二次回路必需别离有且只能有一点接地。
（１）每一断路器的操作回路应别离由公用的直流熔断器供电。
７．４动力线、电热线等强电线路不得与二次弱电回路共用电缆。
12.7不宜用调整极化继中的接点不改动其起动值与前往值；厂家应庇护质量并应对继电器加封。
9.2新设想变电所，不应采用储能电源作操作电源。
对现有零碎，其操作电源应分为如下的各自力组，并按期作操作。
５．５跳（合）闸引出端子应与正电源适本地离隔。
15.1为了保证静态庇护装置的普通运转，最高的周围情况温度不跨越＋40℃，装置的室内温度不得跨越＋１30℃，如不知足请求应装设空调装备。
第 2 页共 7 页（１）引入高压变电所开关场的扶引线电缆部门，应采用双层绝缘护套的公用电缆，两头为金属屏障层，屏障层对外皮的耐压水平可选用１５ｋｖ，５０ｈｚ，１分钟。
（２）关于短线路，能够上述公用电缆直接联通两侧的扶引线庇护，但寄望：15.4弊端录波器盘的电流电压回路及其接线端子等，必需知足继电庇护二次回路质量请求，其接入电流应取自不饱和的仪表用的电流互感器的回路，不然取自后备庇护的电流回路，并接到电流互感器二次回路的开头。
电力系统继电保护反事故措施范本随着电力系统的发展和设备规模的不断扩大，电力系统继电保护在维护电网稳定和安全运行方面发挥着至关重要的作用。
然而，继电保护设备本身也可能出现故障，对电力系统造成一定的风险。
为了应对这些潜在的事故风险，制定并实施一套完善的继电保护反事故措施是必不可少的。
一、继电保护设备定期检测和维护定期对继电保护设备进行检测和维护，包括但不限于以下内容：1.检查设备的外观，确保设备表面无损伤，无密封破损；2.检查设备的接线端子，确保接线牢固可靠，没有松动现象；3.进行电气测试，测试设备的绝缘电阻、继电器操作电压和时间等参数；4.清洁设备，清除设备表面的灰尘、油污等；5.定期校准设备，确保测量准确度；6.对检测和维护结果进行记录和归档，以备日后参考。
二、定期演练应急预案制定继电保护设备故障或其他事故情况下的应急预案，并定期组织演练。
演练应涵盖以下内容：1.发生设备故障时的紧急处置措施；2.继电保护故障引发的系统异常情况应对措施；3.继电保护设备停运时的备用措施；4.相关应急通信和沟通措施。
三、设立备用设备为了避免继电保护设备故障导致系统无法保护的情况，建议安装备用继电保护设备。
备用设备应具备以下要求：1.与主设备性能相当，能够在主设备故障时替代使用；2.安装位置与主设备相隔适当，防止同时发生故障；3.定期对备用设备进行检测和维护，确保其正常可用。
四、建立事故备忘录和经验库针对继电保护设备故障或事故，建立事故备忘录和经验库。
备忘录应包括事故的原因、处理过程和结果，以及事后的总结和反思。
经验库则记录了各种故障和事故的处理经验，供日后参考和借鉴。
五、加强人员培训和技能提升定期组织相关人员参加继电保护设备的培训和技能提升课程，提高其对设备故障的识别和排查能力，保证设备的正常运行。
培训内容可以包括但不限于以下方面：1.继电保护设备的工作原理和基本操作；2.设备故障诊断和排查方法；3.继电保护设备的维护和保养；4.应急预案和演练。

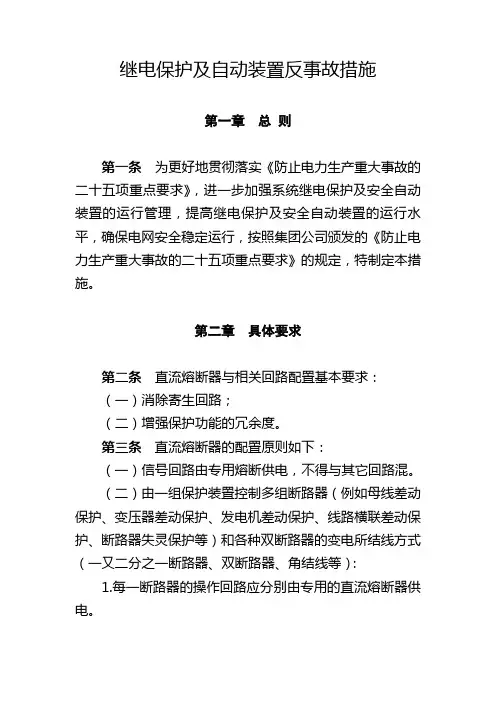

继电保护及自动装置反事故措施第一章总则第一条为更好地贯彻落实《防止电力生产重大事故的二十五项重点要求》，进一步加强系统继电保护及安全自动装置的运行管理，提高继电保护及安全自动装置的运行水平，确保电网安全稳定运行，按照集团公司颁发的《防止电力生产重大事故的二十五项重点要求》的规定，特制定本措施。
第二章具体要求第二条直流熔断器与相关回路配置基本要求：（一）消除寄生回路；（二）增强保护功能的冗余度。
第三条直流熔断器的配置原则如下：（一）信号回路由专用熔断供电，不得与其它回路混。
（二）由一组保护装置控制多组断路器（例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等）和各种双断路器的变电所结线方式（一又二分之一断路器、双断路器、角结线等）：1.每一断路器的操作回路应分别由专用的直流熔断器供电。
2.保护装置的直流回路由另一组直流熔断器供电。
（三）有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。
（四）有两套纵联保护的线路，每一套纵联保护的直流回路应分别由专用的直流熔断器供电，后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
（五）采用“近后备”原则只有一套纵联保护和一套后备保护的线路，纵联保护与后备保护的直流回路应分别由专用的直流熔断器供电。
第四条接到同一熔断器的几组断电直流回路的结线原则：（一）建立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正和负电源。
（二）不允许一套独立保护的任一回路包括跳闸继电器，接到由另一套独立保护的专用端子对引入的直流正和负电源。
（三）如果一套独立保护的继电器及回路分装在不同的保护屏上，同样也必须只能由同一专用端子对取得直流正和负电源。
第五条由不同熔断器供电或不同专用端子对供电的两套保护装置的直流逻辑回路间不允许有任何电的联系，如有需要，必须经空接点输出。
防止继电保护事故安全技术措施为了防止继电爱护事故的发生，应仔细贯彻新颁布的《继电爱护和平安自动装置技术规程》、《继电爱护及平安自动装置运行管理规程》、《继电爱护及平安自动装置检验条例》、《继电爱护和平安自动装置现场保安规定》、《3～110kV 电网继电爱护装置运行整定规程》、《220～500kV电网继电爱护装置运行整定规程》、《电力系统继电爱护技术监督规定（试行）》、《电力系统继电爱护和平安自动装置运行反事故措施管理规定》、《电力系统继电爱护及平安自动装置反事故措施要点》、《电力系统继电爱护和平安自动装置运行评价规程》及相关规程。
依据原电力公司《防止电力生产重大事故的二十五项重点要求》、《电网公司十八项电网重大反事故措施》结合公司实际状况，特制定本平安技术措施。
1继电爱护专业管理1.1充分发挥继电爱护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网平安稳定运行水平，防止由于爱护不正确动作而引起系统稳定破和电网瓦解、大面积停电等事故的发生。
1.2高度重视继电爱护队伍建设，充实配备技术力气，加强继电爱护工作人员专业技能和职业素养的培训，保持继电爱护队伍的相对稳定，并不断培育新生力气。
1.3继电爱护技术监督应贯穿电力生产的全过程。
在工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必需实施继电爱护技术监督。
贯彻“平安第一、预防为主”的方针，根据依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
1.4不符合和电力行业相关标准的以及未经技术鉴定和未取得胜利运行阅历的继电爱护产品严禁使用。
全部入网运行继电爱护装置的选型和配置，从初步设计阶段至投产运行前都必需经过相应各级调度部门的审核。
1.5仔细贯彻各项规章制度及反事故措施，严格执行各项平安措施，防止继电爱护“三误”事故发生。
1.6仔细搞好继电爱护及自动装置的定期检验、调试工作。
调试工作的质量是爱护正确动作的必要保证，通过调试发觉问题，并准时处理，消退事故隐患，避开事故发生。
「电力系统继电保护及安全自动装置反事故措施要点」电力系统继电保护及安全自动装置是保障电力系统正常运行的重要组成部分。
为了确保其可靠性和安全性，必须制定相应的反事故措施。
本文将讨论电力系统继电保护及安全自动装置反事故措施的要点。
首先，反事故措施应包括继电保护及安全自动装置的定期检查和维护。
定期检查可以发现装置的潜在故障和问题，并及时采取措施进行修复。
维护包括清洁、紧固连接、润滑等，以确保装置的正常运行。
此外，还应制定相应的故障排除措施，以解决各类故障和故障的可能原因。
其次，对于电力系统继电保护及安全自动装置，必须进行定期的功能测试。
功能测试可以验证装置的逻辑和响应性能，以确保装置能够正确地识别和处理各类故障情况。
同时，还应进行一系列的动态测试，以测试装置的响应时间和灵敏度，确保装置能够在最短的时间内做出正确的动作。
此外，反事故措施还应包括对装置参数的定期校验和校准。
装置参数的准确性对于正确的保护动作至关重要。
定期校验和校准可以验证装置参数的准确性，并及时进行调整和修正，确保装置在各类故障情况下能够正确地工作。
另外，对于电力系统继电保护及安全自动装置，还应制定相应的设备备份和冗余措施。
备份和冗余措施可以确保在主装置故障或失效时，系统能够迅速切换到备用装置，以防止故障进一步发展。
备份和冗余措施还可以保证系统的连续供电和正常运行。
此外，反事故措施还应包括对继电保护及安全自动装置的操作人员进行培训和指导。
操作人员的熟练程度和操作规范对于装置的正常运行至关重要。
培训和指导可以提高操作人员对装置的了解和操作能力，确保装置能够正确地投入和退出运行。
最后，反事故措施还应包括装置故障和事故的记录和分析。
记录和分析可以为装置故障的原因和成因提供重要的参考，为今后的故障排除和维护提供经验和依据。
同时，还应及时报告和通知相关单位，以便及时采取措施避免事故的再次发生。
总之，电力系统继电保护及安全自动装置反事故措施的要点包括定期检查和维护、功能测试、参数校验和校准、设备备份和冗余、操作人员培训和指导、装置故障记录和分析等。
电力系统继电保护及安全自动装置反事故措施要点1总则1.1《电力系统继电保护及安全自动装置反事故措施要点》(如下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面旳根本阅历，也是事故教训旳总结。
1.2建、扩建和技改等工程，均应执行本“要点”；既有发电厂、变电所设施，凡严峻威逼安全运行旳必需马上更改，其他可分轻重缓急有打算地予以更或改造。
制造和科研部门也必需遵守本“要点”旳规定。
1.3本“要点”只是要点，不是应有旳全部内容。
有旳问题在其他部颁规程如《现场试验工作保安规程》中已经有明确规定，但为了强调，某些局部也在本“要点”中反复列出。
1.4过去颁发旳反措及有关文献凡与本“要点”有抵触旳，应按本“要点”执行。
1.5本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。
2直流熔断器与有关回路配置根本规定：消退寄生回路：增加保护功能旳冗余度。
2.1直流熔断器旳配置原则如下：2.1.1信号回路由专用熔断器供电，不得与其他回路混用。
2.1.2由一组保护装置掌握多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和多种双断路器旳变电所接线方式 1 1 2 断路器、双断路器、角接线等旳配置原则：2.1.2.1每一断路器旳操作回路应分别由专用旳直流熔断器供电。
2.1.2.2保护装置旳直流回路由另一组直流熔断器供电。
2.1.3有两组跳闸线圈旳断路器，其每一跳闸回路应分别由专用旳直流熔断器供电。
2.1.4有两套纵联差动保护旳线路，每一套纵联差动保护旳直流回路应分别由专用旳直流熔断器供电；后备保护旳直流回路，可由另一组专用直流熔断器供电，也可适宜地分派到前两组直流供电回路中。
2.1.5承受“近后备”原则，只有一套纵联差动保护和一套后备保护旳线路，纵联差动保护与后备保护旳直流回路应分别由专用旳直流熔断器供电。
2.2接到同一熔断器旳几组继电保护直流回路旳接线原则：2.2.1每一套独立旳保护装置，均应有专用于直接到直流熔断器正负极电源旳专用端子对，这一套保护旳全部直流回路包括跳闸出口继电器旳线圈回路，都必需且只能从这一对专用端子获得直流旳正、负电源。
电力系统继电保护及反事故措施1. 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。
1.1 直流溶断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其它回路混用。
1.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：(1) 每一断路器的操作回路应分别由专用的直流熔断器供电。
(2) 保护装置的直流回路由另一组直流熔断器供电。
1.1.3 有两组跳闸线卷的断路器，其每一跳闸回路分别由专用的直流熔断器供电。
1.1.4 有两套纵联保护的线路，每一套纵联保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
1.1.5 采用“近后备”原则只有一套纵联保护和一套后备保护的线路，纵联保护与后备保护的直流回路应分别由专用的直流溶断器供电。
1.2 接到同一熔断器的几组继电保护直流回路的结线原则：(1) 每一套独立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口断电的线卷回路，都必须且只能从这一对专用端子取得直流的正和负电源。
(2) 不答应一套独立保护的任一回路包括跳闸继电器，接到由另一套独立保护的专用端子对引入的直流正和负电源。
(3) 假如一套独立保护的继电器及回路分装在不同的保护屏上，同样也必须只能由同一专用端子对取得直流正和负电源。
1.3 由不同熔断器供电或不同专用端子对供电的两套保护装置的直流逻辑回路间不答应有任何电的联系，如有需要，必须经空接点输出。
1.4 找直流接地，应断开直流熔断器或断开由专用端子对在直流熔断器的联结，并在操作前，先停用由该直流熔断器或由该专用端子对控制的所有保护装置；在直流回路恢复良好后再恢复保护装置的运行。
1.5 所有的独立保护装置都必须设有直流电源断电的自动告警回路。
1.6 上、下级熔断器之间必须有选择性。
2. 保护装置用直流中间继电器、跳(合)闸出口继电器及相关回路2.1 直流电压为220V的直流继电器线卷的线径不宜小于0.09mm，如用线径小于0.09mm的继电器时，其线卷须经密封处理，以防止线卷断线，假如用低额定电压规格(如220V电源用110V的继电器)的直流继电器串联电阻的方式时，串联电阻的一端应接于负电源。
2.2 直流电压在110V及以上的中间继电器一般应有符合下面要求的消弧回路：(1) 不得在它的控制接点以电容电阻回路实现消弧。
(2) 不论是用电容或反向二级管并在中间继电器线卷上作消弧回路，在电容及二级管上串入数百欧的低值电阻，以防止电容或二级管短路时将中间继电器线卷回路短接。
消弧回路应直接并在继电器线卷的端子上。
(3) 选用的消弧回路用反向二级管，其反向击穿电压不宜低于1000V，绝不答应低于600V。
(4) 注重因关联消弧回路而引起中间继电器返回沿时对相关控制回路的影响。
2.3 跳闸出口继电器的起动电太不宜低于直流额定电压的50，以防止继电器线卷正电源侧接地时因直流回路过大的电容放电引起的误动作；但也不应过高，以保证直流电源降低时的可靠动作和正常情况下的快速动作。
对于动作功率较大的中间继电器(例如5瓦以上)如为快速动作的需要，则答应动作电压略低于额定电压的50，此时必须保证继电器线卷的接线端子有足够的绝缘强度。
假如适当提高了起动电压还不能满足防止误动作的要求，可以考虑在线卷回路上并联适当电阻以作补充。
由变压器、电抗器瓦斯保护起动的中间继电器，由于联线长，电缆电容大，为避免电源正极接地误动作，应采用较大起动功率的中间继电器，但不要求快速动作。
2.4 断路器跳(合)闸线卷的出口接点控制回路，必须设有串联自保持的继电器回路，保证：(1) 跳(合)闸出口继电器的接点不断弧。
(2) 断路器可靠跳、合。
只有单出口继电器时，可以在出口继电器跳(合)闸接点回路中串入电流自保持线卷，并满足如下条件：(1) 自保持电流不大于额定跳(合)闸电流的一半左右，线卷压降小于5额定值。
(2) 出口继电器的电压起动线卷与电流自保持线卷的相互极性关系正确(3) 电流与电压线卷间的耐压水平不低于交流1000V一分钟的试验标准(出厂试验应为交流2000V一分钟)。
(4) 电流自保持线卷接在出口接点与断路器控制回路之间。
有多个出口继电器可能同时跳闸时，宜由防止跳跃继电器TBJ实现上述任务，防跳继电器应为快速动作的继电器，其动作电流小于跳闸电流的一半，线卷压降小于10额定值，并满足上述(2)～(4)项的相应要求。
2.5 不推荐采用可控硅跳闸出口的方式。
2.6 两个及以上中间继电器线卷或回路并联使用时，应先并联，然后经公共联线引出。
3. 信号回路3.1 应当装设直流电源回路绝缘监视装置，但必须用高内阻仪表实现，220V的不小于20千欧；110V不小于10千欧。
3.2 检查测试带串联信号继电器回路的整组起动电压，必须保证在80直流额定电压和最不利条件下分别保证中间继电器和信号继电器都能可靠动作。
4. 跳闸压板4.1 除公用综合重合闸的出口跳闸回路外，其他直接控制跳闸线卷的出口继电器，其跳闸压板应装在跳闸线卷和出口继电器的接点间。
4.2 经由共用重合闸选相元件的220kV线路的各套保护回路的跳闸压板，应分别经切换压板接到各自起动重合闸的选相跳闸回路或跳闸不重合的端子上。
4.3 综合重合闸中三相电流速断共用跳闸压板，但应在各分相回路中串入隔离二级管。
4.4 跳闸压板的开口端应装在上方，接到断路器的跳闸线卷回路；压板在落下过程中必须和相邻压板有足够的距离，保证在操作压板时不会碰到相邻的压板；检查并确证压板在扭紧螺栓后能可靠地接通回路；穿过保护屏的压板导电杆必须有绝缘套，并距屏孔有明显距离；检查压板在拧紧后不会接地。
不符合上述要求的需立即处理或更换。
5. 保护屏5.1 保护屏必须有接地端子，并用截面不小于4平方毫米的多股铜线和接地网直接联通。
装设静态保护的保护屏间应用专用接地铜排直接联通，各行专用接地铜排首末端同时联接，然后该接地网的一点经铜排与控制室按地网联通。
专用接地铜排的截面不得小于100平方毫米。
5.2 保护屏本身必须可靠接地。
5.3 屏上的电缆必须固定良好，防止脱落拉坏接线端子排造成事故。
5.4 所有用旋钮(整定用压板用)接通回路的端子，必须加铜垫片，以保护接通良好，非凡注重不因螺杆过长，以致不能可靠压接。
5.5 跳(合)闸引出端子应与正电源适当地隔开。
5.6 到集成电路型保护或微机型保护的交流及直流电源来线，应先经抗干扰电容(最好接在保护装置箱体的接线端子上)，然后才进入保护屏内，此时：(1) 引入的回路导线应直接焊在抗干扰电容的一端上；抗干扰电容的另一端并接后接到屏的接地端子(母线)上。
(2) 经抗干扰后引入装置在屏上的走线，应远离直流操作回路的导线及高频输入(出)回路的导线，更不得与这通些导线捆绑在一起。
(3) 引入保护装置逆变电源的直流电源应经抗干扰处理。
5.7 弱信号线不得和有强干扰(如中间继电器线卷回路)的导线相邻近。
5.8 高频收发信机的输出(入)线应用屏蔽电缆，屏蔽层接地，接地线截面不小于1.5平方毫米。
5.9 两个被保护单元的保护装置配在一块屏上时，其安装必须明确分区，并划出明显界线，以利于分别停用试验。
一个被保护单元的各套独立保护装置配在一块屏上，其布置也应明确分区。
5.10 集成电路及微机保护屏宜采用柜式结构。
6. 保护装置本体6.1 保护装置的箱体，必须经试验确证可靠接地。
6.2 所有隔离变压器(电压、电流、直流逆变电源、导引线保护等)的一二次线卷间必须有良好的屏蔽层，屏蔽层应在保护屏可靠接地。
6.3 外部引入至集成电路型或微机型保护装置的空接点，进入保护后应经光电隔离。
6.4 半导体型、集成电路型、微机型保护装置只能以空接点或光耦输出。
7. 开关场到控制室的电缆线7.1 用于集成电路型，微机型保护的电流、电压和信号接点引入线，应采用屏蔽电缆，屏蔽层在开关场与控制室同时接地；各相电流和各相电压线及其中性线应分别置于同一电缆内。
7.2 不答应用电缆芯两端同时接地方法作为抗干扰措施。
7.3 高频同轴电缆应在两端分别接地，并紧靠高频同轴电缆敷设截面不小于100平方毫米两端接地的铜导线。
7.4 动力线、电热线等强电线路不得与二次弱电回路共用电缆。
7.5 穿电缆的铁管和电缆沟应有效地防止积水。
8. 仪用互感器及其二次回路8.1 电流互感器及电压互感器的二次回路必须分别有且只能有一点接地。
8.2 由几组电流互感器二次组合的电流回路，如差动保护、各种双断路器主结线的保护电流回路，其接地点宜选在控制室。
8.3 经控制室零相小母线(N600)联通的几组电压互感器二次回路，只应在控制室将N600一点接地，各电压互感器二次中性点在开关场的接地点应断开；为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或接触器等。
8.4 已在控制室一点接地的电压互感器二次线卷，如认为必要，可以在开关场将二次线卷中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30Imax伏，Imax为电网接地故障时通过变电所的可能最大接地电流有效值，单位为千安。
8.5 宜取消电压互感器二次B相接地方式，或改为经隔离变压器实现同步并列。
8.6 独立的、与其他互感器二次回路没有电的联系的电流或电压互感器二次回路，可以在控制室内也可以在开关场实现一点接地。
8.7 来自电压互感器二次的四根开关场引入线和互感器三次的两(三)根开关场引入线必须分开，不得公用。
8.8 多绕组电流互感器及其二次线卷接入保护回路的接线原则如下：(1) 装小瓷套的一次端子应放在母线侧。
(2) 保护接入的二次线卷分配，应非凡注重避免当一套线路保护停用(为了试验)而线路继续运行时，出现电流互感器内部故障时的保护死区。
8.9 新安装及解体检修后的电流互感器应作变比及伏安特性试验，并作三相比较以判别二次线卷有无匝间短路和一次导体有无分流；注重检查电流互感器末屏是否已可靠接地。
变压器中性点电流互感器的二次伏安特性需与接入的电流继电器起动值校对，保证后者在通过最大短路电流时能可靠动作。
9. 整流电源及储能电源9.1 用整流电源作浮充电源的直流电源应满足下列要求：(1) 直流电压波动范围应＜±5额定值。
(2) 波纹系数＜5(3) 失去浮充电源后的最大负载下的直流电压不应低于80的额定值。
9.2 新设计变电所，不应采用储能电源作操作电源。
对现有系统，其操作电源应分为如下的各独立组，并定期作操作试验。
