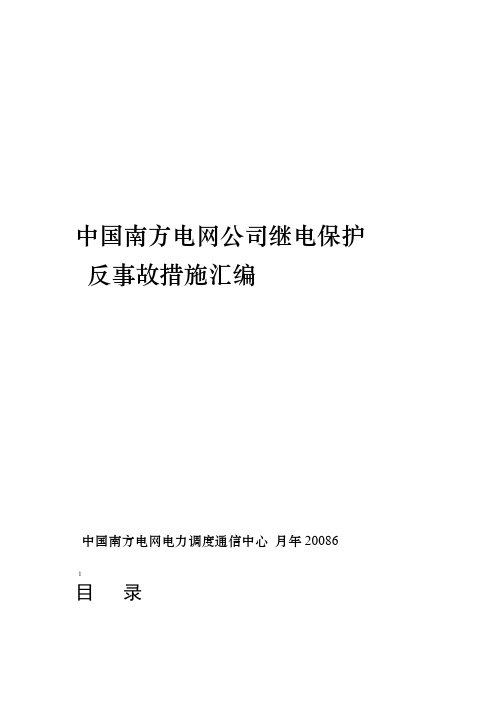

中国南方电网公司继电保护反事故措施汇编中国南方电网电力调度通信中心月年200861目录1 总则 (3)2 整定计算 (3)3 保护装置 (4)3.1线路保护及远跳 (4)3.2母线保护及断路器失灵保护 (6)3.3发电机变压器保护 (7)3.4故障录波和继电保护故障信息系统 (9)4 直流电源 (10)4.1保护控制直流电源 (10)4.2保护接口装置通信直流电源 (12)5 二次回路及抗干扰............................................................................135.1 互感器及其二次回路 (13)5.2 保护二次回路 (15)5.3 抗干扰 (17)6 运行与检修 (19)7 专业管理 (23)21总则1.1《中国南方电网公司继电保护反事故措施汇编》（以下简称《反措汇编》）是在《防止电力生产重大事故的二十五项重点要求》、《继电保护及安全自动装置反事故技术措施要点》等规程、规定和技术标准的基础上，汇总近年来南方电网继电保护的主要反事故措施而编制的。
1.2《反措汇编》重点针对设计、运行等技术标准中没有明确，而实际运行中已出现对继电保护装置可靠运行产生较大影响的问题，对于已在相关技术标准中明确的部分早期反事故措施，本汇编不再重复。
因此，在贯彻落实《反措汇编》的过程中仍应严格执行相关规程、规定和技术标准。
过去颁发的反措及相关标准、规定，凡与《反措汇编》有抵触的，应按《反措汇编》执行。
1.3新建、扩建和技改等工程均应执行《反措汇编》，现有发电厂、变电站已投入运行的继电保护装置，凡严重威胁系统安全运行的应立即整改，其它可分轻重缓急有计划地予以更新或改造，不能满足要求的应结合设备大修加速更换。
1.4各单位应在遵循《反措汇编》的基础上，对各项反事故措施落实情况进行全面检查，并结合实际情况制定具体的反事故技术措施和实施细则。
2整定计算2.1继电保护的配置与整定应充分考虑系统可能出现的不利情况，尽量避免在复杂故障情况下继电保护的不正确动作，当遇到电网结构发生变化、整定计算不能满足系统要求时，若保护装置不能充分发挥其效能，应按整定规程进行取舍，侧重防止保护拒动，同时备案注明并报主管领导批准。

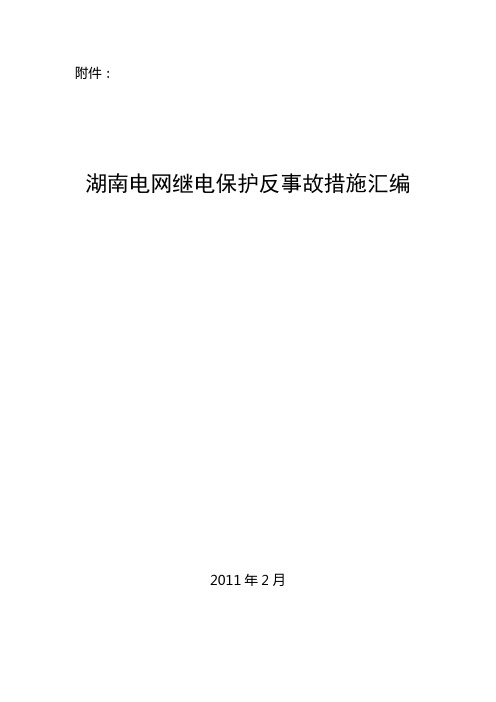

附件：湖南电网继电保护反事故措施汇编2011年2月目录前言第一部分公共部分……………………………………………………………………………错误！未定义书签。
第二部分线路保护 (13)第三部分变压器保护 (17)第四部分母差、失灵及母联保护 (21)第五部分发电机变压器组保护 (23)第六部分故障录波装置 (25)第七部分直流电源系统 (27)附有关规程、标准清单 (32)前言1、本文对近几年湖南电网继电保护配置、设计、原理、运行和维护等有效的反事故措施条文进行了汇编和部分说明。
2、本文并未涵盖全部的继电保护反事故措施，有些措施在已颁发的国网公司规程、技术标准中已明确规定，未一一列出，作为清单附后。
3、部分反事故措施可能体现在不同的文件或规定中，本文选取了最具代表性的用语。
4、已废止或不适用的部分反事故措施条文未一一列出。
5、如无特殊说明，本文不适用于智能化变电站及配套的对侧保护。
6、以下是部分文件的简称：①、湖南电网贯彻执行《〈国家电网公司十八项电网重大反事故措施〉（试行）继电保护专业重点实施要求》实施细则（湘电公司生〔2006〕868号）以下简称“十八项反措湖南实施细则”。
②、《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求（调继〔2005〕222号）以下简称“十八项反措国网实施细则”。
③、《华中电网有限公司预防继电保护事故措施》（华中电网调〔2006〕273号）以下简称“华中电网十八项反措”。
④、《湖南电网继电保护及安全自动装置配置选型原则》（湘电公司调〔2009〕139号）以下简称“选型原则”。
⑤、《电力系统继电保护及安全自动装置反事故措施要点》（原电力部电安生［1994］191号）以下简称“94反措要点”。
⑥、《湖南电网220千伏继电保护和安全自动装置现场运行导则》（湘电公司调〔2010〕576号）以下简称“现场运行导则”。
7、本文由湖南省电力公司调度通信局负责解释。
8、本文为2011年版本，由湖南省电力公司调度通信局不定期进行修编。
防止继电保护事故措施一、目的为了杜绝风电场安全隐患，有效防止和杜绝继电保护事故发生，已保证电气设备安全根据《电业安全生产工作规程》和《风电机组安全手册》的有关规定和要求，结合工作实际情况，特制定本措施。
二、组织机构组长：风场场长副组长：风场技术专责成员：各值值长、检修班长、技术员三、职责1、防止继电保护事故的各项措施的制定和执行情况由组长全面负责监督、管理、考核。
各值长、班长是本单位防止继电保护事故的第一责任人，层层明确落实责任，形成齐抓共管的局面。
组长负责日常具体的工作项目和作业现场的安全管理、监督、检查、指导工作。
2、组织机构贯彻执行《防止电力生产重大事故的二十九项重点要求》及公司安全管理的各项方针，政策及法律，结合公司实际情况，研究、指定、部署此项安全管理工作，做到认真计划，合理安排，统一部署，认真监督、检查、组织、协调、指导、促进各项措施的落实。
3、组织机构进行定期或不定期的专项检查，对检查出的不安全隐患，漏洞，汇报并协调相关部门立即进行整改，对不按期整改和拒绝整改的要制定出具体防范措施。
4、组织机构对员工群众开展经常性的安全知识培训讲解和宣传教育活动，提高专业技术知识和技能，使全体干部、员工不断提高安全意识。
5、组织机构要将其所需资金和整改期限列入反事故措施计划中逐步进行整改。
四、防止继电保护的具体措施（一）、高度重视现场进行的继电保护、加强继电保护工作人员专业技能和职业素质的培训，保持继电保护队伍的稳定，认真贯彻各项规章制度及反事故措施，严格执行各项安全措施，防止继电保护“三误“事故即“勿碰、误接线、误整定”的发生。
（二）、组织制度1、工作票制度。
2、工作许可制度。
3、工作监护制度。
4、工作票转移、间断、终结制度。
（三）、技术措施1、凡是在现场进行的继电保护、安全自动装置及其二次回路上的检修、运行维护、定检、试验、调试等工作的人员，都必须遵守《电业安全工作规程》和《继电保护和电网安全自动装置现场工作保安规定》的要求，严格执行安全措施。
防止继电保护事故预防措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-防止继电保护事故预防措施1总则为了防止“继电保护”事故的发生，凡是在现场接触到运行的继电保护、安全自动装置及其二次回路的生产运行维护、试验、安装调试或其它(如仪表等)人员，除必须遵守《电业安全工作规程》外，还必须遵守《继电保护和电网安全自动装置现场工作保安规定》的要求，建立健全继电保护及自动装置的技术档案，并设专人管理，保证设备图纸齐全、规范。
1.1继电保护人员要严格执行继电保护规程和部颁反事故措施细则。
1.2加强对继电保护的定值管理，要求整定计算和定值变更有原始记录。
保证保护装置在事故情况下，能够正确、可靠、有选择地动作切除故障，达到继电保护正确动作率100％。
1.3按规程规定期限对保护及自动装置进行全部或部分检定。
1.4继电保护人员在检定中，应对继电保护的性能、结构等存在的各种缺陷，做好记录。
并及时汇报主管领导，对于不符合技术规范要求的，必须采取补救措施。
1.5继电保护作业必须持有工作票，运行人员要根据工作票内容，作业范围，布置可靠的安全措施，继电保护人员在作业时，不得擅自扩大工作范围，以防止误触、误碰运行中的设备，造成保护误动。
重大作业时必须持有继电保护安全措施票。
．1.6工作结束后，工作负责人应做好详细交待，运行人员经验收确认无误后，工作方告终结。
2防止“误动作"措施：2.1工作时必须遵守《电业安全工作规程》及《继电保护和电网安全自动装置现场工作保安规定》的要求。
2.2按专区分工，加强对设备的巡视检查，发现问题及时消除。
2.3加强技术培训，提高全班组人员的实际技术水平和业务能力，确保设备的调试质量及缺陷处理能力。
2.4现场工作至少应有二人参加。
工作负责人必须由经领导批准的有经验的专业人员担任。
工作负责人对工作前的准备、现场工作的安全、质量、进度和工作结束后的交接负全部责任。
继电保护及word式-动可编辑装-感谢置下载支反持事故措施为更好地贯彻落实《防止电力生产重大事故的二十五项重点要求》，进一步加强系统继电保护及安全自动装置的运行管理，提高继电保护及安全自动装置的运行水平，确保电网安全稳定运行，按照集团公司颁发的《防止电力生产重大事故的二十五项重点要求》的规定，特制定本措施。
直流熔断器与相关回路配置基本要求：(一)消除寄生回路；(二)增强保护功能的冗余度。
直流熔断器的配置原则如下：(一)信号回路由专用熔断供电，不得与其它回路混。
(二)由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发机电差动保护、路线横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：1.每一断路器的操作回路应分别由专用的直流熔断器供电。
2.保护装置的直流回路由另一组直流熔断器供电。
(三)有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。
(四)有两套纵联保护的路线，每一套纵联保护的直流回路应分别由专用的直流熔断器供电，后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
(五)采用“近后备”原则惟独一套纵联保护和一套后备保护的路线，纵联保护与后备保护的直流回路应分别由专用的直流熔断器供电。
接到同一熔断器的几组断电直流回路的结线原则：(一)建立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正和负电源。
(二)不允许一套独立保护的任一回路包括跳闸继电器，接到由另一套独立保护的专用端子对引入的直流正和负电源。
(三)如果一套独立保护的继电器及回路分装在不同的保护屏上，同样也必须只能由同一专用端子对取得直流正和负电源。
由不同熔断器供电或者不同专用端子对供电的两套保护装置的直流逻辑回路间不允许有任何电的联系，如有需要，必须经空接点输出。
防止继电保护事故安全技术措施为了防止继电爱护事故的发生，应仔细贯彻新颁布的《继电爱护和平安自动装置技术规程》、《继电爱护及平安自动装置运行管理规程》、《继电爱护及平安自动装置检验条例》、《继电爱护和平安自动装置现场保安规定》、《3～110kV 电网继电爱护装置运行整定规程》、《220～500kV电网继电爱护装置运行整定规程》、《电力系统继电爱护技术监督规定（试行）》、《电力系统继电爱护和平安自动装置运行反事故措施管理规定》、《电力系统继电爱护及平安自动装置反事故措施要点》、《电力系统继电爱护和平安自动装置运行评价规程》及相关规程。
依据原电力公司《防止电力生产重大事故的二十五项重点要求》、《电网公司十八项电网重大反事故措施》结合公司实际状况，特制定本平安技术措施。
1继电爱护专业管理1.1充分发挥继电爱护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网平安稳定运行水平，防止由于爱护不正确动作而引起系统稳定破和电网瓦解、大面积停电等事故的发生。
1.2高度重视继电爱护队伍建设，充实配备技术力气，加强继电爱护工作人员专业技能和职业素养的培训，保持继电爱护队伍的相对稳定，并不断培育新生力气。
1.3继电爱护技术监督应贯穿电力生产的全过程。
在工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必需实施继电爱护技术监督。
贯彻“平安第一、预防为主”的方针，根据依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
1.4不符合和电力行业相关标准的以及未经技术鉴定和未取得胜利运行阅历的继电爱护产品严禁使用。
全部入网运行继电爱护装置的选型和配置，从初步设计阶段至投产运行前都必需经过相应各级调度部门的审核。
1.5仔细贯彻各项规章制度及反事故措施，严格执行各项平安措施，防止继电爱护“三误”事故发生。
1.6仔细搞好继电爱护及自动装置的定期检验、调试工作。
调试工作的质量是爱护正确动作的必要保证，通过调试发觉问题，并准时处理，消退事故隐患，避开事故发生。
继电保护反事故措施汇编目录前言第一部分公共部分 (1)第二部分线路保护 (13)第三部分变压器保护 (17)第四部分母差、失灵及母联保护 (21)第五部分发电机变压器组保护 (23)第六部分故障录波装置 (25)第七部分直流电源系统 (27)附有关规程、标准清单 (32)前言1、本文对近几年湖南电网继电保护配置、设计、原理、运行和维护等有效的反事故措施条文进行了汇编和部分说明。
2、本文并未涵盖全部的继电保护反事故措施，有些措施在已颁发的国网公司规程、技术标准中已明确规定，未一一列出，作为清单附后。
3、部分反事故措施可能体现在不同的文件或规定中，本文选取了最具代表性的用语。
4、已废止或不适用的部分反事故措施条文未一一列出。
5、如无特殊说明，本文不适用于智能化变电站及配套的对侧保护。
6、以下是部分文件的简称：①、湖南电网贯彻执行《〈国家电网公司十八项电网重大反事故措施〉（试行）继电保护专业重点实施要求》实施细则（湘电公司生〔2006〕868号）以下简称“十八项反措湖南实施细则”。
②、《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求（调继〔2005〕222号）以下简称“十八项反措国网实施细则”。
③、《华中电网有限公司预防继电保护事故措施》（华中电网调〔2006〕273号）以下简称“华中电网十八项反措”。
④、《湖南电网继电保护及安全自动装置配置选型原则》（湘电公司调〔2009〕139号）以下简称“选型原则”。
⑤、《电力系统继电保护及安全自动装置反事故措施要点》（原电力部电安生［1994］191号）以下简称“94反措要点”。
⑥、《湖南电网220千伏继电保护和安全自动装置现场运行导则》（湘电公司调〔2010〕576号）以下简称“现场运行导则”。
7、本文由湖南省电力公司调度通信局负责解释。
8、本文为2011年版本，由湖南省电力公司调度通信局不定期进行修编。
9、本文主要编写人：李勃、刘伟良、徐宇新、潘伟、黄勇、刘韬文、刘宇、向为、张延、周立梅、刘春艳、郑显贵、周伟、王军、刘颂凯、谭剑辉、邹婞。
第一部分公共部分1.1 总则1.1.1 一次设备投入运行时，相关继电保护、安全自动装置、稳定措施和电力专用通信配套设施等应同时投入运行。
来源：十八项反措国网实施细则1.1.2 第一次进入省网的保护装置，应通过省公司继电保护部门组织的检测，并经省公司继电保护归口管理部门确认后方可采用，未按规定的要求和程序进行检测或鉴定的保护装置不允许入网运行。
来源：十八项反措湖南实施细则1.2 保护双重化1.2.1 加强110kV及以上电压等级母线、220kV及以上电压等级主设备快速保护建设。
220kV 及以上电压等级变压器、高抗等主设备的微机保护应按双重化配置，220kV及以上环网运行线路应配置双重化全线速动保护，必要时500(330)kV及枢纽220kV厂站母线采用双重化母差保护配置。
来源：十八项反措国网实施细则说明：按华中电网十八项反措和十八项反措湖南实施细则，500kV和220kV电压等级的发电厂、联络变电站的母差保护要求双重化。
1.2.2 为提高继电保护的可靠性，重要线路和设备必须坚持按双重化配置互相独立保护的原则。
传输两套独立的主保护通道相对应的电力通信设备也应为两套完整独立的、两种不同路由的通信系统，其相应的通信监控监测信息应被采集汇总到上一级调度（通信）机构的通信监控主站系统。
来源：十八项反措国网实施细则1.2.3 每套完整、独立的保护装置应能处理可能发生的所有类型的故障。
两套保护之间不应有任何电气联系，当一套保护退出时不应影响另一套保护的运行。
来源：十八项反措湖南实施细则1.2.4 新建工程两套主保护的电压回路应分别接入电压互感器的不同二次绕组；电流回路应分别取自电流互感器互相独立的绕组。
来源：十八项反措湖南实施细则说明：220kV及以上改扩建工程也应执行此条文。
1.2.5 双重化配置保护装置的直流电源应取自不同蓄电池组供电的直流母线段。
来源：十八项反措湖南实施细则说明：每套保护装置的直流电源与其对应的操作电源、电压切换箱电源均应取自蓄电池组供电的同一母线段。
1.2.6 两套保护的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
来源：十八项反措湖南实施细则说明：若断路器只有一组跳闸线圈或只有一组蓄电池供电时，失灵保护装置工作电源应与相对应的断路器操作电源取自不同的直流母线段。
1.2.7 双重化配置的保护装置的跳闸回路应使用各自独立的电缆。
来源：十八项反措湖南实施细则1.2.8 双重化配置保护与其他保护、设备配合的回路应遵循相互独立的原则。
来源：十八项反措湖南实施细则1.3 TA及TV1.3.1 公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·Imax伏（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为kA）。
应定期检查放电间隙或氧化锌阀片，防止造成电压二次回路多点接地的现象。
来源：十八项反措湖南实施细则说明：①、公用电压互感器的二次回路只允许在控制室内有一点接地，应接至等电位接地网上。
②、双母线、单母线分段等接线方式下，需经切换的二次电压回路应在控制室一点接地，线路TV、电容器放电TV等不需要切换的二次电压回路应在开关场一点接地。
1.3.2 公用电流互感器二次绕组二次回路只允许、且必须在相关保护柜屏内一点接地。
独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。
二次回路没有电气联系是指按照《继电保护及安全自动装置检验规程》的试验方法，各电流回路、电压回路之间的绝缘电阻满足该规程的要求。
（例如：国产微机母线保护、变压器保护的电流回路无电气联系；中阻抗母线保护的电流回路有电气联系。
）来源：十八项反措湖南实施细则说明：①、独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地，老站（厂）应结合检验将TA二次回路逐步过渡到开关场一点接地。
②、TA的二次回路可接到开关场主接地网或等电位接地网上，推荐直接连接到开关场主接地网上。
1.3.3 有电气联系的电流互感器二次回路应在“和”电流处接地。
来源：华中电网十八项反措1.3.4 互感器①在新建、扩建和技改工程中，应优先选用贯穿式电流互感器。
②合理分配电流互感器二次绕组，避免可能出现的保护死区。
分配接入保护的互感器二次绕组时，还应特别注意避免运行中一套保护退出时可能出现的电流互感器内部故障死区问题。
③选用贯穿式电流互感器的，保护用二次绕组应放母线侧。
④对油浸式U型结构的电流互感器其保护二次绕组应放置在绝缘端（L1或P1）。
⑤应对已运行的母线、变压器和发变组差动保护电流互感器二次回路负载进行10%误差计算和分析，校核主设备各侧二次负载的平衡情况，并留有足够裕度，对不满足要为求的应及时调整互感器的变比或安排更换。
⑥用于220kV～500kV电网的母线差动、变压器差动和发变组差动保护各支路的电流互感器应优先选用误差限制系数和饱和电压较高的电流互感器。
在各类差动保护中应使用相同类型的电流互感器。
⑦线路或主设备保护电流二次回路使用“和电流”的接线方式时，两侧电流互感器的相关特性应一致，避免在遇到较大短路电流时因“和电流”接线的“汲出效应”导致保护不正确动作。
来源：十八项反措湖南实施细则1.3.5 所有差动保护（母线、变压器、发电机的纵、横差等）在投入运行前，除测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证保护装置和二次回路接线的正确性。
来源：十八项反措国网实施细则。
说明：所有保护、测控用电流回路均要求测量中性线不平衡电流。
1.3.6 TV端子箱电压回路的快分开关应采用单相方式，不允许采用三相连动。
来源：《2003年220kV继电保护专题会议纪要》（湘电调函[2004]1号）1.3.7 PT断线保护需要PT二次快速开关处并以适当的电容，以保证三相快速开关跳开后断线闭锁可靠工作。
来源：湖南电网贯彻部颁“电力系统继电保护及安全自动装置反事故措施要点”的实施细则。
1.4 保护装置及二次回路1.4.1 继电保护及安全自动装置应选用抗干扰能力符合有关规程规定的产品，并采取必要的抗干扰措施，防止继电保护及安全自动装置在外界电磁干扰下不正确动作造成枢纽变电站全停。
来源：十八项反措国网实施细则1.4.2 微机保护装置的各种保护功能软件均须有软件版本号、校验码等完整的软件版本信息。
来源：选型原则1.4.3 保护装置应具有完善的在线自动检测功能，能对硬件损坏、功能失效、二次回路和开入异常等各种非正常状态自动检测并采取如告警、闭锁等应对措施，保证除出口继电器外，装置内任一元件损坏，装置不应误动作。
来源：选型原则1.4.4 110kV及以上系统的保护装置应与测控系统独立（即不共装置），35kV及以下系统的保护装置可以与测控系统共装置，但对应于一个断路器至少有一个独立的CPU来完成保护功能（即不共CPU）。
来源：十八项反措湖南实施细则1.4.5 两个被保护单元的保护装置配在一块屏上时，其安装必须明确分区，并划出明显界线，以利于分别停用试验。
一个被保护单元的各套独立保护装置配在一块屏上，其布置也应明确分区。
来源：94反措要点1.4.6 制造部门应提高微机保护抗电磁干扰水平和防护等级，光耦开入的动作电压应控制在额定直流电源电压的55%～70%范围以内。
来源：十八项反措湖南实施细则1.4.7 所有涉及直接跳闸的重要回路应采用动作电压在额定直流电源电压的55%～70%范围以内的中间继电器，并要求其动作功率不低于5W。
来源：十八项反措国网实施细则1.4.8 遵守保护装置 24V 开入电源不出保护室的原则，以免引进干扰。
来源：十八项反措国网实施细则1.4.9 保护屏柜上交流电压回路的空气开关应与电压回路总路开关在跳闸时限上有明确的配合关系，应保证3～4级级差。
来源：十八项反措湖南实施细则1.4.10 保护装置本体的所有隔离变压器（电压、电流、直流逆变电源、导引线保护等）的一二次线圈间必须有良好的屏蔽层，屏蔽层应在保护屏可靠接地。
来源：94反措要点1.4.11 跳(合)闸引出端子应与正电源适当地隔开。
来源：94反措要点1.4.12 除公用综合重合闸的出口跳闸回路外，其他直接控制跳闸线圈的出口继电器，其跳闸连接片应装在跳闸线圈和出口继电器的触点间。
来源：94反措要点1.4.13 跳闸连接片的开口端应装在上方，接到断路器的跳闸线圈回路；连接片在落下过程中必须和相邻连接片有足够的距离，保证在操作连接片时不会碰到相邻的连接片；检查并确证连接片在扭紧螺栓后能可靠地接通回路；穿过保护屏的连接片导电杆必须有绝缘套，并距屏孔有明显距离；检查连接片在拧紧后不会接地。
