防止继电保护事故安全技术措施继电保护是电力系统中重要的安全设备，它能够在电力系统发生故障时快速切除故障，保护设备和系统的安全运行。
然而，由于各种原因，继电保护设备的错误操作或故障可能引发事故，给电力系统带来安全隐患。
因此，采取适当的技术措施来防止继电保护事故的发生至关重要。
本文将介绍一些防止继电保护事故的安全技术措施。
一、完善设备的维护和管理为了保证继电保护设备的正常运行，必须做好设备的维护和管理工作。
首先，定期对继电保护设备进行巡查和检测，及时发现并排除潜在的故障隐患。
其次，建立健全的设备台账和档案，记录设备的运行情况和维护记录，便于追溯和分析故障原因。
此外，保持设备的清洁和良好的通风环境也是维护和管理工作的重要部分。
二、严格执行操作规程继电保护设备的操作是防止事故的关键环节，因此必须建立严格的操作规程，并确保人员严格遵守。
首先，操作人员必须经过专业培训，掌握正确的操作技能和方法。
其次，操作规程必须明确各个步骤和操作要求，确保每一步都符合标准和规范。
另外，对于复杂的操作，可以采用工作票制度，确保每一个环节都经过严格的审核和确认。
三、加强继电保护设备的监测和测试为了提高继电保护设备的可靠性和稳定性，必须加强对设备的监测和测试工作。
首先，可以采用遥测和遥信技术对设备进行实时监测，及时发现设备的异常情况。
其次，定期对设备进行定值检验和功能测试，验证设备的工作性能和准确性。
同时，针对关键设备可以采取备份和冗余措施，确保在设备发生故障时能够及时切换到备用设备。
四、加强人员培训和技术交流继电保护设备的操作和维护需要专业的知识和技能，因此必须加强人员的培训和技术交流。
首先，要建立完善的培训机制，包括定期组织培训班、开展技能竞赛等，提高人员的综合素质和技术水平。
其次，要建立技术交流平台，促进各个单位之间的经验共享和技术交流，推动继电保护技术的不断进步和创新。
五、加强事故的分析和处理如果继电保护事故发生了，必须及时进行事故的分析和处理工作。
电力系统继电保护反事故措施1. 引言电力系统继电保护是保证电力系统安全稳定运行的重要措施之一。
继电保护反事故措施是指在电力系统发生异常时，继电保护系统采取的一系列保护措施，旨在防止事故的发生或扩大，保障电力系统的稳定运行。
本文将针对电力系统继电保护反事故措施进行详细介绍。
2. 事故类别及原因分析针对电力系统继电保护反事故措施，首先需要了解电力系统可能发生的事故类别及其原因。
常见的电力系统事故包括短路事故、过电压事故和过负荷事故等。
其中，短路事故是指电路中出现的短路故障，可能导致电流过大，造成设备烧毁；过电压事故是指电压超过额定值造成设备损坏或引发其他事故；过负荷事故是指电力设备工作在超负荷状态下，可能引发设备损坏或系统不稳定。
分析事故的原因可以帮助制定适当的反事故措施。
3. 继电保护反事故措施根据不同的事故类别及其原因，继电保护反事故措施可以分为以下几个方面：3.1 短路事故反事故措施•安装合适的短路保护装置，例如熔断器、断路器等，及时切除故障区域，防止事故扩大；•设置合理的短路保护动作定值，确保故障能够被可靠地检测和隔离；•配备中央监控系统，可以实时监测短路故障的出现，及时采取相应的处理措施；•定期进行短路故障检测和预防，确保设备的正常运行。
3.2 过电压事故反事故措施•安装过电压保护装置，例如避雷器、过电压保护器等，对电压超过额定值的情况进行及时隔离；•设置合理的过电压保护装置的动作定值，避免虚警或漏警情况的发生；•进行电力系统的接地工作，减少因接地故障导致的过电压事故；•加强对维护和保养工作的管理和监督，确保设备的正常运行。
3.3 过负荷事故反事故措施•选取合适的负荷开关设备，确保能够适应负荷的变化；•设置合理的负荷保护装置的动作定值，避免过负荷现象的发生；•加强对设备的定期检测和维护工作，确保设备的可靠运行；•利用智能继电保护设备，可以实现对过负荷事故的自动隔离和恢复；•加强对负荷侧的管理，合理分配负荷，均衡系统运行。

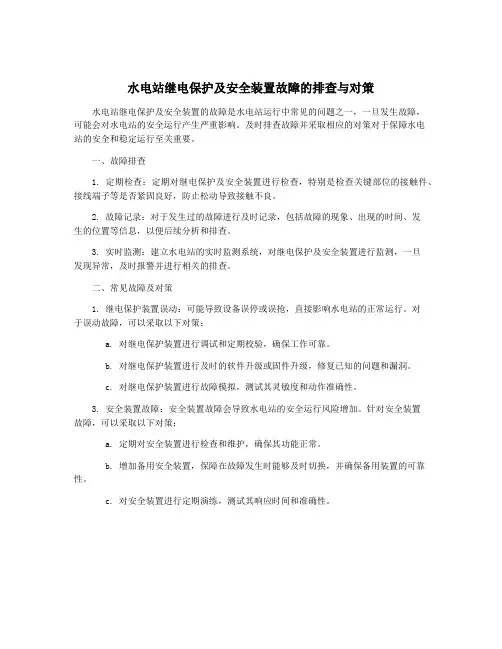

水电站继电保护及安全装置故障的排查与对策
水电站继电保护及安全装置的故障是水电站运行中常见的问题之一，一旦发生故障，
可能会对水电站的安全运行产生严重影响。
及时排查故障并采取相应的对策对于保障水电
站的安全和稳定运行至关重要。
一、故障排查
1. 定期检查：定期对继电保护及安全装置进行检查，特别是检查关键部位的接触件、接线端子等是否紧固良好，防止松动导致接触不良。
2. 故障记录：对于发生过的故障进行及时记录，包括故障的现象、出现的时间、发
生的位置等信息，以便后续分析和排查。
3. 实时监测：建立水电站的实时监测系统，对继电保护及安全装置进行监测，一旦
发现异常，及时报警并进行相关的排查。
二、常见故障及对策
1. 继电保护装置误动：可能导致设备误停或误抢，直接影响水电站的正常运行。
对
于误动故障，可以采取以下对策：
a. 对继电保护装置进行调试和定期校验，确保工作可靠。
b. 对继电保护装置进行及时的软件升级或固件升级，修复已知的问题和漏洞。
c. 对继电保护装置进行故障模拟，测试其灵敏度和动作准确性。
3. 安全装置故障：安全装置故障会导致水电站的安全运行风险增加。
针对安全装置
故障，可以采取以下对策：
a. 定期对安全装置进行检查和维护，确保其功能正常。
b. 增加备用安全装置，保障在故障发生时能够及时切换，并确保备用装置的可靠性。
c. 对安全装置进行定期演练，测试其响应时间和准确性。

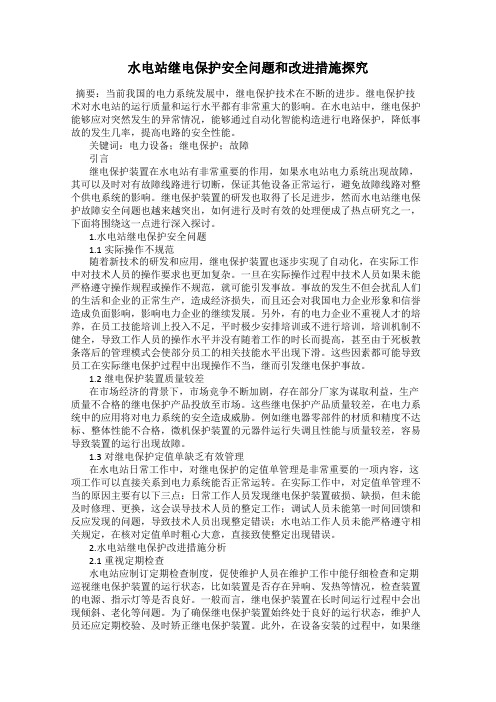

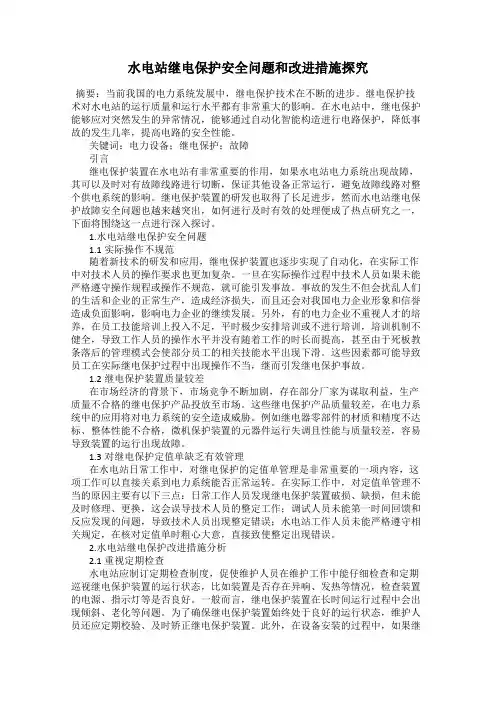

水电站继电保护安全问题和改进措施探究摘要：当前我国的电力系统发展中，继电保护技术在不断的进步。
继电保护技术对水电站的运行质量和运行水平都有非常重大的影响。
在水电站中，继电保护能够应对突然发生的异常情况，能够通过自动化智能构造进行电路保护，降低事故的发生几率，提高电路的安全性能。
关键词：电力设备；继电保护；故障引言继电保护装置在水电站有非常重要的作用，如果水电站电力系统出现故障，其可以及时对有故障线路进行切断，保证其他设备正常运行，避免故障线路对整个供电系统的影响。
继电保护装置的研发也取得了长足进步，然而水电站继电保护故障安全问题也越来越突出，如何进行及时有效的处理便成了热点研究之一，下面将围绕这一点进行深入探讨。
1.水电站继电保护安全问题1.1实际操作不规范随着新技术的研发和应用，继电保护装置也逐步实现了自动化，在实际工作中对技术人员的操作要求也更加复杂。
一旦在实际操作过程中技术人员如果未能严格遵守操作规程或操作不规范，就可能引发事故。
事故的发生不但会扰乱人们的生活和企业的正常生产，造成经济损失，而且还会对我国电力企业形象和信誉造成负面影响，影响电力企业的继续发展。
另外，有的电力企业不重视人才的培养，在员工技能培训上投入不足，平时极少安排培训或不进行培训，培训机制不健全，导致工作人员的操作水平并没有随着工作的时长而提高，甚至由于死板教条落后的管理模式会使部分员工的相关技能水平出现下滑。
这些因素都可能导致员工在实际继电保护过程中出现操作不当，继而引发继电保护事故。
1.2继电保护装置质量较差在市场经济的背景下，市场竞争不断加剧，存在部分厂家为谋取利益，生产质量不合格的继电保护产品投放至市场。
这些继电保护产品质量较差，在电力系统中的应用将对电力系统的安全造成威胁。
例如继电器零部件的材质和精度不达标、整体性能不合格，微机保护装置的元器件运行失调且性能与质量较差，容易导致装置的运行出现故障。
1.3对继电保护定值单缺乏有效管理在水电站日常工作中，对继电保护的定值单管理是非常重要的一项内容，这项工作可以直接关系到电力系统能否正常运转。
继电保护的"三误"
继电保护的"三误"是指误碰\误接线\误整定；如何解决继电保护的"三误"呢？（1）误碰：使用绝缘工具，螺丝刀前端用绝缘物包好，只留使用部分，拆下的带电线头用绝缘胶布包好，工作中有监护人，认真仔细。
（2）误接线：运行设备改接线应先画好图纸，按图施工，接线完毕后，认真检查，并通过传动试验检查有无错误；对交流回路，应在带负荷时测量相位，差压、差流等无误后方可投运。
（3）误整定：传统保护，起封前试验和定值相差较大时，应请示领导查明原因，确认原因。
还应注意检查电流、电压继电器线圈的串并联，CT、PT变比是否与定值单相同;微机继电保护，应注意检查打印定值单与定值单比较无误。
检查CT、PT变比是否与定值单相同。
继电保护“三误”事故的基本表现及防范措施。
16防止继电保护误动事故总体情况说明本章重点是防止继电保护误动事故，是结合国网公司2018版《电网十八项反措》内容，并根据近年来水电厂所发生的事故教训I ,进行了修订和补充完善，保留水电厂继电保护有特殊要求的条款。
本章共分为四个部分，内容包括："防止继电保护误动事故"、"防止继电保护拒动事故"、"防止安全自动装置事故"、"防止直流系统事故"。
每一个部分又从设计、基建和运行三个阶段提出防止事故发生的关键注意事项。
条文说明条文16.1防止继电保护误动事故条文16.1.1 （设计阶段）采用零序电压原理的发电机匝间保护应设有负序方向闭锁元件。
对未引入双星形中性点的发电机，在发电机出口装设一组专用全绝缘电压互感器，其一次绕组中性点直接与发电机中性点相连接而不接地，用零序电压原理构成发电机匝间保护，当发电机内部发生匝间短路或对中性点不对称的各种相间短路时，产生对中性点的零序电压，使匝间保护动作。
当发电机外部短路故障时，中性点的零序电压中三次谐波电压随短路电流增大，有可能造成匝间保护误动作。
因此，根据短路故障时产生的负序功率方向，作为发电机匝间保护的闭锁条件，防止其在区外故障时发生误动作。
条文16.1.2 （设计阶段）发变组差动保护各支路的电流互感器应优先选用误差限制系数和饱和电压较高的电流互感器。
220kV系统保护和IoOMW级〜200MW级的发电机变压器组差动保护用电流互感器可采用P类、PR 类或PX类电流互感器，22OkV系统保护电流互感器暂态系数不宜低于2, IOOMW级〜200MW级机组外部故障的暂态系数不宜低于IOo条文16. 1.3 （设计阶段）发电电动机组的保护应有切换和闭锁，以满足发电电动机工况转换主回路换相、同步起动和异步起动的要求。
对测量原理和电流、电压相序有关或与电流和电压之间夹角有关的应考虑换相对保护的影响。
防止继电保护事故安全技术措施为了防止继电爱护事故的发生，应仔细贯彻新颁布的《继电爱护和平安自动装置技术规程》、《继电爱护及平安自动装置运行管理规程》、《继电爱护及平安自动装置检验条例》、《继电爱护和平安自动装置现场保安规定》、《3～110kV 电网继电爱护装置运行整定规程》、《220～500kV电网继电爱护装置运行整定规程》、《电力系统继电爱护技术监督规定（试行）》、《电力系统继电爱护和平安自动装置运行反事故措施管理规定》、《电力系统继电爱护及平安自动装置反事故措施要点》、《电力系统继电爱护和平安自动装置运行评价规程》及相关规程。
依据原电力公司《防止电力生产重大事故的二十五项重点要求》、《电网公司十八项电网重大反事故措施》结合公司实际状况，特制定本平安技术措施。
1继电爱护专业管理1.1充分发挥继电爱护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网平安稳定运行水平，防止由于爱护不正确动作而引起系统稳定破和电网瓦解、大面积停电等事故的发生。
1.2高度重视继电爱护队伍建设，充实配备技术力气，加强继电爱护工作人员专业技能和职业素养的培训，保持继电爱护队伍的相对稳定，并不断培育新生力气。
1.3继电爱护技术监督应贯穿电力生产的全过程。
在工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必需实施继电爱护技术监督。
贯彻“平安第一、预防为主”的方针，根据依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
1.4不符合和电力行业相关标准的以及未经技术鉴定和未取得胜利运行阅历的继电爱护产品严禁使用。
全部入网运行继电爱护装置的选型和配置，从初步设计阶段至投产运行前都必需经过相应各级调度部门的审核。
1.5仔细贯彻各项规章制度及反事故措施，严格执行各项平安措施，防止继电爱护“三误”事故发生。
1.6仔细搞好继电爱护及自动装置的定期检验、调试工作。
调试工作的质量是爱护正确动作的必要保证，通过调试发觉问题，并准时处理，消退事故隐患，避开事故发生。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
2021小型水电站继电保护反事故
措施探讨
2021小型水电站继电保护反事故措施探讨导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
１保护原理与继电器选型
加强继电保护反事故措施管理，是提高小型水电站保护动作正确率，保证设备安全运行的重要途径。
继电保护反事故措施是保护装置安全运行方面的基本经验，也是事故教训的总结。
由于系统容量、电抗和运行方式等方面的资料收集较为困难，在保护整定计算中，若将系统视作无限大容量时，短路计算的相关值与实际偏差很大，比较合理的方法是，在知道区域变电所引出线上断路器型号后，以该断路器遮断容量作为系统提供的短路容量来进行计算。
在保护整定中，应注意以下几点：
１）发电机过电流保护中的电流继电器必须取自接在发电机中性点侧的电流互感器上，这样在发电机投入前发生故障时保护也能工作；整定中返回系数应参考继电器的实际检验值（多数大于０．８５），如果以通常所取０．８５来考虑，则保护的起动电流值可能偏大；
２）当发电机差动保护的动作电流按大于发电机的额定电流来整
定时，应在差动回路的中线上装设监视断线用的电流继电器，动作后经过延时发信号；
３）对采用可控硅励磁的水轮发电机，过电压保护动作电压只取１．３倍额定电压，经０．３ｓ跳闸。
保护方案确定后，继电器选型甚为关键。
一般来说，跳闸出口继电器的动作电压不宜低于直流额定电压的５０％Ｕｅ，以防止继电器线圈正极接地时直流回路较大的电容放电引起误动作；但也不能高于７０％Ｕｅ，以保护直流电压降低时可靠动作和正常情况下的快速动作。
可用电容或反向二极管串电阻并在中间继电器线圈上作消弧电路，电阻值选取２５０～３００Ω较为合适，所使用二极管反向击穿电压不宜低于１０００Ｖ。
防止跳闸继电器应选快速动作的继电器，其动作电流应近似跳闸电流的一半，线圈压降也应小于１０％Ｕｅ。
至于电流型信号器的选取，需要满足两条要求：１）两套保护同时动作时，信号继电器的灵敏度应大于１．４；２）一套保护动作时，信号继电器线圈压降应小于１０％Ｕｅ。
２二次设备及回路接线
２．１直流电源采用镉镍蓄电池的直流系统浮充电流的大小应控制在３～５ｍＡ／Ａｈ，全组蓄电池的液面应基本一致，控制在最高
与最低液面线之间，并保持电池外观清洁。
对采用电容储能电源的水电站，应能在失去交流电源的情况下，几套保护同时动作时保证保护装置及有关断路器均能可靠动作于跳闸。
２．２保护屏上设备保护屏上各安装单元应有明显的标志，屏体及接地端子接地应可靠。
端子排宜由阻燃材料制成。
正、负电源之间以及带电的正电源与合闸或跳闸回路之间的端子排，宜以一个空端子隔开。
强、弱电端子之间也宜设空端子隔开。
交流电路回路应经过试验端子，并应保证连接的可靠性。
跳闸连接片的开口端应装在上方，接到断路器跳闸线圈回路。
动作中应检查并确认连接片能可靠地接通回路，并在拧紧后不会接地。
２．３控制电缆保护装置交流电流回路用控制电缆截面的选择是根据电流互感器的１０％误差曲线进行，交流电压回路用电缆按电压降来选择截面，控制、信号回路用的电缆芯，根据机械强度条件选择，铜芯截面不应小于１．５ｍｍ２。
电缆敷设应尽可能离开高压母线及避雷器（针）的接地点，以减小强磁场及高频暂态电流的干扰，且与电力电缆不同层敷设。
电缆沟及电缆穿管封堵应良好，并采取有效的防积水措施。
芯线使用时，交流和直流回路、强电和弱电回路均不得合用同一根电缆。
２．４变压器瓦斯保护瓦斯继电器的箭头标志应指向油枕的一侧。
新变压器投入运行或运行中的变压器加油后，应将重瓦斯切换到信号位置，并将继电器中沉积的气体排出，直至排气口连接冒油为止。
２．５接地点的选取电流及电压互感器二次侧必须有且只能有一点接地。
一般来讲，电流互感器二次侧接地点宜选择在配电装置处接地。
只有差动保护装置与几组电流互感器连接时，可在保护屏上经端子接地。
对小型水电站，其为大接地电流系统时，电压互感器主二次绕组应采用中性点直接接地方式；当为小接地系统时，宜采用Ｂ相直接接地方式。
２．６机组测频水轮发电机组转速信号多取用机组出口电压互感器残压测频方式，实现频率与电压的转换，将具有一定频率的脉冲信号变换成频率偏差大小成线性比例的电压信号。
其引线必须采用屏蔽电缆，提高抗外界干扰信号能力。
当连接或拆除电压互感器二次绕组接线前，应停用转速测量装置，以防误动。
３现场工作
强化安全思想意识，做好危险点分析是继电保护现场工作的根本要求。
作为反措中最关键的一环，应严格遵守《继电保护和电网安全自动装置现场工作保安规定》。
概略地说：现场工作至少应有两人参加，应按图纸进行工作，严禁凭记忆作为工作依据。
除工作票上已执
行的安全措施外，工作班成员所做的补充安全措施应有详细记录。
在保护屏上的工作，要特别注意断开不经连接片的跳、合闸线圈及运行设备安全有关的接线。
对二次电压回路通电时，要防止向互感器一次侧反充电，在二次回路短路部分接线时，应用短路片或短路线。
二次回路变动或改进时，应严防寄生回路存在，没有的线应拆除。
拆动接线时必须逐一认真记录，恢复时须严格核对。
保护整组试验宜在保护屏的端子排上通电进行。
可通过拉合直流电源及插拨熔断器等方法验证保护在此过程中不会误动作或误发信号。
总之，继电保护专业要求工作人员应有较强的责任心，不断提高技术素质，加大反违章力度，加强反措管理，才能提高小型水电站安全稳定运行水平。
