电力系统继电保护及安全自动装置反事故措施要点

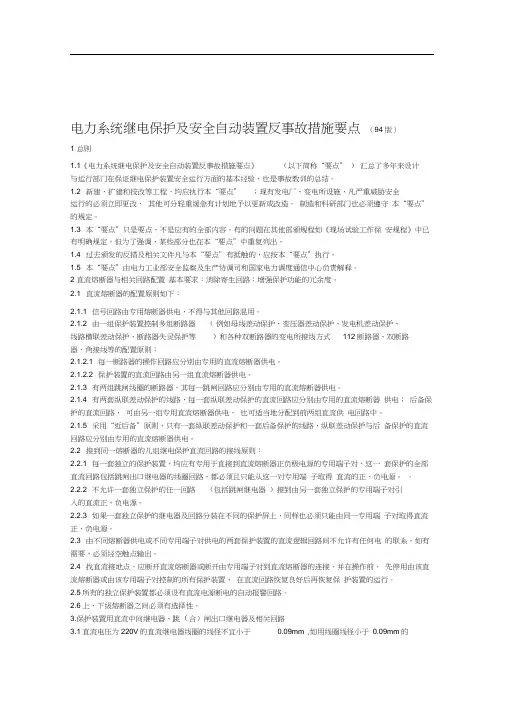

电力系统继电保护及安全自动装置反事故措施要点（94 版）1 总则1.1《电力系统继电保护及安全自动装置反事故措施要点》（以下简称“要点” ）汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。

1.2 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。

制造和科研部门也必须遵守本“要点”的规定。

1.3 本“要点”只是要点，不是应有的全部内容。

有的问题在其他部颁规程如《现场试验工作保安规程》中已有明确规定，但为了强调，某些部分也在本“要点”中重复列出。

1.4 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。

1.5 本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。

2 直流熔断器与相关回路配置基本要求：消除寄生回路：增强保护功能的冗余度。

2.1 直流熔断器的配置原则如下：2.1.1 信号回路由专用熔断器供电，不得与其他回路混用。

2.1.2 由一组保护装置控制多组断路器（例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等）和各种双断路器的变电所接线方式112 断路器、双断路器、角接线等的配置原则：2.1.2.1 每一断路器的操作回路应分别由专用的直流熔断器供电。

2.1.2.2 保护装置的直流回路由另一组直流熔断器供电。

2.1.3 有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。

2.1.4 有两套纵联差动保护的线路，每一套纵联差动保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。

2.1.5 采用“近后备”原则，只有一套纵联差动保护和一套后备保护的线路，纵联差动保护与后备保护的直流回路应分别由专用的直流熔断器供电。

国家电网公司十八项电网重大反事故措施关于印发《国家电网公司十八项电网重大反事故措施（试行）》的通知国家电网生技[2005］400号公司系统各区域电网公司、省（自治区、直辖市)电力公司，有关单位：为了认真贯彻落实“安全第一，预防为主”工作方针，完善各项反事故措施，进一步提高电网安全生产水平，国家电网公司通过总结分析近年来公司系统发生重大事故的特征，在原国家电力公司《防止电力生产重大事故的二十五项重点要求》的基础上，组织制定了《国家电网公司十八项电网重点反事故措施（试行），现印发执行.做好防止电网生产重大事故的措施,是保证电网安全稳定运行的重要条件，是制造、设计、安装、调试、生产等各个单位的共同任务。

因此，各有关方面都应认真贯彻落实十八项电网重大反事故措施.本重大反措并不覆盖全部反事故技术措施，各单位应根据本重大反措和已下发的输变电设备预防事故措施，紧密结合各自实际情况，制定具体的反事故技术措施，认真贯彻执行。

附件：国家电网公司十八项电网重大反事故措施（试行）国家电网公司（印)二〇〇五年六月十四日目录1 防止人身伤亡事故..........。

.. (4)2 防止系统稳定破坏事故…………………………………。

.23 防止机网协调事故 (3)4 防止电气误操作事故…………………………………….。

65 防止枢纽变电站全停事故……………………………。

126 防止输电线路事故………………………………….。

…。

.137 防止输变电设备污闪事故 (16)8 防止直流输电和换流设备事故 (18)9 防止大型变压器损坏事故.................................。

(21)10 防止互感器损坏事故 (25)11 防止开关设备事故 (28)12 防止接地网和过电压事故 (34)13 防止直流系统事故………………………………………。

.3814 防止继电保护事故……………………………………….。

4015 防止电网调度自动化系统与电力通信网事故…………。

关于颁发《电力系统继电保护及安全自动装置反事故措施要点》的通知电安生［1994］191号为提高电力系统继电保护和自动装置的安全运行水平，在总结多年来继电保护运行经验和事故教训的基础上，部组织编写了《电力系统继电保护及安全自动装置反事故措施要点》。

经组织专家讨论，审查通过，现颁发执行。

新建、扩建、技改等工程均必须执行本“要点”；现有发电厂、变电所，凡涉及严重威胁安全运行的，必须立即采取相应措施，其它可分轻重缓急、有计划地予以更新、改造。

过去颁发的反措及相关文件，凡与本“要点”有抵触的，均应按本“要点”的规定执行。

科研、制造、基建、设计和运行等单位必须执行本“要点”的有关规定。

请各单位将执行“要点”中遇到的问题及时报告电力部安生司和国调中心。

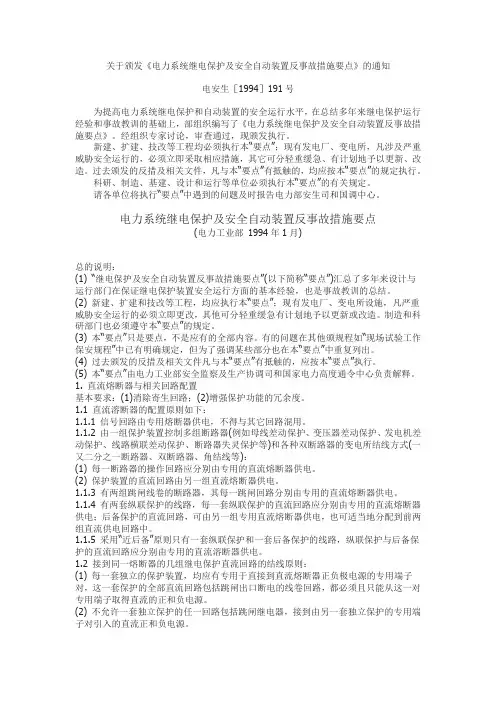

电力系统继电保护及安全自动装置反事故措施要点(电力工业部1994年1月)总的说明：(1) “继电保护及安全自动装置反事故措施要点”(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。

(2) 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。

制造和科研部门也必须遵守本“要点”的规定。

(3) 本“要点”只是要点，不是应有的全部内容。

有的问题在其他颁规程如“现场试验工作保安规程”中已有明确规定，但为了强调某些部分也在本“要点”中重复列出。

(4) 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。

(5) 本“要点”由电力工业部安全监察及生产协调司和国家电力高度通令中心负责解释。

1. 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。

1.1 直流溶断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其它回路混用。

1.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：(1) 每一断路器的操作回路应分别由专用的直流熔断器供电。

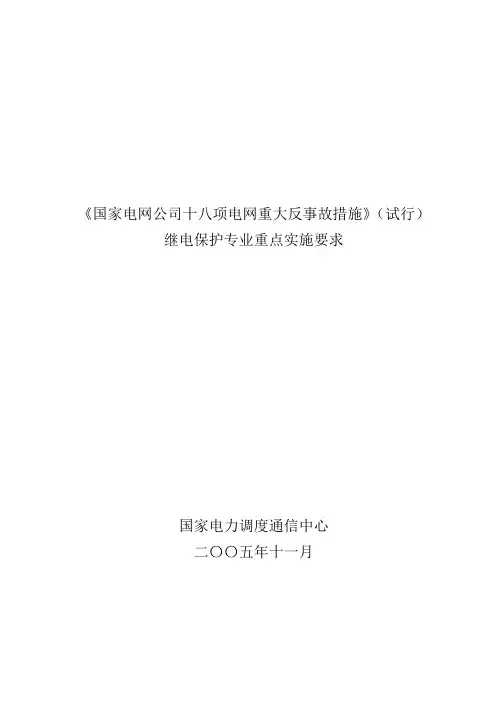

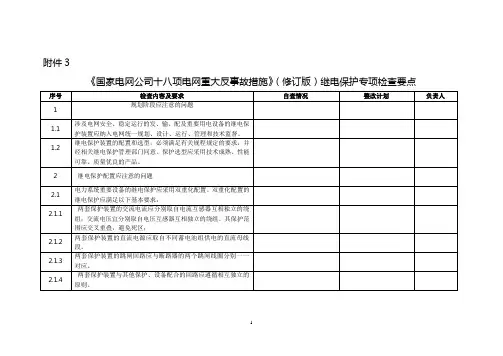

《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求国家电力调度通信中心二〇〇五年十一月目录1 总则 (1)2 规划、设计与配置 (1)3 线路保护 (2)4 母线与断路器失灵保护 (3)5 变压器与发变组保护 (4)6 二次回路与抗干扰 (6)7 运行与检修 (8)8 与相关专业的配合和要求 (9)附录:《国家电网公司十八项电网重大反事故措施》（试行）继电保护相关专业条款摘录 (12)1 总则1.1 为贯彻落实《国家电网公司十八项电网重大反事故措施》（试行）〔国家电网生技[2005] 400 号文〕，保障电网安全、稳定运行，特制定《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求（以下简称《重点要求》）。

1.2 《重点要求》是在《继电保护和安全自动装置技术规程》、《继电保护及安全自动装置运行管理规程》、《继电保护及安全自动装置检验条例》、《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）等有关技术标准和规程、规定基础上，依据《国家电网公司十八项电网重大反事故措施》等反事故措施文件，汇总近年来继电保护装置安全运行方面的经验制定的。

1.3 《重点要求》强调了电网重大反事故措施的原则和重点要求，但并未涵盖全部继电保护反事故措施，也不是继电保护反事故措施应有的全部内容。

有些内容在已颁发的技术标准和规程、规定中已有明确规定，但为了强调有关内容再次重复列出。

因此，在贯彻落实《重点要求》的过程中仍应严格执行相关的技术标准和规程、规定。

1.4 《重点要求》将《国家电网公司十八项电网重大反事故措施》（试行）中继电保护相关专业条款摘录附后。

1.5 220kV 及以上电压等级的新建、扩建和技改等工程均应执行《重点要求》。

对变电站、发电厂已投入运行的继电保护装置，凡严重威胁安全运行的必须立即改进，其余的可分轻重缓急，有计划地更新或改造，不能满足要求的应结合设备大修加速更换。

电力系统继电保护及安全自动装置反事故措施要点 (94版)前言随着经济的发展，电力系统的规模不断扩大，电力负荷也不断增加，而电力事故的发生率也呈上升趋势。

电力系统继电保护及安全自动装置是防止电力事故的重要手段之一，是电力系统安全稳定运行的关键。

本篇文档将重点介绍电力系统继电保护及安全自动装置反事故措施要点(94版)。

电力系统继电保护及安全自动装置反事故措施要点一、继电保护继电保护是指在发生断电故障时，继电保护装置将电力系统分段或切断故障部分以保护电力系统的过电流、欠电压、过电压和接地等方面的安全稳定运行。

电力系统继电保护主要包括过电流保护、过电压保护、欠电压保护、接地保护以及差动保护等。

其中，过电流保护是继电保护中最常用的一种。

二、安全自动装置安全自动装置是指在电力系统发生紧急情况时，能够自动切断电源以保护电力系统的安全运行的系统。

安全自动装置包括二次侧欠电压保护、过流保护、接地保护及断路器操作装置等。

安全自动装置在电力系统运行中具有十分重要的作用，能够提高系统的安全性和可靠性。

三、反事故措施要点电力系统继电保护及安全自动装置反事故措施要点包括以下几个方面：•对电力设备进行巡检及设备状态监控，保障设备运行的安全可靠；•防止设备过载，避免过电流和过电压的情况发生；•对设备的运行情况进行监测和分析，及时发现潜在的故障和危险；•配置相应的继电保护装置及安全自动装置，并正确设置保护参数；•对继电保护装置及安全自动装置进行定期检测和维护，确保其工作正常；•定期组织开展安全教育和培训，提高工作人员的安全意识和操作水平。

电力系统继电保护及安全自动装置反事故措施要点是保证电力系统安全稳定运行的重要手段。

通过巡检设备、防止设备过载、监测运行情况、配置继电保护装置及安全自动装置、定期检测和维护以及开展安全教育和培训等手段，能够有效地预防和减少电力事故的发生，保障电力系统的安全稳定运行。

1 总则1.1 《电力系统继电保护及安全自动装置反事故措施要点》(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。

1.2 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。

制造和科研部门也必须遵守本“要点”的规定。

1.3 本“要点”只是要点，不是应有的全部内容。

有的问题在其他部颁规程如《现场试验工作保安规程》中已有明确规定，但为了强调，某些部分也在本“要点”中重复列出。

1.4 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。

1.5 本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。

2 直流熔断器与相关回路配置基本要求：消除寄生回路：增强保护功能的冗余度。

2.1 直流熔断器的配置原则如下：2.1.1 信号回路由专用熔断器供电，不得与其他回路混用。

2.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所接线方式1 1 2 断路器、双断路器、角接线等的配置原则：2.1.2.1 每一断路器的操作回路应分别由专用的直流熔断器供电。

2.1.2.2 保护装置的直流回路由另一组直流熔断器供电。

2.1.3 有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。

2.1.4 有两套纵联差动保护的线路，每一套纵联差动保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。

2.1.5 采用“近后备”原则，只有一套纵联差动保护和一套后备保护的线路，纵联差动保护与后备保护的直流回路应分别由专用的直流熔断器供电。

2.2 接到同一熔断器的几组继电保护直流回路的接线原则：2.2.1 每一套独立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正、负电源。
