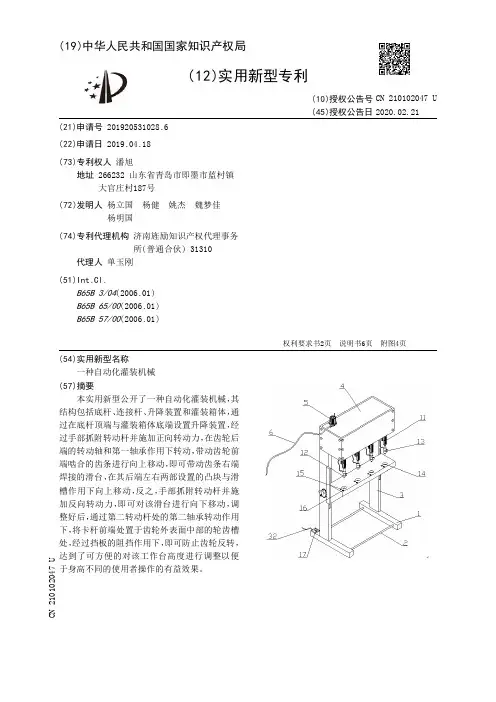

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920531028.6(22)申请日 2019.04.18(73)专利权人 潘旭地址 266232 山东省青岛市即墨市蓝村镇大官庄村187号(72)发明人 杨立国　杨健　姚杰　魏梦佳　杨明国　(74)专利代理机构 济南旌励知识产权代理事务所(普通合伙) 31310代理人 单玉刚(51)Int.Cl.B65B 3/04(2006.01)B65B 65/00(2006.01)B65B 57/00(2006.01)(54)实用新型名称一种自动化灌装机械(57)摘要本实用新型公开了一种自动化灌装机械，其结构包括底杆、连接杆、升降装置和灌装箱体，通过在底杆顶端与灌装箱体底端设置升降装置，经过手部抓附转动杆并施加正向转动力，在齿轮后端的转动轴和第一轴承作用下转动，带动齿轮前端啮合的齿条进行向上移动，即可带动齿条右端焊接的滑台，在其后端左右两部设置的凸块与滑槽作用下向上移动，反之，手部抓附转动杆并施加反向转动力，即可对该滑台进行向下移动，调整好后，通过第二转动杆处的第二轴承转动作用下，将卡杆前端处置于齿轮外表面中部的轮齿槽处，经过挡板的阻挡作用下，即可防止齿轮反转，达到了可方便的对该工作台高度进行调整以便于身高不同的使用者操作的有益效果。

权利要求书2页 说明书6页 附图4页CN 210102047 U 2020.02.21C N 210102047U权　利　要　求　书1/2页CN 210102047 U1.一种自动化灌装机械，包括底杆（1）、连接杆（2）、灌装箱体（4）、水泵（5）、抽取管（6）、通入管（7）、液位传感器（8）、集流槽（9）、出液管（10）、电动推杆（11）、注液管（12）、电动调节阀（13）、压力传感器（14）、第一按钮（15）、第二按钮（16）、控制器（17）、开关（18）、显示屏（19）、第一调节按钮（20）、第二调节按钮（21）、电路板（22）、微处理器（23）、第一端口（24）、第二端口（25）、第三端口（26）、第四端口（27）、第五端口（28）、第六端口（29）、第七端口（30）、第八端口（31）和电源线（32），所述连接杆（2）左右两端均与底杆（1）焊接，所述底杆（1）顶端通过手弧焊方式与升降装置（3）底端焊接，所述灌装箱体（4）底端后部与升降装置（3）顶端焊接，所述水泵（5）底端与灌装箱体（4）左端后部螺栓连接，所述抽取管（6）右端与水泵（5）左端中部固定连接，所述通入管（7）顶端与水泵（5）底端中部固定连接，所述通入管（7）贯穿灌装箱体（4）顶端左后部，并且灌装箱体（4）通过满焊方式与通入管（7）焊接，所述液位传感器（8）右端与灌装箱体（4）内壁右端中段螺栓连接，所述集流槽（9）设置于灌装箱体（4）底端前部，所述出液管（10）通过连接头与集流槽（9）底端固定连接，所述电动推杆（11）设置有四个，并且电动推杆（11）顶端由左至右等距分布均与灌装箱体（4）底端前部螺栓连接，所述注液管（12）顶端与电动推杆（11）底端固定连接，所述注液管（12）外表面中部之间设置有电动调节阀（13），所述注液管（12）后端上部通过连接头与注液管（12）固定连接，所述压力传感器（14）底端与升降装置（3）前端顶端螺栓连接，所述第一按钮（15）和第二按钮（16）均设置有四组，所述第一按钮（15）和第二按钮（16）由后至前分别嵌入升降装置（3）前端顶部，所述控制器（17）底端与底杆（1）顶端后部螺栓连接，所述开关（18）底端与控制器（17）内壁顶端左部螺栓连接，所述显示屏（19）贯穿控制器（17）顶端中后部，并且控制器（17）与显示屏（19）螺栓连接，所述第一调节按钮（20）和第二调节按钮（21）由左至右均嵌入控制器（17）顶端右部，所述电路板（22）底端与控制器（17）内壁底端中部螺栓连接，所述微处理器（23）底端通过锡焊方式与电路板（22）顶端中部焊接，所述微处理器（23）前端面由右至左等距分别设置有第一端口（24）、第二端口（25）、第三端口（26）、第四端口（27）、第五端口（28）、第六端口（29）、第七端口（30）和第八端口（31），所述控制器（17）后端设置有电源线（32）；其特征在于：还包括升降装置（3），所述升降装置（3）由支撑立杆（301）、滑槽（302）、滑台（303）、凸块（304）、放置口（305）、齿条（306）、齿轮（307）、转动杆（308）、转动轴（309）、第一轴承（3010）和阻挡装置（3011）组成，所述支撑立杆（301）前端中段设置有滑槽（302），所述滑台（303）后端左右两部通过手弧焊方式与凸块（304）焊接，所述放置口（305）设置于滑台（303）顶端前部，所述齿条（306）右端前下部与滑台（303）左端焊接，所述齿轮（307）前端中部与齿条（306）后端啮合，所述转动杆（308）右端通过满焊方式与齿轮（307）左端焊接，所述转动轴（309）外表面中部左右两端分别贯穿齿轮（307）和第一轴承（3010），并且齿轮（307）和第一轴承（3010）均与转动轴（309）固定插接，所述阻挡装置（3011）右端与支撑立杆（301）左端中部焊接，所述阻挡装置（3011）前端中部与齿轮（307）活动连接，所述底杆（1）顶端通过手弧焊方式与支撑立杆（301）底端焊接，所述灌装箱体（4）底后端左右两部与支撑立杆（301）顶端焊接，所述压力传感器（14）底端与放置口（305）内壁底端中部螺栓连接，所述第一按钮（15）和第二按钮（16）由后至前分别嵌入滑台（303）前端顶部，所述水泵（5）、液位传感器（8）、电动调节阀（13）、压力传感器（14）、显示屏（19）、第一调节按钮（20）和第二调节按钮（21）均通过微处理器（23）与开关（18）电连接，所述第一按钮（15）、第二按钮（16）和开2。

专利名称：一种自动旋盖以及上料的灌装机专利类型：实用新型专利
发明人：吴曙东,郑日影
申请号：CN201921700557.0
申请日：20191012
公开号：CN210708163U
公开日：
20200609
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动旋盖以及上料的灌装机，包括顶板，所述顶板顶部靠两侧位置的中间均活动安装有传送带，所述顶板的顶部对应位于一侧设置的传送带的后侧固定安装有固定板，固定板前表面的顶部固定安装有灌装阀，所述顶板的一侧固定安装有下料箱，所述下料箱顶部靠近顶板的一侧开设有下料口，所述下料箱内底部靠近顶板的一侧固定连接有连接块，所述下料箱内底部远离顶板的一侧固定连接有斜垫。

该自动旋盖以及上料的灌装机，通过电机、下料箱、轴杆、分料软套、出料口、挡板、橡胶垫、连接块以及软垫的设计，可以让完成灌装的容器均匀且平稳地从出料口中滚出，避免因过高坠落而导致容器或内部物品损坏情况的出现。

申请人：温州市友联机械制造有限公司
地址：325000 浙江省温州市瓯海新桥街道金达路4号
国籍：CN
代理机构：北京中北知识产权代理有限公司
代理人：许建
更多信息请下载全文后查看。

专利名称：一种全自动灌装机专利类型：实用新型专利
发明人：唐文龙
申请号：CN202123452807.3申请日：20211231
公开号：CN216834364U
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种全自动灌装机，其技术方案要点是：包括：机架、用于放置灌装袋的放置机构、用于向灌装袋内灌注粉料的灌注机构、用于夹紧灌装袋的夹紧机构、用于吸取灌装袋内涌出的粉尘的吸尘机构、及用于压实灌装袋内粉料的压实机构；所述放置机构设置在所述机架上；所述灌注机构设置在所述机架上；所述夹紧机构设置在所述灌注机构上；所述吸尘机构设置在所述灌注机构上；所述压实机构设置在所述机架；本申请具有提高灌装效率的优点。

申请人：广州恒森智控科技有限公司
地址：510000 广东省广州市黄埔区黄埔东路3889号17111铺
国籍：CN
代理机构：广东普智律师事务所
代理人：杨行宇
更多信息请下载全文后查看。

专利名称：一种医药加工的旋转式等量灌装设备专利类型：发明专利
发明人：娄义龙,王丽,梁飞,鲁敏,张立琼,赵应常申请号：CN202011630685.X
申请日：20201230
公开号：CN112810852A
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本发明公开了一种医药加工的旋转式等量灌装设备，包括：壳体，壳体底部设有支撑机构，支撑机构底部左右两侧均设有一个水平调节件；壳体顶部转动连接有驱动转筒，且壳体上位于驱动转筒上方设有药桶；药桶底部连接有两根出药管，且两根出药管上均安装有一个按压式阀门和一个限流阀，每个按压式阀门上按压柱底部均安装有一个顶压滚轮；壳体顶端面左右两侧均开设有矩形缺口，且每个矩形缺口内均安装有一个传送带；壳体上部前侧通过支柱安装有控制箱。

本发明通过顶压滚轮滚动至凸起块上部，然后通过顶压滚轮将按压式阀门上按压柱进行向上顶压，从而使药桶内药液经出药管出药口流入漏斗内，使药瓶完成等量灌装，且药瓶灌装时不会产生传感器失灵现象。

申请人：楚雄和创药业有限责任公司
地址：675000 云南省楚雄彝族自治州楚雄开发区赵家湾生物产业园区(团山路)
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
