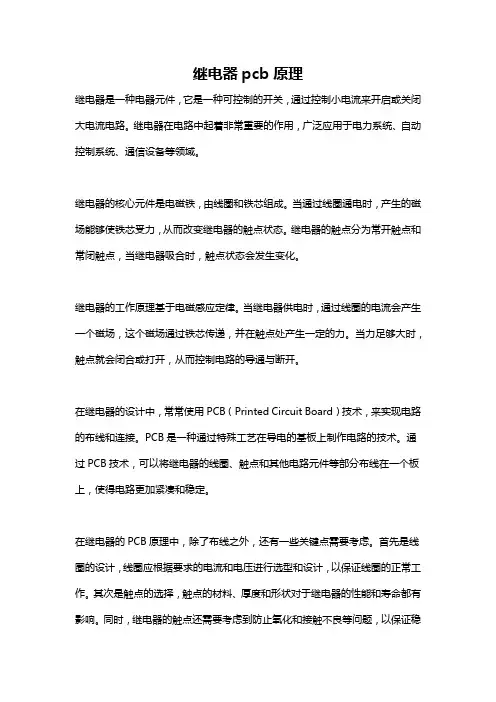

继电器在PCB上的应用

继电器pcb原理继电器是一种电器元件，它是一种可控制的开关，通过控制小电流来开启或关闭大电流电路。

继电器在电路中起着非常重要的作用，广泛应用于电力系统、自动控制系统、通信设备等领域。

继电器的核心元件是电磁铁，由线圈和铁芯组成。

当通过线圈通电时，产生的磁场能够使铁芯受力，从而改变继电器的触点状态。

继电器的触点分为常开触点和常闭触点，当继电器吸合时，触点状态会发生变化。

继电器的工作原理基于电磁感应定律。

当继电器供电时，通过线圈的电流会产生一个磁场，这个磁场通过铁芯传递，并在触点处产生一定的力。

当力足够大时，触点就会闭合或打开，从而控制电路的导通与断开。

在继电器的设计中，常常使用PCB（Printed Circuit Board）技术，来实现电路的布线和连接。

PCB是一种通过特殊工艺在导电的基板上制作电路的技术。

通过PCB技术，可以将继电器的线圈、触点和其他电路元件等部分布线在一个板上，使得电路更加紧凑和稳定。

在继电器的PCB原理中，除了布线之外，还有一些关键点需要考虑。

首先是线圈的设计，线圈应根据要求的电流和电压进行选型和设计，以保证线圈的正常工作。

其次是触点的选择，触点的材料、厚度和形状对于继电器的性能和寿命都有影响。

同时，继电器的触点还需要考虑到防止氧化和接触不良等问题，以保证稳定的触点状态。

此外，还需要考虑板载电路的阻抗匹配、电源和信号线的分离以及电磁干扰等问题，来提高继电器的性能和可靠性。

继电器的PCB原理在实际应用中主要有以下几个方面的考虑。

首先是布线的规划，根据继电器与其他元件的连接关系，设计合理的布线方式，减少电路的交叉和干扰。

其次是电流的分配，根据继电器线圈和触点的工作参数，适当增加铜箔的宽度和厚度，以提供足够的电流承载能力。

另外，还要考虑到PCB的散热和导线的电阻等问题，以确保继电器的工作温度和电气性能。

综上所述，继电器的PCB原理是通过布线和连接电路实现继电器的工作和控制。

通过合理的设计和制造，可以提高继电器的性能和可靠性。

g5v-1继电器技术参数G5V-1继电器是一种常用的电子元器件，具有多种技术参数。

本文将从外观、尺寸、电气参数、触点参数、环境参数和应用范围等方面介绍G5V-1继电器的技术参数。

一、外观和尺寸G5V-1继电器外观小巧，采用直插式封装，可轻松安装在PCB板上。

其尺寸为10.6mm x 7.5mm x 9mm，体积小巧，适用于空间受限的应用场景。

二、电气参数1. 额定电压：G5V-1继电器的额定电压为5V DC，即在5V的电压下工作。

2. 额定电流：继电器的额定电流为2A，即在额定电压下，继电器能够承受2A的电流。

3. 额定功率：根据额定电压和额定电流，可以计算出G5V-1继电器的额定功率为10W。

4. 绝缘电阻：继电器的绝缘电阻为1000MΩ以上，在正常工作条件下，能够确保电路的稳定性和安全性。

三、触点参数G5V-1继电器具有单触点结构，具体参数如下：1. 额定负载：继电器的额定负载为125V AC/30V DC，即在125V交流电或30V直流电下，继电器能够正常工作。

2. 联络电阻：继电器的联络电阻小于100mΩ，在闭合状态下，能够保持较低的电阻，确保电路的通断正常。

3. 最大开关电压：G5V-1继电器的最大开关电压为220V AC/30V DC，即在220V交流电或30V直流电下，继电器能够正常切换。

4. 最大开关电流：继电器的最大开关电流为2A，即在最大开关电压下，继电器能够承受2A的电流。

四、环境参数1. 工作温度范围：G5V-1继电器的工作温度范围为-40℃至70℃，可以适应各种环境温度。

2. 耐震性：继电器具有良好的耐震性能，能够在振动环境下正常工作。

3. 耐冲击性：继电器具有良好的耐冲击性能，能够在冲击环境下正常工作。

4. 耐湿度：继电器具有一定的耐湿度，能够在湿润环境下正常工作。

五、应用范围G5V-1继电器广泛应用于电子设备中，如家电、汽车电子、工控设备等。

由于其体积小巧、可靠性高和使用方便，成为许多电子设备中不可或缺的部件。

继电器的选型和应用(一)
继电器是一种常用的电子器件，广泛应用于许多电路中。

选用合适的
继电器对电路的稳定性和可靠性有很大影响。

下面将介绍继电器的选
型和应用。

一、继电器的选型
1.电流大小：继电器的最大电流应比负载的额定电流大，通常选择标
称电流的1.2-1.5倍。

2.电压等级：继电器的额定电压应大于电路系统的峰值电压。

同时，
也要考虑电路中存在的干扰电压和过电压等问题。

3.触点形式：继电器的触点形式有常开、常闭和交流触点等，根据需
要选择不同的触点形式。

4.接口类型：继电器的接口形式分为直插式、插座式和PCB焊接式等，需要根据电路的连接方式来选择合适的接口类型。

5.可靠性：在选择继电器时，需要考虑到其寿命、接触抗擦性能、温
度范围和抗震动能力等，以保证继电器的长期稳定运行。

二、继电器的应用
1.电力系统中，用于继电保护和线路控制等。

2.电子设备中，用于控制和开关电路中的信号。

3.自动化控制系统中，用来控制和开关电机、电磁阀等负载。

4.家电中，用于控制电器的开关和计时等功能。

5.安防系统中，用于控制门禁、闸机等设备。

需要注意的是，继电器在使用时应注意其工作环境温度和湿度的影响，防止过电压和过流的损坏以及触点的氧化和烧结等问题。

合理选用继
电器并正确使用，可以提高电路系统的可靠性和稳定性。

总之，继电器的选型和应用需要综合考虑电路的实际情况，选择合适的规格和型号，以确保电路的稳定性和可靠性。

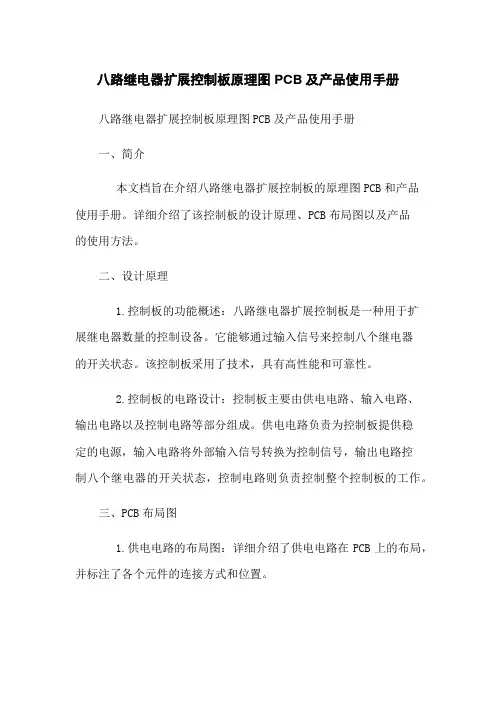

八路继电器扩展控制板原理图PCB及产品使用手册八路继电器扩展控制板原理图PCB及产品使用手册一、简介本文档旨在介绍八路继电器扩展控制板的原理图PCB和产品使用手册。

详细介绍了该控制板的设计原理、PCB布局图以及产品的使用方法。

二、设计原理1.控制板的功能概述：八路继电器扩展控制板是一种用于扩展继电器数量的控制设备。

它能够通过输入信号来控制八个继电器的开关状态。

该控制板采用了技术，具有高性能和可靠性。

2.控制板的电路设计：控制板主要由供电电路、输入电路、输出电路以及控制电路等部分组成。

供电电路负责为控制板提供稳定的电源，输入电路将外部输入信号转换为控制信号，输出电路控制八个继电器的开关状态，控制电路则负责控制整个控制板的工作。

三、PCB布局图1.供电电路的布局图：详细介绍了供电电路在PCB上的布局，并标注了各个元件的连接方式和位置。

2.输入电路的布局图：展示了输入电路在PCB上的布局，包括输入接口、信号转换电路以及连接方式等。

3.输出电路的布局图：展示了输出电路在PCB上的布局，包括继电器连接方式、电阻分布以及继电器状态指示灯等。

4.控制电路的布局图：介绍了控制电路在PCB上的布局，包括控制器连接接口、电源连接方式以及控制电路元件的位置和连接方式等。

四、产品使用手册1.控制板的安装：详细介绍了控制板的安装方法，包括控制板的固定方式、供电接口的连接方式以及其他注意事项。

2.控制板的连接：说明了控制板的输入与输出接口连接方法，以及相应的线缆连接方式和注意事项。

3.控制板的使用：介绍了控制板的使用方法，包括如何输入控制信号、如何控制继电器的开关状态以及其他相关操作指南。

4.故障排除：了一些常见故障及其解决方法，帮助用户排除使用中可能遇到的问题。

附件：1.原理图PCB文件：控制板的原理图PCB文件，包含了详细的电路连接信息。

2.组件清单：列出了控制板所需的所有元件及其参数。

法律名词及注释：1.依法制作：根据相关法律规定进行制作。

THT类型元件什么是THT类型元件THT（Through-Hole Technology）类型元件是一种电子元件安装技术，其特点是通过将元件引脚插入印刷电路板（PCB）上的孔中，并通过焊接来固定元件。

THT类型元件通常具有较大的尺寸和插脚，适用于手工和半自动焊接工艺。

THT类型元件的分类THT类型元件可以根据其功能和特性进行分类。

以下是一些常见的THT类型元件：1.电阻器（Resistors）：电阻器是一种用于限制电流流动的电子元件。

它们通常由陶瓷或金属制成，具有两个引脚，用于将其插入PCB上的孔中。

2.电容器（Capacitors）：电容器是一种用于存储电荷的元件。

它们由两个导体板之间的电介质隔开，并具有两个引脚，用于插入PCB上的孔中。

3.二极管（Diodes）：二极管是一种具有两个电极（阳极和阴极）的元件。

它们用于控制电流的方向，并具有一个引脚插入PCB上的孔中。

4.三极管（Transistors）：三极管是一种具有三个电极（基极、发射极和集电极）的元件。

它们用于放大和开关电流，并通过将引脚插入PCB上的孔中进行连接。

5.继电器（Relays）：继电器是一种电磁开关，用于控制较大电流的流动。

它们由线圈和多个触点组成，并通过将引脚插入PCB上的孔中进行连接。

6.音频插孔（Audio Jacks）：音频插孔用于连接音频设备，例如耳机或扬声器。

它们具有多个引脚，用于插入PCB上的孔中，并传输音频信号。

7.开关（Switches）：开关用于打开或关闭电路。

它们通常具有一个或多个引脚，用于插入PCB上的孔中，并通过切换来控制电路的连接。

THT类型元件的优点和应用THT类型元件具有以下优点：1.稳定性：由于THT类型元件通过插入孔并焊接到PCB上，因此它们通常比其他类型的元件更牢固和稳定。

2.适应性：THT类型元件适用于手工和半自动焊接工艺，使其在小批量生产和原型制作中非常有用。

3.可靠性：由于THT类型元件的焊接连接较为牢固，它们在振动和环境变化下的可靠性较高。

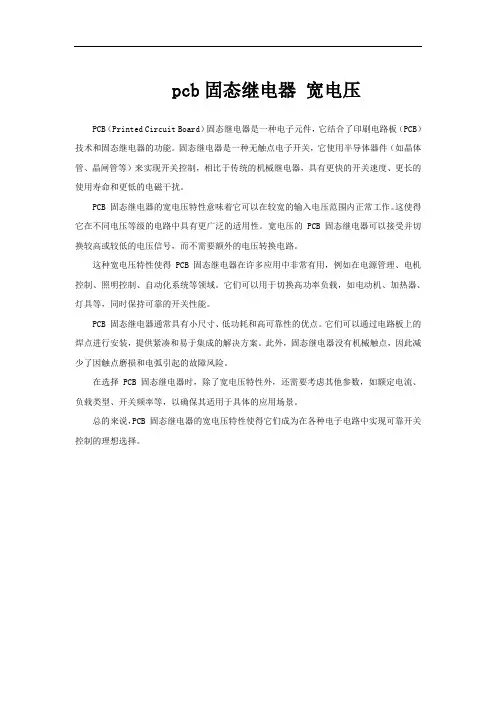

pcb固态继电器宽电压
PCB（Printed Circuit Board）固态继电器是一种电子元件，它结合了印刷电路板（PCB）技术和固态继电器的功能。

固态继电器是一种无触点电子开关，它使用半导体器件（如晶体管、晶闸管等）来实现开关控制，相比于传统的机械继电器，具有更快的开关速度、更长的使用寿命和更低的电磁干扰。

PCB 固态继电器的宽电压特性意味着它可以在较宽的输入电压范围内正常工作。

这使得它在不同电压等级的电路中具有更广泛的适用性。

宽电压的 PCB 固态继电器可以接受并切换较高或较低的电压信号，而不需要额外的电压转换电路。

这种宽电压特性使得 PCB 固态继电器在许多应用中非常有用，例如在电源管理、电机控制、照明控制、自动化系统等领域。

它们可以用于切换高功率负载，如电动机、加热器、灯具等，同时保持可靠的开关性能。

PCB 固态继电器通常具有小尺寸、低功耗和高可靠性的优点。

它们可以通过电路板上的焊点进行安装，提供紧凑和易于集成的解决方案。

此外，固态继电器没有机械触点，因此减少了因触点磨损和电弧引起的故障风险。

在选择 PCB 固态继电器时，除了宽电压特性外，还需要考虑其他参数，如额定电流、负载类型、开关频率等，以确保其适用于具体的应用场景。

总的来说，PCB 固态继电器的宽电压特性使得它们成为在各种电子电路中实现可靠开关控制的理想选择。

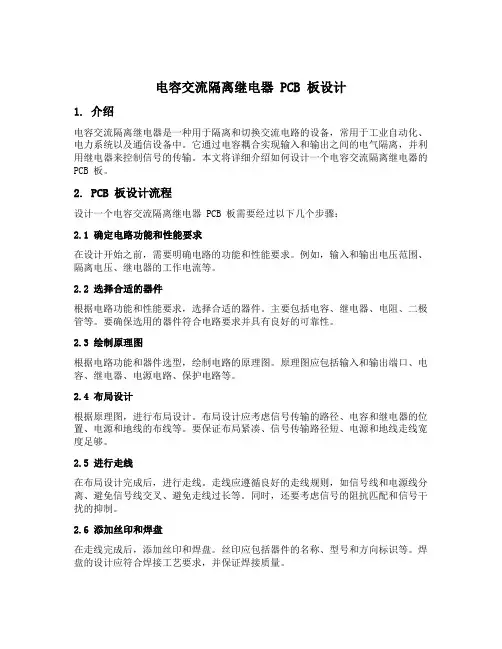

电容交流隔离继电器 PCB 板设计1. 介绍电容交流隔离继电器是一种用于隔离和切换交流电路的设备，常用于工业自动化、电力系统以及通信设备中。

它通过电容耦合实现输入和输出之间的电气隔离，并利用继电器来控制信号的传输。

本文将详细介绍如何设计一个电容交流隔离继电器的PCB 板。

2. PCB 板设计流程设计一个电容交流隔离继电器 PCB 板需要经过以下几个步骤：2.1 确定电路功能和性能要求在设计开始之前，需要明确电路的功能和性能要求。

例如，输入和输出电压范围、隔离电压、继电器的工作电流等。

2.2 选择合适的器件根据电路功能和性能要求，选择合适的器件。

主要包括电容、继电器、电阻、二极管等。

要确保选用的器件符合电路要求并具有良好的可靠性。

2.3 绘制原理图根据电路功能和器件选型，绘制电路的原理图。

原理图应包括输入和输出端口、电容、继电器、电源电路、保护电路等。

2.4 布局设计根据原理图，进行布局设计。

布局设计应考虑信号传输的路径、电容和继电器的位置、电源和地线的布线等。

要保证布局紧凑、信号传输路径短、电源和地线走线宽度足够。

2.5 进行走线在布局设计完成后，进行走线。

走线应遵循良好的走线规则，如信号线和电源线分离、避免信号线交叉、避免走线过长等。

同时，还要考虑信号的阻抗匹配和信号干扰的抑制。

2.6 添加丝印和焊盘在走线完成后，添加丝印和焊盘。

丝印应包括器件的名称、型号和方向标识等。

焊盘的设计应符合焊接工艺要求，并保证焊接质量。

2.7 完善细节最后，对设计进行细节的完善。

包括添加电源滤波电路、保护电路、防静电设计等。

同时，还要进行电磁兼容性（EMC）测试，确保设计符合相关标准。

3. PCB 板设计注意事项在进行电容交流隔离继电器 PCB 板设计时，需要注意以下几点：3.1 电路隔离电容交流隔离继电器的主要功能是实现输入和输出之间的电气隔离。

在布局和走线时，要确保输入和输出电路的隔离，避免信号的串扰和干扰。

3.2 电源和地线设计电源和地线是 PCB 板设计中非常重要的一部分。

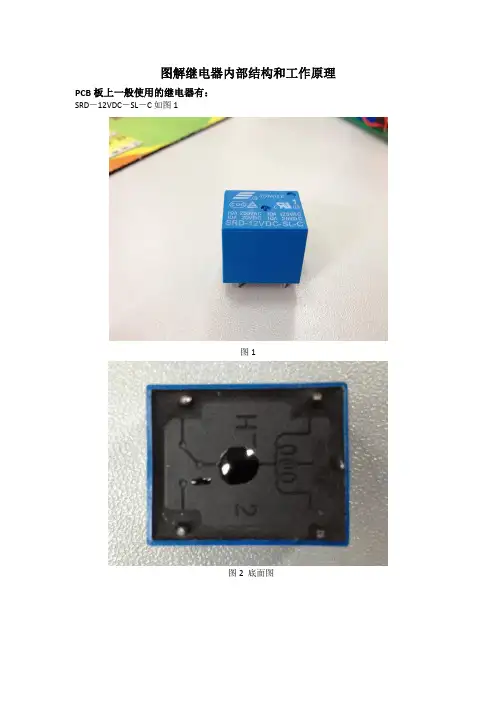

图解继电器内部结构和工作原理PCB板上一般使用的继电器有：
SRD－12VDC－SL－C如图1
图1
图2 底面图
图3 拆解中图
如图5所示,用手压住动作片,放开时,中间那一片最上面一片是接触的,称为常闭触点;当通12V的直流电时,中间片和下面那一片吸合一起,下面的圆点为常开触点;
图4 主视图
如图6所示,当能12V直流电时,线圈产生磁场,将上面的磁片吸合下来,需要注意的是,吸合时,磁芯和上面磁片不没接触的,中间有左右的空隙,起到强弱电的隔离;但是我亲测,当接入
220V的交流接触器接灯泡,加热管等不会有问题时,隔离效果就不好了,干扰会从这里引入,导致芯片复位或者死机,如果采用固态继电器时,不会造成死机现象,所以我才决定拆开这款继电器,研究其内部结构;
图5右视图
图6俯视图
图7 背视图。

环测威官网：/与软件系统的发展相比，电子硬件设计及其优化已经出现了长时间消耗和高成本等实际问题。

然而，在实际设计中，工程师倾向于更多地关注高度原则性的问题，但是导致对印刷电路板操作的巨大影响只是一些我们必须反复纠正的详细错误。

完美生成PCB是不可能的，但可以逐步优化。

本文将首先列出电路设计，PCB生产和维护方面的一些问题，然后提供一些易于使用的方法，以有限的成本优化定制PCB。

多通道功率整流LED的耐压保护以走廊公共电力设备为例。

为了保证电路的正常工作，利用多通道电源为AC-DC模块的电源模块供电，参数“Uin =AC85~264V”。

采用300Ω1/ 2W碳电阻串联的IN4007整流LED 用于多路输入隔离。

图1是该产品的电路图。

从理论上讲，这是一个完美的想法，而实际使用中存在严重问题。

在没有考虑尖峰电压的情况下，在正常情况下，多通道电源之间的电压可以达到AC400V，IN4007的耐压可以达到1000V。

正确的组件被拿起来，对吗？但事实是由于耐压问题经常发生短路爆炸，导致整个环测威官网：/产品的废料。

当然，不可否认的是，低质量的元件和LED的老化也会导致问题。

但即使安装了具有更高耐压的高质量LED或LED而不是之前的那些，问题仍然存在。

考虑到保修期内早期疲劳的质量问题和吞吐量（TPY）的存在，组件几乎不可能达到100％TPY。

对于该电路，该先进电路需要24个整流LED，废品率范围为2.4％至7.2％。

具有这种品质的PCB永远无法完全满足客户的需求。

事实上，这是一种易于使用的方法来处理这个问题。

只要在每个循环中再放置一个IN4007系列，就可以轻松解决这个问题。

因为此时，电路电压降低了0.7V，对输出没有影响。

只需稍微增加成本就可以产生双耐压值，并将误差发生率降低到0.5％。

小型继电器频繁运行解决电磁干扰问题由于电弧放电时小型继电器在PCB上产生的电磁干扰会在切断高电流时产生。

干扰不仅影响CPU的正常运行，导致频繁的复位，而且使解码器和驱动器产生错误的信号和指令，导致组件实现的错误。
