电路识图79-继电器分类大全、型号命名大全展开全文继电器的分类及型号命名方法一、按作用原理及结构特征分类1、电磁继电器由控制电流通过线圈所产生的电磁犀利吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器直流电磁继电器控制电流为直流的电磁继电器，按触点负载大小分微功率、弱功率、中功率和大功率四种交流电磁继电器控制电流为交流的电磁继电器，按电源电源频率高低分为50Hz和400Hz两种磁保持继电器利用永久磁铁或具有很高剩磁特性的铁芯，使电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器2、混合式继电器由电子元件和电磁继电器组合而成的继电器。
一般输入部分由电子线路组成，起放大、整流等作用，输出部分则采用电磁继电器。
3、固体继电器固体继电器是一种能够像电磁继电器那样执行开、闭线路的功能，且其输入和输出的绝缘程度与电磁继电器相当的全固体器件4、高频继电器用于切换频率大于10KHz的交流线路的继电器5、同轴射频继电器用来切换高频、射频线路而具有最小损耗的继电器，它由金属腔体和机电部分等组成。
6、真空高压射频继电器触点部分被密封在高真空的容器中，用来快速开、闭或转换高压、射频线路用的继电器。
7、热继电器利用热效应而动作的继电器，一般分为温度计电器和电热式继电器两种温度继电器当外界温度达到规定值时而动作的继电器电热式继电器利用控制电路内的电能转变成热能，当达到规定值时而动作的继电器。
仪表式继电器根据某些仪表的工作原理（如电压表、电流表、功率表等）设计成的继电器。
通常，仪表的指针或指示器兼动触点簧片的功能，当输入参量达到规定值时，便可与另一可调的静触点闭合。
8、光电继电器利用光电效应而动作的继电器，由发光元件（如小型的白炽灯、磷化镓二极管等）和光敏器件构成。
9、声继电器利用声效应而动作的继电器。
10、霍尔效应继电器利用霍尔效应半导体片在磁场中产生的霍尔电势来实现控制作用的继电器。
11、玻璃半导体继电器根据玻璃半导体的体效应而实现触点开、闭或转换功能的继电器。

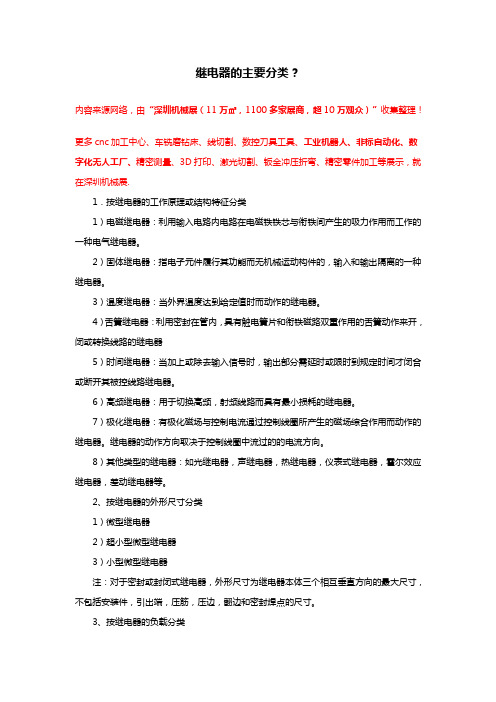

继电器的主要分类？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1．按继电器的工作原理或结构特征分类1）电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
3）温度继电器：当外界温度达到给定值时而动作的继电器。
4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
2、按继电器的外形尺寸分类1）微型继电器2）超小型微型继电器3）小型微型继电器注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。
3、按继电器的负载分类1）微功率继电器2）弱功率继电器3）中功率继电器4）大功率继电器4、按继电器的防护特征分类1）密封继电器2）封闭式继电器3）敞开式继电器5、按继电器按照动作原理可分类1）电磁型2）感应型3）整流型4）电子型5）数字型等6、按照反应的物理量可分类1）电流继电器2）电压继电器3）功率方向继电器4）阻抗继电器5）频率继电器6）气体（瓦斯）继电器7、按照继电器在保护回路中所起的作用可分类1）启动继电器2）量度继电器3）时间继电器4）中间继电器5）信号继电器6）出口继电器内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

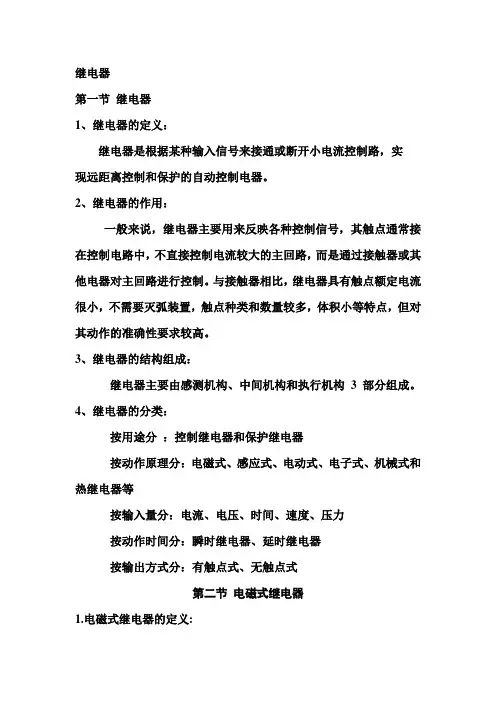

继电器第一节继电器1、继电器的定义：继电器是根据某种输入信号来接通或断开小电流控制路，实现远距离控制和保护的自动控制电器。
2、继电器的作用：一般来说，继电器主要用来反映各种控制信号，其触点通常接在控制电路中，不直接控制电流较大的主回路，而是通过接触器或其他电器对主回路进行控制。
与接触器相比，继电器具有触点额定电流很小，不需要灭弧装置，触点种类和数量较多，体积小等特点，但对其动作的准确性要求较高。
3、继电器的结构组成：继电器主要由感测机构、中间机构和执行机构3部分组成。
4、继电器的分类：按用途分：控制继电器和保护继电器按动作原理分：电磁式、感应式、电动式、电子式、机械式和热继电器等按输入量分：电流、电压、时间、速度、压力按动作时间分：瞬时继电器、延时继电器按输出方式分：有触点式、无触点式第二节电磁式继电器1.电磁式继电器的定义:以电磁力为驱动力的继电器称为电磁式继电器。
2.电磁式继电器的组成：电磁结构、触点。
1）电磁机构：与接触器完全相同2）触点：电磁式继电器的触点容量小、且容量均相同，无主触点和辅助触点之分无,也没有灭弧装置。
3.电磁式继电器的分类：电磁式继电器按输入信号不同分有：电压继电器、电流继电器、时间继电器、速度继电器和中间继电器按线圈电流种类不同分有：交流继电器和直流继电器按用途不同分有：控制继电器、保护继电器、通讯继电器和安全继电器等第三节电压继电器1.定义：触点的动作与线圈电压大小有关的继电器称为电压继电器。
2.特点：线圈并联在电路中，线圈的匝数多，导线。
3.结构：电磁机构、触点4.分类：过电压继电器欠电压继电器5.过电压继电器的工作原理：线圈两端的电压为额定电压时，衔铁不产生吸合动作，只有当线圈两端的电压高于其额定电压的某一值时，衔铁才产生吸合动作，这种继电器叫过电压继电器。
过电压继电器作用：在线路中起过电压保护。
6.欠电压继电器的工作原理：当线圈两端的电压为额定电压时，衔铁吸合，只有当线圈两端的电压低于其额定电压的某一值时，衔铁才产生释放动作，这种继电器叫欠电压继电器。

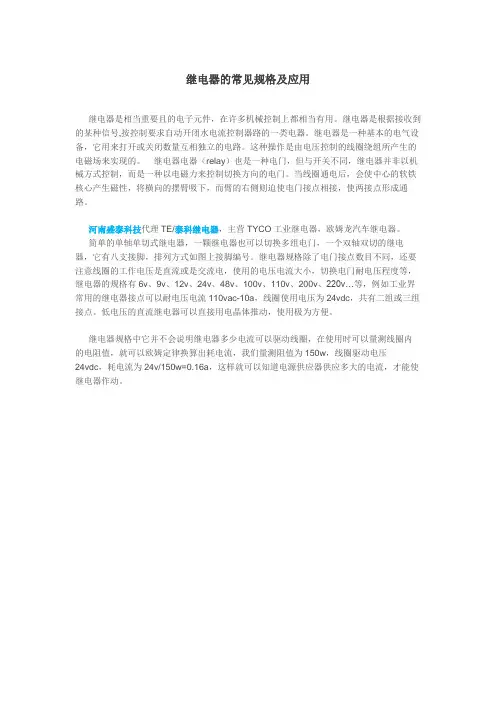

继电器的常见规格及应用
继电器是相当重要且的电子元件，在许多机械控制上都相当有用。
继电器是根据接收到的某种信号,按控制要求自动开闭水电流控制器路的一类电器。
继电器是一种基本的电气设备，它用来打开或关闭数量互相独立的电路。
这种操作是由电压控制的线圈绕组所产生的电磁场来实现的。
继电器电器（relay）也是一种电门，但与开关不同，继电器并非以机械方式控制，而是一种以电磁力来控制切换方向的电门。
当线圈通电后，会使中心的软铁核心产生磁性，将横向的摆臂吸下，而臂的右侧则迫使电门接点相接，使两接点形成通路。
河南盛泰科技代理TE/泰科继电器，主营TYCO工业继电器，欧姆龙汽车继电器。
简单的单轴单切式继电器，一颗继电器也可以切换多组电门，一个双轴双切的继电器，它有八支接脚，排列方式如图上接脚编号。
继电器规格除了电门接点数目不同，还要注意线圈的工作电压是直流或是交流电，使用的电压电流大小，切换电门耐电压程度等，继电器的规格有6v、9v、12v、24v、48v、100v、110v、200v、220v…等，例如工业界常用的继电器接点可以耐电压电流110vac-10a，线圈使用电压为24vdc，共有二组或三组接点。
低电压的直流继电器可以直接用电晶体推动，使用极为方便。
继电器规格中它并不会说明继电器多少电流可以驱动线圈，在使用时可以量测线圈内的电阻值，就可以欧姆定律换算出耗电流，我们量测阻值为150w，线圈驱动电压
24vdc，耗电流为24v/150w=0.16a，这样就可以知道电源供应器供应多大的电流，才能使继电器作动。
中间继电器:用于继电保护与自动控制系统中,以增加触点的数量及容量,它用于在控制电路中传递中间信号,中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流.所以,它只能用于控制电路中.它一般没有主触点的,因为过载能力比较小,所以它用的全部都是辅助触头,数量比较多,一般是直流电源供电,少数使用交流供电.中间继电器的原理:它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
在工业控制线路和现在的家用电器控制线路中，常常会有中间继电器存在，对于不同的控制线路，中间继电器的作用有所不同，其在线路中的作用常见的有以下几种:1.代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。
这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
2．增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。
3．增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。
比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。
而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。
4．转换接点类型在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。
这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。
第三节电磁继电器一、内容结构图二、知识点列表三、重难点分析（一）重点分析1、直流电磁继电器的结构和工作过程直流电磁继电器是利用电磁感应原理实现触点闭合和断开的控制元件，它可以小电流、低电压控制较大电流、高电压，用直流控制交流等，并可将被控电路与控制电路完全隔离，在自动控制、保护电路等方面有广泛的应用。
继电器由电磁线圈、衔铁、常开触点、常闭触点、切换触点组成，当电磁线圈通电吸合衔铁，带动触点接触变换。
2、直流电磁继电器搭接简单实用的控制电路用直流电磁继电器搭接简单控制电路，验证继电器的原理和工作过程。
3、双向可控硅的简单应用可控硅具有以小电流（电压）控制大电流（电压）作用，并具有体积小、重量轻、功耗低、开关速度快等优点，在无触点开关、可控整流、调压、调光、调速等方面应用广泛。
（二）难点分析1、直流电磁继电器的选用如果继电器选用不当，会产生不能可靠工作、通电不能吸合、烧坏接触点、尺寸不合适无法安装等问题，继电器种类很多，根据不同的电路选择合适的继电器，有一定难度。
2、可控硅的简单工作原理可控硅的工作原理比较复杂，不必深究。
主要讲解可控硅的触发条件和工作过程，知道如何使用可控硅。
四、教学建议教师在教学过程中要让学生了解常见的直流电磁继电器的构造、规格（参数）和基本工作原理，并从构造和原理上说明它是电磁继电器，有触点开关。
对于晶闸管不要介绍其复杂的工作原理，但要定性地让学生知道晶闸管构造和其在电路中的符号，重点说明正常使用的条件，从构造和控制结果上说明它是无触点继电器，进而介绍它的优点。
根据本节教学内容的特点，建议教学方式以教师课堂实物观摩和实际电路演示以及学生小组实验为主，让学生通过观察、分析实验的结果，掌握本节的教学内容。
教师可参照下面的实验过程进行教学设计。
1、直流电磁继电器的选用原则要使学生学会根据控制电路的电压和电流的大小、被控量是电压还是电流、被控电路的路数、负载的性质（电阻性还是电感性）以及使用环境等因素选择继电器。
