继电器的主要分类-继电器种类大全

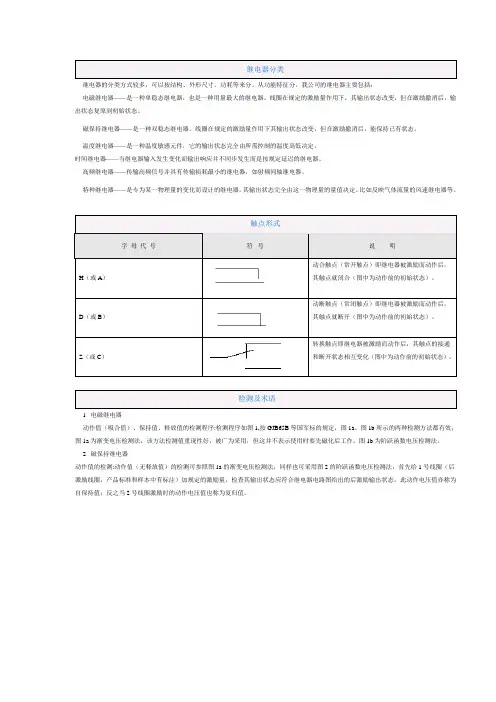

继电器的分类方式较多，可以按结构、外形尺寸、功耗等来分。

从功能特征分，我公司的继电器主要包括：电磁继电器——是一种单稳态继电器，也是一种用量最大的继电器。

线圈在规定的激励量作用下，其输出状态改变，但在激励撤消后，输出状态复原到初始状态。

磁保持继电器——是一种双稳态继电器。

线圈在规定的激励量作用下其输出状态改变，但在激励撤消后，能保持已有状态。

温度继电器——是一种温度敏感元件，它的输出状态完全由所需控制的温度高低决定。

时间继电器——当继电器输入发生变化而输出响应并不同步发生而是按规定延迟的继电器。

高频继电器——传输高频信号并具有传输损耗最小的继电器，如射频同轴继电器。

特种继电器——是专为某一物理量的变化而设计的继电器。

其输出状态完全由这一物理量的量值决定。

比如反映气体流量的风速继电器等。

1 电磁继电器动作值（吸合值）、保持值、释放值的检测程序:检测程序如图1,按GJB65B等国军标的规定，图1a、图1b所示的两种检测方法都有效；图1a为渐变电压检测法，该方法检测值重现性好，被广为采用，但这并不表示使用时要先磁化后工作。

图1b为阶跃函数电压检测法。

2 磁保持继电器动作值的检测:动作值（无释放值）的检测可参照图1a的渐变电压检测法；同样也可采用图2的阶跃函数电压检测法，首先给1号线圈（后激励线圈，产品标准和样本中有标注）加规定的激励量，检查其输出状态应符合继电器电路图给出的后激励输出状态，此动作电压值亦称为自保持值；反之当2号线圈激励时的动作电压值也称为复归值。

3 温度继电器3. 1 温度特性（动作温度、动作温度偏差、回复温度、回复温度范围）a. 动作温度（又称高温整定值）：继电器按规定的升温速度升温而发生输出状态变化时的温度值；b. 标称动作温度：无动作温度偏差的的动作温度值，如50±3℃中的50℃；c. 动作温度偏差：实测动作温度与标称动作温度的差值，如50±3℃中的±3℃范围；d. 回复温度（又称低温整定值）：继电器按a条的要求动作后，按规定降温速度降温而发生输出状态变化时的温度值；e. 回复温度范围：继电器动作温度与回复温度的差值，由产品标准或用户作出规定。

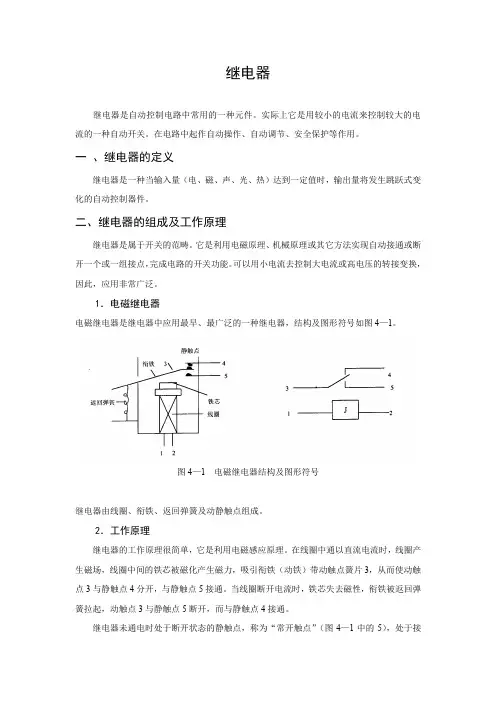

继电器
继电器是自动控制电路中常用的一种元件。

实际上它是用较小的电流来控制较大的电流的一种自动开关。

在电路中起作自动操作、自动调节、安全保护等作用。

一、继电器的定义
继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

二、继电器的组成及工作原理
继电器是属于开关的范畴。

它是利用电磁原理、机械原理或其它方法实现自动接通或断开一个或一组接点，完成电路的开关功能。

可以用小电流去控制大电流或高电压的转接变换，因此，应用非常广泛。

1．电磁继电器
电磁继电器是继电器中应用最早、最广泛的一种继电器，结构及图形符号如图4—1。

图4—1 电磁继电器结构及图形符号
继电器由线圈、衔铁、返回弹簧及动静触点组成。

2．工作原理
继电器的工作原理很简单，它是利用电磁感应原理。

在线圈中通以直流电流时，线圈产生磁场，线圈中间的铁芯被磁化产生磁力，吸引衔铁（动铁）带动触点簧片3，从而使动触点3与静触点4分开，与静触点5接通。

当线圈断开电流时，铁芯失去磁性，衔铁被返回弹簧拉起，动触点3与静触点5断开，而与静触点4接通。

继电器未通电时处于断开状态的静触点，称为“常开触点”（图4—1中的5），处于接。

继电器分类原理
继电器是一种常用的电气控制装置，可以通过电磁吸引力或引线机械原理来控制电路的开关状态。

根据不同的分类原则，继电器可以分为以下几类：
1. 按控制信号类型分类：根据继电器所接收的控制信号类型，可以将其分为直流控制继电器和交流控制继电器两类。

直流控制继电器适用于直流电源供电的电路，而交流控制继电器适用于交流电源供电的电路。

2. 按工作原理分类：根据继电器的工作原理，可以将其分为电磁继电器和固态继电器两类。

电磁继电器通过电流在线圈中产生的磁场来控制开关状态，而固态继电器则是利用半导体器件实现电路的开关。

3. 按控制电压分类：根据继电器所需要的控制电压，可以将其分为低压继电器、中压继电器和高压继电器三类。

低压继电器适用于控制电压较低的电路，中压继电器适用于控制电压中等的电路，而高压继电器适用于控制电压较高的电路。

4. 按负载类型分类：根据继电器所能承受的负载类型，可以将其分为普通继电器和特殊继电器两类。

普通继电器适用于一般负载电路，特殊继电器则适用于特殊负载电路，如大功率负载、高频负载等。

继电器的分类原则多种多样，以上所列分类仅为常见的几种。

根据实际需求，选择适合的继电器可以更有效地实现电路的控制。

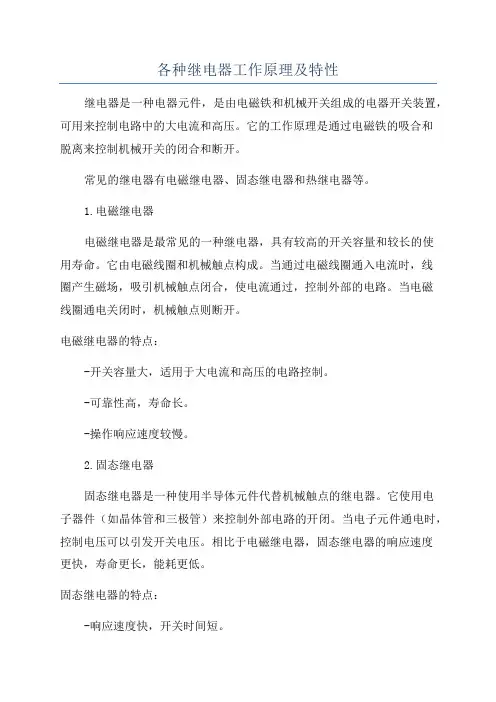

继电器的种类范文继电器是一种电子装置，用来在电路中控制信号与能量的转换，常用于电力系统、自动化控制、通信系统等领域。

根据继电器的不同特点和应用，可以分为多种类型。

1. 电磁继电器（Electromagnetic Relay）电磁继电器是最常见的继电器类型。

它通过线圈产生电磁力，使触点关闭或打开，实现信号的转换。

电磁继电器分为两种工作方式：吸合型和保持型。

吸合型继电器的线圈电流较大，线圈抗阻性低；保持型继电器只需要较小的电流维持工作状态，适用于长时间工作。

2. 固态继电器（Solid-State Relay）固态继电器使用半导体器件替代传统电磁继电器中的线圈和触点，具有免触点磨损、寿命长、工作速度快、抗干扰能力强等优点。

它适用于高频率和高速开关应用，并且不产生电磁干扰和噪音。

3. 热继电器（Thermal Relay）热继电器是一种利用热元件对电流进行保护的继电器。

它通过电流产生热量，使得热元件膨胀并触发动作，从而切断电路。

热继电器适用于对电机或电器进行过载保护的场合。

4. 时间继电器（Time Relay）时间继电器可根据所设定的时间延迟实现触点的开合，常用于定时控制、时间测量等场合。

时间继电器通常由电磁继电器和计时器组成，能够精确控制时间间隔。

5. 电压继电器（Voltage Relay）电压继电器主要用于电力系统中，用来监测和控制电压的变化。

它能够在电网电压过高或过低时切断电路，保护设备不受损坏。

6. 电流继电器（Current Relay）电流继电器主要用于电力系统中，用来监测和控制电流的变化。

它能够在电流超过设定值时切断电路，从而保护设备和系统。

7. 电力继电器（Power Relay）电力继电器主要用于电力系统中，用来控制大功率的电流和电压。

它能承受高电流和高电压，并具有较长的寿命。

8. 保护继电器（Protection Relay）保护继电器主要用于电力系统中，用来监测和保护电力设备和系统，如变压器、发电机、电缆等。

常用继电器介绍范文继电器是一种常用的电器元件，用于在电路中控制小功率电信号的开关。

它通常由电磁部分和机械部分组成，通过控制电磁部分的通断，使机械部分的触点分开或闭合，从而实现电路的开关控制。

继电器的种类繁多，下面将介绍几种常用的继电器。

1.电磁继电器电磁继电器是最常见的继电器，也是最基本的工作原理。

它由电磁线圈和一组机械触点组成。

当通入电流时，电磁线圈产生磁场，吸引机械触点使之闭合，当电流断开时，磁场消失，机械触点分开。

电磁继电器具有通断能力强，负载能力大的特点，广泛应用于电力系统的控制和保护。

2.热继电器热继电器是一种利用热效应控制触点通断的继电器。

它由电磁部分和热响应部分组成。

当通电时，热响应部分的热元件受热膨胀，使机械触点闭合；当通电断开时，热响应部分冷却收缩，使机械触点分开。

热继电器主要用于电力设备的过载保护，如电机的过热保护。

3.时间继电器时间继电器是一种根据预先设定的时间延迟来控制机械触点的继电器。

它可以按照设定的时间来控制开关动作，常用于定时开关、时序控制等应用场合。

时间继电器根据延时方式可分为电磁式时间继电器和电子式时间继电器。

4.固态继电器固态继电器是一种没有机械触点的继电器，它利用半导体器件来实现开关功能。

相对于传统的机械继电器，固态继电器具有无噪音、快速响应、寿命长等优势，并且可以进行大容量电流的控制。

固态继电器广泛应用于自动化控制系统、机械设备控制等领域，特别适用于对机械触点敏感或噪音要求较高的场合。

继电器作为一种电器元件，在各个行业都有广泛的应用。

它可以实现开关的控制，保护电路和电器设备，起到安全可靠的作用。

同时，随着科技的进步和电子技术的发展，继电器也逐渐发展出更多新型的产品和应用方式，如可编程逻辑控制器（PLC）中的继电器逻辑控制模块，模拟量继电器等。

总之，继电器是一种功能强大、应用广泛的电器元件，通过电磁或热效应控制机械触点的开关动作，实现对电路的控制和保护。

随着科技的不断进步，继电器的种类和功能也在不断发展，以适应不同领域的需求。

继电器按照工作原理划分
继电器按照工作原理可以分为以下几类：
1. 电磁式继电器：利用线圈通电时产生的磁场，使触点产生吸引力或排斥力，完成开关动作。

2. 磁保持式继电器：具有两个线圈，一个用于吸合触点，另一个用于保持触点闭合状态，无需持续通电。

3. 热继电器：利用电流通过加热元件时产生的热胀冷缩效应，使触点开闭。

4. 固态继电器：通过半导体器件（如晶体管、双向晶闸管等）控制电流的开关状态，无需机械运动。

5. 时间继电器：通过内部的延时装置（如电容、电阻等）实现一定时间延迟后触点的开闭。

6. 保护继电器：用于电路的过载、短路或接地等故障保护。

7. 信号继电器：用于电路的信号放大或隔离，能够改变电流、电压等信号的形式。

8. 电子继电器：利用电子器件（如集成电路）实现开关功能，无需机械运动且具有高速响应能力。

9. Reed继电器：利用磁场作用于可触发活动状的磁敏元件，
进行开关动作。

10. 动态继电器：利用传动机构或电机驱动触点进行开闭运动。

这些继电器按照工作原理的不同，具备不同的特点和应用范围。

继电器种类及对应用途继电器是一种电气控制装置，用来控制大功率电流的开关。

它由电磁铁和触点组成，能够实现小电流控制大电流的功能。

继电器可以分为多种不同类型，每种类型都有其独特的特点和应用领域。

1. 电磁继电器：这是最常见的继电器类型，也被称为常开继电器。

它由电磁线圈和触点组成，通常使用一个交流电源来激活电磁线圈，产生磁场以吸引触点闭合。

电磁继电器可以广泛应用于家庭电器、自动化控制和工业自动化等领域。

2. 固态继电器：与电磁继电器不同，固态继电器不使用机械触点，而是使用电子器件（如晶体管、双向三极管等）来实现电流开关功能。

固态继电器由于没有机械部件，因此具有更长的寿命、更快的操作速度、更小的尺寸和更低的电磁干扰，适用于精密电子设备、精密仪器和高频电路等应用。

3. 热继电器：这种继电器使用热敏元件（如双金属片）来控制触点的闭合和断开。

当通过继电器的电流超过设定值时，热敏元件会由于热胀冷缩效应而弯曲，从而使触点断开。

热继电器适用于需要过载保护的电路，如电动机保护、变压器保护和照明保护等。

4. 时间继电器：时间继电器是一种可以按预先设定的时间延时后再切换触点状态的继电器。

它通常由计时模块和触点组成，可以通过调节计时模块上的旋钮来设置延时时间。

时间继电器可以被广泛应用于定时开关、定时报警和自动计时等场合。

5. 电压继电器：这种继电器可以根据电压的变化来改变触点的状态。

通常，电压继电器有两个触点，当电压达到或超过设定值时，触点闭合；当电压低于设定值时，触点断开。

电压继电器可以用于电动机保护、变压器保护和电源控制等应用。

除了以上几种继电器类型之外，还有一些特殊应用的继电器，如接触器、保护继电器、失电继电器和倒置继电器等。

接触器常用于重载电路的控制，如空调、电焊机和电动机等。

保护继电器用于监测电路中的故障，并及时切断电源以避免损坏设备。

失电继电器在电力系统中常用于监测电网状态，一旦检测到断电，它将切断电源以保护设备。

继电器常见分类继电器是一种常见的电气开关设备，用于控制电路的开关、分断和转换。

根据其工作原理和应用领域的不同，继电器可以分为多种分类。

本文将对继电器的常见分类进行介绍。

一、按工作原理分类1. 电磁继电器：电磁继电器是利用电磁吸引力原理工作的继电器。

其主要由线圈、铁芯和触点组成。

当通过线圈通电时，产生的磁场会吸引铁芯，使触点闭合或断开，从而实现电路的开关控制。

电磁继电器广泛应用于家用电器、工业自动化等领域。

2. 固态继电器：固态继电器是利用半导体器件（如晶体管、光电耦合器等）来实现电路开关控制的继电器。

相比于电磁继电器，固态继电器具有体积小、寿命长、响应速度快等优点，且不易受到振动和电磁干扰的影响。

固态继电器广泛应用于电力电子设备、自动化控制系统等领域。

二、按触点类型分类1. 常开型继电器：常开型继电器的触点在继电器不通电时处于闭合状态，在继电器通电时才会打开。

常开型继电器常用于需要在电路断电时保持通断状态的场合。

2. 常闭型继电器：常闭型继电器的触点在继电器不通电时处于打开状态，在继电器通电时才会闭合。

常闭型继电器常用于需要在电路通电时保持通断状态的场合。

3. 双刀双掷继电器：双刀双掷继电器具有两组触点，可以实现两个电路之间的切换。

双刀双掷继电器常用于需要在两个电路之间进行切换的场合，如电力系统的备份开关。

三、按应用领域分类1. 通用继电器：通用继电器是一种广泛应用于各个领域的继电器，具有较为普遍的适用性。

通用继电器通常采用电磁原理，用于各种电路的开关和控制。

2. 汽车继电器：汽车继电器是专门用于汽车电路的继电器。

汽车继电器具有耐高温、防水防尘等特点，广泛应用于汽车电器系统，如车灯、空调、喇叭等。

3. 保护继电器：保护继电器用于对电力系统进行保护，防止电路过载、短路等故障。

保护继电器根据其功能不同可以细分为过流继电器、接地继电器、差动继电器等。

四、按工作电压分类1. 低压继电器：低压继电器适用于额定工作电压在1000V以下的电路。

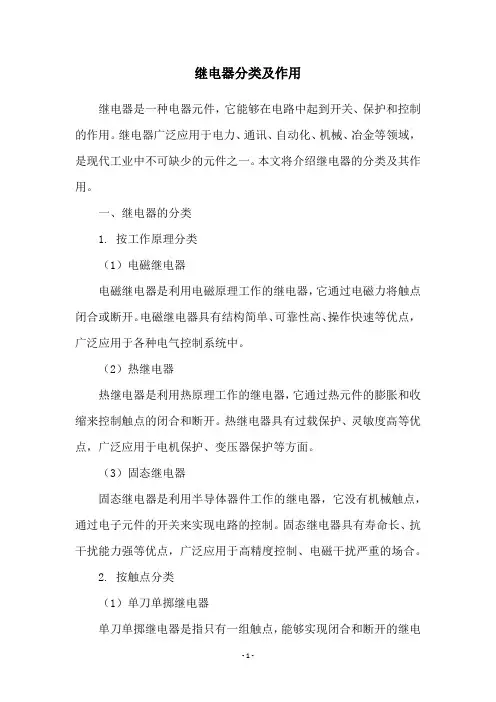

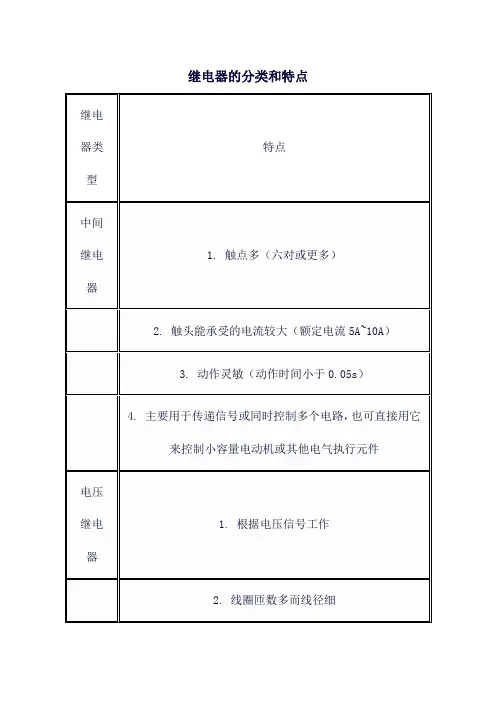

继电器分类及作用继电器是一种电器元件，它能够在电路中起到开关、保护和控制的作用。

继电器广泛应用于电力、通讯、自动化、机械、冶金等领域，是现代工业中不可缺少的元件之一。

本文将介绍继电器的分类及其作用。

一、继电器的分类1. 按工作原理分类（1）电磁继电器电磁继电器是利用电磁原理工作的继电器，它通过电磁力将触点闭合或断开。

电磁继电器具有结构简单、可靠性高、操作快速等优点，广泛应用于各种电气控制系统中。

（2）热继电器热继电器是利用热原理工作的继电器，它通过热元件的膨胀和收缩来控制触点的闭合和断开。

热继电器具有过载保护、灵敏度高等优点，广泛应用于电机保护、变压器保护等方面。

（3）固态继电器固态继电器是利用半导体器件工作的继电器，它没有机械触点，通过电子元件的开关来实现电路的控制。

固态继电器具有寿命长、抗干扰能力强等优点，广泛应用于高精度控制、电磁干扰严重的场合。

2. 按触点分类（1）单刀单掷继电器单刀单掷继电器是指只有一组触点，能够实现闭合和断开的继电器。

它通常用于电气控制系统中的开关控制。

（2）单刀双掷继电器单刀双掷继电器是指只有一组触点，但能够实现两种不同状态的切换。

它通常用于电路的选择控制。

（3）双刀双掷继电器双刀双掷继电器是指有两组触点，能够实现两种不同状态的切换。

它通常用于电路的选择控制和切换控制。

3. 按用途分类（1）信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。

它通常用于电路的信号放大和隔离控制。

（2）保护继电器保护继电器是指用于电气设备保护的继电器。

它通常用于电机过载保护、变压器保护、线路保护等方面。

（3）控制继电器控制继电器是指用于电气控制的继电器。

它通常用于电路的开关控制、时间控制、循环控制等方面。

二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。

它可以将小电流控制大电流，从而实现对电路的开关控制。

2. 保护作用继电器可以实现电气设备的保护控制。

例如，电机过载保护继电器可以在电机过载时自动断开电路，保护电机不受损坏。
