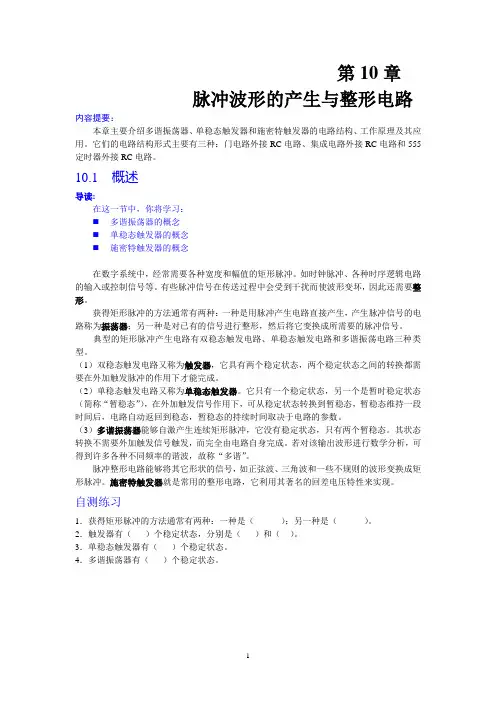

第10章脉冲波形的产生与整形电路内容提要:本章主要介绍多谐振荡器、单稳态触发器和施密特触发器的电路结构、工作原理及其应用。
它们的电路结构形式主要有三种:门电路外接RC电路、集成电路外接RC电路和555定时器外接RC电路。
10.1概述导读:在这一节中,你将学习:⏹多谐振荡器的概念⏹单稳态触发器的概念⏹施密特触发器的概念在数字系统中,经常需要各种宽度和幅值的矩形脉冲。
如时钟脉冲、各种时序逻辑电路的输入或控制信号等。
有些脉冲信号在传送过程中会受到干扰而使波形变坏,因此还需要整形。
获得矩形脉冲的方法通常有两种:一种是用脉冲产生电路直接产生,产生脉冲信号的电路称为振荡器;另一种是对已有的信号进行整形,然后将它变换成所需要的脉冲信号。
典型的矩形脉冲产生电路有双稳态触发电路、单稳态触发电路和多谐振荡电路三种类型。
(1)双稳态触发电路又称为触发器,它具有两个稳定状态,两个稳定状态之间的转换都需要在外加触发脉冲的作用下才能完成。

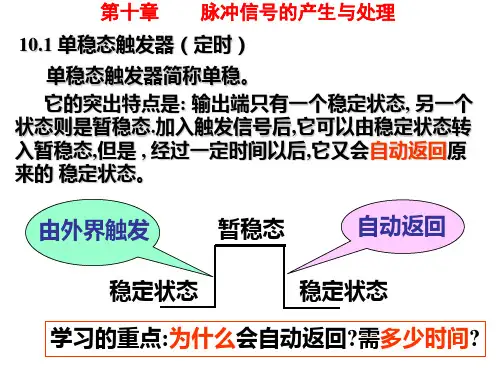

(2)单稳态触发电路又称为单稳态触发器。
它只有一个稳定状态,另一个是暂时稳定状态(简称“暂稳态”),在外加触发信号作用下,可从稳定状态转换到暂稳态,暂稳态维持一段时间后,电路自动返回到稳态,暂稳态的持续时间取决于电路的参数。
(3)多谐振荡器能够自激产生连续矩形脉冲,它没有稳定状态,只有两个暂稳态。
其状态转换不需要外加触发信号触发,而完全由电路自身完成。
若对该输出波形进行数学分析,可得到许多各种不同频率的谐波,故称“多谐”。
脉冲整形电路能够将其它形状的信号,如正弦波、三角波和一些不规则的波形变换成矩形脉冲。
施密特触发器就是常用的整形电路,它利用其著名的回差电压特性来实现。
自测练习1.获得矩形脉冲的方法通常有两种:一种是();另一种是()。
2.触发器有()个稳定状态,分别是()和()。
3.单稳态触发器有()个稳定状态。
4.多谐振荡器有()个稳定状态。
10.2 多谐振荡器导读:在这一节中,你将学习:⏹ 门电路构成多谐振荡器的工作原理 ⏹ 石英晶体多谐振荡器电路及其优点 ⏹ 秒脉冲信号产生电路的构成方法多谐振荡器是一种无稳态电路,它不需外加触发信号,在电源接通后,就可自动产生一定频率和幅度的矩形波或方波。
