浅析注塑产品设计注意事项

注塑设计注意要点:1、利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

2、为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

（1）开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

1）、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2）、例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

3）、开模方向确定后，可选择适当的分型线，以改善外观及性能。

（2）脱模斜度1）、适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2）、适当的脱模斜度可避免产品顶伤。

3）、深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

（3）产品壁厚1）、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2）、壁厚不均会引起表面缩印。

3）、壁厚不均会引起气孔和熔接痕。

（4）加强筋1）、加强筋的合理应用，可增加产品刚性，减少变形。

2）、加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

3）、加强筋的单面斜度应大于1.5°，以避免顶伤。

1）、圆角太小可能引起产品应力集中，导致产品开裂。

2）、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3）、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4）、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

注塑件设计要点利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

2.1 开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

2.1.1 开模方向确定后，产品的加强筋、卡扣、击起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2.1.2 例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

2.1.3 开模方向确定后，可选择适当的分型线，以改善外观及性能。

2〃2 脱模斜度2.2.1 适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2.2.2 适当的脱模斜度可避免产品顶伤。

2.2.3 深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

2.3 产品壁厚2.3.1 各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2.3.2 壁厚不均会引起表面缩印。

2.3.3 壁厚不均会引起气孔和熔接痕。

2.4 加强筋2.4.1 加强筋的合理应用，可增加产品刚性，减少变形。

2.4.2 加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

2.4.3 加强筋的单面斜度应大于1.5°，以避免顶伤。

2.5圆角2.5.1 圆角太小可能引起产品应力集中，导致产品开裂。

2.5.2 圆角太小可能引起模具型腔应力集中，导致型腔开裂。

2.5.3 设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

注塑件模具设计应注意的几大要点模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域，在欧美等工业发达国家被称为“点铁成金”的“磁力工业”。

美国工业界认为“模具工业是美国工业的基石”；德国则认为它是所有工业中的“关键工业”；日本模具协会也认为“模具是促进社会繁荣富裕的动力”，同时也是“整个工业发展的秘密”，是“进入富裕社会的原动力”。

一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二、脱模斜度1、适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。

2、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、产品壁厚1、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2、壁厚不均会引起表面缩水。

3、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。

2、加强筋的厚度必须≤(0.5～0.7)T产品壁厚，否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

注塑件结构设计要求一、脱模方面。

1. 首先呢，这个注塑件得能轻松从模具里“跑出来”，就像小老鼠从洞里溜出来一样顺溜。

要是设计得不好脱模，那就麻烦大了，模具和注塑件都得“较劲儿”，很容易把注塑件弄伤或者把模具搞坏。

所以啊，那些个有倒扣的地方，得想办法处理一下，要么做个滑块，要么搞个斜顶啥的。

2. 注塑件的表面不能有那些坑坑洼洼或者棱棱刺刺的地方，阻碍脱模。

就好比你从一个狭窄的通道走，要是到处都是障碍物，肯定走得磕磕绊绊的。

二、壁厚方面。

1. 壁厚要均匀，可不能像有的小孩吃饭，一口厚一口薄的。

壁厚不均匀的话，注塑的时候塑料流动就不顺畅，薄的地方可能还没填满塑料就凝固了，厚的地方又容易产生缩痕，就像脸上长了个小坑洼似的，难看还影响质量。

2. 也不能把壁厚设计得太厚或者太薄。

太厚呢，浪费材料不说，冷却时间还长，生产效率就低了；太薄呢，注塑件就容易脆，就像薄纸一捅就破，强度不够。

三、加强结构方面。

1. 如果注塑件需要承受一定的力，就得给它加点“肌肉”，也就是加强筋。

不过这个加强筋也不能乱加，不能太粗，不然就像人长了个大瘤子一样难看，还可能产生缩水；也不能太密，太密了就像头发乱成一团，塑料流动也会受影响。

2. 要是注塑件比较大或者形状比较特殊，可能还得考虑加一些支撑结构，就像给房子加柱子一样，让它能稳稳地立住，不会在使用过程中变形或者断裂。

四、外观方面。

1. 外观要符合大众的审美，要是设计得奇奇怪怪的，除非是搞艺术创作，不然肯定没人要。

线条要流畅，就像美女的身材曲线一样迷人。

2. 对于那些有外观要求的面，不能有分型线或者顶出痕迹太明显的情况，不然就像脸上有个大疤，多影响美观啊。

五、装配方面。

1. 如果这个注塑件是要和其他零件装配在一起的，那得给它设计好装配结构。

就像两个人牵手，得有合适的地方和方式。

比如要有定位结构，不能装配的时候像没头的苍蝇到处乱撞；还有连接结构，要牢固可靠，不能轻易就松开，就像扣紧的纽扣一样。

塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

⑷、考虑便于装配生产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

⑹、能通用/公用的，尽量使用已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

⑶、PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。

⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。

常用于齿轮、滑轮等。

受冲击力较大的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

⑹、PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。

机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。

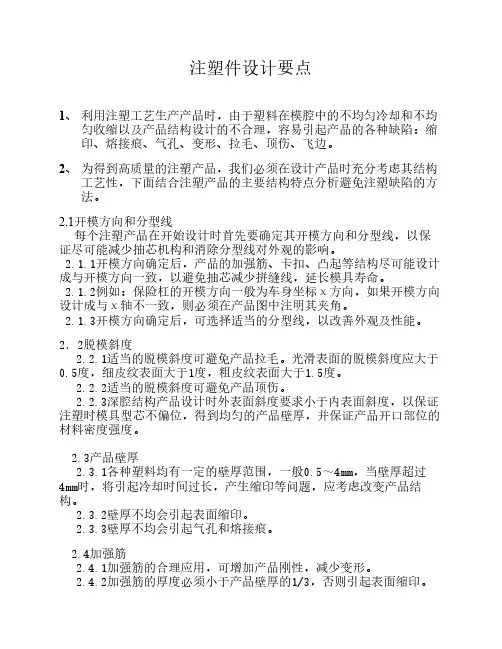

注塑件设计要点1、利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

2、为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

2.1开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

2.1.1开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2.1.2例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

2.1.3开模方向确定后，可选择适当的分型线，以改善外观及性能。

2．2脱模斜度2.2.1适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2.2.2适当的脱模斜度可避免产品顶伤。

2.2.3深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

2.3产品壁厚2.3.1各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2.3.2壁厚不均会引起表面缩印。

2.3.3壁厚不均会引起气孔和熔接痕。

2.4加强筋2.4.1加强筋的合理应用，可增加产品刚性，减少变形。

2.4.2加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

2.4.3加强筋的单面斜度应大于1.5°，以避免顶伤。

2.5圆角2.5.1圆角太小可能引起产品应力集中，导致产品开裂。

2.5.2圆角太小可能引起模具型腔应力集中，导致型腔开裂。

2.5.3设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

塑料产品结构设计注意事项1.减少应力集中：在进行结构设计时，需要避免应力集中的情况，因为这样容易导致产品的断裂和损坏。

可以通过增加圆角、过渡半径和增加支撑结构等方式来减少应力集中。

2.提高结构刚度：塑料产品通常需要具备一定的结构刚度，以保证其在使用中不易变形和破损。

为了增加产品的结构刚度，可以采用加强筋、加厚结构和增加内部支撑等方法。

3.增加产品的抗疲劳性：塑料产品在长时间使用或重复加载下容易发生疲劳破坏。

为了提高产品的抗疲劳性，可以采用设计增加圆角和过渡曲线，同时避免锐角和过渡面等设计措施。

4.考虑产品的装配性：在进行塑料产品结构设计时，应该考虑产品的装配性，使得产品易于装配和拆卸。

可以通过设计合理的拼接接口、预留装配空间和减小装配工艺难度等方式来提高产品的装配性。

5.考虑产品的可维修性：塑料产品在使用过程中可能遭受损坏或磨损，因此需要考虑产品的可维修性。

设计时应该考虑到易损部位的更换和修理，尽量采用可拆卸结构和标准化零件，以方便维修。

6.确保产品的安全性：在进行塑料产品结构设计时，需要确保产品的安全性。

要保证塑料产品在正常使用和意外情况下都能够满足安全要求，避免出现塑料破裂、断裂和松动等情况。

可以通过增加防护结构、增加强度和使用合适的材料等方式来提高产品的安全性。

7.选择合适的材料：塑料产品的性能取决于所选用的材料。

在进行结构设计时，应根据产品的具体要求选择合适的塑料材料，考虑材料的强度、硬度、耐温性、耐化学性等指标。

同时还需要考虑材料的成本和可塑性等因素。

8.结合生产工艺：在进行塑料产品结构设计时，需要结合产品的生产工艺来考虑设计要求。

不同的生产工艺可能对产品的结构设计提出不同的要求，例如注塑工艺需要考虑产品的模具结构和塑料流动性等因素。

总结起来，塑料产品结构设计需要考虑产品的强度、刚度、抗疲劳性、装配性、可维修性、安全性和材料等因素。

只有综合考虑这些因素，才能设计出质量可靠、使用寿命长的塑料产品。

塑料产品结构设计注意事项塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插⼊式的结构均应预留间隙；保证有⾜够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑⽣产效率要⾼，尽量降低注塑的报废率。

⑷、考虑便于装配⽣产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采⽤标准、成熟的结构，所谓模块化设计。

⑹、能通⽤/公⽤的，尽量使⽤已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：⾼流动性，便宜，适⽤于对强度要求不太⾼的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部⽀撑架（键板⽀架、LCD⽀架）等。

还有就是普遍⽤在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

⽬前常⽤奇美PA-757、PA-777D等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适⽤于作⾼刚性、⾼冲击韧性的制件，如框架、壳体等。

常⽤材料代号：拜尔T85、T65。

⑶、PC：⾼强度，价格贵，流动性不好。

适⽤于对强度要求较⾼的外壳、按键、传动机架、镜⽚等。

常⽤材料代号如：帝⼈L1250Y、PC2405、PC2605。

⑷、POM具有⾼的刚度和硬度、极佳的耐疲劳性和耐磨性、较⼩的蠕变性和吸⽔性、较好的尺⼨稳定性和化学稳定性、良好的绝缘性等。

常⽤于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常⽤材料代号如：M90-44。

⑸、PA坚韧、吸⽔、但当⽔份完全挥发后会变得脆弱。

常⽤于齿轮、滑轮等。

受冲击⼒较⼤的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

⑹、PMMA有极好的透光性，在光的加速⽼化240⼩时后仍可透过92%的太阳光，室外⼗年仍有89%，紫外线达78.5%。

机械强度较⾼，有⼀定的耐寒性、耐腐蚀，绝缘性能良好，尺⼨稳定，易于成型，质较脆，常⽤于有⼀定强度要求的透明结构件，如镜⽚、遥控窗、导光件等。

注塑零件设计要点
1. 嘿，你知道注塑零件设计的要点之一是什么吗？那就是尺寸精度啊！就好比盖房子要把每块砖都放对位置，注塑零件的尺寸精度要是不达标，那可不行呀！想象一下，一个本该严丝合缝的零件，却大了或小了那么一点点，整个产品不就出问题啦！所以尺寸精度可得把握好咯！
2. 注塑零件设计，材料选择超重要的呀！这就像选队友，得选个靠谱的。

比如说，如果你要做个耐磨损的零件，却选了个软趴趴的材料，那不是白搭嘛！不同的材料有不同的特性，咱可不能瞎选，得根据需求来，是不是这个理儿？
3. 哇哦，还有一个要点可不能忽视，那就是结构设计！这就像是搭积木，得有合理的架构。

你想想看，如果一个零件的结构设计得不合理，可能就容易变形、破裂。

比如说设计了个特别薄的地方，那能经得住折腾吗？所以结构设计一定要精心考虑呀！
4. 注塑零件设计的脱模斜度也很关键呐！这就像要让一个东西顺利滑出来一样。

如果脱模斜度不够，零件被卡在里面，那可就麻烦啦！这可不是好玩的，咱得把这个考虑进去，让零件能够轻轻松松地出来，是不是呀？
5. 嘿呀，别忘了表面质量这个要点呀！就像人的脸一样，要干净光滑。

要是一个注塑零件表面粗糙坑洼，那多难看呀，谁会喜欢呢！所以在设计的时候就得想好怎么让它的表面质量漂亮些，这很重要哦！
6. 最后一点哦，注塑零件设计的成本控制也不能马虎呀！这就好像过日子要算计着花钱一样。

如果设计的时候不考虑成本，那最后成本太高，可就得不偿失啦！所以要在保证质量的前提下，尽量降低成本，这才是明智之举呀！
我的观点结论就是：注塑零件设计的这些要点都非常重要，每一个都不能小瞧，得认真对待，这样才能设计出高质量的注塑零件。
