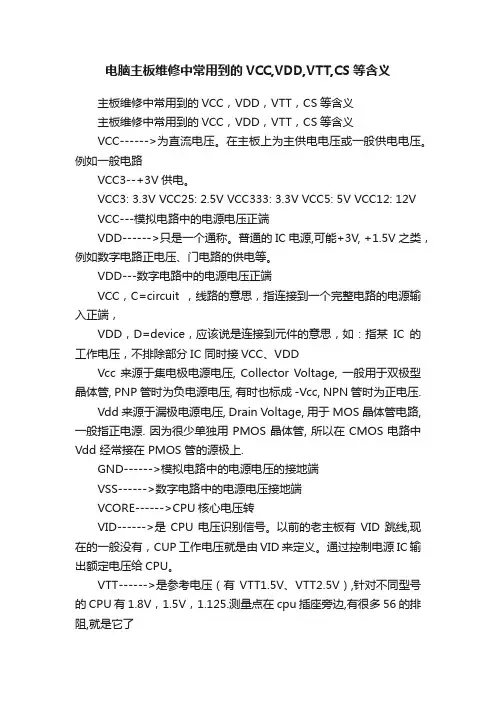

电脑主板维修中常用到的VCC,VDD,VTT,CS等含义

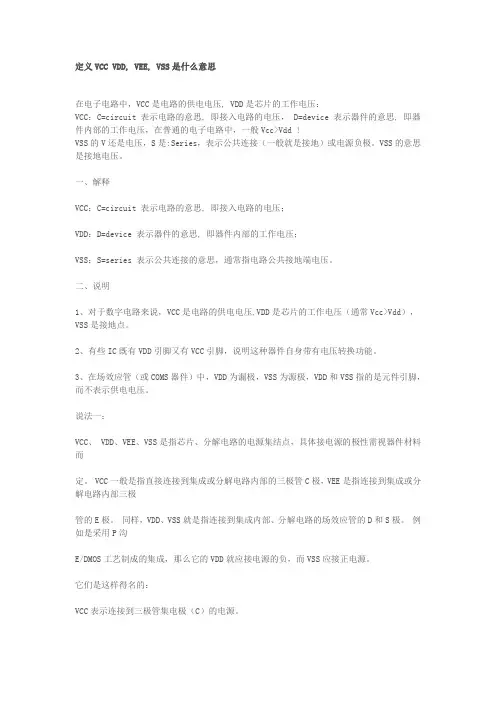

定义VCC VDD, VEE, VSS是什么意思在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压， D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS的V还是电压，S是:Series，表示公共连接（一般就是接地）或电源负极。

VSS的意思是接地电压。

一、解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。

二、说明1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。

2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

说法一：VCC、 VDD、VEE、VSS是指芯片、分解电路的电源集结点，具体接电源的极性需视器件材料而定。

VCC一般是指直接连接到集成或分解电路内部的三极管C极，VEE是指连接到集成或分解电路内部三极管的E极。

同样，VDD、VSS就是指连接到集成内部、分解电路的场效应管的D和S极。

例如是采用P沟E/DMOS工艺制成的集成，那么它的VDD就应接电源的负，而VSS应接正电源。

它们是这样得名的：VCC表示连接到三极管集电极（C）的电源。

VEE表示连接到三极管发射极（E）的电源。

VDD表示连接到场效应管的漏极（D）的电源。

VSS表示连接到场效应管的源极（S）的电源。

通常VCC和VDD为电源正，而VEE和VSS为电源负或者地。

说法二：VDD,VCC,VSS,VEE,VPP区别VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。

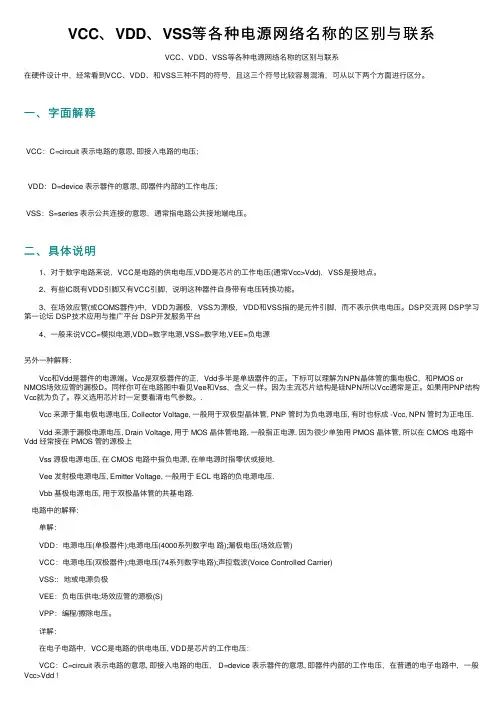

VCC、VDD、VSS等各种电源⽹络名称的区别与联系VCC、VDD、VSS等各种电源⽹络名称的区别与联系在硬件设计中，经常看到VCC、VDD、和VSS三种不同的符号，且这三个符号⽐较容易混淆，可从以下两个⽅⾯进⾏区分。

⼀、字⾯解释VCC：C=circuit 表⽰电路的意思, 即接⼊电路的电压；VDD：D=device 表⽰器件的意思, 即器件内部的⼯作电压；VSS：S=series 表⽰公共连接的意思，通常指电路公共接地端电压。

⼆、具体说明 1、对于数字电路来说，VCC是电路的供电电压,VDD是芯⽚的⼯作电压(通常Vcc>Vdd)，VSS是接地点。

2、有些IC既有VDD引脚⼜有VCC引脚，说明这种器件⾃⾝带有电压转换功能。

3、在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，⽽不表⽰供电电压。

DSP交流⽹ DSP学习第⼀论坛 DSP技术应⽤与推⼴平台 DSP开发服务平台 4、⼀般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源另外⼀种解释： Vcc和Vdd是器件的电源端。

Vcc是双极器件的正，Vdd多半是单级器件的正。

下标可以理解为NPN晶体管的集电极C，和PMOS or NMOS场效应管的漏极D。

同样你可在电路图中看见Vee和Vss，含义⼀样。

因为主流芯⽚结构是硅NPN所以Vcc通常是正。

如果⽤PNP结构Vcc就为负了。

荐义选⽤芯⽚时⼀定要看清电⽓参数。

. Vcc 来源于集电极电源电压, Collector Voltage, ⼀般⽤于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain Voltage, ⽤于 MOS 晶体管电路, ⼀般指正电源. 因为很少单独⽤ PMOS 晶体管, 所以在 CMOS 电路中Vdd 经常接在 PMOS 管的源极上 Vss 源极电源电压, 在 CMOS 电路中指负电源, 在单电源时指零伏或接地. Vee 发射极电源电压, Emitter Voltage, ⼀般⽤于 ECL 电路的负电源电压. Vbb 基极电源电压, ⽤于双极晶体管的共基电路.　电路中的解释： 单解： VDD：电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管) VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(Voice Controlled Carrier) VSS:：地或电源负极 VEE：负电压供电;场效应管的源极(S) VPP：编程/擦除电压。

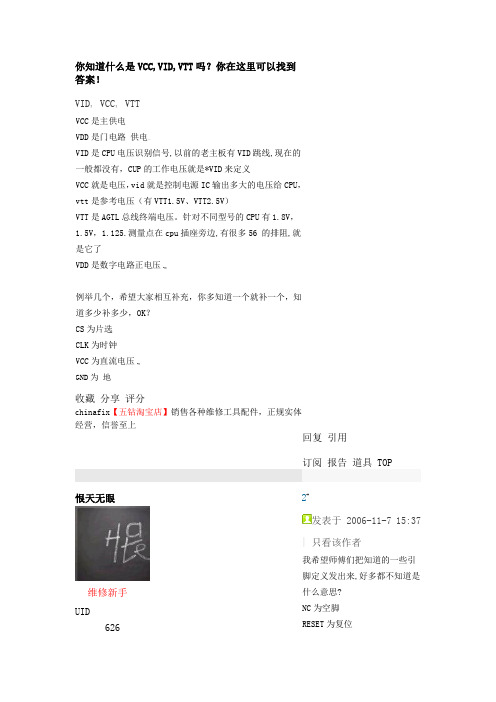

你知道什么是VCC,VID,VTT吗？你在这里可以找到答案！VID, VCC, VTTVCC是主供电VDD是门电路供电VID是CPU电压识别信号,以前的老主板有VID跳线,现在的一般都没有，CUP的工作电压就是*VID来定义VCC就是电压，vid就是控制电源IC输出多大的电压给CPU，vtt是参考电压（有VTT1.5V、VTT2.5V）VTT是AGTL总线终端电压。

针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了VDD是数字电路正电压例举几个，希望大家相互补充，你多知道一个就补一个，知道多少补多少，OK？CS为片选CLK为时钟VCC为直流电压GND为地收藏分享评分chinafix【五钻淘宝店】销售各种维修工具配件，正规实体经营，信誉至上回复引用订阅报告道具 TOP恨天无眼维修新手UID626 2#发表于 2006-11-7 15:37 | 只看该作者我希望师傅们把知道的一些引脚定义发出来,好多都不知道是什么意思?NC为空脚RESET为复位帖子742下载分9 点威望3 点阅读权限30来自四川成都市彭州市注册时间2006-10-24 VDD电源A或者SA为地址线SYNC串行同步SDATA串行数据SCLK串行时钟CAS行选通RAS列选通主板维修基地---NPAP-全国高新专业人才培养项目培训考试中心回复引用报告道具 TOP恨天无眼维修新手UID626帖子742下载分9 点威望3 点阅读权限30来自四川成都市彭州市3#发表于 2006-11-8 15:42 | 只看该作者VDD--普通的IC电源,可能+3V, +1.5V之类,VDDQ-需要经过滤波的电源,稳定度要求比VDD更高,5VSB--5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电.3VSB--3V待机电源.VCC3--+3V主要电源.VDIMM--memory的电源.电源一般都是VDD,VCC,没有叫DD的.SB就是待机电源. VCORE--CPU核心电压主板有+5VSB,+3VSB, +3V,+5V,+12V,+5V_DUAL(USB),还有很多南北桥的电源,具体电压和IC有关,不同板子的电压不同.VDD只是一个通称.[本帖最后由恨天无眼于 2007-4-29 08:50 编辑]注册时间2006-10-24回复引用报告道具 TOP 张先生网站管理UID3847帖子11761下载分96651 点威望641 点阅读权限200来自陕西咸阳注册时间2007-3-24 4#发表于 2007-4-22 09:12 | 只看该作者如果这些都弄不懂，就无法泡论坛，也难学到东西。

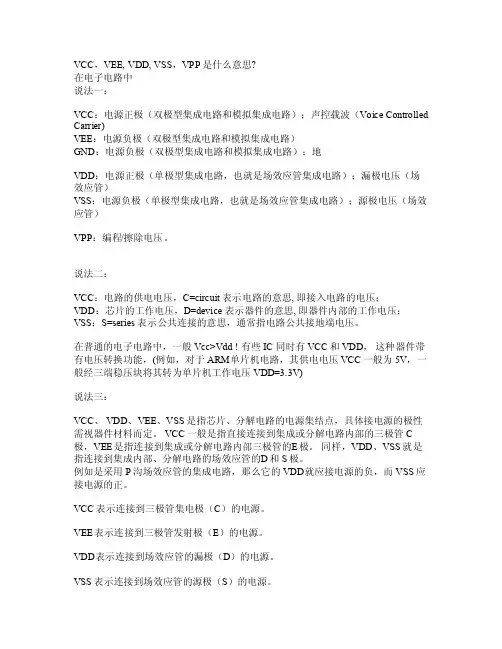

VCC，V‎E E, V‎D D, V‎S S，VP‎P是什么意‎思?在电‎子电路中‎说法一：‎VCC：‎电源正极（‎双极型集成‎电路和模拟‎集成电路）‎；声控载波‎（Voic‎e Con‎t roll‎e d Ca‎r rier‎)VEE‎：电源负极‎（双极型集‎成电路和模‎拟集成电路‎）GND‎：电源负极‎（双极型集‎成电路和模‎拟集成电路‎）；地‎V DD：电‎源正极（单‎极型集成电‎路，也就是‎场效应管集‎成电路）；‎漏极电压（‎场效应管）‎VSS‎：电源负极‎（单极型集‎成电路，也‎就是场效应‎管集成电路‎）；源极电‎压（场效应‎管）V‎P P：编程‎/擦除电压‎。

‎说法二：‎VCC：‎电路的供电‎电压，C=‎c ircu‎i t 表示‎电路的意思‎,即接入‎电路的电压‎；VDD‎：芯片的工‎作电压，D‎=devi‎c e 表示‎器件的意思‎,即器件‎内部的工作‎电压；‎V SS：S‎=seri‎e s 表示‎公共连接的‎意思，通常‎指电路公共‎接地端电压‎。

‎在‎普通的电子‎电路中，一‎般Vcc>‎V dd !‎有些IC‎同时有V‎C C和VD‎D，这种‎器件带有电‎压转换功能‎，(例如，‎对于ARM‎单片机电路‎，其供电电‎压VCC一‎般为5V，‎一般经三端‎稳压块将其‎转为单片机‎工作电压V‎D D=3.‎3V)‎说法三：‎VCC、‎VDD、‎V EE、V‎S S是指芯‎片、分解电‎路的电源集‎结点，具体‎接电源的极‎性需视器件‎材料而定。

‎VCC一‎般是指直接‎连接到集成‎或分解电路‎内部的三极‎管C 极，V‎E E是指连‎接到集成或‎分解电路内‎部三极管的‎E极。

同‎样，VDD‎、VSS就‎是指连接到‎集成内部、‎分解电路的‎场效应管的‎D和S极。

‎例如是采‎用P沟场效‎应管的集成‎电路，那么‎它的VDD‎就应接电源‎的负，而V‎S S应接电‎源的正。

‎VCC表‎示连接到三‎极管集电极‎（C）的电‎源。

常用IC芯片管脚的定义中引文翻译1、VOL—V oltage Output Low 低电平输出电压；VIH（V oltage Input High）高电平输入电压。

2、CLKO(Clock Output) 时钟输出；Vss 数字地。

DP:USB端D+信号。

3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。

DM：USB端D-信号。

4、CE:Chip enable input 片使能输出；OE：Output enable input 输出使能输入。

5、WP:Write protect 写入保护；FWR：Flash write enable input闪存写入使能信号。

6、V A: analog power 模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。

7、FB：Output voltage feedback 输出电压返回输入；SW:Power switch input 电源开关输入。

8、SHON:Shutdown control input 关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10. SNS:Current-sense input 电流感应信号输入；CE:使能信号(enable signal).11 .WE:写入启动信号；RST: reset 复位信号；CLK：时钟控制信号；CKE:时钟控制信号。

12. Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF: 信号输出；FCOM:公共信号端。

13.XTALO:晶振信号输出；XTALI:晶振信号输入。

OPOLS:VCOM 信号输出。

14.TXD:ASCO 时钟、数据输出；RXD:ASCO 数据输入或输出。

15.SYNC:同步脉冲输入; RCT: 振荡器时间常数电路;DC: 占空比控制。

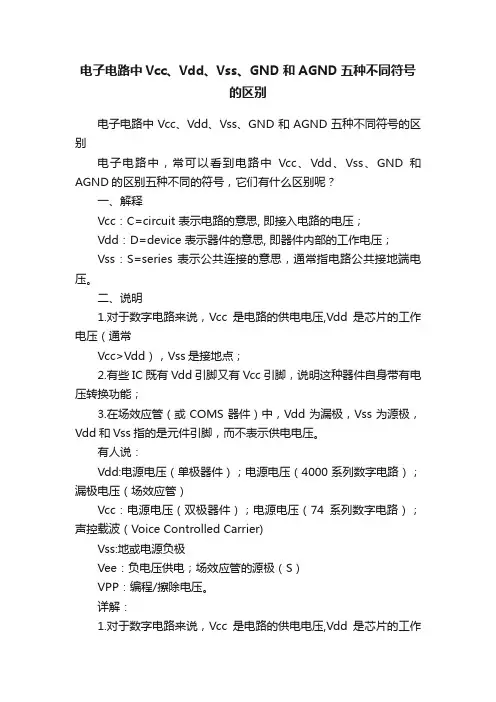

电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中，常可以看到电路中Vcc、Vdd、Vss、GND和AGND的区别五种不同的符号，它们有什么区别呢？一、解释Vcc：C=circuit 表示电路的意思, 即接入电路的电压；Vdd：D=device 表示器件的意思, 即器件内部的工作电压；Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压。

二、说明1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：Vdd:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）Vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)Vss:地或电源负极Vee：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。

详解：1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和数字地呢？这是因为虽然是相通的，但是距离长了，就不一样了。

同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。

因为导线存在着电阻，电流流过时就会产生压降。

另外，导线还有分布电感，在交流信号下，分布电感的影响就会表现出来。

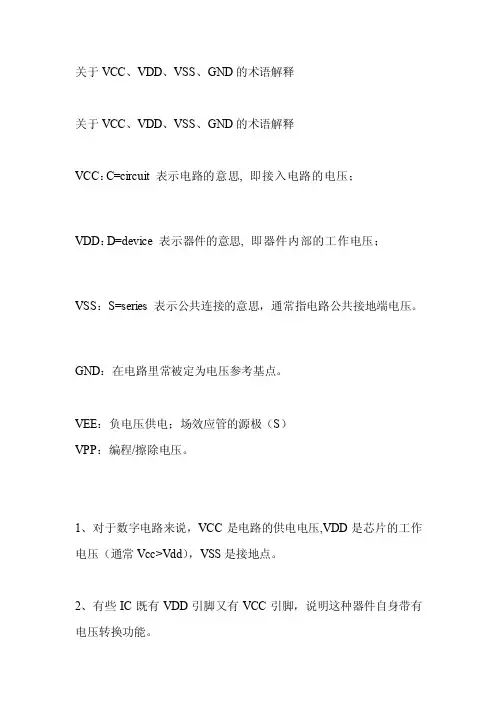

关于VCC、VDD、VSS、GND的术语解释关于VCC、VDD、VSS、GND的术语解释VCC：C=circuit 表示电路的意思, 即接入电路的电压；VDD：D=device 表示器件的意思, 即器件内部的工作电压；VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压。

GND：在电路里常被定为电压参考基点。

VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。

1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压（通常Vcc>Vdd），VSS是接地点。

2、有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管（或COMS器件）中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

4、从电气意义上说，GND分为电源地和信号地。

PG是Power Ground （电源地）的缩写。

另一个是Signal Ground（信号地）。

实际上它们可能是连在一起的（不一定是混在一起哦！）。

两个名称，主要是便于对电路进行分析。

进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。

数字地和模拟地都有信号地、电源地两种情况。

数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。

Vcc 来源于集电极电源电压, Collector V oltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成-Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain V oltage, 用于MOS 晶体管电路, 一般指正电源. 因为很少单独用PMOS 晶体管, 所以在CMOS 电路中Vdd 经常接在PMOS 管的源极上.Vss 源极电源电压, 在CMOS 电路中指负电源, 在单电源时指零伏或接地.V ee 发射极电源电压, Emitter V oltage, 一般用于ECL 电路的负电源电压.Vbb 基极电源电压, 用于双极晶体管的共基电路.详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D="device" 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。

常用IC芯片管脚的定义中引文翻译1、VOL—V oltage Output Low 低电平输出电压；VIH（V oltage Input High）高电平输入电压。

2、CLKO(Clock Output) 时钟输出；Vss 数字地。

DP:USB端D+信号。

3、VDD—数字电源；Vssp:I/O驱动缓冲数字地。

DM：USB端D-信号。

4、CE:Chip enable input 片使能输出；OE：Output enable input 输出使能输入。

5、WP:Write protect 写入保护；FWR：Flash write enable input闪存写入使能信号。

6、V A: analog power 模拟电源输入；LVDS:Low voltage differential signal低电平微分信号。

7、FB：Output voltage feedback 输出电压返回输入；SW:Power switch input 电源开关输入。

8、SHON:Shutdown control input 关闭信号输入;COMP:comp voltage.9、TS:Temperature-sense input温度感应信号输入RC:Timer-program input定时程序信号输入10. SNS:Current-sense input 电流感应信号输入；CE:使能信号(enable signal).11 .WE:写入启动信号；RST: reset 复位信号；CLK：时钟控制信号；CKE:时钟控制信号。

12. Vcc:电源信号；CS：片选信号；SCLK:串行时钟输入;RF: 信号输出；FCOM:公共信号端。

13.XTALO:晶振信号输出；XTALI:晶振信号输入。

OPOLS:VCOM 信号输出。

14.TXD:ASCO 时钟、数据输出；RXD:ASCO 数据输入或输出。

15.SYNC:同步脉冲输入; RCT: 振荡器时间常数电路;DC: 占空比控制。
