桥式起重机电路知识(1)

桥式起重机电气控制线路运行介绍
1.主控制电路：
主控制电路是控制起重机主梁上电动机运行的关键电路。

它通常包括控制主电动机的起动、制动、正反转等功能。

起动电路通过起动接触器将电动机与电源连接，使电动机转动起来。

制动电路通过制动接触器将电动机与电源断开，使电动机停止转动。

正反转电路通过正反转接触器控制电动机正反转运动，实现起重机的前进和后退。

2.限位保护电路：
限位保护电路是用来保护起重机行走机构的电路。

它通常包括起重机左右行走限位、前后行走限位等功能。

当起重机的行走到达限位位置时，限位保护电路会自动切断电动机电源，停止起重机的行走，以保护机械结构的安全。

3.紧急停止电路：
紧急停止电路是在紧急情况下，迅速切断电动机电源，停止起重机运行的电路。

一般情况下，紧急停止按钮会放置在机械操作员容易触及到的位置，如操作台、控制箱等处。

当发生紧急情况时，操作员可以按下紧急停止按钮，即可使起重机立即停止运行，确保操作人员的安全。

4.着陆线控制电路：
着陆线控制电路是用来控制起重机的货物吊取和放下的电路。

它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。

通过按下相应的按钮，操作员可以控制货物的运动，完成起重任务。

以上是桥式起重机电气控制线路运行的简要介绍。

桥式起重机的电气控制线路具有复杂性和安全性要求高的特点，要求电路设计合理、可靠，并符合相关的安全标准。

对于操作人员来说，熟悉电气控制线路的原理和工作方式，掌握正确的操作方法，能够保证起重机安全、高效地运行。

湘潭大学毕业论文题目：起重机设计专业：机械设计制造及其自动化学号：姓名：指导教师：完成日期： 2010.6湘潭大学毕业论文（设计）任务书论文（设计）题目： 18t桥式起重机设计学号： 2006183918 姓名：谢伟专业：机械设计制造及其自动化指导教师：陈格平系主任：一、主要内容及基本要求最大起升重量：18t 梁跨度：31500mm 起升速度：18～28m／min 起升高度：14m 起重机运行速度：80～95m／min起升机构运行速度40～45 m／min基本要求：1 根据上述要求，设计桥式起重机；2 设计计算说明书1份；3 总装配图1张，小车装配图1张，小车架结构图1张，18t桥式起重机总电路原理图1张；4 英文资料翻译，3000单词左右二、重点研究的问题1结构设计（小车运行起升机构）；2材料选择、主要参数的选择等；3各种强度计算和校核（如有未知条件可按通用机械方式自行设定）；4总电路电气原理的理解5 设计和制图表达。

三、进度安排序号各阶段完成的内容完成时间1知识准备1～2周2总体技术方案设计及计算3～4周3总装配图绘制5～7周4拆化零件图，详细设计8～11周5纂写设计计算说明书，准备答辩12周四、应收集的资料及主要参考文献[1] 机械设计手册编委会主编，机械设计手册·起重运输机械零部件、操作件和小五金.北京：机械工业出版社，2007，3[2] 严大考、郑兰霞主编，起重机械.郑州：郑州大学出版社，2003，9[3] 余维张主编，起重机械检修手册.北京：中国电力出版社，1998，11[4] 杨长睽，傅东明主编，起重机械（第2版）.北京：机械工业出版社，1992，5[5] 机械设计手册编委会主编，机械设计手册.北京：机械工业出版社2007，2湘潭大学兴湘学院毕业论文（设计）评阅表学号2006183918 姓名谢伟专业机械设计制造及其自动化毕业论文（设计）题目： 18t桥式起重机的设计评价项目评价内容选题1.是否符合培养目标，体现学科、专业特点和教学计划的基本要求，达到综合训练的目的；2.难度、份量是否适当；3.是否与生产、科研、社会等实际相结合。

电子电工经典畅销图书专辑电工常用经典线路应用范例135．10吨桥式起重机的电气控制电路桥式起重机是一种用来吊起和下放重物，以及在固定范围内装卸、搬运物料的起重机械，广泛应用于工矿企业、车站、码头、港口、仓库、建筑工地等场所，是现代化生产不可缺少的机械设备。

电路图10吨桥式起重机的电气控制电路如图9-5所示。

工作原理（1）基本控制电路。

图中，有4台绕线式电动机，即提升电动机M1、小车电动机M2、大车电动机M3和M4，R1～R4是4台电动机的调速电阻。

电动机转速由3只凸轮控制器控制：QM1控制M1，QM2控制M2，QM3控制M3和M4。

停车制动分别由制动器YB1、YB4进行。

三相电源经开关QS1、电路接触器KM的主触点和过电流继电器FA0～FA4的线圈送到各凸轮控制器和电动机的定子。

扳动QM1～QM3中的任一个，它的4副主触点能控制电动机的正、反转，中间5副触点能短接转子电阻以调节电动机的转速，大车电动机、小车电动机和提升电动机的转向和转速都能得到控制。

（2）控制小车电路。

M2是小车电动机，R2是调速电阻，YB2是制动电磁铁，KM是电路接触器，FA0与FA2是过电流继电器，SQ6是门开关的安全保护，SA1是紧急停开关，SB是启动按钮。

QM2为KTJ1-50/1型凸轮控制器，其中上面4副常开触点（1～4）用来控制电动机的正反转，下面5副常开触点（5～9）用来切换电动机的转子电阻以启动和调节电动机的转速，最后1副常开触点12作零位保护用（此触点只有在零位时才接通），另两个触点（10、11）分别与两个终端限位开关SQ3和SQ4串联，作终端保护用。

触点10只有在零位和正转（向前）时是接通的，触点11只有在零位和反转（向后）时是接通的。

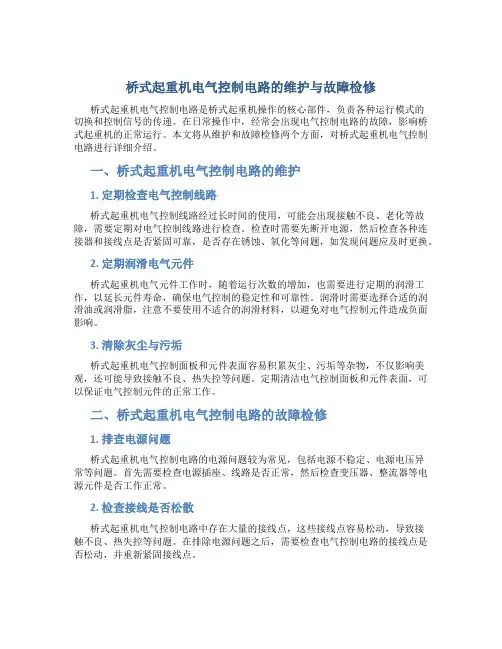

桥式起重机电气控制电路的维护与故障检修桥式起重机电气控制电路是桥式起重机操作的核心部件，负责各种运行模式的切换和控制信号的传递。

在日常操作中，经常会出现电气控制电路的故障，影响桥式起重机的正常运行。

本文将从维护和故障检修两个方面，对桥式起重机电气控制电路进行详细介绍。

一、桥式起重机电气控制电路的维护1. 定期检查电气控制线路桥式起重机电气控制线路经过长时间的使用，可能会出现接触不良、老化等故障，需要定期对电气控制线路进行检查。

检查时需要先断开电源，然后检查各种连接器和接线点是否紧固可靠，是否存在锈蚀、氧化等问题，如发现问题应及时更换。

2. 定期润滑电气元件桥式起重机电气元件工作时，随着运行次数的增加，也需要进行定期的润滑工作，以延长元件寿命，确保电气控制的稳定性和可靠性。

润滑时需要选择合适的润滑油或润滑脂，注意不要使用不适合的润滑材料，以避免对电气控制元件造成负面影响。

3. 清除灰尘与污垢桥式起重机电气控制面板和元件表面容易积累灰尘、污垢等杂物，不仅影响美观，还可能导致接触不良、热失控等问题。

定期清洁电气控制面板和元件表面，可以保证电气控制元件的正常工作。

二、桥式起重机电气控制电路的故障检修1. 排查电源问题桥式起重机电气控制电路的电源问题较为常见，包括电源不稳定、电源电压异常等问题。

首先需要检查电源插座、线路是否正常，然后检查变压器、整流器等电源元件是否工作正常。

2. 检查接线是否松散桥式起重机电气控制电路中存在大量的接线点，这些接线点容易松动，导致接触不良、热失控等问题。

在排除电源问题之后，需要检查电气控制电路的接线点是否松动，并重新紧固接线点。

3. 检查开关元件是否正常桥式起重机电气控制电路中的开关元件是实现控制信号切换的关键部件，如果出现故障将导致无法控制桥式起重机。

检查开关元件时需要检查接触器、继电器、断路器等元件是否正常工作。

4. 检查保护措施是否到位桥式起重机电气控制电路中设置了多种保护措施，如过载保护、短路保护等。

《工厂电气控制设备》桥式起重机的电气控制桥式起重机的控制电路授课方案教学设计/实验实训项目实施方案图2 转子电路电阻逐级切除的情况 图1 K T l 4-25J /1型凸轮控制器控制的小车移行机构电气原理图图3 凸轮控制器控制的电动机机械特性曲线（（二）凸轮控制器控制的大车移行机构和副钩控制电路凸轮控制器控制大车移行机构，其工作情况与小车工作情况基本相似，但被控制的电动机容量和电阻器的规格有所区别。

此外，控制大车的一个凸轮控制器要同时控制两台电动机，因此选择比小车凸轮控制器多五对触点的凸轮控制器，如KT14-60/2，以切除第二台电动机的转子电阻。

在副钩上的凸轮控制器的工作情况与小车基本相似，但在提升与下放重物时，电动机处于不同的工作状态。

在提升重物时，控制器手柄的第“1”位置为预备级，用于张紧钢丝绳，在将手柄置于“2”、“3”、“4”、“5”位置时，提升速度逐渐升高。

在下放重物时，由于负载较重，电动机工作在发电制动状态，为此操作重物下降时应将控制手柄从“0”位迅速扳到第“5”位置，中间不允许停留。

往回操作时也应从第“5”位置快速扳到“0”位置，以免引起重物的高速下落而造成事故。

对于轻载提升，手柄第“1”位置变为预备级，第“2”、“3”、“4”、“5”位置的提升速度逐渐升高，但提升速度的大小变化不大。

下降时所吊重物太轻而不足以克服摩擦转矩时，电动机工作在强力下降状态，即电磁转矩与重物重力矩方向一致帮助下降。

由以上分析可知，凸轮控制器控制电路不能获得重载或轻载时的低速下降。

为了获得下降时的准确定位，采用点动操作，即将控制器手柄在下降第“1”位置时与“0”位之间来回操作，并配合电磁抱闸来实现。

在操作凸轮控制器时还应注意：当将凸轮控制器手柄从左向右扳动，或从右向左扳动时，中间经过“0”位置时，应略停一下，以减小反向时的电流冲击，同时使转动机构得到较平稳的反向过程。

（三）主钩升降机构的控制电路由于拖动主钩升降机构的电动机容量较大，不适合采用转子三相电阻不对称调速，因此采用主令控制器和PQR10A系列控制屏组成的磁力控制器来控制主钩升降。
