锻造法兰标准系列

最新化工部法兰标准－各种法兰盘执行标准GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa）GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa）GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa）GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa）GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T9115.1~.36―1988 平面对焊钢制管法兰（0.25~42.0）MpaGB/T9115.1~.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰（1.6~20Mpa,含6.4）；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰（化工部工程建设技术规范）HG20592~HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613~HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰。

法兰的相关型号以及其相对应的材质标准内容来源自网络法兰型号：产品有平焊法兰，对焊法兰、凹凸法兰，带颈法兰，法兰盖。

国标、普通法兰、镀锌丝扣法兰、蝶阀法兰、开槽法兰、管桩端板、铸锻法兰法兰材质：不锈钢法兰(304304l316316l)合金钢法兰碳钢法兰20号钢q234q345法兰型号：产品有平焊法兰，对焊法兰、凹凸法兰，带颈法兰，法兰盖。

国标、普通法兰、镀锌丝扣法兰、蝶阀法兰、开槽法兰、管桩端板、铸锻法兰法兰材质：不锈钢法兰(304304l316316l)合金钢法兰碳钢法兰20号钢q234q345等法兰标准：国标法兰美标法兰英标法兰以及各种非标法兰高压法兰冲压法兰。

电力部标准GD0506~0507压力容器配套的法兰、管板相应标准：JB/T4700~4707-2000执行国家标准（GB/T9112-2000），机械部标准（JB81-59，JB/T74-94），石化部标准（SH3406-96），化工部标准（HG5010-58，HG20592-97）等等。

出口锻钢法兰材质符合美国的ASTM.A105标准。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

中国JB标准规定法兰尺寸法兰的分类1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。

3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。

我国钢制管法兰国家标准体系GB1法兰的公称压力：0.25Mpa-42.0Mpa系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列）系列2：PN0.25、PN0.6、PN2.5、PN4.02.法兰的结构形式：a、平焊法兰PL；b、平焊带颈SO；c、对焊法兰WN；d、承插焊法兰SW；e、松套法兰PJ/SEf、整体管IF；g、螺纹法兰Th；h、法兰盖BL,衬里法兰盖BL（S）.3.法兰密封面型式：平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ 法兰的应用平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。

平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。

光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。

对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。

公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。

承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中；松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。

常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。

中国JB标准法兰尺寸凸面整体铸钢管法兰(JB/T79.1-94)图1 凸面整体铸钢管法兰PN1.6MPa mm公称通径DN连接尺寸密封面尺寸法兰厚度C法兰颈法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2双头螺柱d f Nmax Smax R数量n螺纹Th.系列1/系列215 95 65 14 4 M12 45 2 14 39 12 4 20 105 75 14 4 M12 55 2 14 44 12 4PN2.5MPa mmPN4.0MPa mm250 450/445 385 34 12 M30 345 3 42 314 32 1 0300 515/510 450 34 16 M30 408 4 46 368 34 1 2注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。

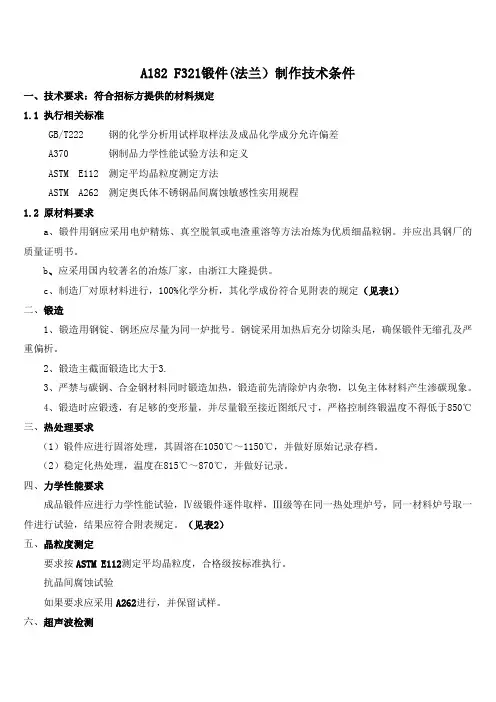

A182 F321锻件(法兰）制作技术条件一、技术要求：符合招标方提供的材料规定1.1执行相关标准GB/T222 钢的化学分析用试样取样法及成品化学成分允许偏差A370 钢制品力学性能试验方法和定义ASTM E112 测定平均晶粒度测定方法ASTM A262 测定奥氏体不锈钢晶间腐蚀敏感性实用规程1.2 原材料要求a、锻件用钢应采用电炉精炼、真空脱氧或电渣重溶等方法冶炼为优质细晶粒钢。

并应出具钢厂的质量证明书。

b、应采用国内较著名的冶炼厂家，由浙江大隆提供。

c、制造厂对原材料进行，100%化学分析，其化学成份符合见附表的规定（见表1）二、锻造1、锻造用钢锭、钢坯应尽量为同一炉批号。

钢锭采用加热后充分切除头尾，确保锻件无缩孔及严重偏析。

2、锻造主截面锻造比大于3.3、严禁与碳钢、合金钢材料同时锻造加热，锻造前先清除炉内杂物，以免主体材料产生渗碳现象。

4、锻造时应锻透，有足够的变形量，并尽量锻至接近图纸尺寸，严格控制终锻温度不得低于850℃三、热处理要求（1）锻件应进行固溶处理，其固溶在1050℃～1150℃，并做好原始记录存档。

（2）稳定化热处理，温度在815℃～870℃，并做好记录。

四、力学性能要求成品锻件应进行力学性能试验，Ⅳ级锻件逐件取样，Ⅲ级等在同一热处理炉号，同一材料炉号取一件进行试验，结果应符合附表规定。

（见表2）五、晶粒度测定要求按ASTM E112测定平均晶粒度，合格级按标准执行。

抗晶间腐蚀试验如果要求应采用A262进行，并保留试样。

六、超声波检测a、下述产品应视为Ⅲ级或Ⅳ级锻件100%进行超声波检测：b、当订单或业主有要求时，按要求进行，其它按下述要求进行：超声波检测的方法按JB/T4730.3-2005、ASTM E94标准进行；超声波检测的合格级别按标准执行。

七、渗透检测除按要求进行超声波检测外，所有不锈钢钢锻件应进行渗透检测；渗透检测的方法按JB/T4730.5-2005进行；渗透检测的合格级别为PTⅠ；渗透检测的时机可以在车加工后进行，也可以在产品防护前进行。

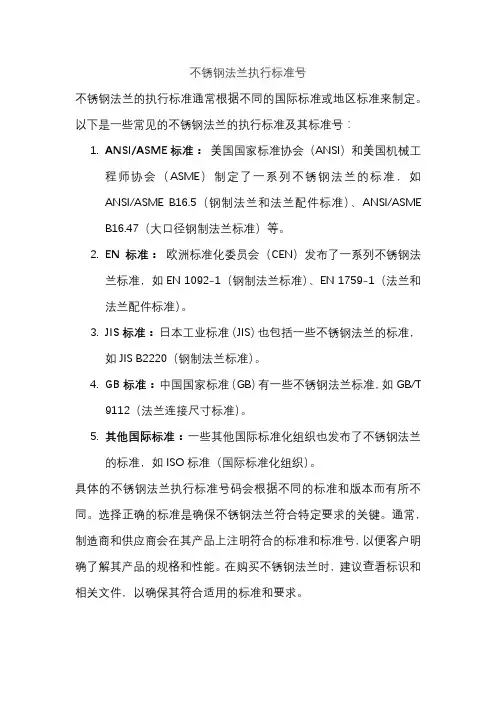

不锈钢法兰执行标准号
不锈钢法兰的执行标准通常根据不同的国际标准或地区标准来制定。

以下是一些常见的不锈钢法兰的执行标准及其标准号：
1.ANSI/ASME标准：美国国家标准协会（ANSI）和美国机械工
程师协会（ASME）制定了一系列不锈钢法兰的标准，如
ANSI/ASME B16.5（钢制法兰和法兰配件标准）、ANSI/ASME B16.47（大口径钢制法兰标准）等。

2.EN标准：欧洲标准化委员会（CEN）发布了一系列不锈钢法
兰标准，如EN 1092-1（钢制法兰标准）、EN 1759-1（法兰和
法兰配件标准）。

3.JIS标准：日本工业标准（JIS）也包括一些不锈钢法兰的标准，
如JIS B2220（钢制法兰标准）。

4.GB标准：中国国家标准（GB）有一些不锈钢法兰标准，如GB/T
9112（法兰连接尺寸标准）。

5.其他国际标准：一些其他国际标准化组织也发布了不锈钢法兰
的标准，如ISO标准（国际标准化组织）。

具体的不锈钢法兰执行标准号码会根据不同的标准和版本而有所不同。

选择正确的标准是确保不锈钢法兰符合特定要求的关键。

通常，制造商和供应商会在其产品上注明符合的标准和标准号，以便客户明确了解其产品的规格和性能。

在购买不锈钢法兰时，建议查看标识和相关文件，以确保其符合适用的标准和要求。

f22法兰锻造标准
一、材质选择
F22法兰锻造的材质应选用符合相关标准要求的钢材，如ASTM A105、15A136等。

钢材应具有足够的强度、塑性和韧性，以满足锻造过程中的要求。

二、制造工艺
1.锻造前，应对钢材进行加热处理，以增加材料的塑性。

加热温度和保温时
间应根据钢材的材质和厚度来确定。

2.锻造过程中，应采用合适的模具和锻造设备，如液压机、锻锤等。

根据产
品设计要求，将钢材加工成所需的形状和尺寸。

3.锻造完成后，应对法兰进行冷却处理，以防止变形和开裂。

三、尺寸精度
F22法兰的尺寸精度应符合相关标准要求，如ISO 286、GB/T 9119等。

在锻造过程中，应采用精确的模具和加工设备，确保法兰的尺寸精度。

四、表面质量
F22法兰的表面质量应光滑、平整，无裂纹、气孔、夹杂物等缺陷。

在锻造过程中，应采用适当的加工方法和工艺，以获得良好的表面质量。

五、机械性能
F22法兰的机械性能应符合相关标准要求，如ASTM A307等。

在锻造过程中，应通过合理的热处理工艺，确保法兰的强度、塑性和韧性达到要求。

六、无损检测
对F22法兰进行无损检测是确保其质量和安全性的重要手段。

无损检测方法包括射线探伤、超声波探伤、磁粉探伤等。

检测过程中应按照相关标准要求进行操作，以确保检测结果的准确性和可靠性。

七、标志和标签
在F22法兰上应清晰地标注产品的规格、型号、材质等信息，以便识别和使用。

同时，在产品包装上应附有相应的标签和合格证明，以方便客户了解产品的详细信息。

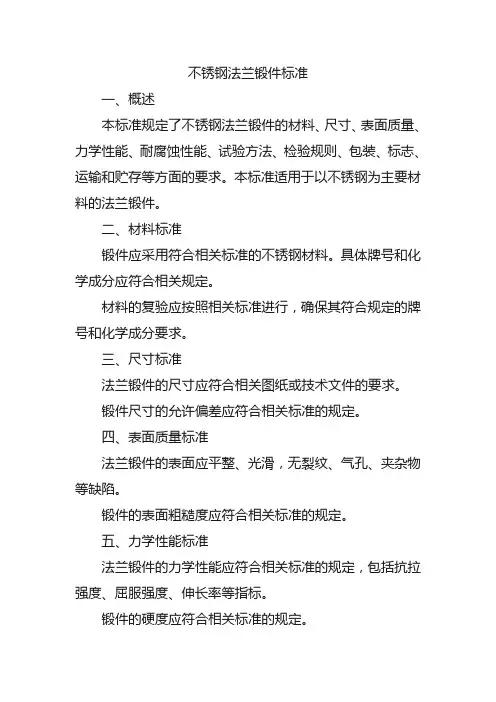

不锈钢法兰锻件标准一、概述本标准规定了不锈钢法兰锻件的材料、尺寸、表面质量、力学性能、耐腐蚀性能、试验方法、检验规则、包装、标志、运输和贮存等方面的要求。

本标准适用于以不锈钢为主要材料的法兰锻件。

二、材料标准锻件应采用符合相关标准的不锈钢材料。

具体牌号和化学成分应符合相关规定。

材料的复验应按照相关标准进行，确保其符合规定的牌号和化学成分要求。

三、尺寸标准法兰锻件的尺寸应符合相关图纸或技术文件的要求。

锻件尺寸的允许偏差应符合相关标准的规定。

四、表面质量标准法兰锻件的表面应平整、光滑，无裂纹、气孔、夹杂物等缺陷。

锻件的表面粗糙度应符合相关标准的规定。

五、力学性能标准法兰锻件的力学性能应符合相关标准的规定，包括抗拉强度、屈服强度、伸长率等指标。

锻件的硬度应符合相关标准的规定。

六、耐腐蚀性能标准法兰锻件的耐腐蚀性能应符合相关标准的规定，能够适应特定的腐蚀环境。

耐腐蚀性能的测试方法应按照相关标准进行。

七、试验方法标准材料的复验应按照相关标准进行。

尺寸检测应使用精度合适的测量工具进行测量。

表面质量检查应采用目视或低倍显微镜检查。

力学性能和耐腐蚀性能的测试应按照相关标准进行。

八、检验规则标准每批法兰锻件应按照相关规定进行检验，确保其符合各项要求。

对于关键尺寸和性能指标，应进行抽样检验，且抽样方案应符合相关规定。

对于不合格的锻件，应进行返修或报废处理，并重新进行检验。

九、包装、标志、运输和贮存标准法兰锻件在包装时应采取适当措施防止磕碰和划伤，并标注明显的尺寸和材质标识。

运输过程中应采取适当措施防止震动和碰撞，确保锻件安全到达目的地。

贮存环境应干燥、通风良好，避免阳光直射和潮湿环境对锻件的影响。

同时应定期进行检查和保养，确保锻件的质量稳定。

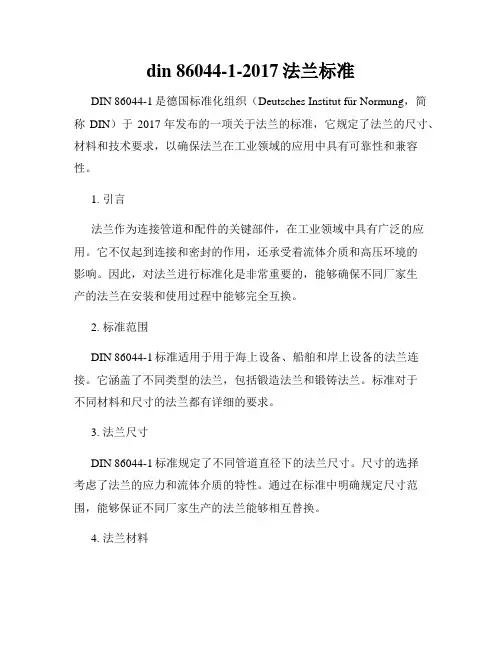

din 86044-1-2017法兰标准DIN 86044-1是德国标准化组织（Deutsches Institut für Normung，简称DIN）于2017年发布的一项关于法兰的标准，它规定了法兰的尺寸、材料和技术要求，以确保法兰在工业领域的应用中具有可靠性和兼容性。

1. 引言法兰作为连接管道和配件的关键部件，在工业领域中具有广泛的应用。

它不仅起到连接和密封的作用，还承受着流体介质和高压环境的影响。

因此，对法兰进行标准化是非常重要的，能够确保不同厂家生产的法兰在安装和使用过程中能够完全互换。

2. 标准范围DIN 86044-1标准适用于用于海上设备、船舶和岸上设备的法兰连接。

它涵盖了不同类型的法兰，包括锻造法兰和锻铸法兰。

标准对于不同材料和尺寸的法兰都有详细的要求。

3. 法兰尺寸DIN 86044-1标准规定了不同管道直径下的法兰尺寸。

尺寸的选择考虑了法兰的应力和流体介质的特性。

通过在标准中明确规定尺寸范围，能够保证不同厂家生产的法兰能够相互替换。

4. 法兰材料DIN 86044-1标准要求法兰制造材料的选择必须符合工作环境的要求。

这些材料包括碳素钢、合金钢、不锈钢等。

标准对于材料的化学成分、机械性能和硬度等方面都有明确的规定，以确保法兰在工作环境下具有足够的强度和耐腐蚀性。

5. 技术要求DIN 86044-1标准对法兰的技术要求进行了详细规定。

这些技术要求包括法兰的制造工艺、表面处理、加工精度以及密封性能的检测方法。

标准要求法兰的制造必须符合相关工艺规范，并经过严格的质量控制程序。

6. 标准符号DIN 86044-1标准使用了一系列符号来表示法兰的特性和性能。

这些符号包括法兰类型、法兰尺寸、材料代码等。

通过统一的标准符号，能够方便用户和制造商对法兰进行识别和选择。

7. 标准应用DIN 86044-1标准的发布，对于德国和其他国家的工业系统有着重要的影响。

该标准被广泛应用于海洋工程、石化、能源等领域，确保了不同厂家生产的法兰在项目中的可替换性和互操作性。

法兰的标准一、尺寸标准1.法兰的尺寸应符合相关标准规定，如JB/T 4726-2000等。

2.法兰的内径、外径、厚度、密封面外径、法兰颈部、颈端部外径、螺栓孔中心圆直径，螺栓孔间距、螺栓孔直径等尺寸应符合图纸要求。

3.法兰的尺寸公差应符合相关标准规定，如GB/T 1804-2000等。

二、材质标准1.法兰的材料应符合相关标准规定，如GB/T 2270-2008等。

2.法兰的材料应具有质量证明书，并确保其符合相关标准。

3.法兰锻造后应进行热处理，以消除应力，提高法兰的力学性能和耐腐蚀性能。

4.锻造成型后的法兰材料应进行表面处理，去除表面缺陷，如锻造伤痕、裂纹等。

5.法兰的材料应具有良好的加工性能和焊接性能。

三、检验标准1.材料的检验：检查用于制造法兰的材料是否有质量证明书，并确保其符合相关标准。

2.锻件的检验：锻件材料应符合JB4726-28-2000要求，锻造成型后的法兰材料应进行热处理，表面应光滑，不得有锻造伤痕、裂纹的缺陷。

3.下料的检验：检查工艺卡上的材料编号是否与实际相符，用板尺检查法兰内外径的毛坯尺寸，检查下料后，法兰的标记移植是否完成。

4.拼接法兰的检验：用目测检查拼接焊缝坡口处的外观质量，用焊缝角度尺检查焊接坡口的几何尺寸，用目测检查焊缝外观质量。

用超声波检查焊缝内在质量，不得有夹渣、裂纹等缺陷，并符合相关标准规定。

对法兰进行消除应力热处理，检查热处理温度和保温时间及冷却方式。

5.尺寸检验：使用卡尺、直板尺、深度卡尺、卷尺等量具测量法兰的尺寸，包括内径、外径、厚度、密封面外径、法兰颈部、颈端部外径、螺栓孔中心圆直径，螺栓孔间距、螺栓孔直径等。

同时，需要测量法兰的高度和偏心量。

6.密封性能检验：通过试压或泄露试验等方法检验法兰的密封性能是否符合要求。

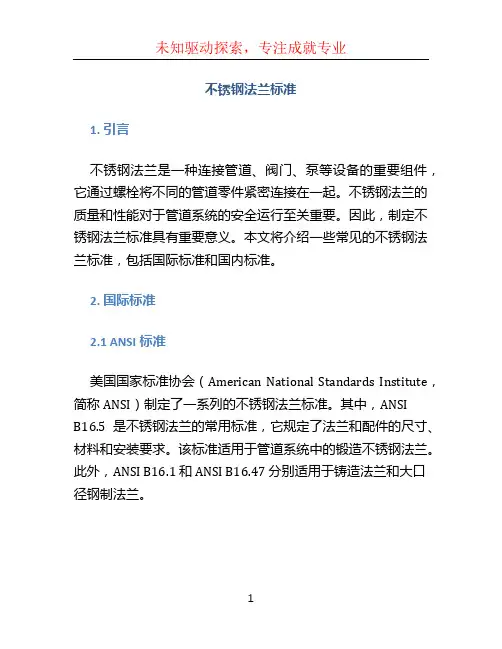

不锈钢法兰标准1. 引言不锈钢法兰是一种连接管道、阀门、泵等设备的重要组件，它通过螺栓将不同的管道零件紧密连接在一起。

不锈钢法兰的质量和性能对于管道系统的安全运行至关重要。

因此，制定不锈钢法兰标准具有重要意义。

本文将介绍一些常见的不锈钢法兰标准，包括国际标准和国内标准。

2. 国际标准2.1 ANSI标准美国国家标准协会（American National Standards Institute，简称ANSI）制定了一系列的不锈钢法兰标准。

其中，ANSIB16.5 是不锈钢法兰的常用标准，它规定了法兰和配件的尺寸、材料和安装要求。

该标准适用于管道系统中的锻造不锈钢法兰。

此外，ANSI B16.1 和 ANSI B16.47 分别适用于铸造法兰和大口径钢制法兰。

2.2 DIN标准德国标准化学会（Deutsches Institut für Normung，简称DIN）制定了一系列的不锈钢法兰标准。

其中，DIN 2632 - DIN 2638 是常用的不锈钢法兰标准，它们规定了法兰和配件的尺寸、螺纹和焊接要求。

此外，DIN 2573 - DIN 2576 适用于平板法兰，DIN 2527 适用于盲板法兰。

2.3 JIS标准日本工业标准化学会（Japanese Industrial Standards，简称JIS）制定了一系列的不锈钢法兰标准。

JIS B2220 是常用的不锈钢法兰标准，它规定了法兰和配件的类型、尺寸和材料。

JIS B2220 标准适用于10K 和 16K 压力等级的法兰。

3. 国内标准3.1 GB标准中国国家标准（Chinese National Standards，简称GB）制定了一系列的不锈钢法兰标准。

GB/T 9112 是常用的不锈钢法兰标准之一，它规定了法兰和配件的连接尺寸、型号和结构要求。

GB/T 9112 适用于额定压力不超过2.5 MPa 的法兰。

3.2 HG标准化工标准化学会（Chemical Industry Standards，简称HG）制定了一系列的不锈钢法兰标准。

法兰标准、螺纹接头（相关内容培训）注：1、JB标准示例中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机械部标准尺寸互换，系列2不标记。

2、JB82-59 已被JB/T82.1~82.4代替。

3、GB标准示例中“系列Ⅱ”为配用米制管代号，配用英制管不标记。

二、HG20592法兰标准1、HG20592～20614-97属欧洲体系标准，适用的钢管外径有国际通用系列（A）和国内沿用系列（B）两种，管法兰统一以HG20592标准号标志。

本标准适用于PN为0.25Mpa至25.0Mpa的钢制管法兰和法兰盘。

注：PN≤4.0MPa的突面法兰采用非金属平垫片；采用聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。

4、标记示例示例1：公称通径100mm、公称压力10.0Mpa、配用公制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm，其标记为：HG 20592 法兰WN100-10.0 FM S=8mm 16Mn示例2：公称通径150mm、公称压力16.0Mpa、配用英制管的环连接面带颈对焊钢制管法兰，材料为16 Mn，钢管壁厚为10mm，其标记为：HG 20592 法兰WN150（A）-16.0 RJ S=10mm 16Mn（带颈对焊法兰、对焊环松套法兰应标注钢管壁厚）三、HG20615法兰标准1、HG20615～HG20635-97属美洲体系标准，适用于国际通用系列的钢管外径尺寸，管法兰标准号统一标记为HG20615，并适用于公称压力PN为2.0Mpa (Class150)至42.0Mpa（Class2500）的钢制管法兰和法兰盖。

2注：注：PN≤5.0MPa的突面法兰采用非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。

4、标记示例示例1：公称通径100mm、公称压为11.0MPa的凸面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚表号Sch80，其标记为：HG20615 法兰WN100-11.0 M Sch80 16Mn示例2：公称通径500mm，公称压力2.0MPa的全平面整体钢制管法兰，材料为WCB，密封面表面粗糙度为Ra0.8~1.6其标记为：HG20615 法兰IF500-2.0 FF WCB Ra0.8~1.65、HG5001~HG5028-58HG20592~HG20635-97已代替HG5001~HG5028-58。

常用国际管法兰标准的几个体系及我国管法兰标准法兰(flange) 又叫法兰盘或突缘。

使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。

它可由浇铸而成(图暂缺)，也可由螺纹连接或焊接构成。

法兰联接(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

法兰联接是一种可拆联接。

按所联接的部件可分为容器法兰及管法兰。

按结构型式分，有整体法兰、活套法兰和螺纹法兰。

常见的整体法兰有平焊法兰及对焊法兰。

平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。

法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。

垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。

大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。

普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于3 50℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。

在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。

高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

各种法兰标准尺寸表法兰是一种常用的连接零件，其主要功能是连接管道和设备，常用于管道、阀门、泵和压力容器的连接。

法兰由于其可靠性与牢固性，在工业生产中被广泛使用，因此各种法兰标准尺寸表非常重要。

下面将介绍常见的法兰标准尺寸表。

一、美标法兰标准尺寸表1. ANSI B16.5ANSI B16.5标准适用于法兰的形状、尺寸和压力等级。

法兰压力等级：150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

法兰材质：碳钢、不锈钢、合金钢、高温合金、耐腐蚀合金。

2. ANSI B16.47ANSI B16.47标准是针对大直径钢制法兰的设计和选型。

法兰压力等级：150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

法兰材质：碳钢、不锈钢、合金钢、高温合金、耐腐蚀合金。

二、德标法兰标准尺寸表德标法兰标准尺寸也称为DIN标准。

德标法兰标准适用于一些欧洲国家和非洲国家的市场需求。

法兰压力等级：PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400。

法兰材质：碳钢、冷冲压碳钢、不锈钢、铝、铜、锡、锌、红铜、镍和钛。

三、日标法兰标准尺寸表日标法兰标准尺寸也称为JIS标准。

日本标准旨在与欧洲标准和美国标准保持一致。

法兰压力等级：5K、10K、16K、20K、30K、40K。

法兰材质：碳钢、高强度碳钢、合金钢、不锈钢、耐腐蚀合金。

四、中国国标法兰标准尺寸表1. GB/T 9112GB/T 9112标准适用于钢制非冷却法兰，管道、阀门、仪表和配件等上的连接。

法兰压力等级：PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16、PN25、PN40、PN63、PN100。

法兰材质：碳钢、合金钢、不锈钢。

2. JB/T 79JB/T 79标准适用于各种压力等级、结构形式的法兰、法兰盖板和法兰配件。

jisb2220法兰标记方法-回复法兰标记是指在工程图纸上对法兰连接的一种标记方法，它用于标识法兰连接的类型、尺寸和标准。

其中，jisb2220是一种常用的法兰标准，它适用于在日本国内进行的工程项目。

本文将逐步介绍jisb2220法兰标记方法，包括其含义、常用类型和尺寸以及标记示例等。

首先，我们来了解jisb2220法兰标记的含义。

jisb2220是由日本工业标准化协会制定的法兰连接标准，它规定了法兰连接的分类、尺寸和标记要求，用于确保工程项目中法兰连接的互换性和安全性。

根据jisb2220，法兰连接主要分为如下几种类型：1. 焊接法兰：用于焊接连接的法兰，通常由钢材制成，有较高的耐压能力和密封性能。

2. 螺纹法兰：用于螺纹连接的法兰，常见的螺纹类型有NPT、BSPT等，适用于低压、小口径的连接。

3. 压力法兰：用于法兰连接的密封性能更强的法兰，通常用于高压、大口径的连接。

4. 锻造法兰：用于高温、高压条件下的连接，具有较高的强度和耐腐蚀性。

其次，我们来了解jisb2220法兰标记的尺寸和标准。

jisb2220标准中规定了法兰连接的尺寸范围以及相关的标准参数。

常见的尺寸参数包括法兰的外径、法兰的孔数、螺栓孔的直径、螺栓孔中心的间距等。

值得注意的是，jisb2220标准中还提供了不同法兰类型的连接形式，例如，焊接法兰可以采用对焊、台铣等方式进行连接，压力法兰可以采用平面密封、凸缘密封等方式进行连接。

这些连接形式的选择应根据具体工程需求和相关标准要求进行确定。

最后，我们来看一些jisb2220法兰标记的具体示例。

例如，假设我们需要连接两个DN80的钢管，使用焊接法兰。

根据jisb 2220标准，DN80的焊接法兰的尺寸可以是225mm，法兰的孔数为8个，螺栓孔的直径为22mm，螺栓孔中心的间距为180mm。

因此，我们可以标记为"JIS B2220 80A RF 8K"，其中"80A"表示法兰的尺寸，"RF"表示对焊连接，"8K"表示法兰的耐压等级。
