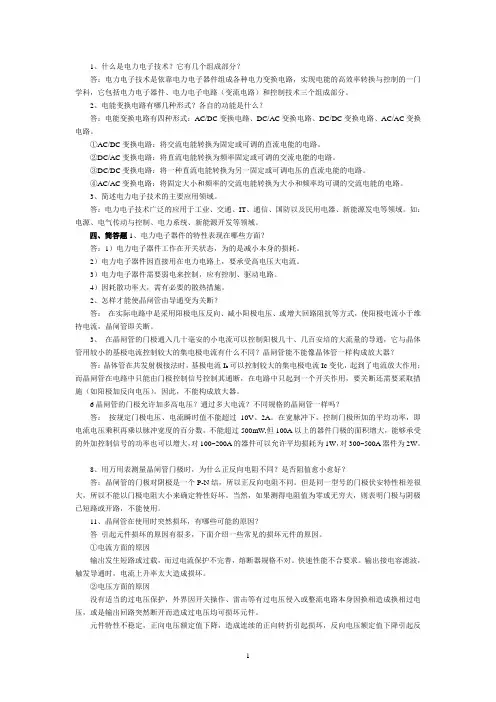

电力电子技术题解实例与习题

1、什么是电力电子技术？它有几个组成部分？答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路（变流电路）和控制技术三个组成部分。

2、电能变换电路有哪几种形式？各自的功能是什么？答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC变换电路、AC/AC变换电路。

①AC/DC变换电路：将交流电能转换为固定或可调的直流电能的电路。

②DC/AC变换电路：将直流电能转换为频率固定或可调的交流电能的电路。

③DC/DC变换电路：将一种直流电能转换为另一固定或可调电压的直流电能的电路。

④AC/AC变换电路：将固定大小和频率的交流电能转换为大小和频率均可调的交流电能的电路。

3、简述电力电子技术的主要应用领域。

答：电力电子技术广泛的应用于工业、交通、IT、通信、国防以及民用电器、新能源发电等领域。

如：电源、电气传动与控制、电力系统、新能源开发等领域。

四、简答题1、电力电子器件的特性表现在哪些方面？答：1）电力电子器件工作在开关状态，为的是减小本身的损耗。

2）电力电子器件因直接用在电力电路上，要承受高电压大电流。

3）电力电子器件需要弱电来控制，应有控制、驱动电路。

4）因耗散功率大，需有必要的散热措施。

2、怎样才能使晶闸管由导通变为关断？答：在实际电路中是采用阳极电压反向、减小阳极电压、或增大回路阻抗等方式，使阳极电流小于维持电流，晶闸管即关断。

3、在晶闸管的门极通入几十毫安的小电流可以控制阳极几十、几百安培的大流量的导通，它与晶体管用较小的基极电流控制较大的集电极电流有什么不同？晶闸管能不能像晶体管一样构成放大器？答：晶体管在共发射极接法时，基极电流I b可以控制较大的集电极电流Ic变化，起到了电流放大作用；而晶闸管在电路中只能由门极控制信号控制其通断，在电路中只起到一个开关作用，要关断还需要采取措施（如阳极加反向电压）。

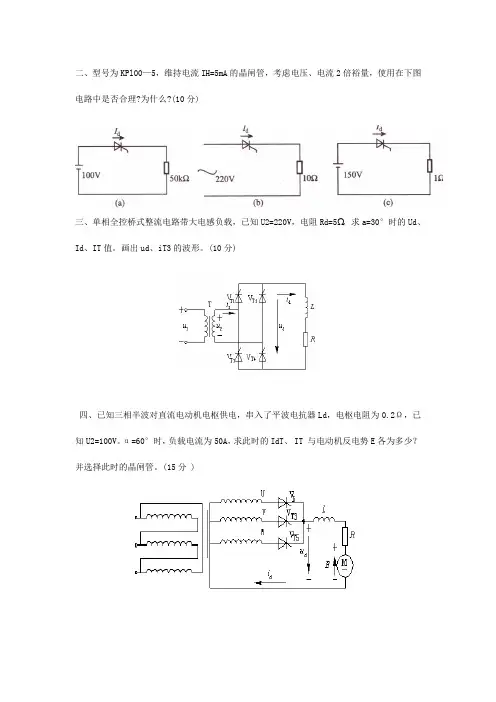

二、型号为KPl00—5，维持电流IH=5mA的晶闸管，考虑电压、电流2倍裕量，使用在下图电路中是否合理?为什么?(10分)三、单相全控桥式整流电路带大电感负载，已知U2=220V，电阻Rd=5Ω，求a=30°时的Ud、Id、IT值。

画出ud、iT3的波形。

(10分)四、已知三相半波对直流电动机电枢供电，串入了平波电抗器Ld，电枢电阻为0.2Ω，已知U2=100V。

α=60°时，负载电流为50A，求此时的IdT、 IT 与电动机反电势E各为多少？并选择此时的晶闸管。

(15分 )六、下图为铅蓄电池充电电路，试分析其工作原理。

（10分）二、已知三相全控桥对直流电动机电枢供电，串入了平波电抗器Ld,电枢电阻为0.2Ω，已知U2=100V ,α=60°时，负载电流为50A ，求此时的IdT 、 IT 与电动机反电势E 各为多少？并说明该电路的调速原理。

(10分 )三、一直流斩波电路中，输入电压为300V ，导通时间为0.005S ，关断时间为0.015S ，求： （1）若为降压型电路，输出电压为多少？ （2）若为升压型电路，输出电压为多少？（3）若为升降压型电路，输出电压为多少？（10分）四、下图为单相晶闸管交流调压电路，U2=220 V ，L=16.548 mH ，R=6Ω，试求： （1）控制角的移相范围。

（2）负载电流的最大有效值、输出功率和功率因数。

（3）分别画出控制角为300、600、900时的电压电流波形。

（15分）五、设计三相半波电路的保护电路，并指出图中各保护元件的名称及作用。

V 1V2LRu 2～220 V二、已知桥式电路对直流电动机电枢供电，串入了平波电抗器Ld,电枢电阻为0.1Ω，已知U 2=200V。

α=60°时，负载电流为40A，求此时的IdT、 IT与电动机反电势E各为多少？并选择此时的晶闸管。

并说明该电路的调速原理。

(15分 )三、说明下图电路的工作原理，指出双向晶闸管的触发方式。

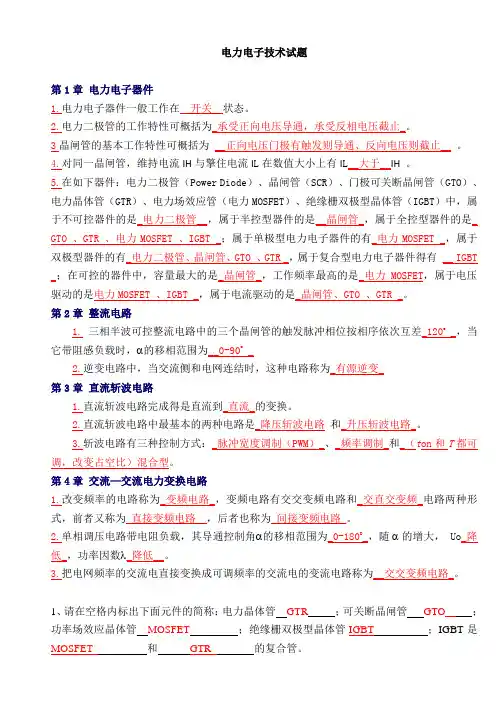

电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。

2.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。

3晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。

4.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。

5.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有__ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。

第2章整流电路1.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，α的移相范围为__0-90o _2.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_第3章直流斩波电路1.直流斩波电路完成得是直流到_直流_的变换。

2.直流斩波电路中最基本的两种电路是_降压斩波电路和_升压斩波电路_。

3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（t on和T都可调，改变占空比）混合型。

第4章交流—交流电力变换电路1.改变频率的电路称为_变频电路_，变频电路有交交变频电路和_交直交变频_电路两种形式，前者又称为_直接变频电路__，后者也称为_间接变频电路_。

2.单相调压电路带电阻负载，其导通控制角α的移相范围为_0-180O_，随 α 的增大， Uo_降低_，功率因数λ_降低__。

电力电子技术题解实例与习题电力电子技术课程组编二00九年十二月为贯彻落实教育部《教育部关于以就业为导向深化高等职业教育改革的若干意见》的精神，安徽机电职业技术学院在加强内涵建设方面，成立“电力电子技术”课程组，加强教材建设，确保教学质量。

同时，为配合学分制教学管理体制的深入实施，特编写《电力电子技术习题集》。

电力电子技术是电气、电子类各专业的一门主要技术课，其特点是理论性强、概念多，与工程实际联系密切。

习题是培养学生融汇贯通所学理论，训练解决工程实际问题的重要手段之一。

本书是温淑玲主编的高等职业教育安徽省“十一五”规划教材《电力电子技术》配套使用的教材。

为了帮助读者熟练掌握电力电子的基本原理，深入理解基本概念，改进学习这门课程的思维方法，提高解题能力和应试水平，编者根据多年教学实践的积累，从教学习题、各种试题以及国内外相关教材中，精选了题解实例及习题与思考题，包括概念题和计算题，其中大部分为例题，留有少量习题，供读者练习用。

本书系统地介绍了电力电子习题的解题方法，选题包含了学生必须掌握的电力电子的全部内容。

题型具有典型性，部分题目有一定的广度和深度。

有的题目反映了电力电子领域的新技术和新成果。

第一章绪论 (1)1.1题解实例 (1)1.2思考题与习题 (2)第二章电力电子器件 (3)2.1题解实例 (3)2.2思考题与习题................................................................................... 错误！未定义书签。

第三章相控整流电路................................................................................. 错误！未定义书签。

3.1题解实例........................................................................................... 错误！未定义书签。

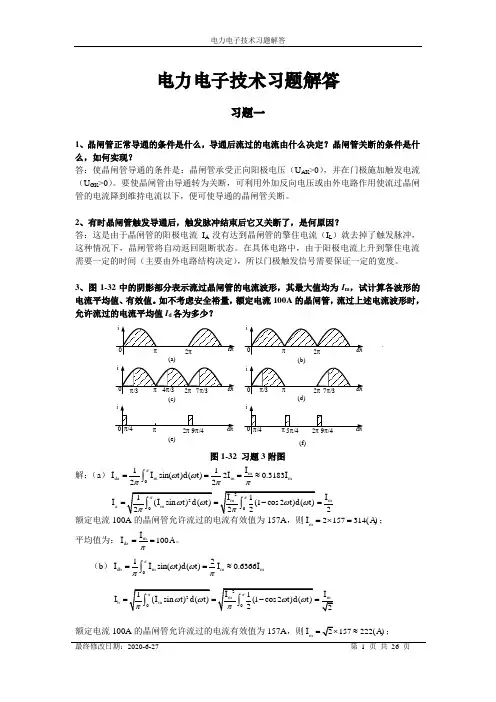

电力电子技术习题解答习题一1、晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管关断的条件是什么，如何实现？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压（U AK>0），并在门极施加触发电流（U GK>0）。

要使晶闸管由导通转为关断，可利用外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断。

2、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？答：这是由于晶闸管的阳极电流I A没有达到晶闸管的擎住电流（I L）就去掉了触发脉冲，这种情况下，晶闸管将自动返回阻断状态。

在具体电路中，由于阳极电流上升到擎住电流需要一定的时间（主要由外电路结构决定），所以门极触发信号需要保证一定的宽度。

3、图1-32中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各为多少？(e)(f)图1-32 习题3附图解：（a）11sin()()20.318322mda m m mII I t d t I Iπωωπππ===≈⎰2maII=额定电流100A的晶闸管允许流过的电流有效值为157A，则2157314()mI A=⨯=；平均值为：100mdaII Aπ==。

（b）12sin()()0.6366db m m mI I t d t I Iπωωππ==≈⎰bI=额定电流100A的晶闸管允许流过的电流有效值为157A，则157222()mI A≈；平均值为：0.6366141.33()db m I I A =≈。

（c ）313sin()()0.47752dc mm m I I t d t I I ππωωππ==≈⎰0.6342c m I I I =额定电流100A 的晶闸管允许流过的电流有效值为157A ，则157247.56()0.6342m I A =≈； 平均值为：0.4775118.21()dc m I I A =≈。

电力电子技术-徐春燕-第3章答案--标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第3章习题及参考或标准答案1. 简述3-1a所示的降压斩波电路的工作原理。

说明：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。

2. 在图3-1a所示的降压斩波电路中，已知E=200V，R=10Ω，L值极大，EM=30V。

采用脉宽调制控制方式，当T=50µs，ton=20µs时，计算输出电压平均值Uo、输出电流平均值Io。

解：由题目已知L值极大，则负载电流连续，那么：3. 在图3-1a所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω，E M=10V，采用脉宽调制控制方式，T=20μs，当t on=5μs时，计算输出电压平均值Uo，输出电流平均值Io，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。

当t on=3μs时，重新进行上述计算。

解：（1）当ton=5µs时，a ) 判断I0是否连续：因此，负载电流连续；b ) 计算Uo、Io：c) 计算Imax、Imin：（2）当ton=3µs时，同理：可知，负载电流仍连续，则：同上，可算出：4. 简述图3-4a所示升压斩波电路的基本工作原理。

解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。

5. 在图3-4a所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=25μs时，计算输出电压平均值Uo，输出电流平均值Io。

解: 由于L和C值极大，所以负载电流连续，则：6. 试分别简述升降压斩波电路和Cuk 斩波电路的基本原理，并比较其异同点。

解：工作原理在教材中已经分析得很详细，读者可自行对照理解并陈述，表达方式并不唯一。

升降压斩波电路与Cuk 斩波电路相比，其相同点在于，两者的输入、输出关系相同；其不同点在于，Cuk 斩波电路有一个明显优点，即其输入电源电流和输出负载电流都是连续，且脉动很小，有利于对输入、输出进行滤波。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

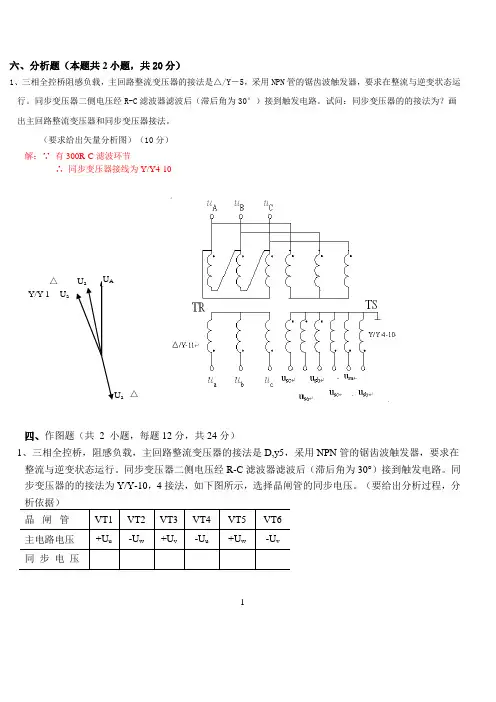

1六、分析题（本题共2小题，共20分）1、三相全控桥阻感负载，主回路整流变压器的接法是△/Y －5，采用NPN 管的锯齿波触发器，要求在整流与逆变状态运行。

同步变压器二侧电压经R-C 滤波器滤波后（滞后角为30°）接到触发电路。

试问：同步变压器的的接法为？画出主回路整流变压器和同步变压器接法。

（要求给出矢量分析图）（10分） 解：∵ 有300R-C 滤波环节∴ 同步变压器接线为Y/Y4-10四、作图题（共 2 小题，每题12分，共24分）1、三相全控桥，阻感负载，主回路整流变压器的接法是D,y5，采用NPN 管的锯齿波触发器，要求在整流与逆变状态运行。

同步变压器二侧电压经R-C 滤波器滤波后（滞后角为30°）接到触发电路。

同步变压器的的接法为Y/Y-10，4接法，如下图所示，选择晶闸管的同步电压。

（要给出分析过程，分U AU a U a △△Y/Y-1U a2、电路与波形如图所示。

（1）若在t1时刻合上K，在t2时刻断开K，画出负载电阻R上的电压波形；（2）若在t1时刻合上K，在t3时刻断开K，画出负载电R上的电压波形（ug）宽度大于360度。

（a）电路图（b）输入电压u2的波形23五、计算题（共 1 小题，共20分）1、电路如图所示，单相全控桥式整流电路接大电感负载，R=4Ω，U 2=220V 。

（1）触发角为60°时，(a) 试求U d 、I d 、晶闸管电流平均值I dVT 、晶闸管电流有效值I VT 、变压器副边电流有效值I 2；（b ）作出u d 、i d 、i VT2、i 2 的波形图（图标清楚，比例适当）。

1、(1) (a)Ud=0.9U2cosα=0.9×220×cos600=99V （1分） Id=Ud/R=99/4=24.75A （1分） I2=Id=24.75A （1分） IdVT=1800/3600×Id=24.75/2=13.38A （1分） IVT=（2分）（b ）波形如图1所示（3分）（2）当负载两端接有续流二极管时，（a ）试求U d 、I d 、I dVT 、I VT 、I VD 、I dVD 、I 2；（b ）作出u d 、i d 、i VT2、i VD 、i 2 的波形图（图标清楚，比例适当）。

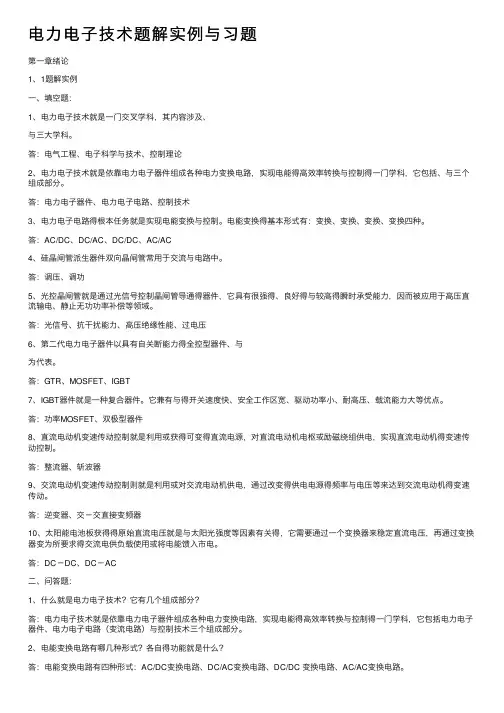

电⼒电⼦技术题解实例与习题第⼀章绪论1、1题解实例⼀、填空题：1、电⼒电⼦技术就是⼀门交叉学科，其内容涉及、与三⼤学科。

答：电⽓⼯程、电⼦科学与技术、控制理论2、电⼒电⼦技术就是依靠电⼒电⼦器件组成各种电⼒变换电路，实现电能得⾼效率转换与控制得⼀门学科，它包括、与三个组成部分。

答：电⼒电⼦器件、电⼒电⼦电路、控制技术3、电⼒电⼦电路得根本任务就是实现电能变换与控制。

电能变换得基本形式有：变换、变换、变换、变换四种。

答：AC/DC、DC/AC、DC/DC、AC/AC4、硅晶闸管派⽣器件双向晶闸管常⽤于交流与电路中。

答：调压、调功5、光控晶闸管就是通过光信号控制晶闸管导通得器件，它具有很强得、良好得与较⾼得瞬时承受能⼒，因⽽被应⽤于⾼压直流输电、静⽌⽆功功率补偿等领域。

答：光信号、抗⼲扰能⼒、⾼压绝缘性能、过电压6、第⼆代电⼒电⼦器件以具有⾃关断能⼒得全控型器件、与为代表。

答：GTR、MOSFET、IGBT7、IGBT器件就是⼀种复合器件。

它兼有与得开关速度快、安全⼯作区宽、驱动功率⼩、耐⾼压、载流能⼒⼤等优点。

答：功率MOSFET、双极型器件8、直流电动机变速传动控制就是利⽤或获得可变得直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机得变速传动控制。

答：整流器、斩波器9、交流电动机变速传动控制则就是利⽤或对交流电动机供电，通过改变得供电电源得频率与电压等来达到交流电动机得变速传动。

答：逆变器、交－交直接变频器10、太阳能电池板获得得原始直流电压就是与太阳光强度等因素有关得，它需要通过⼀个变换器来稳定直流电压，再通过变换器变为所要求得交流电供负载使⽤或将电能馈⼊市电。

答：DC－DC、DC－AC⼆、问答题：1、什么就是电⼒电⼦技术？它有⼏个组成部分？答：电⼒电⼦技术就是依靠电⼒电⼦器件组成各种电⼒变换电路，实现电能得⾼效率转换与控制得⼀门学科，它包括电⼒电⼦器件、电⼒电⼦电路（变流电路）与控制技术三个组成部分。

电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。

电力电子技术练习题库与答案一、判断题（共100题，每题1分，共100分）1.双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。

（）A、正确B、错误正确答案：B2.给晶闸管加上正向阳极电压它就会导通（）A、正确B、错误正确答案：B3.逆变角太大会造成逆变失败。

（）A、正确B、错误正确答案：B4.降压斩波电路中二极管作用是续流。

（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。

（）A、正确B、错误正确答案：B6.并联谐振逆变电路采用负载换流方式时，谐振回路不一定要呈电容性。

（）A、正确B、错误正确答案：B7.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A8.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A9.电力电子器件一般工作在开关状态，因此可以用理想开关模型来代替。

（）A、正确B、错误正确答案：A10.对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。

（）A、正确B、错误正确答案：B11.在单相全控桥电路中，晶闸管的额定电压应取U2。

（）A、正确B、错误正确答案：B12.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

（）A、正确B、错误正确答案：B13.整流电路按电路结构不同分为零式电路和桥式电路。

（）A、正确B、错误正确答案：A14.变频器总是把直流电能变换成50Hz交流电能。

（）A、正确B、错误正确答案：B15.逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。

（）A、正确B、错误正确答案：A16.无源逆变指的是把直流电能转换成交流电能送给交流电网。

（）A、正确B、错误正确答案：B17.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。

（）A、正确B、错误正确答案：A18.电感元器件对电流的变化起阻碍作用，在电路中通交阻直。

电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。

A、电力场效应晶体管B、绝缘栅双极晶体管C、门极可关断晶闸管D、电力晶体管正确答案：C2、带中心抽头变压器的逆变电路,变压器匝比为( )时，uo和io波形及幅值与全桥逆变电路完全相同。

A、1:2:1B、1:1:2C、3:1:1D、1:1:1正确答案：D3、单相半波可控制整流电路阻感负载需要（）续流。

A、晶闸管B、二极管C、GTRD、IGBT正确答案：B4、（）不属于换流技术。

A、整流B、电力电子器件制造C、逆变D、斩波正确答案：B5、单相桥式全控整流阻感性负载电路中，控制角α的最大移相范围是( )。

A、0º-180°B、0º-150°C、0º-120°D、0º-90°正确答案：D6、电压型逆变电路输出的电流波形为（）。

A、因负载不同而不同B、锯齿波C、正弦波D、矩形波正确答案：A7、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、0º-150°B、0º-180°C、0º-120°D、0º-90°正确答案：B8、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。

A、绝缘体B、金属C、半导体D、导体正确答案：C9、采用调制法得到PWM波形，把希望输出的波形作为（）。

A、载波B、锯齿波C、调制信号D、正玄波正确答案：C10、斩波电路中，输出电压高于输入电压的电路称为（）。

A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：B11、晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。

A、3～4倍B、4～5倍C、2～3倍D、1～2倍正确答案：C12、与单相全波可控整流电路功能相同的电路是（）。

A、斩波电路B、单相半波可控整流电路C、三相桥式整流电路D、单相桥式整流电路正确答案：D13、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。
